Produkteigenschaften

Barrierefreiheit:	optional
Bauteil, Ausbau:	Fenster
Farbton:	nach Hersteller-Farbkarte
Klasse Einbruchhemmung:	RC 1, RC 2, RC 3
Oberfläche:	beschichtet, pulverbeschichtet
Öffnungsart:	Drehflügel, Dreh-Kippflügel, Festverglasung, Kippflügel
Werkstoff:	Aluminium
Einbautiefe:	77mm
Höhe:	0 - 2.800mm
Anzahl Oberlichter:	1, 2, ohne
Klasse Luftdurchlässigkeit:	4 (größer 600 Pa)
Klassifizierung mechanische Festigkeit:	4
Rahmendurchbiegung:	B (kleiner gleich 1/200), C (kleiner gleich 1/300)
Schallschutzklasse DIN 4109, VDI 2719:	5
Schlagfestigkeit:	5
Schlagregendichtheitsklasse:	9 A (600 Pa)
Windlastklasse:	5 (2000 Pa)
Breite Gesamtblendrahmen außen:	0 - 2m
Dicke Verglasung:	0 - 66mm
Flügelbreite:	0 - 2m
Uf-Wert:	1W/(m²K)

MEHR

Herstellerspezifische Eigenschaften

Max. Flügelhöhe (mm)	2800
Max. Glas-/Füllungsstärke	66
Oberfläche	heroal hwr-Pulverbeschichtung | heroal SD | Les Couleurs Le Corbusier | Eloxal

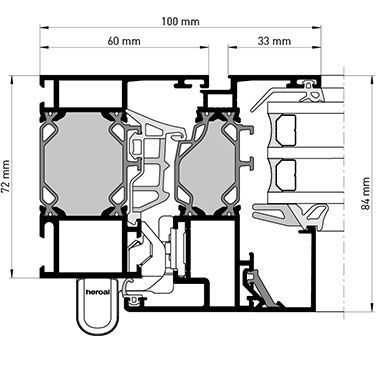

Profilansichtsbreite - Flügelprofile (mm)	33-67
Profilansichtsbreite - Rahmenprofile (mm)	50-250
Profilansichtsbreite - Sprossenprofile (mm)	74-254
Profilbautiefe - Flügelprofile (mm)	89
Profilbautiefe - Rahmenprofile (mm)	77
Profilbautiefe - Sprossenprofile (mm)	77
Schallschutzklasse DIN EN ISO 717-1	1-5
Wärmedurchgangskoeffizient Uf/Standardprofilansicht in (W/m²K)	0.95/120
Windlastwiderstand DIN EN 12210	C5/B5
Klasse Dauerfunktion	3
