Optimale Tageslichtregulierung mit außenliegendem Sonnenschutz

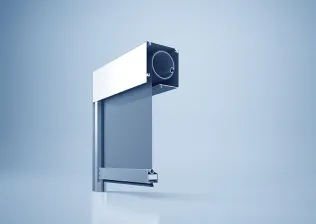

Zipscreen-System heroal VS Z © heroal

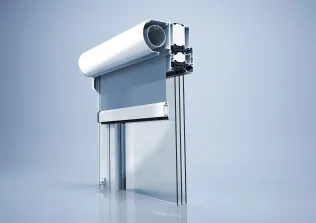

Zipscreen-System heroal VS Z
Der vielseitig einsetzbare heroal VS Z ist ein innovatives und energieeffizientes Zip-Screen-System. Es kommt im Privatbau sowie im mittleren und großen Objektbau zum Einsatz und ist besonders für den Einsatz an Schulen, Büro und Wohngebäuden geeignet.
heroal VS Z wird vor dem Fenster montiert und kann einen lichtdurchlässigen Sonnenschutz oder Vollabschattung schaffen. Durch Reflektion des Sonnenlichts ermöglicht das System eine Reduzierung der Sonneneinstrahlung um bis zu 100 % (je nach Wahl des Textils), ohne dass auf natürliches Tageslicht verzichtet werden muss.
Systemmaße
Kastentyp | FME, FMB |
Kastenform | 45°, 90°, HC N |
Kastengröße (mm) | 85, 95, 105, 125 |
Max. Elementbreite (mm) | 6000 |
Max. Elementhöhe (mm) | 5000 |
Max. Fläche (m2) | 18 |
Windbeständig (km/h) | Bis 145 |
Klemmbarer Sonnenschutz heroal VS Z EM

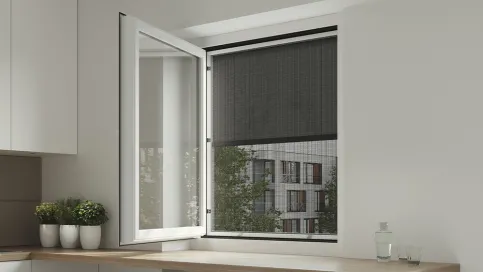

Klemmbares Zip-Screen-System heroal VS Z EM
Das Sonnenschutzsystem heroal VS Z EM (Easy Mount) ist die klemmbare Variante des textilen Zip-Screen-Systems heroal VS Z. Es lässt sich ohne Bohren montieren und kann bei Bedarf rückstandsfrei entfernt werden. Dank integriertem Solarantrieb eignet sich das System besonders für die Nachrüstung und ist auch in Gebäuden mit Denkmalschutz, Mietobjekten und Bestandsimmobilien problemlos einsetzbar.
Verschiedene Klemmhalteroptionen ermöglichen den vielseitigen Einsatz in nahezu allen gängigen Fenstertypen aus Aluminium, Kunststoff oder Holz.
Systemmaße
Kastentyp | FME |
Kastenform | 90° |
Kastengröße (mm) | 85 |
Max. Elementbreite (mm) | 2000 |
Max. Elementhöhe (mm) | 2200 |
Max. Fläche (m2) | 4,4 |
Windbeständig (km/h) | Bis 65 |
Hagelschlagklasse | 6 |
Sonnenschutzsystem heroal VS C © heroal

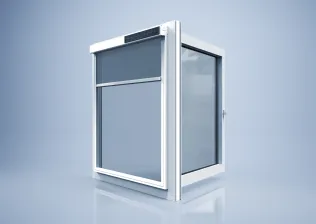

Sonnenschutzsystem heroal VS C
Sonnenschutzsystem heroal VS C kommt mit einer filigranen Seilführung aus Edelstahl daher: Diese Variante eignet sich besonders für Fenster und Fassaden mit einer schmalen Ansichtsbreite der Profile. Dabei entspricht die schlanke Optik des gesamten Systems der heroal Designsprache – denn die qualitativ hochwertigen Edelstahlseile bestechen durch ihre minimalistische Ansicht.
Mit dem heroal VS C lässt sich die Sonneneinstrahlung um bis zu 98 % (je nach Wahl des Textils) reduzieren.
Systemmaße
Kastentyp | FME |
Kastenform | 45°, 90°, HC N |
Kastengröße (mm) | 85, 95, 105, 125 |
Max. Elementbreite (mm) | 5000 |
Max. Elementhöhe (mm) | 5000 |
Max. Fläche (m2) | 15 |
Windbeständig (km/h) | Bis 30 |
Hagelschlagklasse | 6 |
Sonnenschutzsystem heroal VS

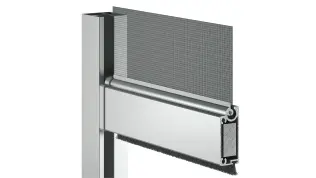

Sonnenschutzsystem heroal VS
Wer eine Basisvariante zum Zip-geführten heroal VS Z sucht, wählt das Sonnenschutzsystem heroal VS: Ein Unterschied zum Zip-Screen-System heroal VS Z liegt in der Führung des Behangs, die ausschließlich über die Endleiste erfolgt. Somit eignet sich dieses Sonnenschutzsystem ideal für Anwendungen, bei denen der Windwiderstand keine große Rolle spielt. Je nach Gewebeart kann ein lichtdurchlässiger oder blickdichter Sonnenschutz geschaffen werden, der die Sonneneinstrahlung um bis zu 98 % (je nach Wahl des Textils) reduziert.
Systemmaße
Kastentyp | FME |
Kastenform | 45°, 90°, HC N |
Kastengröße (mm) | 85, 95, 105, 125 |
Max. Elementbreite (mm) | 5000 |
Max. Elementhöhe (mm) | 5000 |
Max. Fläche (m2) | 15 |
Windbeständig (km/h) | Bis 30 |
Hagelschlagklasse | 6 |
Horizontalmarkise heroal HS © heroal
Horizontalmarkise heroal HS
Als Horizontalmarkise für Aufglas-Anwendungen lässt sich heroal HS perfekt mit dem Terrassendachsystem heroal OR oder dem Wintergartensystem heroal C 50 WG kombinieren. Das textile Sonnenschutzsystem schützt effektiv vor starker Sonneneinstrahlung. Der geringe Platzbedarf sorgt bei jeder Anwendungsvariante für eine dezente Integration des Sonnenschutzes. Für hohe Tuchspannung wird heroal HS neben der Zip-Führung zusätzlich über ein Gegenzugsystem gespannt, sodass eine maximale Breite von 5 m beschattet werden kann.
Systemmaße
Kastentyp | FME |
Kastenform | 90° |
Kastengröße (mm) | 165 |
Max. Elementbreite (mm) | 5000 |
Max. Elementhöhe (mm) | 3000 |
Max. Fläche (m2) | 15 |
Windbeständig (km/h) | Bis 50 |
Hagelschlagklasse | 6 |

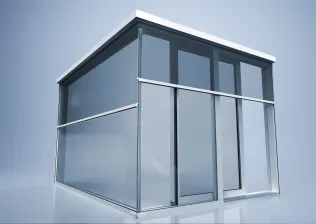

Zipscreen-System heroal VS Z Ecklösung © heroal
Sonnenschutzsystem heroal VS Z Ecklösung
Die heroal VS Z Ecklösung besteht aus zwei Textilscreens mit Zip-Führung an den Seiten und einer Seilführung im Eckbereich, die für effizienten Sonnenschutz an Ecken (z. B. Ganzglasecken) sorgen. Besonders raffiniert: Der Behang wird mit separaten Endleisten geführt, die beide in nur einer Seilführung verlaufen. So lassen sich die Screens unabhängig voneinander steuern und können variabel an den Stand der Sonne angepasst werden.
Sonnenschutzsystem heroal VS Z CZ teilintegriert © heroal
Sonnenschutzsystem heroal VS Z CZ teilintegriert
Um das Sonnenschutzsystem heroal VS Z nahtlos in Pfosten-Riegel-Fassaden wie heroal C 50 zu integrieren, wurde heroal VS Z CS (Curtain Wall Screen) mit der Führungsschiene heroal GR 25 entwickelt. Das System kann auf gängige Pfosten-Riegel-Systeme mit mind. 50 mm Ansichtsbreite als klassische Vorbaumontage mittels Standard-Sonnenschutzbolzen montiert werden. Den Anschraubgrund für heroal VS Z CS bietet ein Integrationsprofil, welches schon in der Werkstatt mit den Fassaden-Pfosten bearbeitet werden kann.
Vollintegriertes Sonnenschutzsystem heroal VS Z CS vorgesetzt © heroal
Sonnenschutzsystem heroal VS Z CS vorgesetzt
Um das Sonnenschutzsystem heroal VS Z nahtlos in Pfosten-Riegel-Fassaden wie heroal C 50 zu integrieren, wurde heroal VS Z CS (Curtain Wall Screen) mit der Führungsschiene heroal GR 37 entwickelt. Das System kann auf gängige Pfosten-Riegel-Systeme mit mind. 50 mm Ansichtsbreite als klassische Vorbaumontage mittels Standard-Sonnenschutzbolzen montiert werden. Den Anschraubgrund für heroal VS Z CS bieten Traversen in unterschiedlichen Längen. Durch den individuellen Abstand zur Fassade kann es z. B. auch vor Absturzsicherungen eingebaut werden.
Sonnenschutz-Textilbaugruppe im Aufsatzkastensystem
Die heroal VS Z Textilbaugruppe besteht aus einem vorkonfektionierten Tuch aus der aktuellen heroal Kollektion, einer auf Maß geschnittenen Tuchwelle, einem bereits eingebauten Motor aus dem heroal Programm nach Wahl und einer vormontierten Endleiste Typ III sowie allen benötigten Zubehörartikeln wie Walzenkapsel und Motorlager.
Sie kann im Kasten Exte Elite XT montiert werden, kommt einbaufertig zum Kunden und kann direkt in Betrieb genommen werden (Plug and Play).
Anwendungsbeispiele

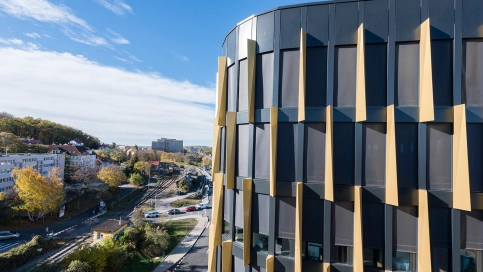

Gebäudekomplex AFI Vokovice in Prag

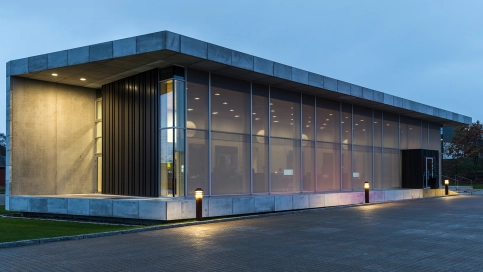

Gebäude in Viborg

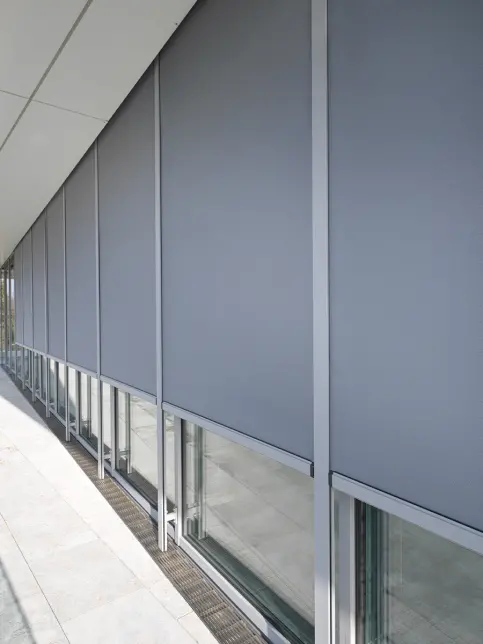

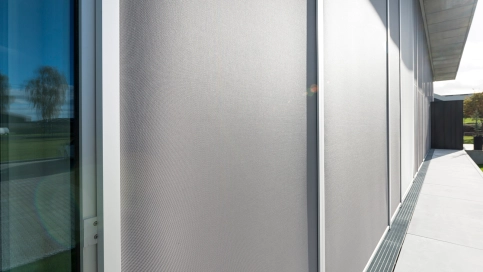

Detail Sonnenschutzsystem heroal VS Z
Klemmbarer Sonnenschutz heroal VS Z EM

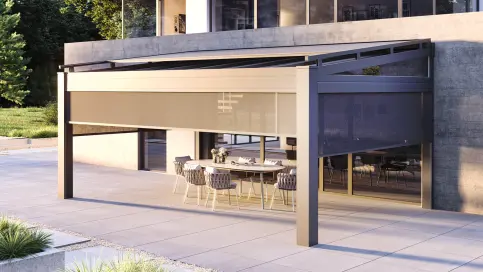

Terrassenüberdeckung heroal OR mit Markise

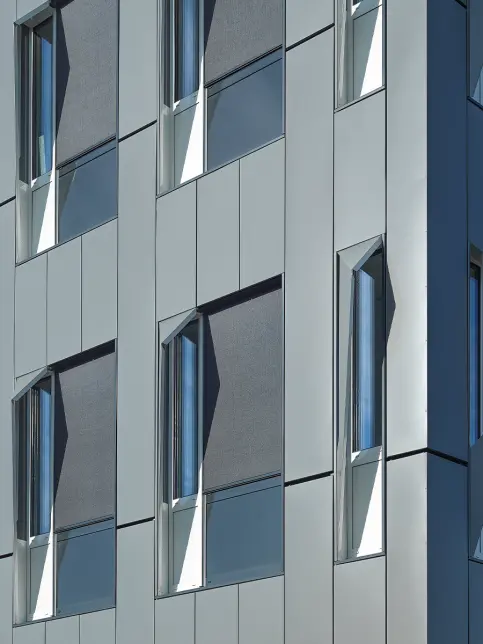

Wohngebäude Mooi Vechte
Firmengebäude Ovesco Endoscopy AG in Tübingen © Christian Weinrich Fotografie
