Beschreibung
GFB Lichtschachtsysteme Optimus
Wesentlich leichter als herkömmliche Beton-Lichtschächte sind die Lichtschächte aus Glasfaserbeton (GFB). Der im Vergleich zu Betonlichtschächten um 50 % verringerte Materialeinsatz schont Ressourcen und erfüllt hohe ökologische Anforderungen. Die eingesetzte Carbonbewehrung garantiert eine hohe Stabilität.
Zur Produktion wird Weißzement eingesetzt, dadurch erreichen sie ihr weißes Aussehen. Ohne weitere Oberflächenbeschichtung wird das Tageslicht optimal in die Kellerräume geleitet. Glasfaserbeton-Lichtschächte sind sehr stabil bei geringer Bauteildicke. Das geringe Gewicht ermöglicht eine einfache Montage.
GFB Lichtschacht Optimus
Besonderheiten Lichtschacht Optimus
Lichtschacht aus Glasfaserbeton
stabil durch Carbonbewehrung
Ökologisch und ressourcenschonend produziert
50 % Materialeinsparung, dadurch leichter als herkömmliche massive Betonlichtschächte
Hohe Lichtreflexion durch Einsatz von Weißzement
Verarbeiterfreundlich durch Lieferung mit umlaufender und abschließender Zarge inkl. Gitterrost und Sicherungsketten
NEU: anschraubbar an HIEBER® Kellerfenster-Systeme
KEIN Bohren und KEIN DÜBELN in betonierte Kellerwand
Zeitersparnis beim Versetzen: 5-mal so schnell wie herkömmliche Montage
Standardmäßig ohne Boden, optional mit Boden und Entwässerungsanschluss lieferbar
Lieferbare Größen: 80/50 cm; 100/50 cm; 125/50 cm
Bauhöhe zwischen 100 cm und 200 cm
Anwendungsbeispiel

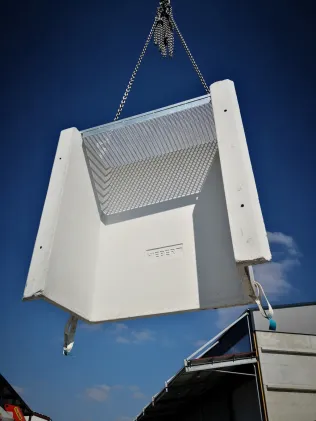

Lichtschacht Optimus aus weißem GFB
Der GFB Lichtschacht Optimus wurde 2019 mit dem Innovationspreis Architektur + Bauwesen der Architektur-Fachzeitschriften AIT und xia Intelligente Architektur ausgezeichnet.
Zubehör für GFB-Lichtschächte
Aufsatzelemente Höhe 10 bis 35 cm, abgestuft in 1 cm-Schritten
Gitterroste mit Zargen in begehbarer und PKW-befahrbarer Ausführung, MW 30/30 und 30/10 mm
Gitterrostsicherungen, spezielle Varianten für Notausstieg
Befestigungssysteme für Betonwände mit Außendämmung

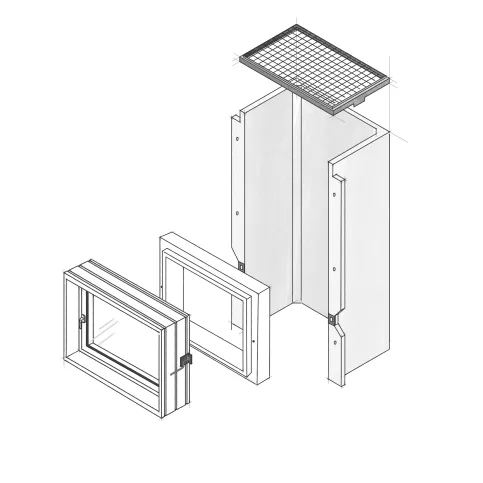

So einfach werden GFB-Lichtschächte Optimus montiert

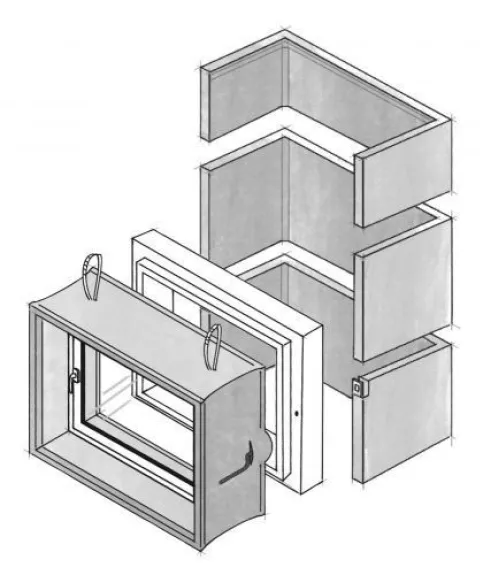

Betonlichtschacht Standard - passend zu allen HIEBER®-Kellerfenster-Systemen
Perfekt aufeinander abgestimmt: HIEBER® Betonlichtschacht Standard und HIEBER® Kellerfenstersysteme
Der Betonlichtschacht Standard wird modular aus Lichtschacht-Grundelementen 80 bis 200 cm breit mit einer Höhe von 40 cm oder 50 cm erstellt. Die Elemente sind mit und ohne Boden lieferbar. Eine Geländeanpassung wird durch Aufsatzelemente in unterschiedlichen Höhen erreicht. HIEBER® Betonlichtschächte können gestrichen werden, um den Lichteinfall zu optimieren.
Besonderheiten Lichtschacht Standard
Lichtschacht in U-Form, aus Sichtbeton mit Transportarmierung, stabil und witterungsbeständig
lieferbar mit oder ohne Boden
lieferbare Größen (B / T) = 60 / 50 cm, 80 / 51 cm, 100 / 51 cm, 125 / 50 cm, 150 / 50 cm, 200 / 50 cm
Höhen 40 cm (nur bei Breite 80 und 100 cm) und 50 cm (bei allen Breiten)
Aufsatzelemente
bei Breite 80 und 100 cm: in 10, 15, 20, 25, 33, 40 und 50 cm Höhe
bei Breite 60, 125, 150 und 200 cm: in 10, 15, 20, 33 und 50 cm Höhe
sehr einfache, sichere Montage durch Befestigungsset
Zubehör für Lichtschacht Standard
Aufsatzelemente
Gitterroste in begehbarer und PKW-befahrbarer Ausführung, MW 30/30 und 30/10 mm
Gitterrostsicherungen, spezielle Varianten für Notausstieg
Befestigungssysteme für Betonwände mit Außendämmung

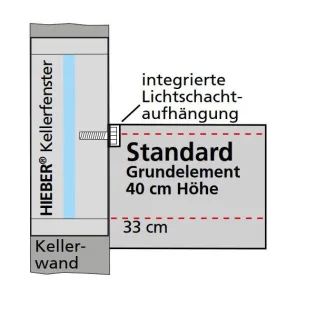

Lichtschachtbefestigung Grundelement 40 cm am HIEBER®-Kellerfenstersystem
Lichtschachtbefestigung Grundelement 50 cm am HIEBER®-Kellerfenstersystem

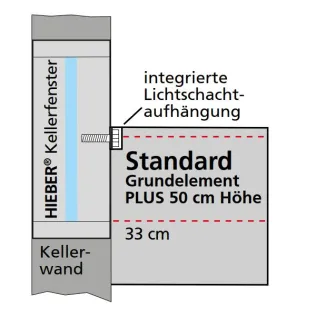

Lichtschachtbefestigung Grundelement PLUS 50 cm m HIEBER®-Kellerfenstersystem
Betonlichtschacht Unimax®
Betonlichtschacht Unimax®
Der Betonlichtschacht Unimax® bietet durch die individuelle Fertigung Lösungen für fast alle Anforderungen. Die Vorfertigung vermeidet zusätzlichen Schalungsaufwand und Betonarbeiten auf der Baustelle und verkürzt die Bauzeit.
Besonderheiten Lichtschacht Unimax®
Lichtschacht in Sichtbetonqualität, stabil und witterungsbeständig
individuelle Anfertigung einzelner Größen
verschiedene Varianten und Ausstattungsmöglichkeiten
auch als Notausstiegsschacht oder Lüftungsschacht konfigurierbar
optimale Anpassung an bauliche Gegebenheiten
vermeidet Schalungsaufwand und zusätzliche Betonarbeiten auf der Baustelle
lieferbare Größen*): Breiten 80 / 100 / 125 / 152 / 180 / 205 / 225 / 250 cm
Tiefe (Wandabstand): 50 / 60 / 80 / 100 cm
Höhen 100 bis 220 cm, Zwischenmaße in cm-Schritten optional lieferbar
Aufstockung durch Aufsätze möglich
Verschiedene Falzvarianten für Anschluss von Pflasterbelägen oder Einlegen eines Gitterrostes
Falzvarianten für den Betonlichtschacht Unimax®
Zubehör für Lichtschacht Unimax®
individuell gefertigte Aufsätze
Stahlzargenaufsatz für Standard-Gitterrost
höhenverstellbare Stahlzargenaufsätze
Gitterroste in begehbarer und PKW-befahrbarer Ausführung, MW 30/30 und 30/10 mm
Gitterrostsicherungen, spezielle Varianten für Notausstieg
Befestigungssysteme für Betonkellerwände mit Außendämmung
Hinterfüllplatten
Notausstiegsleitern

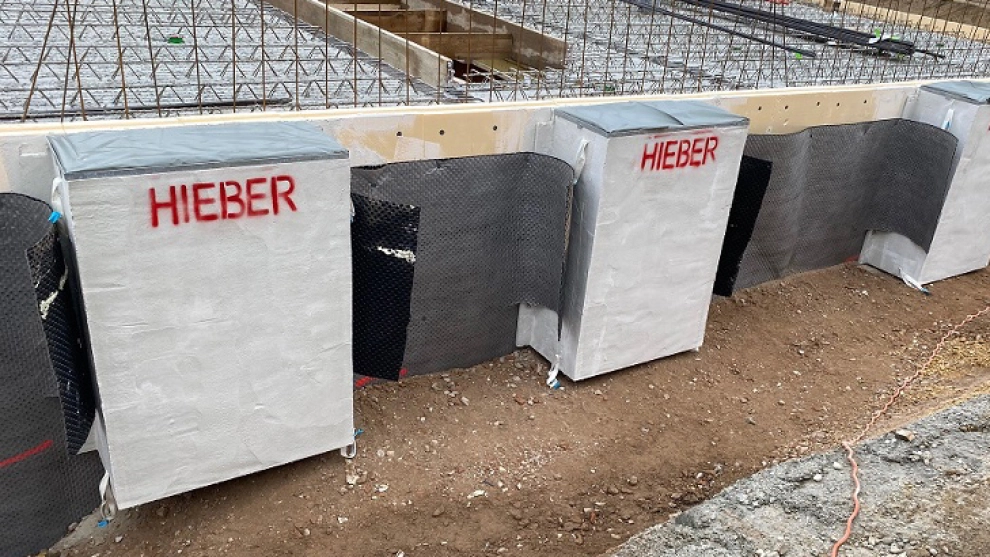

Druckwasserdichte Betonlichtschächte Uniproof® und Uniproof® Thermo

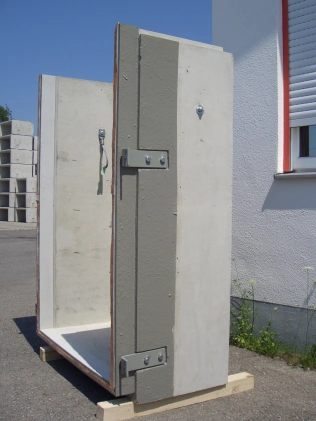

Betonlichtschächte Uniproof® mit stirnseitig aufgebrachtem Dichtband
Der Betonlichtschacht Uniproof® mit Boden besteht aus druckwasserdichtem WU-Beton nach DIN 1045 und EN 206-1, Druckfestigkeitsklasse C30/37
Uniproof® Thermo bietet zusätzlich einen wärmegedämmten Anschluss zur Vermeidung von Wärmebrücken und übertrifft DIN 18195-4 und 18195-6.
Besonderheiten Lichtschächte Uniproof® und Uniproof® Thermo
Lichtschacht nach DIN 1045 und EN 206-1, Betonqualität C30/37, mit Boden und Bodenablauf
druckwasserdichter Anschluss an die Betonwand durch Dichtband
keine zusätzlichen Abdichtungsarbeiten bauseits, sofort nach der Montage belastbar
flexibles und dauerhaft beständiges Dichtband mit AbPZ gegen drückendes Wasser
keine weitere bauseitige Abdichtung nach DIN18533 bei 1-teiliger Ausführung notwendig
Uniproof® Thermo mit werkseitig aufgebrachter Dämmung für den wärmebrückenfreien Anschluss der Außendämmung
Dämmstärken von 80 bis 200 mm bei Uniproof® Thermo
Lieferung mit montierten Befestigungswinkeln
lieferbar sind alle Standardgrößen der Unimax®–Baureihe und individuelle Sondermaße
Montagezeichnung Lichtschacht Uniproof® Thermo

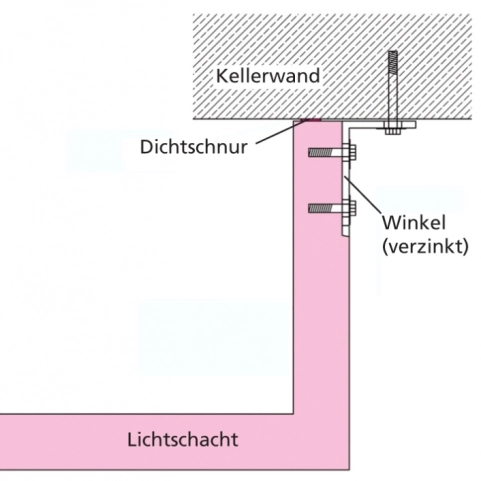

Montagezeichnung Lichtschacht Uniproof®
Zubehör für Lichtschächte Uniproof® und Uniproof® Thermo
individuell gefertigte Aufsätze
Gitterroste in begehbarer und PKW-befahrbarer Ausführung, MW 30/30 und 30/10 mm
Gitterrostsicherungen, spezielle Varianten für Notausstieg
Betonlichtschächte nach Maß
HIEBER® bietet mit den Sonderlichtschächten für alle baulichen Gegebenheiten eine Lösung. Maße und die Ausführung werden an die jeweiligen Anforderungen angepasst. Betonlichtschächte nach Maß werden in allen technisch machbaren Größen und Ausführungen produziert.

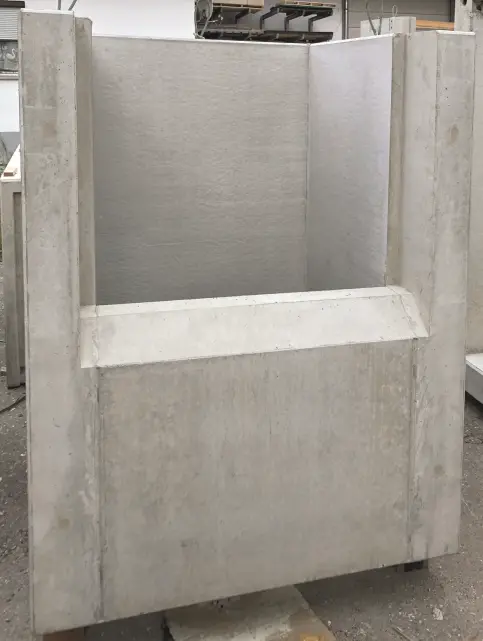

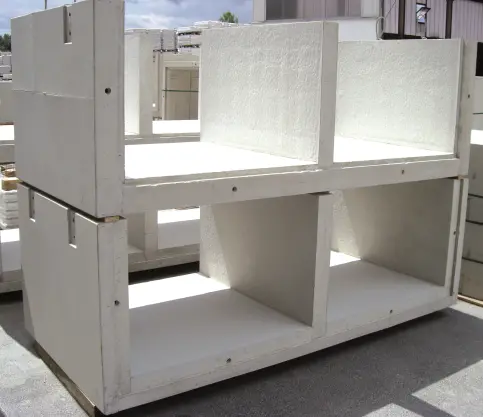

Ausführungsbeispiel HIEBER® Sonderlichtschacht
Ausführungsbeispiel HIEBER® Sonderlichtschacht
Lichtschachtabdeckungen
Lichtfluter mit oder ohne Belüftungsgitter
Der Lichtfluter wird mit einer witterungs- und UV-beständigen VSG-Glaseinlage geliefert. Durch den feuerverzinkten Stahlrahmen ist die Lichtschachtabdeckung begehbar.

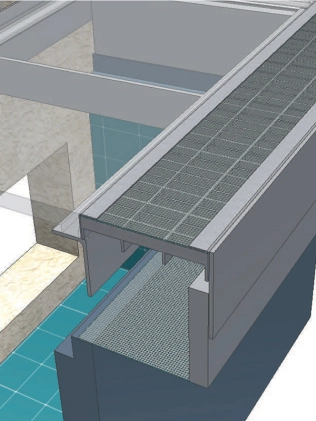

Lichtfluter mit Belüftungsgitter vor dem Schacht
Bei dieser Abdeckungsvariante wird das Belüftungsgitter vor dem Schacht platziert. Diese Lösung verhindert das Eindringen von Schmutz und Regenwasser in den Schacht. Die begehbare Abdeckung aus VSG-Glas liegt in einem feuerverzinkten Stahlrahmen.
Lichtschachtabdeckung mit Edelstahlgewebe oder Edelstahl-Lochblech
Die Lichtschachtabdeckung wird mit dem bestehenden Rost verbunden und sorgt für einen sauberen Lichtschacht mit sehr guter Belüftung und fast uneingeschränktem Lichteinfall.
Das feinmaschige Edelstahlgitter schützt die Kellerräume vor Ungeziefer. Die Lichtschachtabdeckung ist begehbar.
Mit der optional erhältlichen Einlage von Edelstahl-Lochblech wird die Abdeckung befahrbar und kann zum Beispiel auch vor Garageneinfahrten montiert werden.

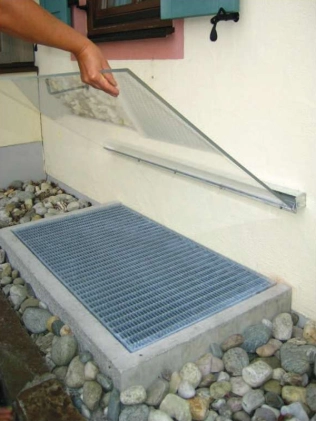

Acryl-Regenabdeckung, klappbar
Die Acryl-Regenabdeckung wird als Schlagregenschutz eingesetzt. Eine Aluminiumschiene wird an der Hauswand befestigt und die Acrylglasplatte an den Aufnahmevorrichtungen eingehängt. Die Regenabdeckung ist jederzeit hochklappbar und lässt sich bei Bedarf schnell aushängen.
Einbruchhemmender Tresor-Rost
Der Tresor-Rost ersetzt den Standard-Gitterrost. Die WK2/WK3-geprüfte Abdeckung besteht aus einem verstärkten Gitterrost und einer speziellen Sicherungskette. Das Öffnen der Sicherungen im Schacht ist ohne Werkzeug möglich. Die einbruchhemmende Lichtschachtabdeckung wird maßgefertigt.
Lichtfluter mit Belüftungsgitter vor dem Schacht
Acryl-Regenabdeckung, klappbar
Lichtschachtabdeckung mit Edelstahlgewebe
- *)
- konkrete Abmessungen einzelner Modelle sind der aktuellen Preisliste zu entnehmen
