Bodenplattenschalungen
Die rekord-Bodenplattendämmschalung Thermo-System ist das Komplettsystem zur individuellen Herstellung von gedämmten Bodenplatten nach DIN 18533-1-5.1.2 mit Abdichtungsmöglichkeit nach DIN 18533. Es besteht aus Bodenelementen und Systemschenkel aus extrudierten Polystyrol.
Das System aus einfach zu montierenden Komponenten ermöglicht es dem Verarbeiter, individuelle und ungewöhnliche Bauformen zu verwirklichen. Ob mit oder ohne Frostschirm, ob mehrlagiges Verlegen der Bodenelemente, versetzte Anordnung der Systemwinkel – alles ist möglich.
Mit Absatzprofil und Knickschutz
Mit XPS-Erhöhung
Drei Schritte zur Herstellung einer Bodenplatte
Nachdem die Bodenplatte verlegt ist, werden die Systemschenkel mit den vormontierten System-Winkeln und dem Absatzprofil mit Speedschrauben auf die Bodenplatte geschraubt. Die Schenkel sind 100 mm niedriger als die geplante Betonstärke.
Nach dem Betonieren wird das Absatzprofil entfernt und die erste Dichtungsbahn vollflächig auf die Betonbodenplatte aufgeklebt. An den Seiten wird die Dichtungsbahn 100 mm seitlich um die nun freiliegende Dichtfläche des Beton geklebt.
Auf die Dichtungsbahn wird nun der Rohbau erstellt und anschließend wird auf der Außenseite die senkrechte Abdichtung überlappend angebracht. Die Fassade wird erstellt.
Bodenplattenschalungen
FSA EASY
FSA EASY Einfaches Abschalen von Bodenplatten – mit oder ohne Fundament
Dämmstoff: XPS 50 – 160 mm / seitlich Nut und Feder
Elementhöhe: 160 – 300 mm
Elementlänge: 2000 mm
Fundament-Sohlplatten-Abschalung FSA
Fundament-Sohlplatten-Abschalung FSA
Schenkel: Holzbeton 10 mm
Dämmstoff: XPS 40 – 160 mm / seitlich Nut und Feder
Elementhöhe: 160 – 300 mm
Elementlänge: 1250 mm
Bodenplattenrandschalung THERMO
Bodenplattenrandschalung THERMO
Dämmstoff: XPS 35 – 160 mm / seitlich Nut und Feder
Fuß: Faserzement 4 mm
Fußbreite: XPS 35 – 120 = 180 mm / XPS 140 = 200 mm / XPS 160 = 220 mm
Elementhöhe: 160 – 300 mm
Elementlänge: 2000 mm
Bodenplattenschalung THERMO System Bodenelement
Bodenplattenschalung THERMO System Bodenelement
Dämmstoff: XPS 50 – 200 mm / glatte Oberfläche / Stufenfalz
Qualität: Top 30 / Top 50 oder Top 70
Abmessungen: 1250 x 600 mm

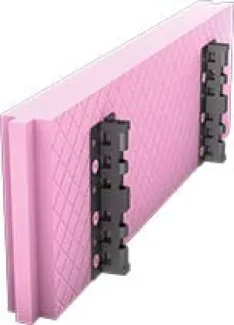

Bodenplattenschalung THERMO System Schenkel
Bodenplattenschalung THERMO System Schenkel
Dämmstoff: XPS 50 – 200 mm / seitlich Nut und Feder
Elementhöhe: 200 – 300 mm
Elementlänge: 2000 mm
Bodenplattenschalung THERMO System Schenkel
Bodenplattenschalung THERMO System Schenkel mit Absatzprofil
Dämmstoff: XPS 60 – 200 mm / seitlich Nut und Feder (Schenkelhöhe inkl. 100 mm Absatzprofil)
Elementhöhe: 200 – 300 mm
Elementlänge: 2000 mm
Bodenplattenschalung THERMO System Schenkel
Bodenplattenschalung THERMO System Schenkel mit Absatzprofil
Dämmstoff: XPS 60 – 200 mm / seitlich Nut und Feder (Schenkelhöhe inkl. 160 mm Absatzprofil)
Elementhöhe: 200 – 300 mm
Elementlänge: 2000 mm
Bodenplattenschalung THERMO System Schenkel
Bodenplattenschalung THERMO System Schenkel mit Absatzprofil und 45° Abschrägung
Dämmstoff: XPS 60 – 200 mm / seitlich Nut und Feder (Schenkelhöhe inkl. 100 mm Absatzprofil mit 45° Abschrägung)
Elementhöhe: 200 – 300 mm
Elementlänge: 2000 mm
Systemzubehör
Absatzprofil
Kunststoff, 1250 mm
Knickschutz für das Absatzprofil
Kunststoff, 47 x 95 mm
System-Winkel
Kunststoff

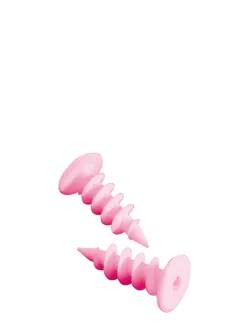

Speed-Schrauben
Kunststoff
Weiteres Zubehör: Zubehörsortiment rekord Holzmann

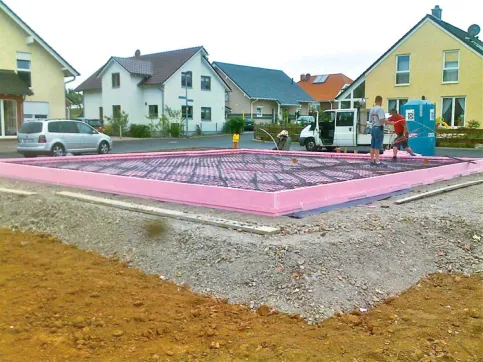

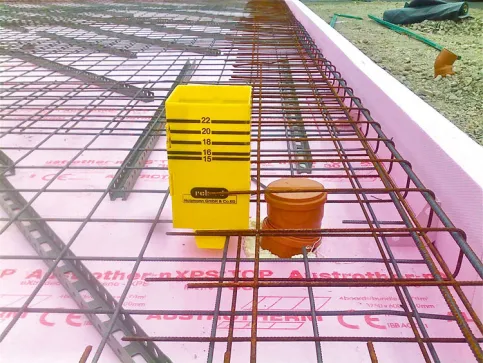

Anwendungsbeispiele
rekord Holzmann Bodenplattendämmschalung Thermo System
Broschüre Bodenplattenschalungen
Weitere Informationen: Bodenplattenschalungen
