MBA® Kniestock-Schalungen
MBA® Kniestock-Schalungssteine
Durch die MBA® Kniestock-Schalungssteine werden kraftschlüssige Verbindungen zwischen abschließendem Ringbalken und der letzten Geschossdecke hergestellt. Außerdem tragen die Kniestock-Schalungssteine zur Aussteifung der Kniestockwände, der Aufnahme von Windlasten und der Verankerung der Dachkonstruktion bei Gebäuden bei.
Der MBA® Kniestock-Schalungsstein ist in allen MBA® Elementbreiten ab 150 mm erhältlich. Durch die Elementlänge von 300 mm und Elementhöhen von 250 / 500 / 1000 mm ist der Schalungsstein mit Mauersteinen kompatibel, sodass eine identische Lagenhöhe möglich ist. Dadurch ist der Einbau sowohl vor, während als auch nach Erstellen des Kniestockmauerwerks möglich. Die Herstellung von Ecken stellt ebenfalls kein Problem dar.
Produktmerkmale
Einteiliges Element
Aufwendige Schalungsarbeiten entfallen
Schnelle und einfache Verlegezeit
Kraftvolle Verbindung durch Halbversatz
Einbaufertige Anlieferung
Kompatibel zu allen anderen MBA® Schalungen
MBA® Kniestock-Schalungen: Einbauvarianten/Verlegung

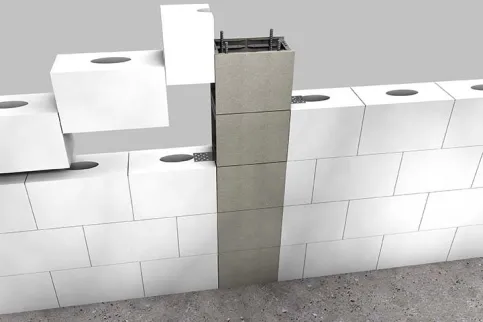

Einbauvariante „Gerade“
1. Einbauvariante „Gerade“
Bei dieser Einbauvariante wird der Kniestock-Schalungsstein in einer Geraden nach oben gemauert.
Empfohlen wird der Einsatz der Befestigungslasche, um eine direkte Verbindung zum Mauerwerk herzustellen.

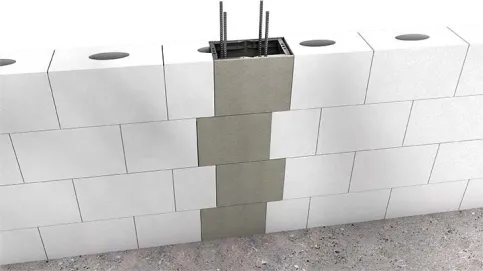

Einbauvariante „Versatz“
2. Einbauvariante „Versatz“
Der Kniestock-Schalungsstein wird in gleicher Lagenhöhe wie das Mauerwerk verbaut und durch einen Längsversatz direkt verbunden.
Dadurch wird eine kraftvolle Verbindung zum Mauerwerk hergestellt.

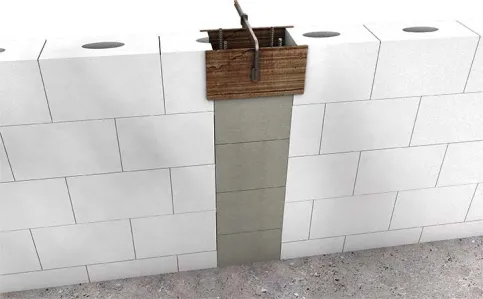

Einbauvariante „12,5er Stein“
3. Einbauvariante „12,5er Stein“
Beim Einbau mit 12,5er Stein wird der Kniestock-Schalungsstein mit einem Höhenversatz zum Mauerwerk eingebaut, sodass im letzten Bereich mit zwei Brettern und einer Schraubzwinge der Höhenversatz beim Betonieren ausgeglichen wird.

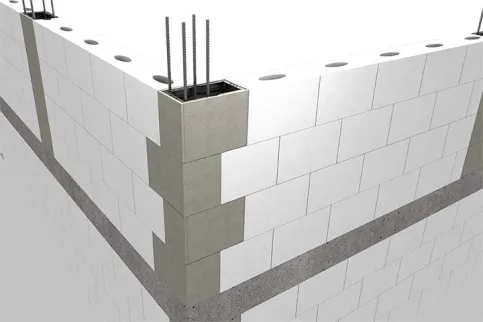

Einbauvariante „Eckenlösung“
4. Einbauvariante „Eckenlösung“
Es wird empfohlen, die Eckvariante mit einem Längsversatz einzubauen. So wird die beste Verbindung mit dem Mauerwerk erreicht.
MBA® Kniestock-Schalungen
MBA® Kniestock-Schalungsstein
MBA® Kniestock-Schalungsstein
Schenkel: Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen
Elementbreite: 175 – 365 mm
Elementhöhe: 248 / 498 mm
Elementlänge: 300 mm
MBA® Kniestock-Schalungsstein Ecke
MBA® Kniestock-Schalungsstein Ecke
Schenkel: Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen
Elementbreite: 175 – 365 mm
Elementhöhe: 248 / 498 mm
Elementlänge: 310 mm
MBA® Kniestock-Schalungsstein THERMO
MBA® Kniestock-Schalungsstein THERMO
Schenkel außen: XPS 60 – 160 mm
Schenkel innen: Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen
Elementbreite: 240 – 480 mm
Elementhöhe: 248 / 498 mm
Elementlänge: 300 mm
MBA® Kniestock-Schalungsstein THERMO Ecke
MBA® Kniestock-Schalungsstein THERMO Ecke
Schenkel außen: XPS 60 – 160 mm
Schenkel innen: Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen
Elementbreite: 240 – 480 mm
Elementhöhe: 248 / 498 mm
Elementlänge: 370 - 470 mm
MBA® Kniestock-Schalungsstein NEO ZR
MBA® Kniestock-Schalungsstein NEO ZR
Schenkel außen: Graphit-EPS DEO 032 | 60 – 160 mm Ziegelrot beschichtet
Schenkel innen: Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen
Elementbreite: 240 – 480 mm
Elementhöhe: 248 / 498 mm
Elementlänge: 300 mm
MBA® Kniestock-Schalungsstein NEO ZR Ecke
MBA® Kniestock-Schalungsstein NEO ZR Ecke
Schenkel außen: Graphit-EPS DEO 032 | 60 – 160 mm Ziegelrot beschichtet
Schenkel innen: Holzbeton 10 mm mit werkseitig aufgetragenem Betonkontakt innen/außen
Elementbreite: 240 – 480 mm
Elementhöhe: 248 / 498 mm
Elementlänge: 370 - 470 mm
Broschüre MBA® Kniestock-Schalungsstein
Weitere Informationen: MBA® Kniestock-Schalungen
