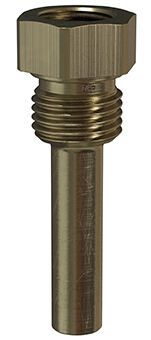

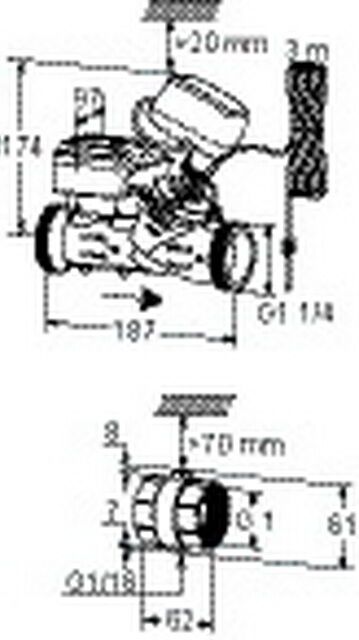

TA Tauchhülse für Temperaturfühler Bei TA-Smart DN 65-80 im Lieferumfang enthalten. Zur direkten Rohreinbau. Oberhalb des
Temperaturfühlers ist ein Abstand zu festen Bauteilen von >70 mm vorzusehen. DN 100-125, G 3/8. Fabrikat: IMI TA, Art.-Nr. 32223000402
IMI Hydronic Engineering
Deutschland GmbH
(Teil von Climate Control,
einem Sektor von IMI plc)
Völlinghauser Weg 2
59597 Erwitte
Deutschland
Völlinghauser Weg 2
59597 Erwitte
Deutschland
Tel. +49 2943 891-0
Produkteigenschaften
| Nenndruckstufe: | PN 16, PN 25 |
| Werkstoff: | Gusseisen, Metall |
| Breite: | 97mm |
| Höhe: | 174mm |
| Länge: | 180mm |
| Anschluss: | Außengewinde Gas zylindrisch (BSPP), Flansch |
| Art der Druckkompensation: | elektronisch |
| Art der Regelung: | modulierend |
| Art des Zubehörs: | Tauchhülse |
| Klappencharakteristik: | Gleicher Prozentsatz / linear (einstellbar) |
| Messprinzip: | Ultraschall |
| Netzspannung: | 24 V AC/DC |
| Schutzart (IP): | IP54 |
| Sensortyp (Temperatur): | Pt1000 |
| Steuersignal: | 0-10 V / 4-20 mA |
| Zustandsmeldung: | 0-10 V |
| Anzahl der Temperatursensoren: | 2 |
| Hublänge: | 0m |
| kvs-Wert: | 3m³/h, 4m³/h, 7m³/h, 12m³/h, 21m³/h, 49m³/h, 73m³/h, 120m³/h, 190m³/h |
| max. Differenzdruck: | 400.000Pa |
| max. elektrische Leistungsaufnahme: | 6VA, 11VA |
| max. Mediumtemperatur (Dauerbetrieb): | -10 - 110°C |
| Nennweite DN: | 15, 100 |
| Umgebungstemperatur: | 0 - 50°C |
| Volumenstrom: | 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s, 0 - 0m³/s |
| Zulässige relative Feuchtigkeit: | 5 - 95% |
| Arbeitsbereich einstellbar: | ja |
| Automatische Huberkennung: | ja |
| Bedienung über Handterminal möglich: | ja |
| Bedienung über Webinterface: | ja |
| Benutzergruppen (Passwortschutz) möglich: | ja |
| Echtzeitüberwachung: | ja |
| Einstellbare Zustandsmeldung: | ja |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Glykol: | ja |
| Leistungsregelung: | ja |
| Mit Datenlogger: | ja, ja |
| Mit direktem R-J45-Anschluss: | ja |
| Mit Füll- und Entleerungshahn: | ja |
| Mit mechanischem Standanzeiger: | ja |
| Mit Messnippel: | ja |
| Selbsteinstellbare Schlaglänge: | ja |
| Temperatursensor gepaart: | ja |
| UL-Prüfung: | ja |
Herstellerspezifische Eigenschaften
| Nenninnendurchmesser | DN 20, DN 100, DN 50, DN 80, DN 125, DN 65, DN 32, DN 25, DN 40 |
| Länge des Anschlusskabels | 3 m, 5 m |
| Qualitätsklasse Material Gehäuse | Ametal-C, Gusseisen GGG 40 |
| Material Spindel | rostfreier Stahl |
| Material primäre Spindeldichtung | EPDM |
| Material Kugeldichtung | EPDM |
| min. Druckunterschied | 5 kPa |
| max. Zeit Datenspeicherung (Monat) | 13 |
| Medium temperature (continuous) | -10 °C |
| Zulässige relative Feuchtigkeit | 5% |
