Produkteigenschaften
| Nenndruckstufe: | PN 16, PN 25 |
| Werkstoff: | Gusseisen, Metall |

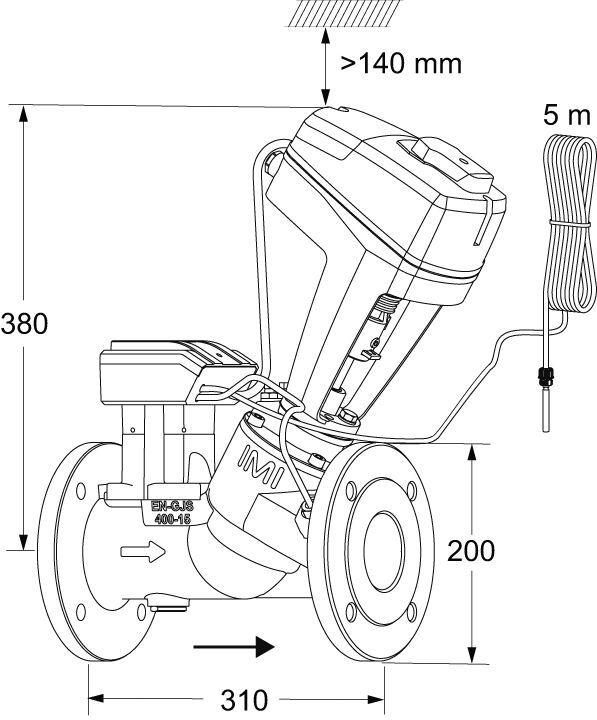

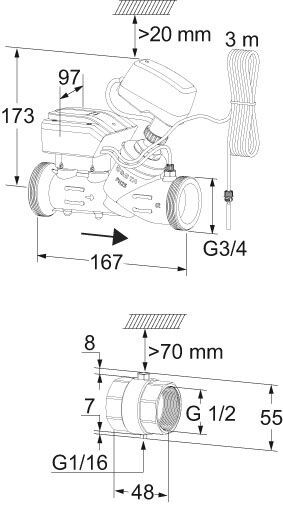

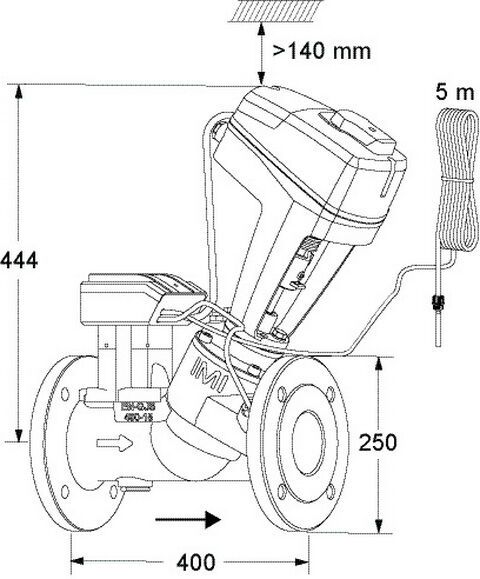

| Breite: | 97mm |
| Höhe: | 174mm, 198mm, 199mm, 377mm, 380mm, 435mm, 440mm |
| Länge: | 180mm, 187mm, 200mm, 218mm, 239mm, 290mm, 310mm, 350mm, 400mm |
| Anschluss: | Außengewinde Gas zylindrisch (BSPP), Flansch |
| Art der Druckkompensation: | elektronisch |
| Art der Regelung: | modulierend |
| Klappencharakteristik: | Gleicher Prozentsatz / linear (einstellbar) |
| Messprinzip: | Ultraschall |
| Netzspannung: | 24 V AC/DC |
| Schutzart (IP): | IP54 |
| Sensortyp (Temperatur): | Pt1000 |
| Steuersignal: | 0-10 V / 4-20 mA |
| Zustandsmeldung: | 0-10 V |
| Anzahl der Temperatursensoren: | 2 |
| Hublänge: | 0m, 0m, 0m |
| kvs-Wert: | 3m³/h, 4m³/h, 7m³/h, 12m³/h, 21m³/h, 49m³/h, 73m³/h, 120m³/h, 190m³/h |
| max. Differenzdruck: | 400.000Pa |
| max. elektrische Leistungsaufnahme: | 6VA, 11VA |
| Nennweite DN: | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125 |
| Volumenstrom: | 0m³/s, 0m³/s, 0m³/s, 0m³/s, 0m³/s, 0m³/s, 0m³/s, 0m³/s, 0m³/s |
| Arbeitsbereich einstellbar: | ja |
| Automatische Huberkennung: | ja |
| Bedienung über Handterminal möglich: | ja |
| Bedienung über Webinterface: | ja |
| Benutzergruppen (Passwortschutz) möglich: | ja |
| Echtzeitüberwachung: | ja |
| Einstellbare Zustandsmeldung: | ja |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Glykol: | ja |
| Leistungsregelung: | ja |
| Mit Datenlogger: | ja |
| Mit direktem R-J45-Anschluss: | ja |
| Mit Füll- und Entleerungshahn: | ja |
| Mit mechanischem Standanzeiger: | ja |
| Mit Messnippel: | ja |
| Selbsteinstellbare Schlaglänge: | ja |
| Temperatursensor gepaart: | ja |
| UL-Prüfung: | ja |
Herstellerspezifische Eigenschaften
| Länge des Anschlusskabels | 3 m, 5 m |
| Material Kugeldichtung | EPDM |
| Material primäre Spindeldichtung | EPDM |
| Material Spindel | rostfreier Stahl |
| max. Zeit Datenspeicherung (Monat) | 13 |
| Medium temperature (continuous) | -10 °C |
| min. Druckunterschied | 5 kPa |
| Qualitätsklasse Material Gehäuse | Ametal-C, Gusseisen GGG 40 |
| Zulässige relative Feuchtigkeit | 5% |
