Automatische Thermostat-Ventiltechnik der nächsten Generation: Eclipse
Eclipse Thermostatventil mit automatischer Durchflussregelung (AFC)
Eclipse Armaturen mit automatischer Durchflussregelung begrenzen die Durchflussmenge auf den maximal eingestellten Wert.
Eclipse ermöglicht ein hydraulisch einreguliertes System, und sorgt jederzeit für die gewünschte Raumtemperatur bei einem effizienten und energiesparenden Betrieb des Gesamtsystems. Die im Thermostatventil integrierte AFC-Technologie (automatische Durchflussregelung) erreicht den hydraulischen Abgleich von HLK-Anlagen automatisch - ohne komplexe Rohrnetzberechnungen.
Automatischer hydraulischer Abgleich
Ideal für die Sanierung und unbekannte, komplexe Leitungssysteme
Durchflusseinstellung direkt am Ventil
Der eingestellte Durchfluss wird nicht überschritten
Komplettes AFC-Produktsortiment für alle Heizkörper-Arten & Fußbodenheizungen
Funktionsweise Eclipse mit automatischer Durchflussregelung (AFC)

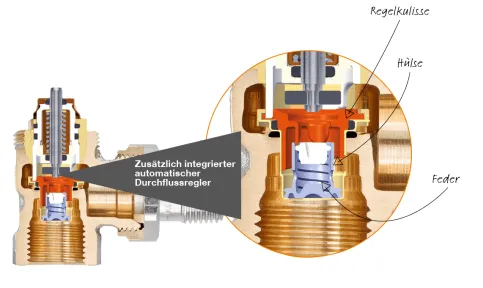

Funktionsweise der im Eclipse Ventil integrierten AFC-Technologie
Die Regelkulisse wird durch Drehen der Ziffernkappe mit dem Einstell- oder Maulschlüssel auf den berechneten Durchflusswert eingestellt.
Steigt der Durchfluss am Ventil, so wird die Hülse durch den steigenden Druck bewegt und begrenzt dadurch den Durchfluss stetig auf den eingestellten Wert.
Der eingestellte Durchfluss wird somit niemals überschritten. Sinkt der Durchfluss unter den eingestellten Durchflusswert, so drückt eine Feder die Hülse in ihre Ausgangsposition zurück.
Automatischer hydraulischer Abgleich mit AFC-Technologie

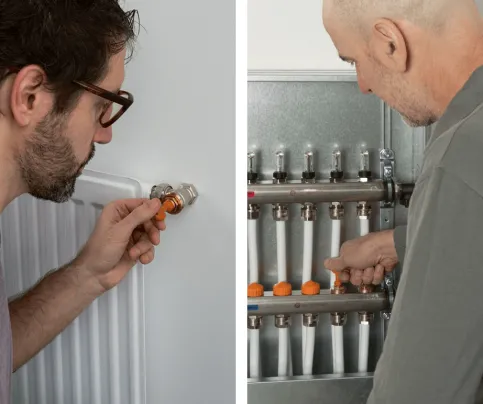

Ob am Heizkörper oder an der Fußbodenheizung: Der erforderliche Durchfluss wird direkt am Eclipse Ventil eingestellt.
Das Eclipse Produktsortiment umfasst Armaturen in allen Ventilgrößen und Bauformen – für die Anwendung am Heizkörper, an der Fußbodenheizung oder in einem kombinierten Heizungssystem.
Der erforderliche Durchfluss wird direkt am Eclipse Ventil eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird nicht überschritten, auch bei einem Überangebot, z.B. aufgrund schließender Nachbarventile oder während der morgendlichen Aufheizphase, regelt Eclipse den Durchfluss automatisch auf den eingestellten Wert. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, komplexe Berechnungen zur Ermittlung der Einstellwerte sind deshalb nicht erforderlich.
Produkte und technische Informationen:
Eclipse Anwendung am Heizkörper

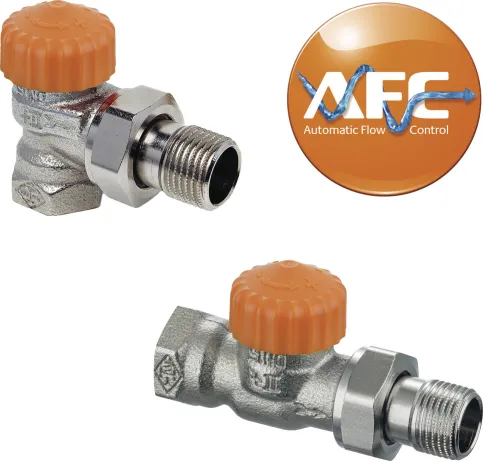

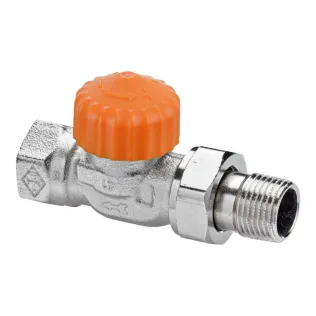

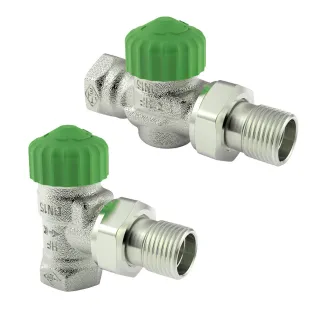

Eclipse Thermostat-Ventilunterteil mit automatischer Durchflussregelung
Eclipse 300 Thermostat-Ventilunterteile für große Heizkörper und kleine Temperaturspreizungen
Eclipse Thermostat-Ventilunterteile für die umgekehrte Flussrichtung

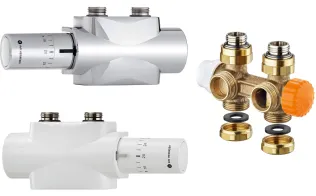

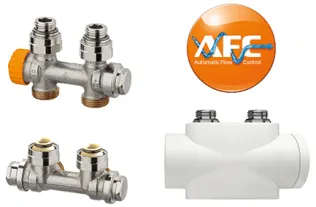

Multilux V Eclipse für den Anschluss an Heizkörper mit unterem Zweipunktanschluss wie z. B. bei Bad-, Design-, Universal- oder Ventilheizkörpern
Multilux 4-Eclipse-Set mit Halo Thermostat-Kopf in weiß oder chrom für Bad-, Design-, Universal- oder Ventilheizkörper mit unterem Zweipunktanschluss

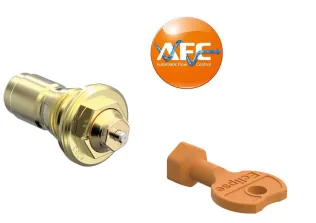

Eclipse Thermostat-Oberteile mit automatischer Durchflussregelung für Ventilheizkörper, passend zu allen HEIMEIER Thermostat-Köpfen und Stellantrieben
Eclipse Anwendung für Flächenheizungen

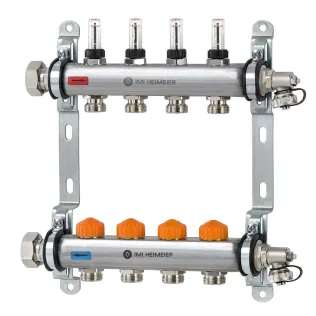

Dynacon Eclipse Fußbodenheizkreisverteiler mit automatischer Durchflussregelung

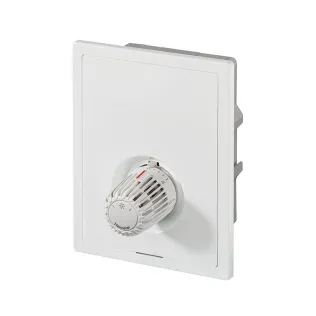

Multibox Eclipse Unterputz-Einzelraumregelung für Fußbodenheizung

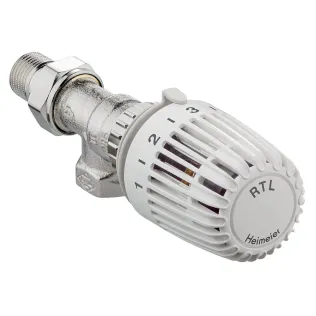

RTL Eclipse Rücklauftemperaturbegrenzer für Flächentemperierung

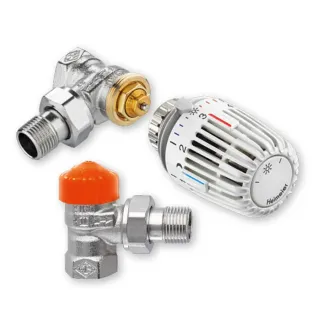

Die automatische Durchflussregelung Eclipse ist Teil des umfangreichen Sortiments für die thermostatische Regelung von IMI HEIMEIER für eine optimale Raumtemperatur, mehr Energieeffizienz und eine bessere Gesamtleistung von HLK-Anlagen.
