JACKOBOARD® Duschelemente
JACKOBOARD® Duschelement
JACKOBOARD® Aqua Reno Line
JACKOBOARD® Aqua Reno Line
Extra flach gebaut. Schnell und sicher montiert. Flexibel im Design.
JACKOBOARD® Aqua Reno Line ist ein direkt verfliesbares Duschelement für eine einfache und zügige Verarbeitung, eine barrierefreie Optik und zuverlässige Funktion.
Mit 82 mm Aufbauhöhe - durch werkseitig integrierte Ablauftechnik - sowie einer wendbaren, verfliesbaren Edelstahlrinne ist es die geeignete Lösung für bodengleiche Duschen im Neubau und bei der Renovierung. Das eingearbeitete 2-seitige Gefälle sorgt für einen optimierten, sicheren Wasserablauf. Für Verarbeiter bedeutet das: maximale Zeitersparnis bei gleichzeitig hoher Gestaltungsfreiheit.
JACKOBOARD® Aqua Reno Line
JACKOBOARD® Aqua Reno Line
Eigenschaften
Bodenebenes Duschelement mit wendbarer und rückseitig verfliesbarer Rinne aus gebürstetem Edelstahl
Integrierter, eingedichteter Bodenablauf (DN 50, waagerecht)
Geruchsverschluss inklusive
Aufbauhöhe: nur 82 mm
2-seitiges Gefälle (inkl. Gegengefälle an der Außenseite der Rinne)
Ablaufleistung: 0,52 Liter pro Sekunde
Erhältlich in den Formaten: 900 x 900 mm, 900 x 1200 mm und 900 x 1800 mm
Weitere Eigenschaften
Schnelle und saubere Montage: der integrierte Ablauf erspart Estricharbeiten mit langen Trocknungszeiten
Installation an nur einem Arbeitstag möglich
Reduzierter Planungs- und Arbeitsaufwand auf der Baustelle
Umsetzung eines barrierefreien Duschbereichs selbst bei geringer Aufbauhöhe
Sichere Vermeidung von stehendem Wasser in den Duschecken durch das 2-seitige Gefälle
Auswahl zwischen zwei Design-Optionen: Rinne in Edelstahl- oder durchgängige Fliesenoptik
100 % wasserdichter XPS-Kern für dauerhafte Sicherheit
Anwendung
Für bodengleiche, verfliesbare Duschlösungen mit flexibel gestaltbarer Abflussrinne, sowohl im Neubau als auch bei Modernisierungen
Projekte, bei denen kurze Umsetzungszeiten und klare Kostenvorgaben entscheidend sind (z. B. eilige Renovierungsprojekte für barrierefreies und altersgerechtes Wohnen)
JACKOBOARD® Aqua Connect
JACKOBOARD® Aqua Connect
Praktische Einbauhilfe - Gefälleestrich in Rekordzeit
JACKOBOARD® Aqua Connect ist eine Lösung für Fachhandwerker, die bodengleiche Duschen mit Gefälleestrich effizient und präzise erstellen wollen. Das kompakte, extra flache Einbauelement mit einem Kern aus extrudiertem Polystyrol-Hartschaum (XPS) und integriertem waagerechtem Bodenablauf (DN 50) lässt sich flexibel im Duschbereich platzieren. Es sorgt für eine sichere Entwässerung mit hoher Ablaufleistung.
Im Neubau und bei Modernisierungen mit geringer Aufbauhöhe bietet die Einbauhilfe JACKOBOARD® Aqua Connect eine schnelle und praxisnahe Hilfe bei der Installation barrierefreier Duschlösungen mit Gefälleestrich – inklusive hochwertigem Edelstahlrost.
JACKOBOARD® Aqua Connect
JACKOBOARD® Aqua Connect
Eigenschaften
Mit integriertem waagerechten Bodenablauf (DN 50)
Aufbauhöhe: nur 70 mm
Ablaufleistung: 1,0 Liter pro Sekunde
Inklusive JACKOBOARD® Aqua Design-Rost aus massivem, gebürstetem Edelstahl
Mit loser Dichtmanschette zur sicheren Abdichtung
Kompatibel mit Flüssigabdichtungen
Weitere Eigenschaften
Vereinfachte Erstellung von Gefälleestrich für barrierefreie Duschen im Neubau und Bestand
Reduzierter Verarbeitungsaufwand für Fliesenleger und Fachhandwerker
Reduzierter Planungs- und Arbeitsaufwand auf der Baustelle
Einfache Positionierung des Ablaufs im Duschbereich – flexibel nach Bedarf platzierbar
Extra flache Aufbauhöhe des Elements ist geeignet für barrierefreie Duschlösungen
Anwendung
Fachgerechte Erstellung eines Gefälleestrichs in Kombination mit Flüssigabdichtung
Für einen bodengleichen Duschbereich mit variabler Ablaufposition
Für individuelle Duschlösungen sowohl im Neubau als auch für Modernisierungsprojekte mit geringer Aufbauhöhe optimal geeignet
JACKOBOARD® Color&Cut
JACKOBOARD® Color&Cut
Maßgeschneiderte Eleganz für die Dusche – flexibel kürzen und direkt verfliesen
JACKOBOARD® Aqua Color&Cut ist die geeignete Lösung für den bodengleichen Duschbereich mit Designanspruch. Das direkt verfliesbare Duschelement mit Linienentwässerung lässt sich in der Länge und in der Breite kürzen - für maximale Flexibilität bei der Badplanung. Die schmale Ablaufrinne sorgt für eine minimalistische, moderne Optik - fünf attraktive Trendfarben greifen aktuelle Armaturen-Designs auf und ermöglichen so eine abgestimmte Badgestaltung.
Die bereits integrierte Ablauftechnik, das einseitige Gefälle und die einfache Anpassbarkeit an jede Badsituation machen das Element zur ästhetischen Systemlösung für Neubau und Modernisierung.
JACKOBOARD® Color&Cut
JACKOBOARD® Color&Cut
Eigenschaften
Direkt verfliesbares Duschelement mit durchgehender Ablaufrinne
In Länge und Breite kürzbar durch zuschneidbare Rinne (an beiden Seiten der Rinne bis zu 30 cm)
Komplettlösung mit waagerechtem Bodenablauf und Haarfanggitter
Vier Formate: 1200 x 900 mm, 1400 x 900 mm, 1600 x 900 mm, 1800 x 900 mm
Rinne in fünf Designfarben: Edelstahl gebürstet, Light Gold, Copper, Gunmetal Black, Metal Black
Weitere EigenschaftenEingearbeitetes, einseitiges Gefälle
Leichtes und zugleich robustes Material: XPS-Hartschaum mit beidseitiger Spezialbeschichtung – 100 % wasserdicht, stabil, langlebig
Eingearbeitetes, einseitiges Gefälle
Passend für unterschiedliche Fliesendicken durch höhenverstellbare Rinne
ETA-zertifizierte Komponente für sicheres und zeitsparendes Abdichten von Badezimmern und Sanitärräumen im System.
Anwendung
Barrierefreie Designbäder in unterschiedlichen Stilrichtungen mit Fokus auf flexibler Form und einer minimalistischen Ästhetik
Für bodengleiche Duschen mit individuellen Maßvorgaben
In Neubauten und bei Sanierungen
Badmodernisierungen mit besonderen Raummaßen oder Aussparungen sowie speziellen baulichen Herausforderungen

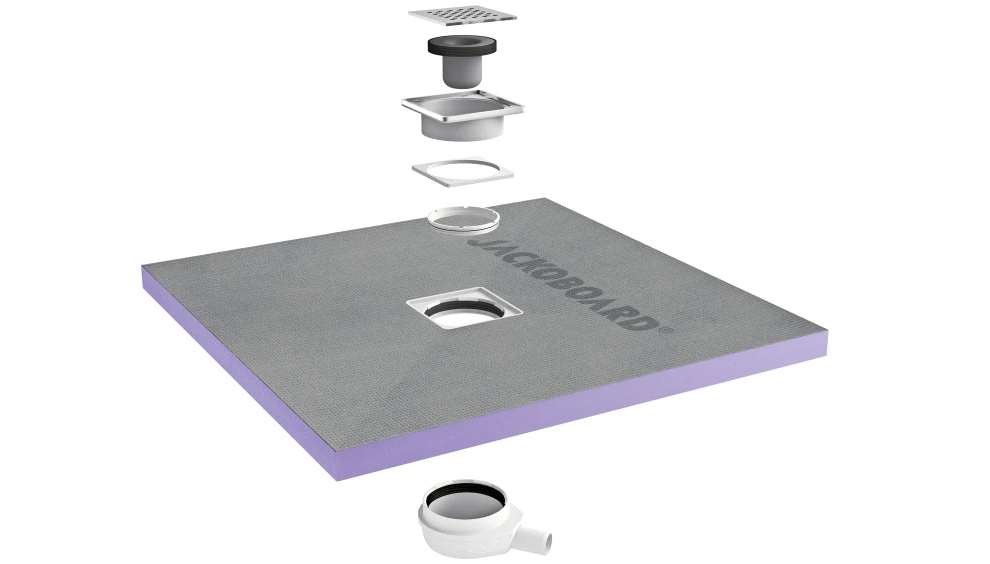

JACKOBOARD® Aqua
Das Duschelement bietet vielfältige Gestaltungsmöglichkeiten: Neben dem umfangreichen Standardsortiment kann jede gewünschte Form gefertigt werden, ob Kreis, Rechteck, Trapez, Vieleck, ob mit zentralem oder dezentralem Ablauf.
JACKOBOARD® Aqua
Eigenschaften
Aus extrudiertem Polystyrol-Hartschaum
Wasserabweisend
Mit beidseitiger Spezialbeschichtung
Direkt verfliesbar
Integriertes CNC-gefrästes Gefälle
Dicke: 40 mm und 50 mm
Hohe Druckfestigkeit
Rollstuhlbefahrbar
Dämmeigenschaften λD = 0,035 W/(m·K)
Mit allgemeinem bauaufsichtlichen Prüfzeugnis (abP)
Ablaufleistung 0,9 l/s
Vorteile JACKOBOARD® Aqua
Sehr niedrige Aufbauhöhe
In vielen maßgefertigten Größen und Flächenformen (z. B. quadratisch, rechteckig oder in halbrunder Form, raummittig, wandseitig oder auf Eck platziert) erhältlich
Unterschiedliche Ablaufsysteme mit individueller Positionierung zur Auswahl inklusive massivem Edelstahlrost
Eingedichteter Ablaufflansch
Die stabilen und wasserfesten Elemente werden als Estrichersatz im Duschbereich eingesetzt und anschließend direkt verfliest. Das befliesbare Duschelement eignet sich zum Bau von barrierefreien, rollstuhlbefahrbaren Duschen.

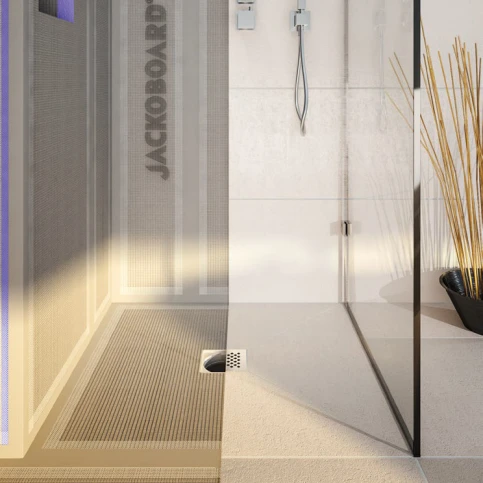

Barrierefreie Dusche mit JACKOBOARD® Aqua: Das Gefälle ist bereits eingearbeitet.

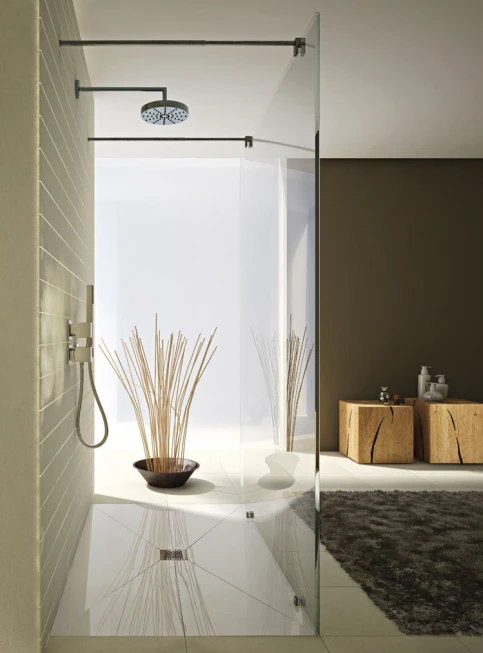

Dusche mit JACKOBOARD® Aqua.

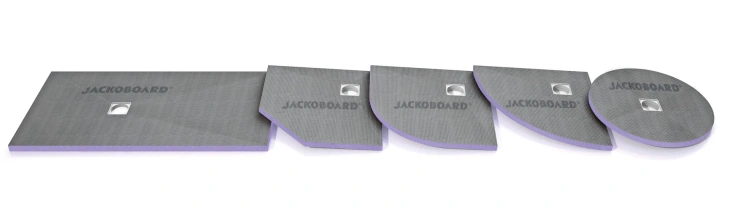

Ausführungen
Neben der rechteckigen Ausführung in allen gängigen Maßen ist auch jede beliebige andere Form erhältlich: rund, trapezförmig oder vieleckig.
Ausführungen
Wichtiger Hinweis:
Bei allen JACKOBOARD® Aqua Duschelementen müssen die Abläufe separat bestellt werden.
JACKOBOARD® Aqua Ablaufsysteme

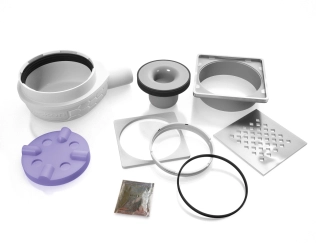

Ablauf waagerecht
Ablauf waagerecht
Hochwertiges Design-Rost aus massivem gebürstetem Edelstahl
Rostrahmen von 3-38 mm in der Höhe variabel einstellbar
Superflacher Ablauf mit einer Mindestaufbauhöhe inkl. Duschelement von nur 97 mm
Hohe Ablaufleistung 0,9 l/s
Sperrwasserhöhe 50 mm
DN 50
Ablaufstutzen aus verklebbarem ABS Kunststoff

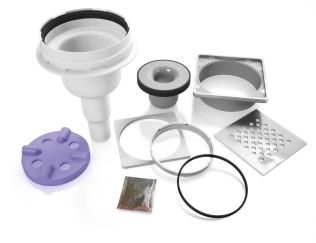

Ablauf senkrecht
Ablauf senkrecht
Hochwertiges Design-Rost aus massivem gebürstetem Edelstahl
Rostrahmen von 3-38 mm in der Höhe variabel einstellbar
Hohe Ablaufleistung 0,9 l/s
Sperrwasserhöhe 50 mm
DN 40/50
Ablaufstutzen aus verklebbarem ABS Kunststoff

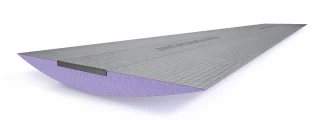

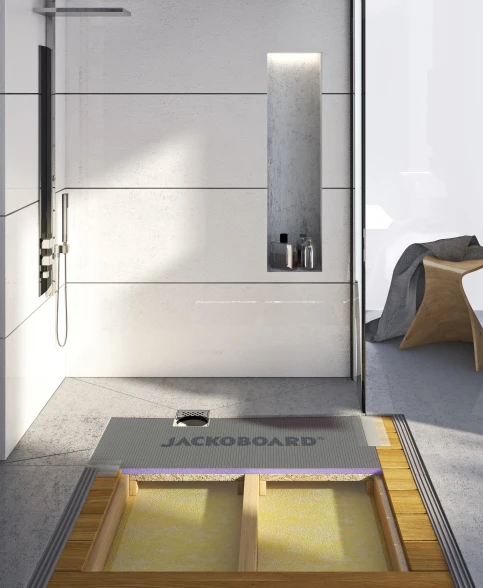

JACKOBOARD® Aqua Flat
JACKOBOARD® Aqua Flat
Duschelement mit zentralem Ablauf.
Superflache Ausführung in 20 mm Dicke
Besonders geeignet für Holzbalkendecken
Abmessungen [mm]:
900 x 900, 1200 x 900, 1200 x 1200

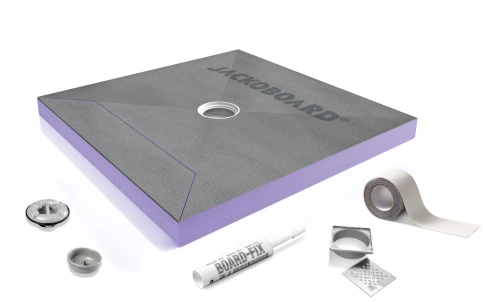

JACKOBOARD® Aqua Reno
JACKOBOARD® Aqua Reno
JACKOBOARD® Aqua Reno
JACKOBOARD® Aqua Reno

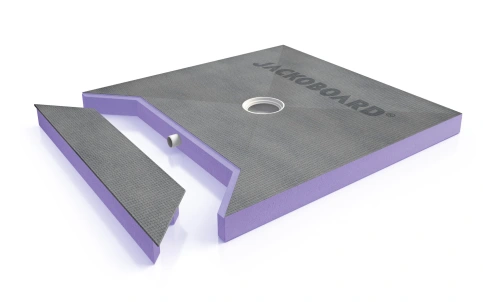

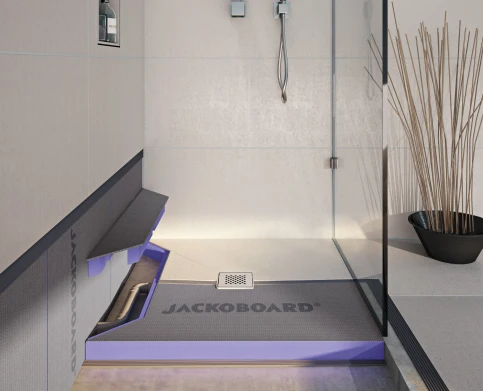

JACKOBOARD® Aqua Reno ist ein Duschelement mit integriertem Ablaufsystem und Revisionsschachtelement. Aufbauhöhe inkl. Ablauf nur 65 mm.
Barrierefreie Systemlösung für den Gebäudebestand
Mindestaufbauhöhe nur 65 mm
Inkl. Spezialkleber und 10 m Dichtband zum Abdichten der Fugen
Eingearbeitetes Gefälle
Integrierter Bodenablauf
Direkt verfliesbar
Ablaufleistung: 0,5 l/s
Sperrwasserhöhe: 22 mm
Inkl. einem hochwertigen Design-Rost aus massivem gebürstetem Edelstahl

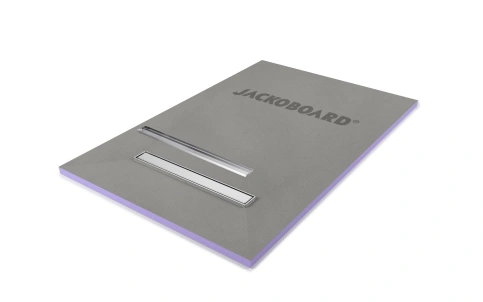

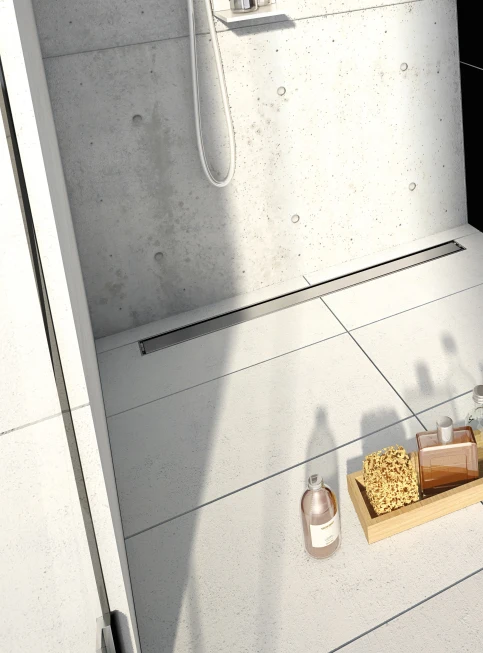

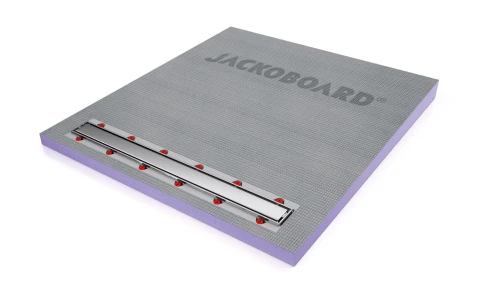

JACKOBOARD® Aqua Line pro
JACKOBOARD® Aqua Line pro
Verbindet ansprechende Optik mit Komfort.
Duschelement mit Abflussrinne aus gebürstetem Edelstahl
1-seitiges oder 4–seitiges Gefälle
Höhenverstellbarer Rahmen von 6–21 mm für unterschiedliche Fliesendicken
Hohe Ablaufleistung von bis zu 1,05 l/s
Edelstahlsteg kann gedreht eingelegt und rückseitig befliest werden
Steg und Rahmen aus Edelstahl
Glatte und leicht zu reinigende Oberfläche mit Selbstreinigungseffekt
Geringe Aufbauhöhe
Sperrwasserhöhe 50 mm
Sondermaße auf Anfrage möglich

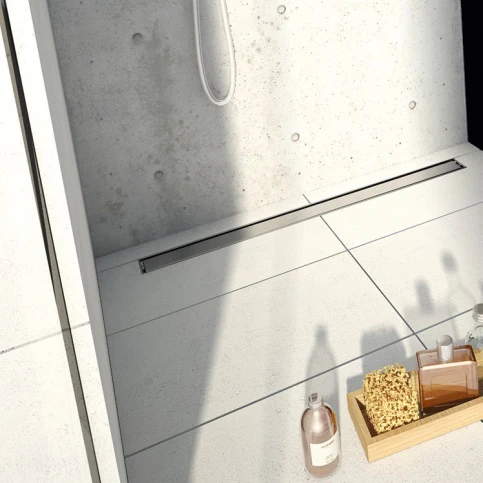

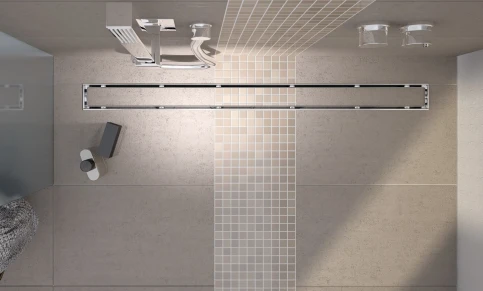

Das Wasser fließt über ein gleichmäßiges Gefälle in eine schmale Edelstahlrinne ab. Durch das einseitige Gefälle können großformatige Platten ohne Gefälleschnitte verlegt werden.
JACKOBOARD Aqua Line pro
JACKOBOARD Aqua Line Pro Draufsicht
JACKOBOARD® Aqua Line easy
Für den zeitsparenden Einbau einer bodengleichen Dusche.
JACKOBOARD® Aqua Line easy
JACKOBOARD® Aqua Line easy
JACKOBOARD® Aqua Line easy Holzbalkendecke
JACKOBOARD® Aqua Line easy ist ein Duschelement mit Abflussrinne aus gebürstetem Edelstahl.
Integriertes Gefälle
Ablaufleistung von bis zu 0,6 l/s
Edelstahlsteg kann gedreht und verfliest werden
Steg und Rahmen aus Edelstahl
Fixe Steghöhe von 12 mm
Glatte, leicht zu reinigende Oberfläche mit Selbstreinigungseffekt
Sperrwasserhöhe: 22 mm
JACKOBOARD® Aqua Line easy Ablaufsysteme
Passend zu JACKOBOARD® Aqua Line easy
DN 50
Ablauf waagerecht: Höhe: 90 mm
Ablauf senkrecht: Breite: 156 mm x Höhe: 140 mm
JACKOBOARD® Aqua Line easy Ablaufsystem waagerecht
JACKOBOARD® Aqua Line easy Ablaufsystem senkrecht
JACKOBOARD® Aqua Circle
Ein Produkt ohne Ecken und Kanten für den kreativen Innenausbau. Zum Beispiel kann der Einstiegsbereich der Runddusche mit Cutter und Anlegeschiene auf das gewünschte Maß verbreitert werden.
Exklusive, verfliesbare Runddusche für barrierefreies Duschen.
Bodenelement
Barrierefreies Duschelement mit eingearbeitetem Gefälle
Innendurchmesser 1000 mm
Außendurchmesser 1100 mm
Bodenfläche innen ca. 0,8 m2
Nutausfräsung für Trennwandelemente
Ablauf muss separat bestellt werden
Duschtrennwand
Duschtrennwand bestehend aus 5 Elementen mit Nut- und Federverbindung
Wandfläche innen ca. 5,82 m2 | Wandfläche außen ca. 6,39 m2
direkt verfliesbar
Sondermaße auf Anfrage möglich

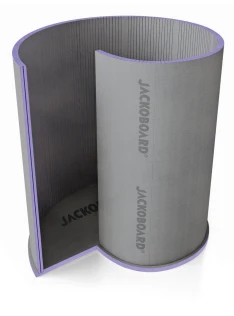

JACKOBOARD® Aqua Spiral
Das Komplettsystem für formschöne und barrierefreie Spiralduschen.
Schneckendusche mit einer archimedischen Spiralform. Türlose Dusche auf mehr als 2 qm Grundfläche.
Duschtrennwand
Schneckendusche mit Form einer archimedischen Spirale
Außenabmessung 2055 x 1696 mm
Bestehend aus Einzeltrennwänden mit Nut- und Federsteckverbindung
Wandfläche innen ca. 10,7 m2
Wandfläche außen ca. 11,4 m2
Höhe 2150 mm
Dicke 50 mm
Auf Wunsch auch mit Einstieg auf der rechten Seite möglich
Sondermaße auf Anfrage möglich
JACKOBOARD Aqua Spiral
JACKOBOARD Aqua Spiral
JACKOBOARD Aqua Spiral Bodenelement
Bodenelement
Barrierefreies Duschelement mit eingearbeitetem Gefälle
Nutausfräsung für Trennwandelemente
Bodenfläche innen ca. 2,1 m2
Direkt verfliesbar
Sondermaße auf Anfrage möglich
Ablauf muss separat bestellt werden
JACKOBOARD® Panel
JACKOBOARD® Panel
JACKOBOARD® Panel zur Fixierung von Armaturen, Brauseköpfen und Rohrleitungen als Zubehör für JACKOBOAR® Aqua Circle.
Mit eingearbeiteter Verstärkungsplatte und rückseitiger Ausfräsung für Rohrleitungen
Krümmungsradius r = 500 mm
Sondermaße auf Anfrage möglich
Direkt verfliesbar

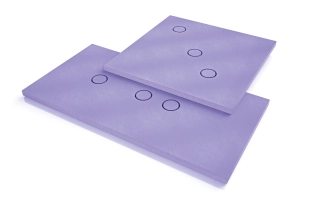

JACKOBOARD® Aqua Base
JACKOBOARD® Aqua Base
Element zum Aufstocken von JACKOBOARD® Aqua auf die entsprechende Höhe.
Als Alternative zum Ausgleichestrich unter JACKOBOARD® Aqua
Schnell und wirtschaftlich zu verarbeiten
900 x 900 mm, 1200 x 1200 mm und 1800 x 900 mm
Dicke 50 und 80 mm
Mit Perforierung für unterschiedliche Ablaufpositionen
Sondermaße auf Anfrage möglich
