Technische Informationen Solardachziegel und Indach-Modul-Lösung
Stylist Solardachziegel

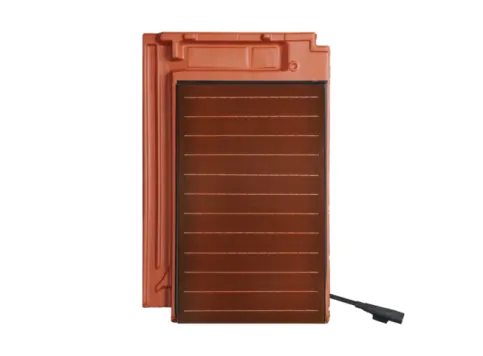

Die Stylist Solardachziegel bieten alle positiven Eigenschaften des Originalziegels.
Stylist-PV – für Sanierungen im Denkmalschutz geeignet
Eigenschaften des Stylist-PV
Ungefährliche Niederspannung: Spannungen bis 120 Volt gelten als sog. (Schutz)kleinspannung (SELV gem. IEC NORM 60449). Die Solarziegel Stylist-PV übersteigen nicht den Wert von 90 Volt und sind damit gefahrlos verlegbar. Im Brandfall geht von der Anlage keine Gefahr aus.
Einfache Verlegbarkeit: Die Stylist-PV-Ziegel werden wie normale Dachziegel eingedeckt. Während der Eindeckung werden immer zwei Ziegel mit den an den Solarziegeln vorhandenen Steckverbindungen verbunden und danach an bereits vormontierte Kabel angeschlossen.
In edelspacegrau und rotbraun erhältlich und damit auch gut für Sanierungen im Denkmalschutz geeignet.
Hohe Lebensdauer auch nach 25 Jahren: Die Materialien zeichnen sich durch UV- und Witterungsbeständigkeit aus. Die Leistungszusage: Auch nach 25 Jahren erzeugen die Solarziegel noch mindestens 80 % der elektrischen Ausgangsleistung.
Individuellen Strombedarf gestalten: Ein Solarziegel liefert ca. 10 Watt. Die Anlage kann auch auf kleinen Dächern, Vordächern oder Gauben installiert werden. Immer zwei Stylist-PV sind miteinander verbunden und parallel geschaltet. Tritt zum Beispiel eine partielle Verschattung auf, so ist nur die Leistung dieser beiden miteinander verbundenen Ziegel vermindert und nicht die der ganzen Anlage.
Der Flachziegel Stylist wird im Werk in Langenzenn hergestellt. Anschließend wird jeder einzelne Dachziegel in Prenzlau bei der Firma autarq zu einem hochwertigen Solarziegel in Handarbeit hergestellt. Das Ergebnis ist der Stylist-PV.
J160-PV Indach-Modul-Lösung
Ein J160-PV-Modul ersetzt sechs Dachziegel. Es ergibt sich eine Leistung je Modul von ca. 85 Watt, bzw. ca. 170 Watt Leistung je Quadratmeter. Für 1.000 Watt, d. h. 1 kwp, werden rund 12 Module benötigt.
Dadurch, dass die Anlage in Reihe geschaltet ist, wird eine rasche Verkabelung, ähnlich der bei Aufdachmodulen, sichergestellt. In jeder Anschlussbox der Module ist eine Bypass-Diode eingebaut. Im Falle eines Defekts eines Moduls, wie zum Beispiel durch Steinschlag verursacht, schaltet die Bypass-Diode das betroffene Modul aus der Reihe aus und die Anlage setzt ihren Betrieb fort. Das Gleiche tritt auch bei partieller Beschattung auf.

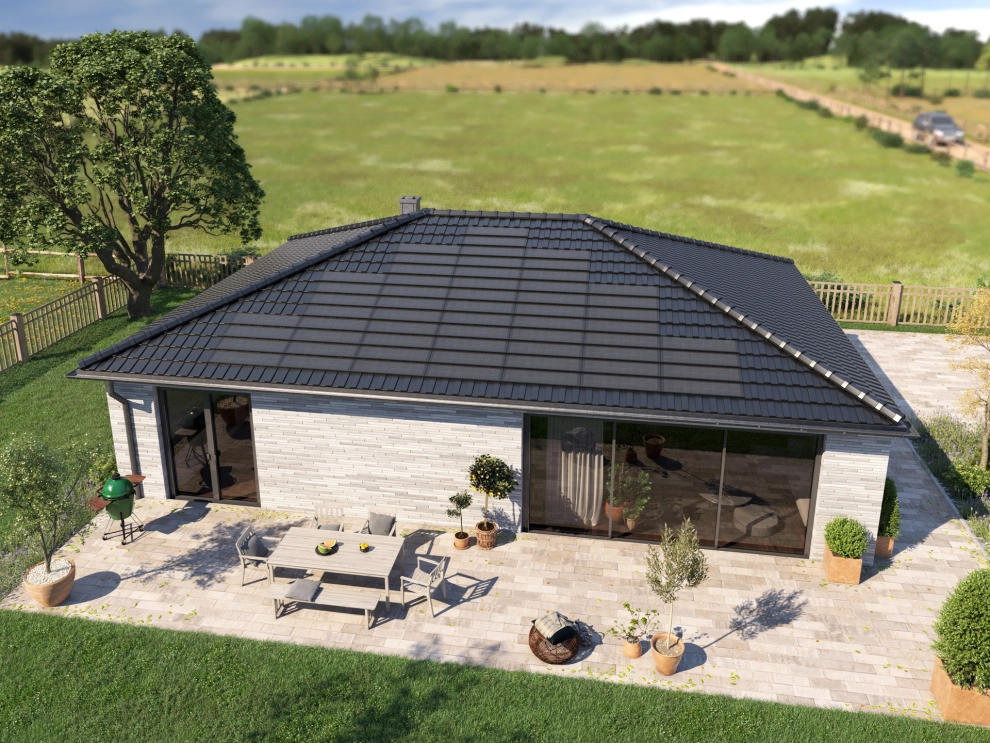

Dacheindeckung mit J160-PV Indach-Modulen, edelschwarz
Eigenschaften J160-PV Indach-Modul
Leistung je Modul: ca. 85 Watt; Leistung je m2: ca. 170 Watt
Schnelle Verlegung: Ein Modul ersetzt genau sechs Dachziegel
Unauffällige Vollintegration der Module in die Dachfläche
Modul bildet mit dem Trendziegel J160 eine visuelle Einheit
Bis zu einer Mindestdachneigung von 15 Grad eindeckbar
Lineare Leistungsgarantie ab dem 2. Jahr bis 80 % nach 25 Jahren

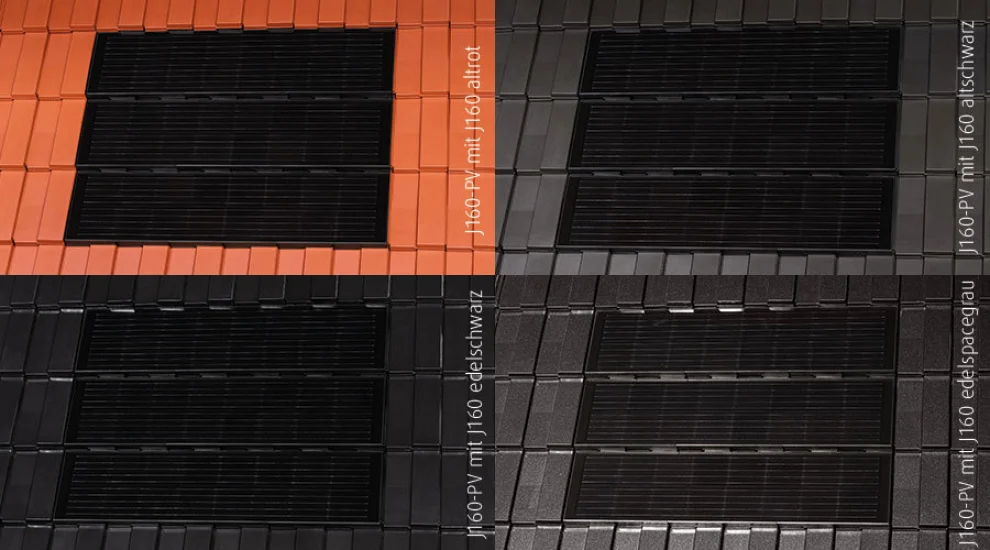

Farbübersicht: Das PV-Modul ist farblich abgestimmt auf die Ziegelfarbe edelschwarz. Das System ist mit allen J160 Farben kompatibel.
Verlegung der J160-PV Indach-Module
Verlegung

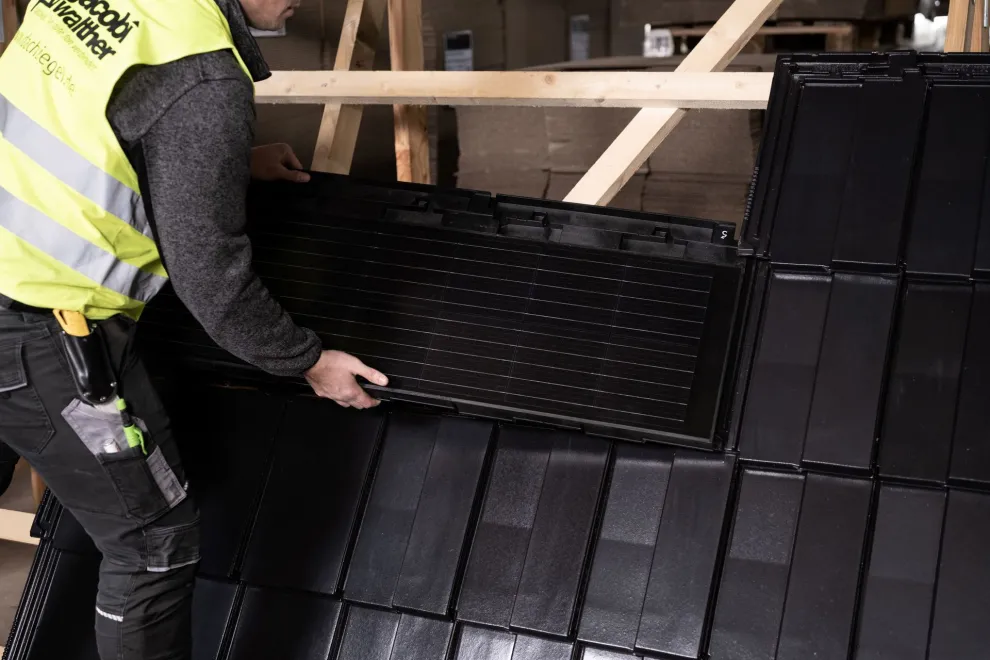

Zusätzlich zur einfachen Installation entfällt auch der aufwändige Einbau von Schienensystemen, Universalhaken oder Solarträgerpfannen. Die PV-Module ersetzen an der entsprechenden Stelle die Ziegeldacheindeckung. Jedes Modul wird mit sechs Schrauben in der Traglattung befestigt und verfügt über eine Zahnleiste, um die Sturmklammer zu fixieren. Außerdem hat es die gleiche spezifische Verfalzung wie der Flächenziegel.
Elektrotechnische Daten
Nennleistung Pmpp (Wp) | 85 Wp ± 3 % |
Leerlaufspannung Uoc (V) | 10,9 V ± 5% |
Nennspannung Umpp (V) | 9,3 V ± 5% |
Kurzschlussstrom Isc (A) | 9,6 V ± 5% |
Maximale Systemspannung | 600 V |
Temperaturkoeffizient | Pmpp: - 0,39 %/K |
Uoc: - 0,277 %/K | |
Isc: Uoc: - 0,045 %/K | |
Solarglas gehärtet | 3,2 mm |
Auslegungslast Schnee | 1.600 Pa |
Prüflast Schnee | 2.400 Pa |
Auslegungslast Wind | 1.600 Pa |
Prüflast Wind | 2.400 Pa |
16 Stück Mono Perc Zellen | 158,75 mm x 158,75 mm |
Bypass-Diode | 30 A |
Rückstrombelastbarkeit | 12 A |
Anschlussdose | IP 67 |
Stecker | MC 4 |
Solarkabel | 4,0 mm2 |
Schutzklasse | II |
Betriebstemperatur | - 40 °C ... 85 °C |
Max. Standorthöhe | 2.000 m üNN |
Hageltest | 30 mm nach IEC 61215 + IEC 61730 |
Konformität | EN 61215-1 |
EN 61730-1 | |
EN 61730-2 |
