Produktbeschreibung
Maßgefertigte Betonfertigteilschächte als Lichtschächte, Lüftungsschächte, Aufzugschächte, Revisionsschächte, Versorgungsschächte, Ausstiegsschächte, Versorgungskanäle oder Kabelkanäle, mit diversen Abschlussprofilen für die Außenmontage an Keller- und Tiefgeschossen in verschiedenen Breiten, Schenkellängen, Bauhöhen und Wanddicken.
Ausführung nach statischen Erfordernissen, auch mehrgeschossig bzw. mit Aussparungen.
Varianten auch als wasserundurchlässiger Schacht oder spezieller Pumpenschacht lieferbar.
Programm
Standardmäßig in 5 unterschiedlichen Wanddicken lieferbar: 6 / 6,5 / 8 / 10 / 12 und 15 cm.
Auf Anfrage auch in 18 und 20 cm oder nach statischen Erfordernissen.
Lichte Breiten: von 85 bis 555 cm
Lichte Wandabstände: bis 150 cm, teilweise bis 220 cm
Bauhöhe: Rastermaß 5 cm;
Ermittlung der maximalen Gesamtbauhöhe nach statischen Anforderungen auf Anfrage;
max. Einzelteilhöhe von 240 cm ist aus Transportgründen möglichst nicht zu überschreiten.
Datenblatt Beton-Lichtschacht Typ SAS
Systemeigenschaften
Betonfertigteilschächte SAS erfüllen hohe Anforderungen an |
Wirtschaftlichkeit
|
optische Gestaltung
|
Betriebssicherheit
|
Ausführungen Fertigteilschächte Typ SAS
Je nach Bauhöhe werden Beton-Fertigteilschächte Typ SAS in mehreren Teilstücken gefertigt. Mittel- und Unterteile sind oben und unten ohne Falz (stumpf). Sie werden bündig und passgenau aufeinander gesetzt. Oberteile sind unten ohne Falz (stumpf) und haben oben Abschlussprofile nach Vorgabe.
Die Anzahl der Winkellaschen wird nach Eigengewicht, Verkehrslast und Erddruck berechnet. In der Standardausführung sind alle Aufhängesysteme verzinkt. Gegen Mehrpreis sind alle Aufhängesysteme in Edelstahl lieferbar.
Lichtschächte sind in der Regel Eintrittsportale für jede Art von Bodenfeuchte, nicht stauendes Sickerwasser, stauendes Sickerwasser bis hin zum drückenden Wasser.
In Abhängigkeit zur Kellerkonstruktion (z.B. schwarze Wanne, weiße Wanne) und zum Bemessungsgrundwasserstand ist daher eine entsprechende WU-Lichtschachtkonstruktion zu wählen.
Bei der weißen Wanne unterscheidet man zwischen Beanspruchungsklasse 1 und 2, während man bei der schwarzen Wanne DIN 18195 Teil 4 und DIN 18195 Teil 6 unterscheidet.

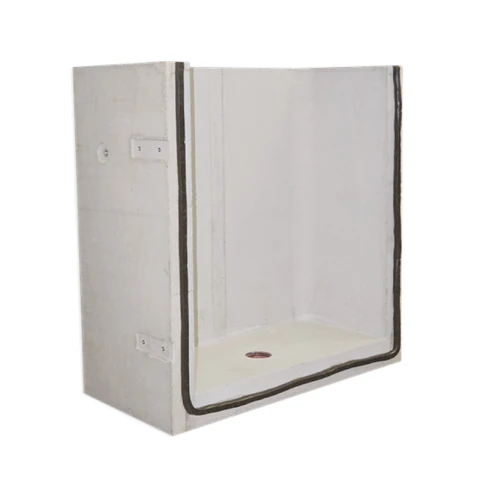

Lichtschacht SAS-WU ohne Dämmung
Bei Montage direkt auf die Betonwand werden die Anschlussfugen mit dem mitgelieferten Butyldichtband abgedichtet, siehe mitgelieferte Versetzanleitung oder Montagevideo (wie im weiteren Verlauf zu sehen). Die Rollenware wird lose mitgeliefert und wird bauseitig an die Stirnseite der Schenkel und des Bodens angebracht.
Montagevoraussetzungen
Montage nur direkt an WU-Kellerwände (ohne Dickbeschichtung, Dämmung usw.) möglich
Kellerwand muss frei von Staub, Fett, Lunkern, losen Bestandteilen, Nasen, Zementschlämme, Schalhautfugen etc. sein
Kellerwand und Lichtschacht müssen an den Anschlussstellen trocken sein
Ebenheit 5 mm umlaufend im Bereich der Lichtschachtmontagefläche
Verarbeitungstemperatur -10°C bis +40°C
Dichtband muss bei Zimmertemperatur trocken gelagert werden
Eine weitere bauseitige Abdichtung ist bei freitragenden Größen nicht erforderlich!
Montagevideo SAS-WU ohne Dämmung

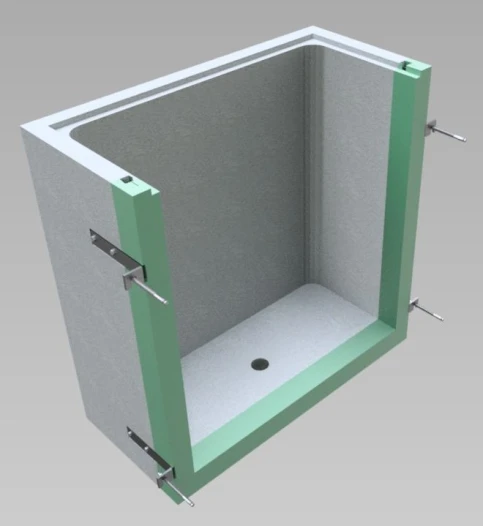

SAS-WUplus mit durchgehender Dämmung
Bei Montage mit Dämmung wird werkseitig eine druckstabile, wasserfeste Dämmung stirnseitig auf Schenkel und Boden angebracht. Hierbei sind alle Dämmstoffstärken bis 200 mm möglich, größere Dämmstoffstärken sind auf Anfrage möglich.Die Anschlussfugen werden mit dem mitgelieferten Butyldichtband abgedichtet.
Montagevoraussetzungen
Montage nur direkt an WU-Kellerwände (ohne Dickbeschichtung, Dämmung usw.) möglich
Kellerwand muss frei von Staub, Fett, Lunkern, losen Bestandteilen, Nasen, Zementschlämme, Schalhautfugen etc. sein
Kellerwand und Lichtschacht müssen an den Anschlussstellen trocken sein
Ebenheit 5 mm umlaufend im Bereich der Lichtschachtmontagefläche
Verarbeitungstemperatur -10°C bis +40°C
Dichtband muss bei Zimmertemperatur trocken gelagert werden
Schächte dürfen beim Drehen nur im Schenkelbereich belastet werden,keine Belastung des Bodendämmriegels zwischen den Schenkeln zulässig
Die Dämmung darf beim Drehen keine Schläge abbekommen
Montage nach mitgelieferter Versetzanleitung oder Montagevideo (siehe weiterer Verlauf)
Montagevideo SAS-WUplus mit durchgehender Dämmung
SAS-Schacht mit Betonfalz
Je nach Anforderung sind die Schachtabdeckungen begehbar, Pkw- oder Lkw-befahrbar.
Zur gleichmäßigen Aufnahme höherer Verkehrslasten der Rostabdeckungen stehen Stahlprofile zur Verfügung, die im oberen Bereich der Schachtteile zusätzlich an der Hauswand verankert werden.
Falls eine Wandmontage nicht möglich ist, werden Stahlprofile als tragende Traversen bereits im Werk in die Wandseite der Schachtteile eingelassen.
Eigenschaften
Schacht aus einem Guss
wahlweise mit oder ohne Boden
Weitere SAS-Varianten

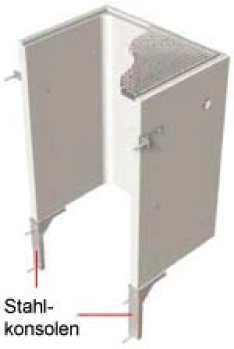

Stahlkonsolen für SAS-Schacht
Die Stahlkonsolen dienen zur Lastaufnahme und als Montagehilfe stehen Stahlkonsolen mit 30, 50 und 100 KN vertikale Lastaufnahme zur Verfügung, die vor der Montage der Unterteile an der Wand verankert werden.

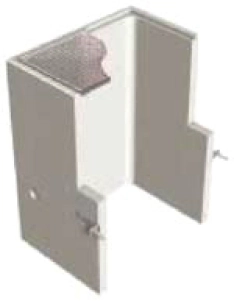

Schachtteil mit Aussparung
SAS-Schächte mit Aussparung werden z.B. bei einer Fassadendämmung eingesetzt und erlauben so eine Montage direkt an der Wand.
SAS-Winkelschacht
Winkelschächte ermöglichen den Einsatz bei bestehenden Gebäudeecken. Je nach Ausgangssituation als Rechts- oder Linksausführung verfügbar.
SAS-Schacht mit Hinterfüllplatte
Diese Variante kommt bei Schachtanlagen mit Abschluss über der Bauoberkante zum Einsatz.
SAS-Schacht mit Boden
Die Ausführung erfolgt mit KG-Muffe (DN 100) zum Anschluss einer Entwässerung. Bei aufstauendem Sickerwasser und drückendem Wasser sind spezielle Rohrdurchführungen erforderlich (größere Bodendicke).
Abläufe mit druckwasserdichter Doppelmuffe oder Rückstauverhinderer mit Geruchsverschluss und Laubfang, benötigen jedoch ebenfalls größere Bodendicken.

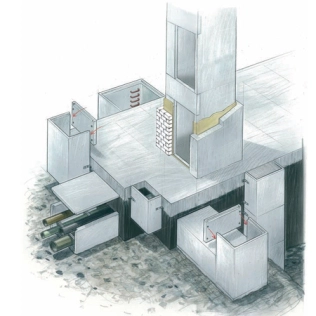

SAS-Schachtkombinationen
Durch die Ausführung von Schachtkombinationen kann eine erhebliche Einsparung an Material realisiert werden. Dabei werden an einen Schacht in U oder L-Form ein oder mehrere Schachtteile in L-Form angesetzt. Dabei können die Schächte auch unterschiedliche Breiten haben. Die exakte Fertigung der Schachtteile erlaubt eine einfache und passgenaue Montage.
Aufzugschächte AFZ
Doppelwand-Aufzugschächte mit Fertigteil-Innenschalen reduzieren den Schalungsaufwand, erhöhen das Bautempo und generieren einen nachhaltig hohen Objektnutzen. Die werkseitige Vorfertigung der Innenschalen erlaubt eine besonders dünnwandige und damit raumsparende Planungsumsetzung.
Kabel- und Lüftungskanäle SAS-HLS
Moderne Ver- und Entsorgungstechnik braucht einen sicheren Raum. Innerhalb und außerhalb von Gebäuden. Horizontalkanäle aus Beton sind die schützende Umhüllung für Rohrleitungen der verschiedensten Medien. Rohrdimensionen, Leitungsanordnungen und -anzahl sind mittels werkseitig eingebauter Halfenschienen frei wählbar.

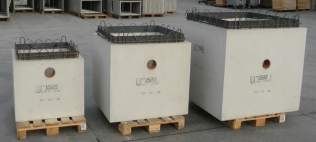

Pumpensumpfschächte
Pumpensumpfschächte als Betonfertigteil ersparen den Schalungsaufwand und lösen das Problem der kritischen Baustellenfuge am Übergang vom Schacht zur Bodenplatte. Der Jäger-Pumpensumpfschacht ist aus WU-Beton und aus einem Guss mit Anschlussbewehrung und Arbeitsfugenband.
Erhältliche Größen (in cm)
60/60 Höhe 60
80/80 Höhen 80 und 100
100/100 Höhen 80 und 100
120/120 Höhen 80 und 100
Der JÄGER-Pumpensumpfschacht ist zertifiziert nach EN 45011.
