Beton-Lichtschächte
Anschraub-Lichtschacht ohne Dämmung

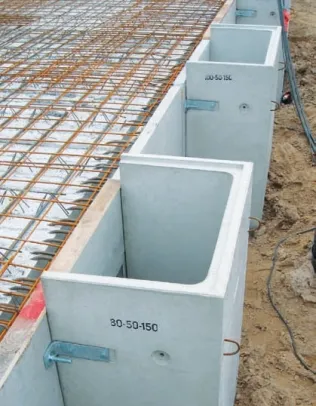

Jäger Kompaktlichtschächte KLS sind die wirtschaftliche Lösung für anspruchsvolle Optik. Die einteiligen Kompaktlichtschächte werden aus Beton der Festigkeit C35/45 in den Wandstärken 6,5 cm, 8 cm und 10 cm gefertigt und haben ebenmäßige, glatte Sichtoberflächen. Kompaktlichtschächte KLS-S werden systemunabhängig mit Anschraub-Winkellaschen an der Wand montiert. Befestigungssätze in der Dimension der Perimeter-Dämmstärke ermöglichen eine wärmebrückenfreie Montage.

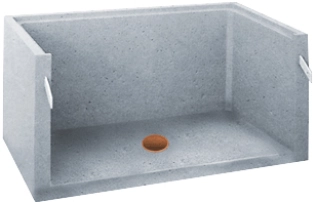

Die einfache Montage und die leichte Anpassung an die Dicke der Außenwand-Dämmung machen Kompaktlichtschächte KLS zu Kostensparern auf der Baustelle. Alle Kompaktlichtschächte werden mit und ohne Boden geliefert. Schächte mit Boden verfügen über einen Bodenablauf DN 100. Kompaktlichtschächte KLS sind für eine Verkehrslast von 500 kg/m2 zugelassen.
Lichtschachtvarianten
Einhängelichtschächte Typ D
Anschraublichtschächte Typ AS
Kompaktlichtschächte KLS
Zubehör: Beton-Aufsatzrahmen, Zargenaufsätze aus Stahl, Gitterroste, Sicherungsketten für Gitterroste, Lichtschachtabdeckungen aus Edelstahlgewebe
Abmessungen
Kompaktlichtschächte KLS werden in 5 Bauhöhen angeboten: 70, 100, 120, 150 und 180 cm. Durch 15, 20 oder 25 cm hohe Aufsätze lassen sich die Höhen an die bauseitigen Anforderungen anpassen.
Standard-Lichtmaße (cm): 80 x 50, 80 x 60, 100 x 50, 100 x 60, 130 x 50, 130 x 60, 155 x 50, 155 x 60, 180 x 50, 180 x 60, 205 x 50, 205 x 60
Einhängelichtschächte Typ D (Abbildung mit Boden)
Anschraublichtschächte Typ AS
Aufsatzrahmen und Zubehör für D und AS
Mit den Aufsatzrahmen und Gitterrosten sowie dem darauf abgestimmten Zubehör können die Lichtschächte „D“ und „AS“ den Erfordernissen der Praxis angepasst werden.
Aufsatzrahmen 3-seitig
Zur Höhenanpassung der Lichtschächte in 5 unterschiedlichen Höhen lieferbar (10/15/20/30/50 cm)
Aufsatzrahmen 4-seitig
Dieser Aufsatzrahmen wird bei notwendiger Erdüberdeckung, z. B. bei Tiefgaragen eingesetzt. Lieferbar in 3 Höhen: 10/15/20 cm.
Stahlzargen-Aufsätze
Zur exakten Höhenanpassung des Gitterrostes an die Belagoberfläche. Für alle Standardroste und Schachtbreiten in den Nutzungshöhen 5 cm, 7,5 cm und 10 cm verfügbar.
Roste
Begehbare Gitterroste mit Maschenweite 30/30 oder 30/10 können bis 3,5 kN/m2 belastet werden. Für Radlasten bis 5 kN kommen PKW-befahrbare Gitterroste mit Maschenweite 20/20 zum Einsatz.
Rostsicherungen
Verzinkte Sicherungsketten für das Öffnen und Schließen ohne Schlüssel werden in Standard- und in verstärkter Ausführung angeboten.
Lichtschachtabdeckung
Die Lichtschachtabdeckung mit Edelstahlgewebe V2A kann bei Standardlichtschächten 60/80/100/120/150/200 eingesetzt werden.
Laubfangkorb
Einsetzbar bei allen Lichtschächten mit Boden. Für Entwässerungsrohre DN 100.
