Jakob Webnet
Mit Webnet lassen sich intelligente Lösungen in Architektur und Design umsetzen
Jakob® Webnet ist ein hochwertiges, mit kreativer moderner Architektur kompatibles Produkt, das objektindividuell gefertigt wird. Webnet ermöglicht flexible, intelligente Lösungen, die unterschiedlichsten Anforderungen genügen: Die multifunktionale Netztechnik erfüllt in Kombination mit rostfreien Seilen, Stäben oder Rohren inklusive deren Endverbindungen aus dem Jakob® Sortiment ihre Aufgabe als Schutz- und Stützvorrichtung und besticht als elegantes räumliches Gestaltungselement.
Jakob® Webnet wurde nach Normvorgaben geprüft und zahlreichen Testmessungen unterzogen: Als permanente Schutz- und Auffangvorrichtungen für Brücken oder Aussichtsplattformen ist es – anders als die traditionellen geknüpften Kunststoff-Faserseilnetze – absolut UV- und witterungsbeständig. Jakob® Webnet hat die hautähnlichen Eigenschaften eines Membrans. Es lässt sich als Fläche einsetzen, aber auch als räumlicher Körper in eine dreidimensionale Form spannen: als Trichter, Zylinder oder Kugel.
Das Jakob Webnet ist eine Konstruktion aus rostfreien Stahlseilen, die zu zweit parallel in versetzten Hülsen liegen und sich gegenseitig verkrümmen. Die Netzkonstruktion lässt sich so nach dem Ziehharmonikaprinzip beliebig auseinander ziehen und entwickelt dabei eine Federkraft, die sich je nach Maschenweite und Seildicke verändert.
Edelstahlnetze Webnet sind geprüft nach EN 1263-1 und verfügen über eine DIBt-Zulassung (Z-14.7-557). Als Werkstoff kommt besonders korrosionsbeständiger Edelstahl (Werkstoff-Nr. 1.4401 X5CrNiMo17-12-2, AISI 316 nach DIN EN 10088-3) zum Einsatz. Damit eignen sich die Edelstahlnetze für Innen- und Außenanwendungen. Webnet bietet zertifizierte Sicherheit, ist witterungsbeständig, enorm strapazierfähig und benötigt so gut wie keinen Unterhalt.
Einsatzbereiche (Auswahl)
Geländerfüllungen
Ballfangnetze
Sicherheitsnetze an Treppen, Plattformen, Flachdächern
Schutznetze für Bauwerke, Gewässer, öffentlich zugängliche Sehenswürdigkeiten
Netzarchitektur, dreidimensionale Raumstrukturen
Tiergehege in Zoos, Aufzuchtstationen, Tierhaltung
Sicherheitsnetze auf Brücken
Webnet mit einem Seildurchmesser bis 5,0 mm eignet sich als filigrane Sicherheitsstruktur
Für den Personenschutz
Gegen Steinschlag auf Wanderwegen
In Straßen und Fußgängerzonen
Als Sicherheitsnetz auf Brücken
Schutz auf Aussichtsterrassen und Plattformen
Als Schutz vor Flaschenwurf
Zum Schutz in Sportstadien
Zum Zurückhalten von Schwemmholz in Hafenanlagen, Flüssen und Seen
Jakob Webnet hat die hautähnlichen Eigenschaften eines Membrans. Es lässt sich als Fläche einsetzen, aber auch als räumlicher Körper in eine dreidimensionale Form spannen: als Trichter, Zylinder oder Kugel.
Webnet Lieferprogramm und technische Daten
Webnet besteht aus rostfreien Seilen der Konstruktionen:
6 x 7 + WC: Seildurchmesser 1 bis 2 mm
6 x 19 + WC: Seildurchmesser 3 / 4 mm
Das Webnet wird mit stehender (V) oder liegender (H) Masche hergestellt. Je nach Primärstruktur sind unterschiedliche Randausbildungen erforderlich.
Standard-Maschenwinkel: 60°
Maschenweiten: 20 bis 180 mm
Webnet mit Hülsen aus Edelstahl oder alternativ als hülsenloses Netz erhältlich
Oberflächen: Standardausführung Edelstahl, unbehandelt. Auf Wunsch liefert Jakob die Netze farbbeschichtet in Anlehnung an die RAL-Classic Farbkarte oder nach dem Inox-Spectral-Verfahren.

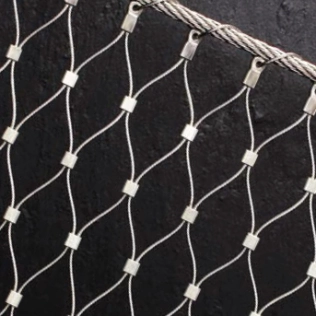

Webnet ohne Beschichtung

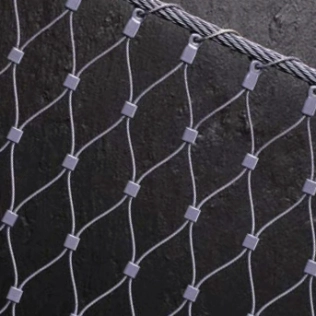

Webnet grau eingefärbt (alle RALFarbtöne lieferbar)

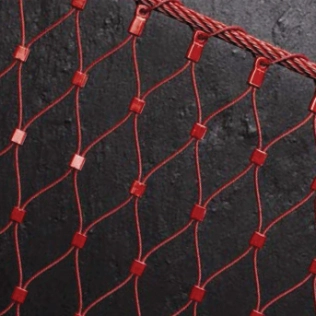

Webnet rot eingefärbt (alle RAL Farbtöne lieferbar)
Testversuch zur Webnet Beanspruchbarkeit
Das Webnet von Jakob® Rope Systems wurde nach EN 1263-1 auf seine statische und dynamische Beanspruchbarkeit getestet.
Versuchsdaten:
Webnet-Größe: 7 x 5 m
Webnet-Seil-Ø 3,0 mm, Maschenweite 60 und 100 mm (Masche liegend und stehend)
Webnet-Seil-Ø 2,0 mm, Maschenweite 60 und 100 mm (Masche liegend und stehend)
Tragseil-Ø 10,0 mm
Prüfkörper: Stahlkugel-Ø 500 mm, Masse 100 kg
Fallhöhe des Prüfkörpers: 7 m
Produktneuheit: Webnet Duplex
Mit Webnet Duplex wird ein neues Edelstahlnetz aus Duplexstahl 1.4462 angeboten, das sich durch eine besonders hohe Korrosionsbeständigkeit und Langlebigkeit auszeichnet.
Webnet Duplex © Jakob Rope Systems
Einsatzbereiche:
Webnet Duplex ist für Anwendungen in anspruchsvollen Umgebungen mit extremen und agressiven Umweltbedingungen, wie Salzwasser, chemische Dämpfe und Luftschadstoffe, geeignet:
Strassen und Brücken: Widerstandsfähig gegen Streusalz und Abgase
Küstennahe Bauwerke: Schutz vor Salzwasser, Meeresluft und hoher Luftfeuchtigkeit
Industrie- und Stadtgebiete: Resistent gegen Luftschadstoffe, sauren Regen und Industrieabgase
Wüstenregionen: Beständig gegen abrasiven Sand und extreme Temperaturschwankungen
Industrieanlagen: Robust gegenüber Schwefeloxiden (SO₂) und anderen aggressiven Schadstoffen
Vielfältige Ausführungen für individuelle Anforderungen
Ausführung: Wahlweise hülsenlos oder mit Hülsen
Seildurchmesser: Erhältlich in 1,5 mm, 2 mm und 3 mm
Flexibilität: Die Auswahl an Maschenwinkeln, Maschengrössen und Randausbildungen entspricht den übrigen Webnet-Systemen
Webnet Duplex ist widerstandsfähig gegen Streusalz und Abgase © Jakob Rope Systems
Webnet Duplex bietet eine ausgezeichnete Widerstandsfähigkeit gegenüber Salzwasser und der Luft in maritimen Umgebungen. © Jakob Rope Systems
Anwendungsbeispiele

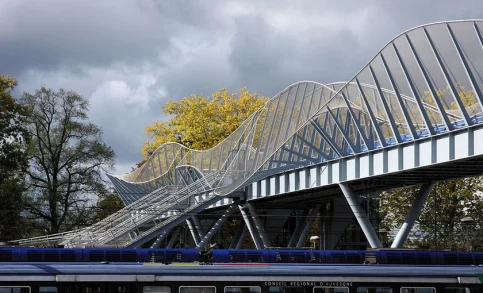

Fußgängerbrücke Bahnhof Moulins (F)
Architekten: B + M Architectures Paris
Webnet-Seil Ø 1,5 mm. Innenliegendes Webnet mit der Maschenweite 25 mm (400 Laufmeter) und aussenliegendes Webnet mit einer Maschenweite von 40 mm (320 Laufmeter). Beide Webnet-Typen sind als Freiform konfektioniert.

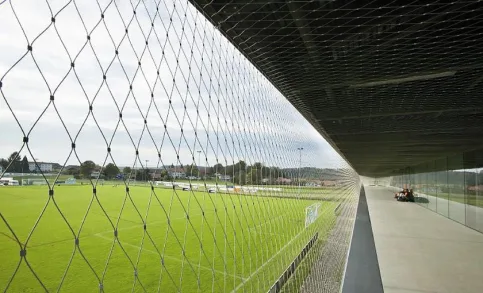

Turn- und Sporthalle, Gurmels (CH)
Architekten: Jean-Luc Grobéty, André Bächler & Alain Fidanza, Friboug
Schutz- und -Ballfangnetze, Deckensichtschutz, Webnet-Seil-Ø 2 mm, Maschenweite 120 mm, Maschenwinkel 35° Webnet-Fläche total: 2600 m2
Golfpark Holzhäusern, Rotkreuz
Architekt: Fahrni Partner Architekten GmbH

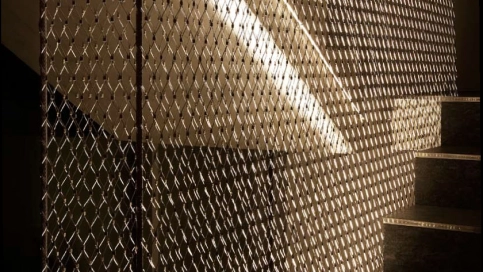

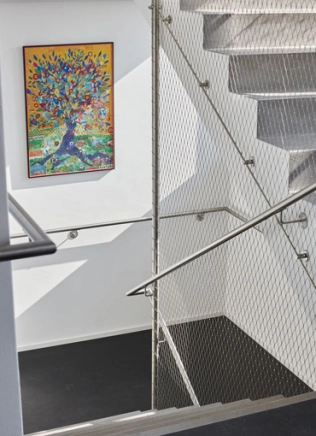

Treppenhaus: Webnet Ø 1,5 mm, Maschenweite 40 mm, Webnet-Fläche 120 m2
Tiergehege, Rapperswil (CH)
Architekt: Müller & Truniger, Jona (CH)
Primärstruktur: Litzen-Ø 22,0 mm, Seil-Ø 1,5 mm, Maschenweite 40 mm, Urwald-Anlage, Webnetfläche 700 m2

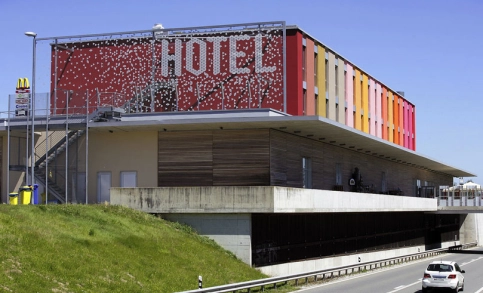

Vorgehängte Webnet-Fassade, Estavayer-le-Lac (CH)
Vorgehängte Webnet-Fassade als Architekturelement, mit integrierter Grafik.
Webnet-Seil-Ø 2 mm, Maschenweite 60 mm, vertikale Stabilisierungsseile Ø 6 mm.

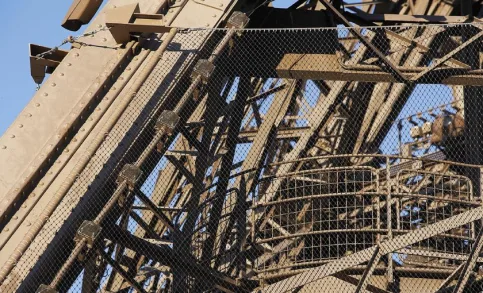

Sicherheitsnetz am Eiffelturm, Paris (F)
Die Webnet-Bespannungen sichern die vier Füsse des Eiffelturms gegen unbefugtes Betreten und verhindern das Beklettern des Monuments.
Webnet aus Drahtseil Ø 1,5 mm, Maschenweite 30 mm
