Gipsfaser Estrichelemente
fermacell® Therm25™ Fußbodenheizelemente
fermacell® Therm25™ Fußbodenheizelemente
fermacell® Therm25™-125 Fußbodenheizelemente

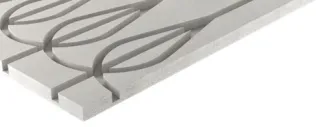

fermacell® Therm25™ Fußbodenheizelemente

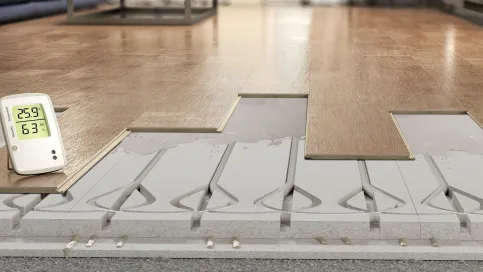

fermacell® Therm25™ Fußbodenheizelement als Trockenestrich mit integrierten Rohrführungen für Fußbodenheizung /-kühlung im Innenbereich.
Die 25 mm dicke fermacell® Gipsfaserplatte ist oberseitig mit einem speziellen Rillensystem versehen. So lässt sich eine schnelle Verlegung der Elemente und ein einfacher Einbau der Fußbodenheizungsrohre realisieren.
Standard-Platte mit Fräsungen für die Längsverlegung mit Umlenk-Nuten
zur Verwendung in der Fläche
Format: 1000 x 500 x 25 mm

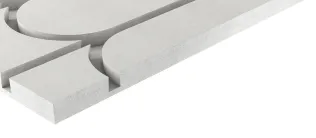

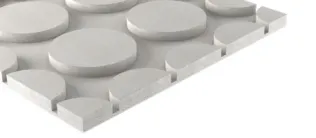

fermacell® Therm25™ Fußbodenheizelement rund
fermacell® Therm25™ Fußbodenheizelement rund als Trockenestrich mit integrierten Rohrführungen für Fußbodenheizung /-kühlung im Innenbereich.
Die 25 mm dicke fermacell® Gipsfaserplatte ist oberseitig mit einem speziellen Rillensystem versehen. So lässt sich eine schnelle Verlegung der Elemente und ein einfacher Einbau der Fußbodenheizungsrohre realisieren.
ergänzendes Element bei speziellen Grundrissen, Türdurchgängen
bei der Zusammenführung von Rohren und im Bereich des Heizverteilers
Format: 500 x 500 x 25 mm
fermacell® Therm25™-125 Element
fermacell® Therm25™-125 Fußbodenheizelemente ist die Weiterentwicklung des fermacell®Therm25™ Fußbodenheizelements und für kleine Räume oder Badezimmer geeignet. Mit einem Rohrabstand von 125 mm lässt sich eine höhere Heizkapazität erreichen.
Standard-Platte zur Flächenauslegung mit Fräsungen für die Längsverlegung und Umlenk-Nuten
Format: 1000 x 500 x 25 mm
Höhere Heizkapazität durch kleinen Rohrabstand (125 mm)
fermacell® Therm25™-125 Element rund
fermacell® Therm25™-125 Element rund
Ergänzendes Element bei speziellen Grundrissen, Türdurchgängen, beider Zusammenführung von Rohren und im Bereich des Heizverteilers
Format: 500 x 500 x 25 mm
Therm25 Montagevideo - James Hardie & fermacell Europe
Downloads
Produktdatenblatt: fermacell® Therm25™ und fermacell® Therm25™-125
Planung und Verarbeitung: fermacell® Therm25™
fermacell® Gipsfaser Estrichelemente
fermacell® Gipsfaser Estrichelemente bestehen aus zwei miteinander verklebten 10 mm bzw. 12,5 mm dicken fermacell® Gipsfaserplatten. Durch eine gegenseitig versetzte Anordnung entsteht ein 50 mm breiter Stufenfalz. Je nach Einsatzgebiet gibt es diese in verschiedenen Ausführungen mit oder ohne Kaschierungen.
Dadurch sind fermacell® Estrichelemente für viele Aufgaben geeignet:
Brandschutz
Schallschutz (Luft-/Trittschall)
Wärmeschutz
Fußbodenheizungssysteme
Fußbodengehbeläge
Hinsichtlich der Einsatzgebiete sind sie mit herkömmlichen, massiven Estrichsystem vergleichbar. Die Gipsfaser Estrichelemente sind nach Aushärtung des Klebers sofort begehbar, sodass Nachfolgearbeiten – wie etwa die Verlegung von Fußböden – schnell beginnen können.
Abmessungen: 1500 x 500 mm (0,75 m2 Deckfläche)
Alle Informationen zu den fermacell® Bodensystemen sowie die fachgerechte Handhabung und Ausführung finden sich im Planungshandbuch: fermacell® - Planung und Verarbeitung
Bodensysteme Überblick: fermacell® Bodensysteme
Link zum fermacell® Bodenplaner
fermacell® Estrichelemente - Varianten

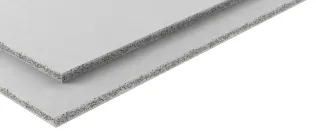

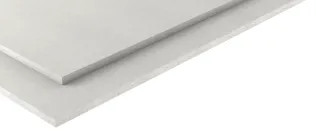

Gipsfaser Estrichelement
fermacell® Gipsfaser Estrichelement
Für den Einsatz als Trockenestrich mit geringen Aufbauhöhen.

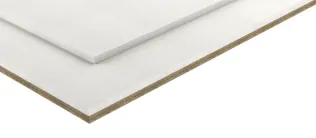

Gipsfaser Estrichelement mit Holzfaserdämmung
Mit Holzfaserdämmplatte
fermacell® Gipsfaser Estrichelement mit Holzfaserdämmplatte (in 10 mm Dicke) zur Minderung von Luft- und Trittschall.
Gipsfaser Estrichelement mit Mineralwolle
Mit Mineralwolle
fermacell® Gipsfaser Estrichelement mit Mineralwolle (in 10 bzw. 20 mm Dicke) zur Minderung von Luft- und Trittschall.

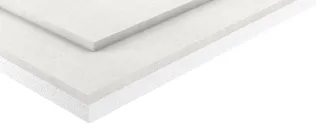

Gipsfaser Estrichelement mit Polystyrol-Hartschaum
Mit Polystyrol-Hartschaum
fermacell® Gipsfaser Estrichelement mit Polystyrol-Hartschaum (in 20 bzw. 30 mm Dicke) zur wirksamen Wärmedämmung.

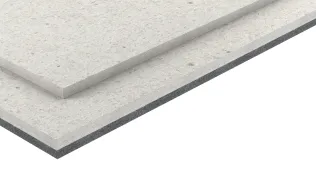

fermacell® Gipsfaser Estrichelement mit Filzfaserdämmplatte
Mit Filzfaserdämmplatte
fermacell® Gipsfaser Estrichelement mit Filzfaserdämmplatte (in 9 mm Dicke)
Powerpanel TE aus Powerpanel H2O Platten
Aus Powerpanel H2O Platten
fermacell® Powerpanel TE aus Powerpanel H2O Platten für hoch-feuchtbeanspruchte Bereiche wie z. B. Duschbereiche in Sportanlagen.
fermacell® Estrichelemente
Vorteile fermacell® Trockenestrichsystem
Anwendungsbereiche
Anwendungsbereiche | Kategorie in Anlehnung an DIN EN 1991-1-1/ NA:2010-12 | Einzellast [kN] | Nutzlast [kN/m2] | |
1 | Räume und Flure in Wohngebäuden, Hotelzimmer einschl. zugehörige Küchen und Bäder | A2/A3 | 1,0 | 1,5/2,0 |
2 | Flure in Bürogebäuden, Büroflächen, Arztpraxen ohne schweres Gerät, Stationsräume, Aufenthaltsräume einschl. der Flure. | B1 | 2,0 | 2,0 |
Flächen von Verkaufsräumen bis 50 m2 Grundfläche in Wohn-, Büro- und vergleichbaren Gebäuden | D1 | 2,0 | 2,0 | |
3 | Flure und Küchen in Hotels und Altenheimen ohne schweres Gerät, Flure in Internaten usw.; Behandlungsräume in Krankenhäusern, einschl. Operationsräume ohne schweres Gerät; Kellerräume in Wohngebäuden. | B2 | 3,0 | 3,0 |
Flächen mit Tischen; z. B. Schulräume, Cafés, Restaurants, Speisesäle, Lesesäle, Empfangsräume, Kindertagesstätten, Kinderkrippen, Lehrerzimmer. | C1 (abweichend zur DIN EN 1991-1-1) | 3,0 (4,0) | 4,0 (3,0) | |
4 | Flure in Krankenhäusern (abweichend zur DIN EN 1991-1-1) sowie alle Beispiele von B1 und B2, jedoch mit schwerem Gerät; | B3 | 4,0 | 5,0 |
Flächen in Kirchen, Theatern oder Kinos, Kongresssäle, Hörsäle, Wartesäle. | C2 | 4,0 | 4,0 | |
Frei begehbare Flächen; z. B. Museumsflächen, Ausstellungsflächen, Eingangsbereiche in öffentlichen Gebäuden und Hotels sowie die zur Kategorie C1 bis C3 gehörigen Flure. | C3 | 4,0 | 5,0 | |
Flächen für große Menschenansammlungen; z. B. in Gebäuden wie Konzertsäle. | C5 | 4,0 | 5,0 | |
Flächen in Einzelhandelsgeschäften und Warenhäusern. | D2 | 4,0 | 5,0 | |
fermacell® Estrichelement | Erhöhung der zulässigen Einzellast durch zusätzliche 3. Lage mit 10 mm fermacell® Gipsfaserplatte*) | ||||
Aufbau | Anwendungs bereich | Zulässige Einzellast [kN] | Anwendungs bereich | Zulässige Einzellast [kN] | |
2 E 11 2 x 10 mm Gipsfaserplatte | 1 + 2**) | 2,0**) | 1 + 2 + 3 | 3,0 | |
2 E 22 2 x 12,5 mm Gipsfaserplatte | 1 + 2 + 3**) | 3,0**) | 1 + 2 + 3 + 4 | 4,0 | |
2 E 13 (2 E 14) 2 x 10 mm Gipsfaserplatte + 20 mm (+ 30 mm) Polystyrol- Hartschaum | 1 + 2 | 2,0 | 1 + 2 + 3 | 3,0 | |
2 E 31 (2 E 33) 2 x 10 mm (2 x 12,5 mm) Gipsfaserplatte + 10 mm Holzfaser | 1 + 2 + 3 | 3,0 | 1 + 2 + 3 + 4 | 4,0 | |
2 E 32 (2 E 34) 2 x 10 mm (2 x 12,5 mm) Gipsfaserplatte + 10 mm Mineralwolle | 1 | 1,0 | 1 | 1,0 | |
2 E 35 2 x 12,5 mm Gipsfaserplatte + 20 mm Mineralwolle | 1 | 1,0 | 1 | 1,0 | |
2 E 16 (2 E 26) 2 x 10 mm (2 x 12,5 mm) fermacell® Gipsfaserplatte + 9 mm Filzdämmstoff | 1 + 2 (1 + 2 + 3) | 2,0 (3,0) | 1 + 2 + 3 (1 + 2 + 3 + 4) | 3,0 (4,0) | |
Powerpanel TE 2 x 12,5 mm Powerpanel H2O Platte | 1+2+3 | 3,0 | |||
- *)
- Verlegung einer 3. Lage fermacell® Gipsfaserplatte
- **)
- Werden die unkaschierten fermacell® Gipsfaser Estrichelemente direkt auf tragfähigem Untergrund eingesetzt, erhöht sich beim 2 E 11 die zul. Einzellast auf 3,0 KN und beim 2 E 22 auf 4,0 kN. Der Anwendungsbereich erweitert sich dementsprechend auf den Bereich 3 beim 2 E 11 und auf den Bereich 4 beim 2 E 22.
Die Gebrauchstauglichkeit der fermacell® Gipsfaser Estrichelemente wurde durch Prüfungen bei der Materialprüfungsanstalt (MPA) Stuttgart nachgewiesen. In der oberen Tabelle sind die Anwendungsbereiche in Anlehnung an DIN EN 1991-1-1/ NA 2010-12 dargestellt.
Zubehör
Zubehör für fermacell® Estrichelemente

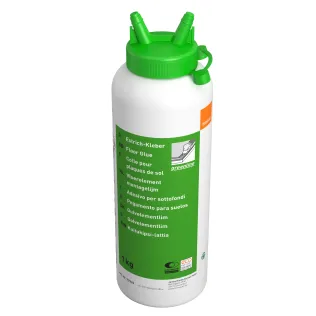

fermacell™ Estrichkleber
fermacell™ Estrichkleber
Für die sichere Verklebung der fermacell® Estrichelemente. Mit Spezial-Düse zum doppelten Auftrag in einem Arbeitsgang.
fermacell™ Estrichkleber greenline
fermacell™ Estrichkleber greenline
Kennzeichnungsfreier Klebstoff für die sichere Verklebung der fermacell® Estrichelemente. Mit Spezial-Düse zum doppelten Auftrag in einem Arbeitsgang.

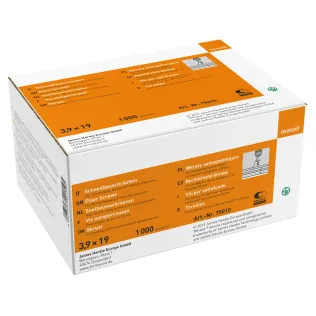

fermacell™ Schnellbauschrauben
fermacell™ Schnellbauschrauben
Zum Verschrauben der fermacell® Estrichelemente.
3,9 x 19 mm für Elemente in 20 mm Dicke
3,9 x 22 mm für Elemente ≥ 25 mm Dicke
3,9 x 30 mm zur Verschraubung der zusätzlichen Lage auf fermacell® Therm25TM-Elemente
fermacell™ Randdämmstreifen MF
fermacell™ Randdämmstreifen MF
Für die Schallentkoppelung von Trockenestrichen zu angrenzenden Bauteilen.
1000 x 100 x 10 mm
1000 x 50 x 10 mm
Hohe Druckfestigkeitund nichtbrennbar A1.Schmelzpunkt ≥ 1 000 °C
Zubehör für Niveausgleich
fermacell™ Ausgleichschüttung
fermacell™ Ausgleichschüttung
Zum Niveauausgleich bis 100 mm Schütthöhe (Anwendungsbereich 1).

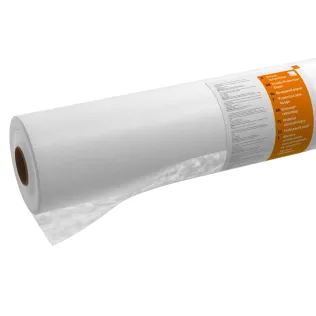

fermacell™ Rieselschutzvlies
fermacell™ Rieselschutzvlies
reißfester, verarbeitungsfreundlicher und diffusionsoffener Rieselschutz unter fermacell™ Ausgleichsschüttung.
Länge: 50 m
Breite: 1500 mm

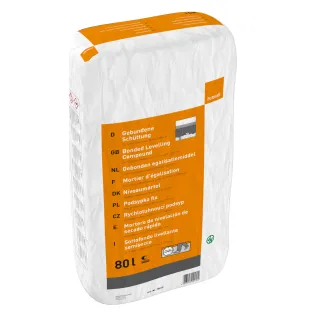

fermacell™ Gebundene Schüttung
fermacell™ Gebundene Schüttung
Schnell abbindende zementär gebundene Schüttung für Schütthöhen 30 bis 2000 mm Schütthöhe.
Belegreif nach ca. 24 Stunden, feuchtebeständig, nichtbrennbar A2
fermacell™ Gebundene Schüttung
fermacell™ Gebundene Schüttung T
Schnell abbindende zementär gebundene Schüttung für Schütthöhen von 10 bis 2 000 mm.
Belegreif nach ca.24 Stunden, feuchtebeständig, nichtbrennbar A2-s1,d0

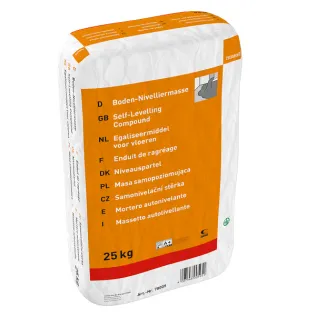

fermacell™ Boden-Nivelliermasse
fermacell™ Boden-Nivelliermasse
Selbstverlaufende Nivelliermasse zur Herstellung von ebenen und glatten Flächen unter und auf fermacel® Estrichelementen bis zu 20 mm Höhe.
Zubehör für Trittschall- und Wärmedämmung
fermacell™ Wabenschüttung
fermacell™ Wabenschüttung
Hoch schalldämmendes, getrocknetes Spezialgranulat zum Einbringen in die fermacell™ Estrichwabe.

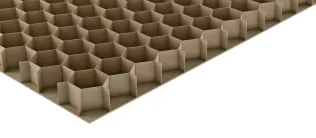

fermacell™ Estrichwabe
fermacell™ Estrichwabe
Wabenplatte für hochschalldämmendes Waben-Dämmsystem zum Einbringen der fermacell™ Wabenschüttung.
fermacell™ Wärmedämmschüttung
fermacell™ Wärmedämmschüttung
Zur lückenlosen Wärmedämmungvon Hohlräumen,z. B. in Holzbalkendecken,Dächern und Dachschrägenoder in Ständerwänden.
Schüttdichte: ca. 85 kg/m³
Nichtbrennbar A1
Wärmeleitzahl λR: 0,050 W/mK
