Systemübersicht
Mit der Ecopanel Systemfassade lassen sich architektonische Konzepte mit schmaler, horizontaler Linienführung und hochwertigen Oberflächenveredelungen realisieren. Ecopanel kann individuell in Baubreite und -länge gefertigt werden und lässt sich sehr einfach montieren.
KANTMANUFAKTUR bietet als Dienstleistung ein prüffähige Statik, eine Werksplanung sowie Beratung zu brandschutztechnischen und bauphysikalischen Anforderungen zum jeweiligen Projekt.

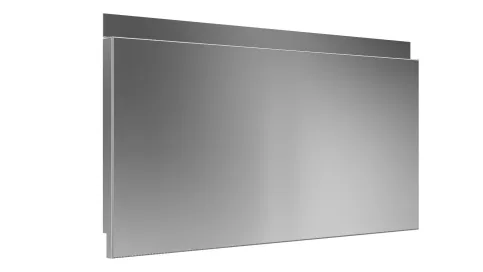

Ecopanel

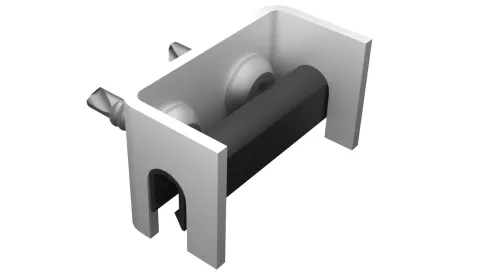

Ecopanel - Halter

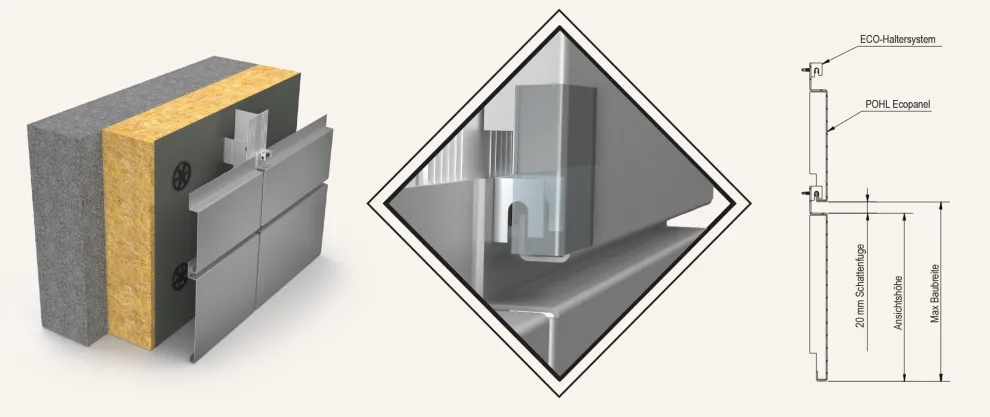

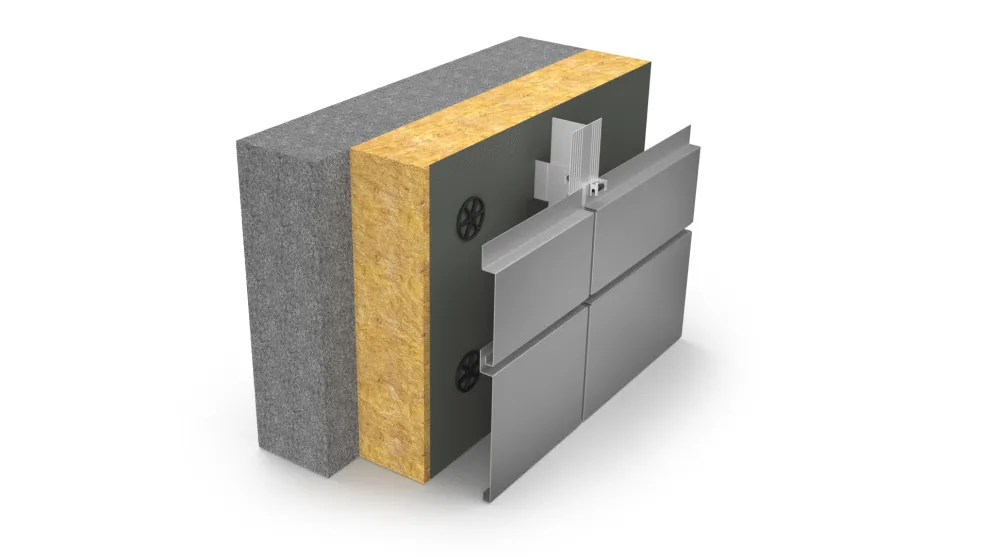

Ecopanel-System
Abmessungen
Max. Baubreite: 1.200 mm
Max. Länge: 5.940 mm
Elementtiefe: 32 mm
Kopfkantung: geschlossen oder offen
Oberfläche
Pulverbeschichtung: RAL oder DB - Farbtonkarte, Sonderfarbtöne
Eloxalfarbtöne: C0, C31 – C35, EV2, EV3

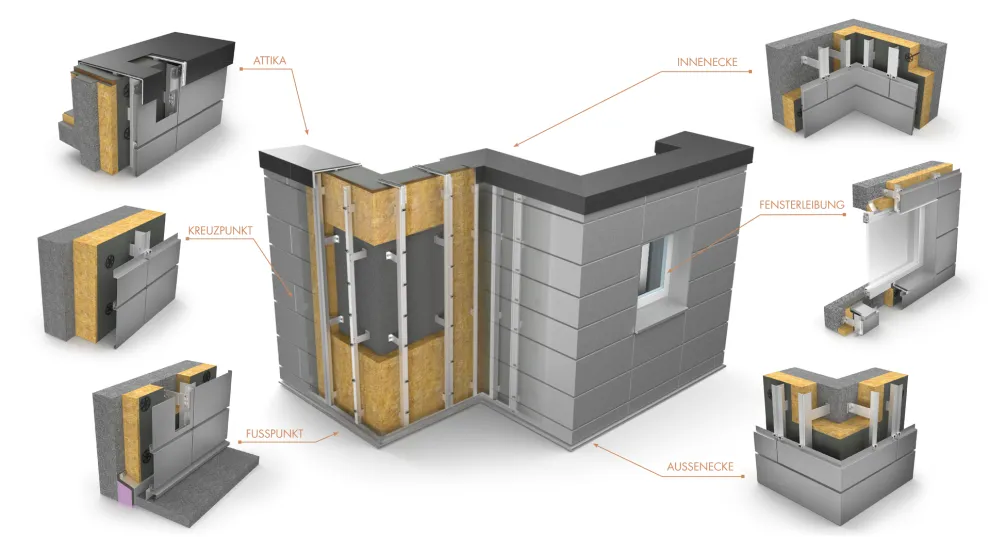

Ecopanel Systembaukasten
Mit dem übersichtlichen Systembaukasten lässt sich die Fassade individuell, systematisch und einfach planen und realisieren.
Details

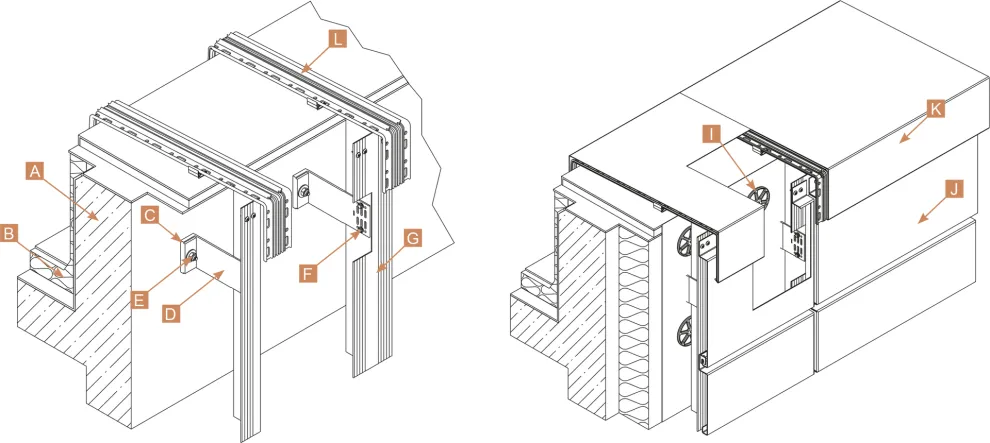

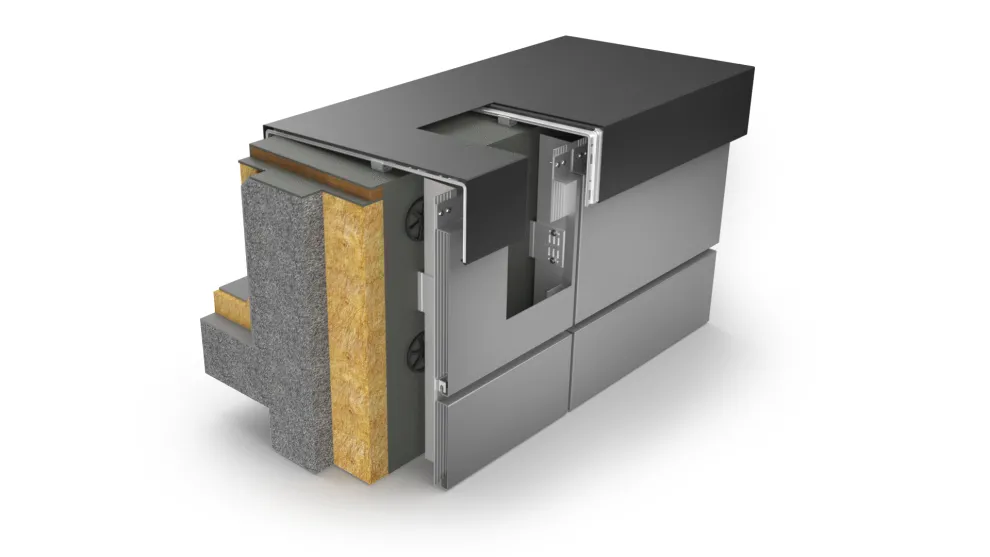

Ecopanel Detail Attika
Ecopanel Detail Attika
A Beton | E Befestigung POHL Wandkonsole | I Dämmstoffhalter |
B Wärmedämmung | F Befestigung Trägerschiene | J Ecopanel |
C Thermostop | G Trägerschiene | K Mauerabdeckung |
D POHL Wandkonsole | H Ecohaltersystem | L Stoßverbinder |

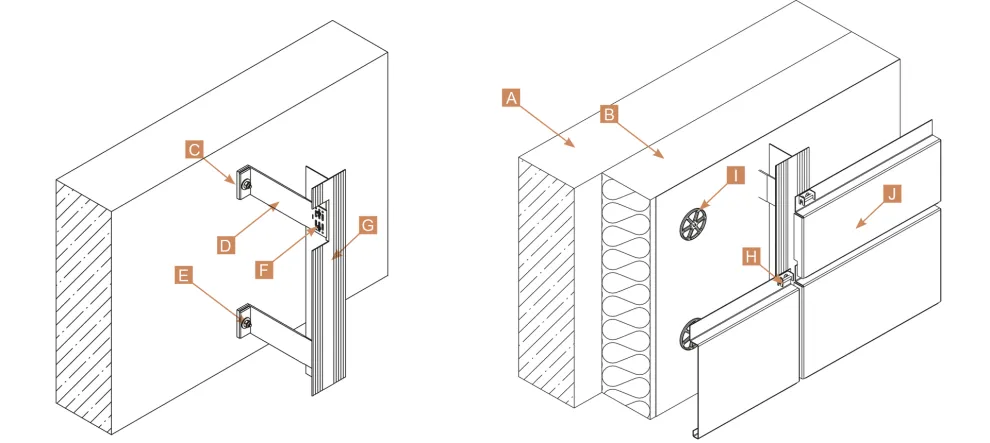

Ecopanel Detail Kreuzpunkt
Ecopanel Detail Kreuzpunkt
A Beton | E Befestigung POHL Wandkonsole | I Dämmstoffhalter |
B Wärmedämmung | F Befestigung Trägerschiene | J Ecopanel |
C Thermostop | G Trägerschiene | |
D POHL Wandkonsole | H Ecohaltersystem |

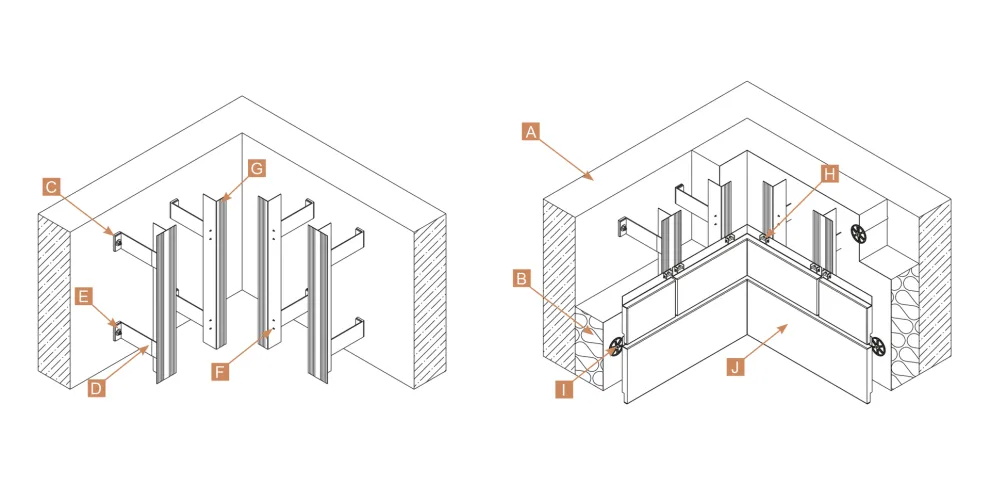

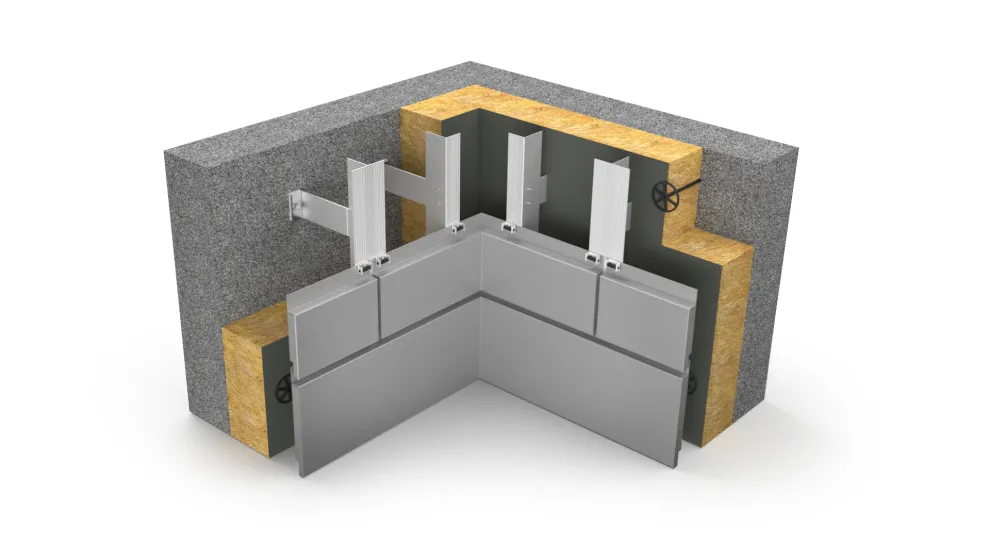

Ecopanel Detail Innenecke
Ecopanel Detail Innenecke
A Beton | E Befestigung POHL Wandkonsole | I Dämmstoffhalter |
B Wärmedämmung | F Befestigung Trägerschiene | J Ecopanel |
C Thermostop | G Trägerschiene | |
D POHL Wandkonsole | H Ecohaltersystem |

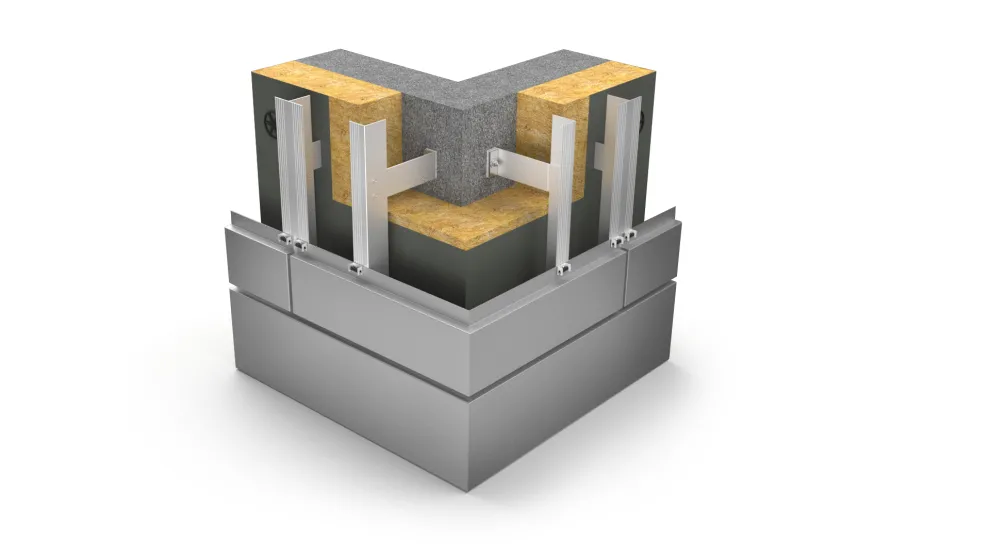

Ecopanel Detail Außenecke
Ecopanel Detail Außenecke
A Beton | E Befestigung POHL Wandkonsole | I Dämmstoffhalter |
B Wärmedämmung | F Befestigung Trägerschiene | J Ecopanel |
C Thermostop | G Trägerschiene | |
D POHL Wandkonsole | H Ecohaltersystem |

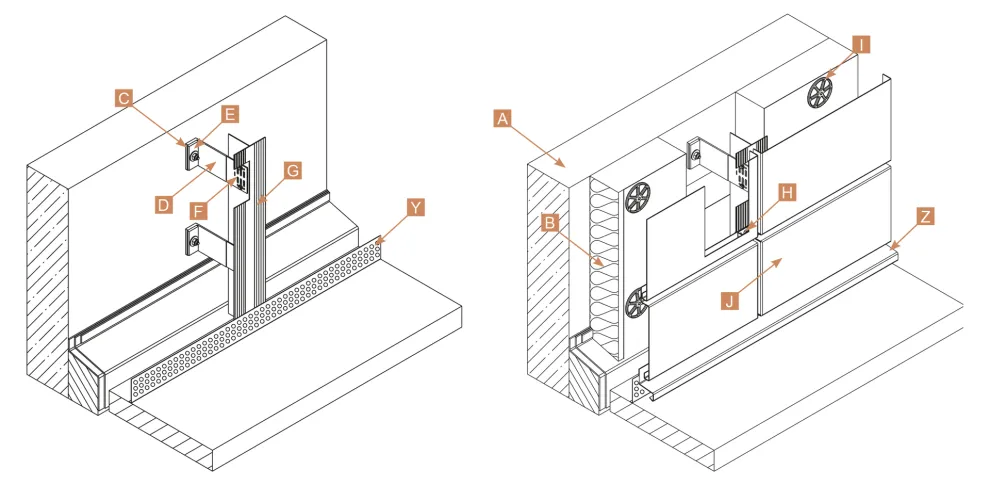

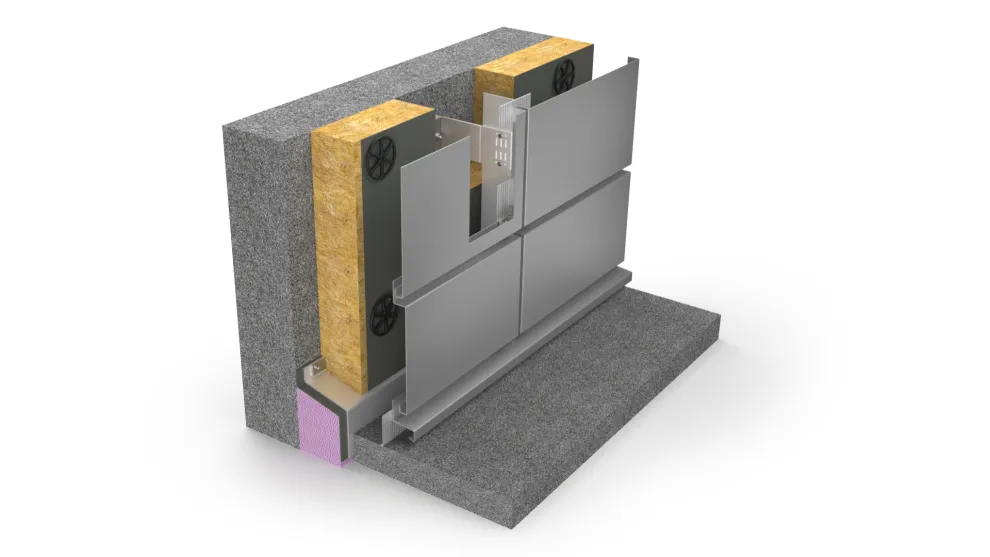

Ecopanel Detail Fußpunkt
Ecopanel Detail Fußpunkt
A Beton | E Befestigung POHL Wandkonsole | I Dämmstoffhalter |
B Wärmedämmung | F Befestigung Trägerschiene | J Ecopanel |
C Thermostop | G Trägerschiene | K Mauerabdeckung |
D POHL Wandkonsole | H Ecohaltersystem | L Stoßverbinder |

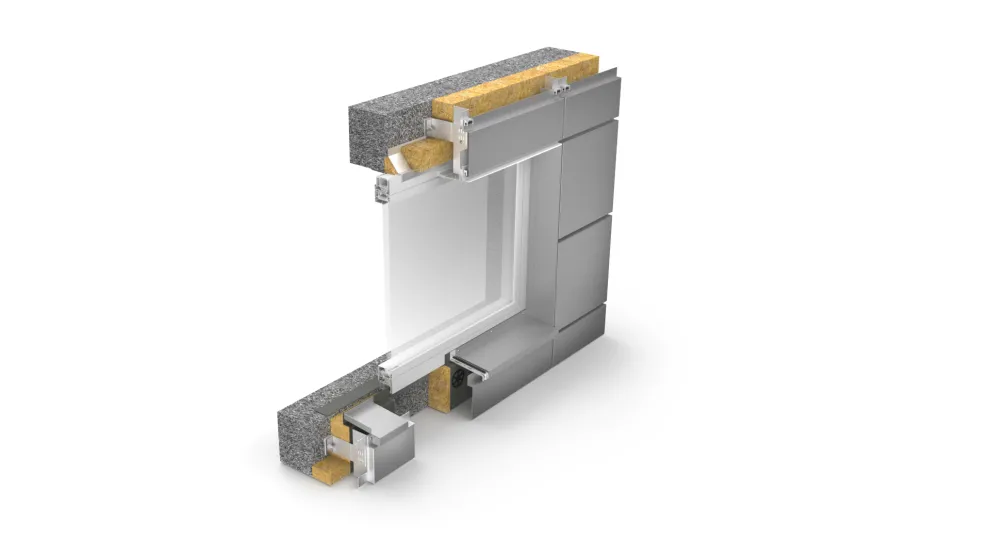

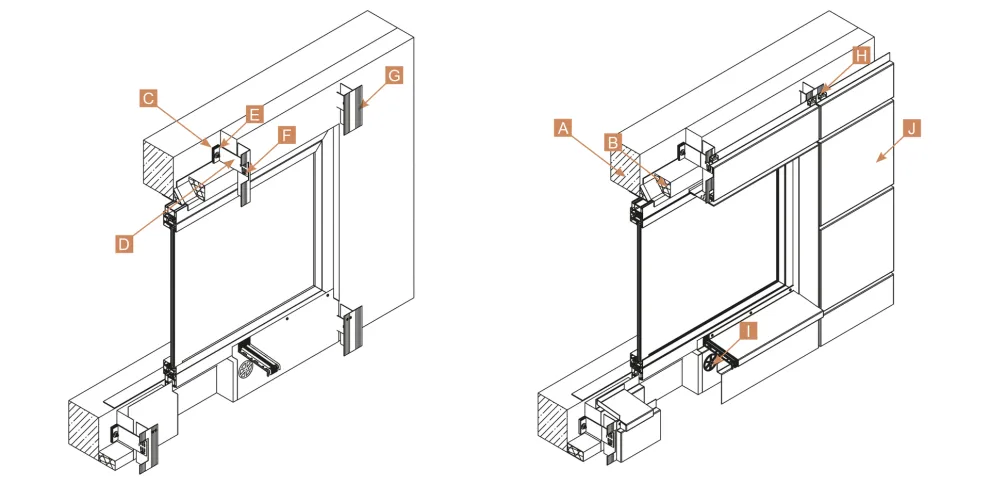

Ecopanel Detail Fensterleibung
Ecopanel Detail Fensterleibung
A Beton | E Befestigung POHL Wandkonsole | I Dämmstoffhalter |
B Wärmedämmung | F Befestigung Trägerschiene | J Ecopanel |
C Thermostop | G Trägerschiene | K Mauerabdeckung |
D POHL Wandkonsole | H Ecohaltersystem | L Stoßverbinder |

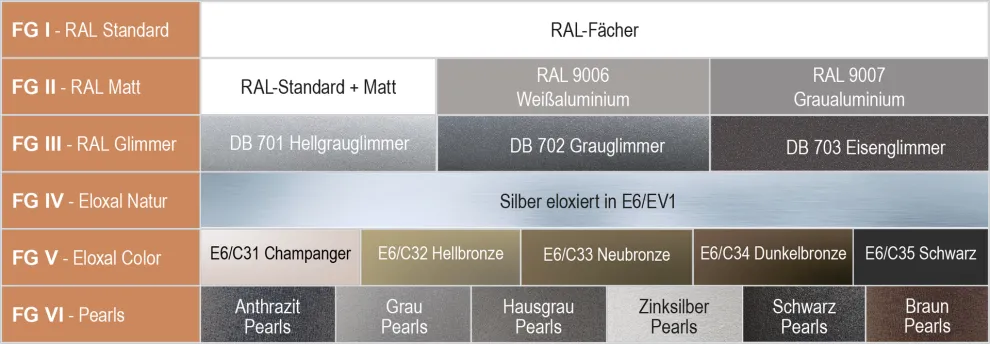

Farbtöne
Farbton Alu Natur
Farbton nach Eloxal Farbtonkarte
Farbton nach Pearls Farbtonkarte
Farbton nach RAL Farbtonkarte
