Mauerabdeckungen standardisiert oder individuell angefertigt
Mauerabdeckungen standardisiert oder individuell angefertigt
Mauerabdeckung INDIVIDUAL
Kanttechnik
Nach gelieferter Detailzeichnung gefertigte Aluminium-Mauerabdeckungen, lieferbar in verschiedenen Blechdicken und RAL-Farbtönen.
Mauerabdeckung System
Mauerabdeckungen in Standardausführungen
Die KANTMANUFAKTUR bietet Beratung von Ort an, bei der alle wichtigen Attikadetails an Hand der Flachdachrichtlinie ermittelt und festgelegt werden.
Standardisierte, vorgefertigte zur Konfektionierung auf der Baustelle, lieferbar in verschiedenen Blechdicken und RAL-Farbtönen.
Oberfläche/Standardfarbton: Anthrazit- Pearls- Beschichtung, optional: Aluminium natur, eloxiert, farbig eloxiert, einbrennlackiert (RAL-Farbton)
Möglich ist auch die Lieferung von Aluminiumblechen und Strangpressprofilen zur bauseitigen Kantung vor Ort.

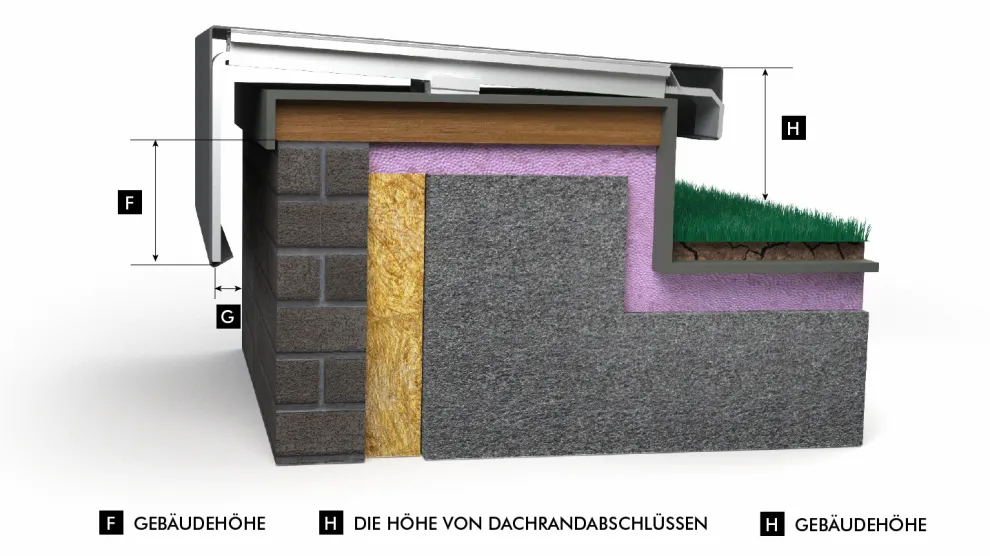

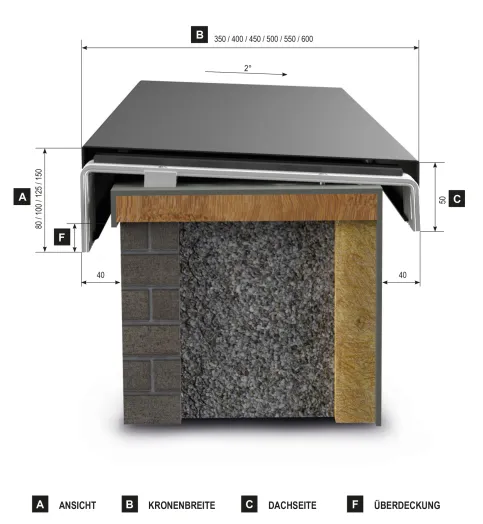

Flachdachrichtlinien für die Mauerabdeckung
Maß F (Gebäudehöhe):
bis 8 m ≥ 5 cm
bis 20 m ≥ 8 cm
über 20 m ≥ 10 cm
Maß H:
Die Höhe von Dachrandabschlüssen soll bei Dachneigungsgruppe I ca. 10 cm und bei Dachneigungsgruppe II-IV 5 cm über der Oberfläche bzw. Kiesschüttung betragen.
Maß G (Gebäudehöhe):
bis 8 m ≥ 2 cm
über 8 m bis bis 20 m ≥ 2 cm
über 20 m ≥ 10 cm
bei Putz ≥ 4 cm
bei Kupfer ≥ 4 cm
Farbtöne
Farbton Alu Natur
Farbton nach Eloxal Farbtonkarte
Farbton nach Pearls Farbtonkarte
Farbton nach RAL Farbtonkarte
Mauerabdeckung INDIVIDUAL
hausgürtel® BA INDIVIDUAL

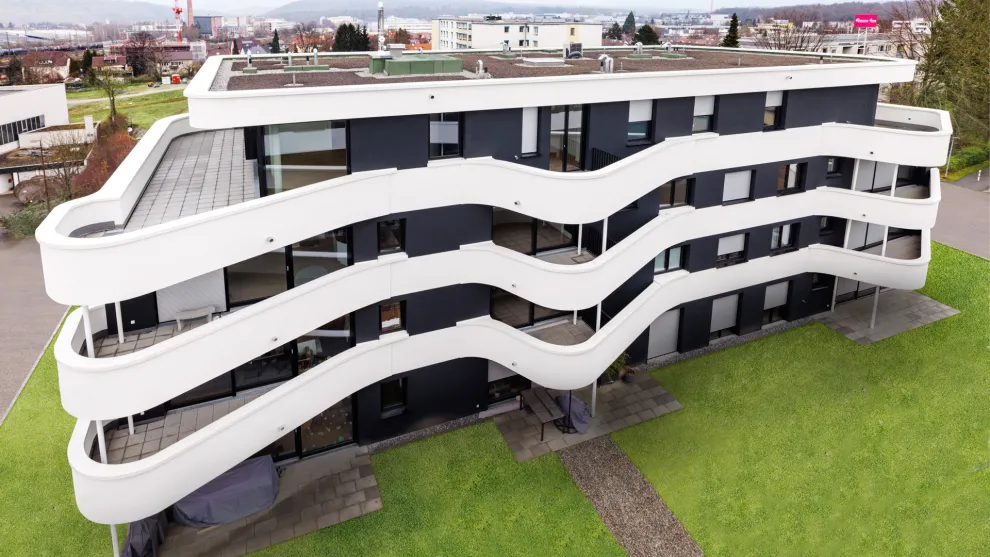

Die Brüstungsabdeckungen der Serie BA INDIVIDUAL werden aus Aluminium-Blechen individuell nach Kundenwünschen hergestellt. Bleche aus Kupfer und Edelstahl sind auf Anfrageebenfalls möglich, ebenso, je nach Blendenform, Ecken und Sonderformteile. Die Blenden werden „unsichtbar“ mittels Halter befestigt.
Für besondere ästhetische Ansprüche lassen sich die Abdeckungen entweder mit einer Eloxalbehandlung oder eine Kunststoffbeschichtung in allen RAL-Farbtönen optisch veredeln.
hausgürtel® BA INDIVIDUAL, Fertigung gemäß EN 1090 – 1:2012-03, Leistungserklärung CE-Zeichen nach Bauproduktenverordnung EU 305/2011
Lieferlänge (mm): 3000, 4000, 5000 oder individuell nach Kundenwunsch
Abdeckbreite für Wanddicke (mm): 350 (280), 400 (330), 450 (380), 500 (430), 550 (480), 600 (530)
Befestigung: W- oder Patenthaltersystem gemäß DIN EN 1991-1-4:2010-12, Windlasten
Dicke (mm): 1,0 1,5, 2,0, 2,5, 3,0 oder individuell nach Kundenwunsch, gemäß DIN EN 1991-1-4:2010-12, Windlasten
Zubehör: W-Halterprofil/Stoßverbinder, Patenthalter mit Zugraster, Aufkantungen und Endkappen
Optionale Bearbeitung: Lochen, Prägen, Stanzen, Lasern
Kanttechnik
hausgürtel® BA INDIVIDUAL Kanttechnik Typ 1
hausgürtel® BA INDIVIDUAL Kanttechnik Typ 2
hausgürtel® BA INDIVIDUAL Kanttechnik Typ 3
hausgürtel® BA INDIVIDUAL Kanttechnik Typ 4
hausgürtel® BA INDIVIDUAL Kanttechnik Typ 5
Formteile
W-Halter
Patenthalter
Verbinder
WS-Verbinder
T-Formteil Standard
T-Formteil mit Keil als Rucksackecke
aufkantungen Standard und mit EKÜ
Endkappe
Rundung polygonal
Rundung rund
Giebelecke
Traufecke
Empfehlungen für die Materialdicke
In Bezug auf die Gesamtabwicklung werden folgend Materialdicken empfohlen:
bis 500 mm Gesamtabwicklung: 1,5 mm
ab 510 mm Gesamtabwicklung: 2,0 mm
ab 720 mm Gesamtabwicklung: 2,5 mm
ab 840 mm Gesamtabwicklung: 3,0 mm
Bei Unterschreitungen kann vom Hersteller keine Gewähr für Schäden durch die Oberflächen-Veredelung oder Abdrücke durch die Halter übernommen werden. Ebenso wird keine Gewähr für die statische Sicherheit und daraus resultierenden Folgeschäden jedweder Art übernommen.
Mauerabdeckung SYSTEM
Mauerabdeckung SYSTEM
hausgürtel® BA Standard

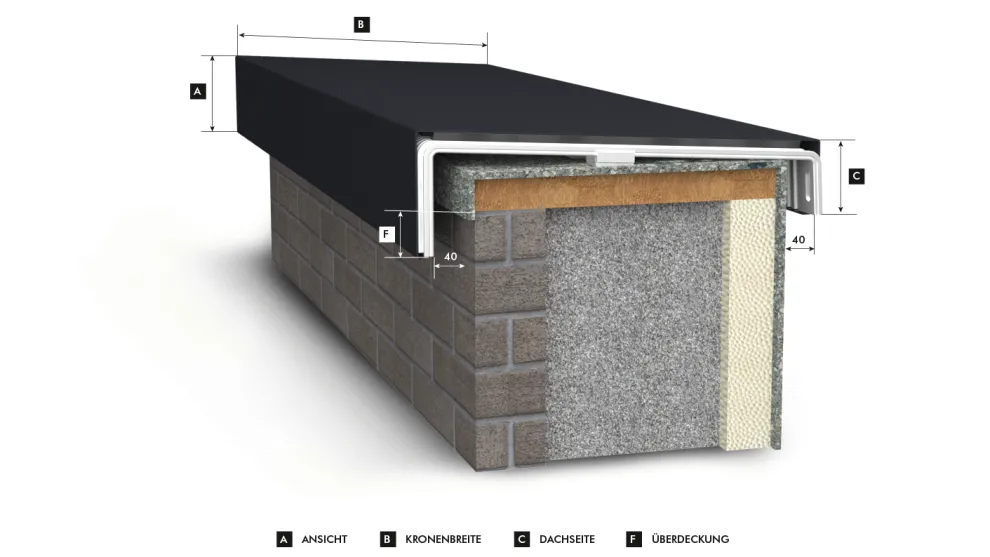

Die Brüstungsabdeckungen der Serie BA werden aus gekanteten Aluminium-Blechen hergestellt. Die Blenden werden „unsichtbar“ mittels Halter befestigt.
Für gehobene ästhetische Ansprüche kann eine Kunststoffbeschichtung in Anthrazit Pearls die Blenden optisch aufwerten.
hausgürtel® BA Standard, Fertigung gemäß EN 1090 – 1:2012-03, Leistungserklärung CE-Zeichen nach Bauproduktenverordnung EU 305/2011
Lieferlänge (mm): 3000 oder 4000
Abdeckbreite für Wanddicke (mm): 350 (280), 400 (330), 450 (380), 500 (430), 550 (480), 600 (530)
Dicke (mm): 1,5 oder 2,0 gemäß DIN EN 1991-1-4:2010-12, Windlasten

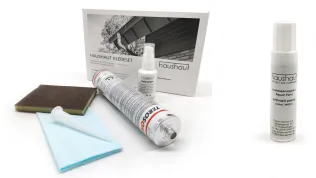

Zubehör: W-Halterprofil/Stoßverbinder, Aufkantung, Endkappe, Klebeset, Lackstift, Fixecke, variable Ecke
Zubehör
Mauerabdeckung mit Konzept

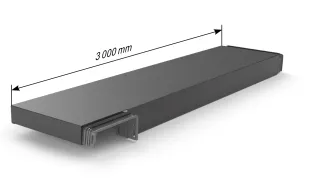

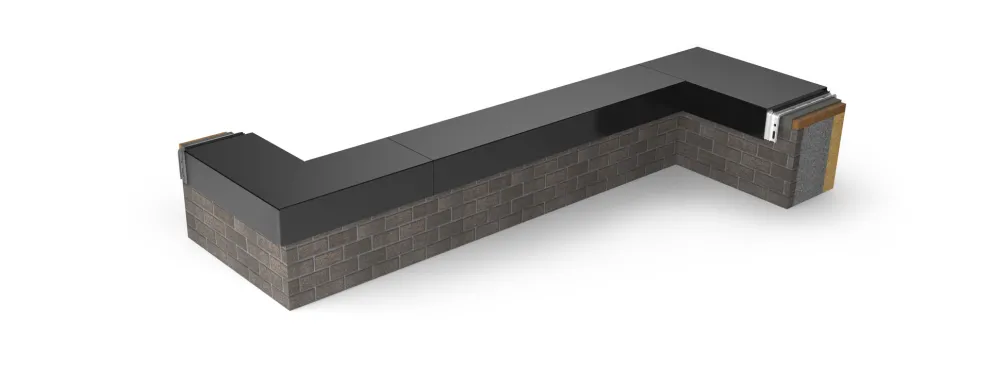

Fixecke 3000 mm

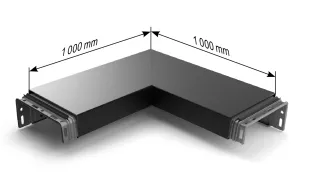

Variable Außen- und Innenecke 1000 x 1000 mm

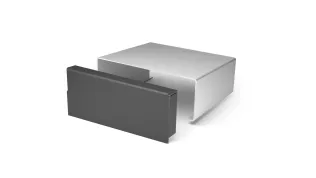

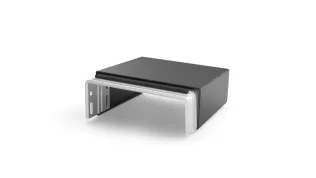

Endklappe, lose

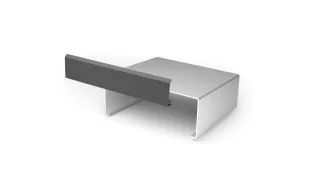

Aufkantung, lose
