Die Systemlösung minimal windows® pivot

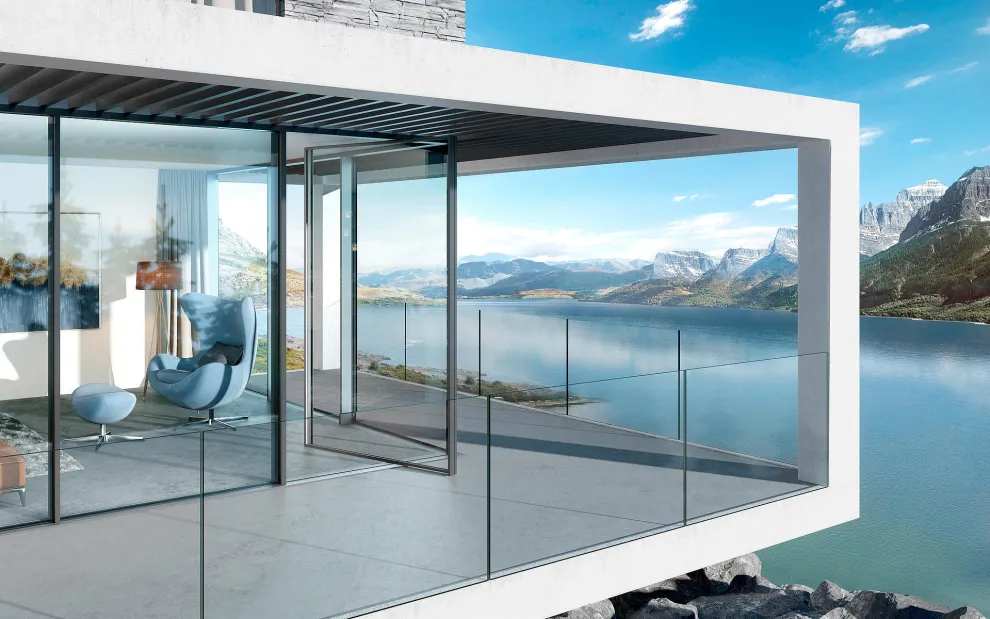

minimal windows® pivot Wendeflügel, Außenansicht | Foto: ©french + tye
Produktbeschreibung
minimal windows® pivot ist ein Glaswendeflügel, der sich um eine vertikale Achse dreht. Im geschlossenen Zustand integriert sich der Glaswendeflügel vollständig in die gesamte Glasarchitektur und ist nahezu unsichtbar. Der sich nach innen oder außen öffnende Flügel wird in Glas, Aluminium und Edelstahl angeboten.
Der äußere Rahmen kann vollständig in Wände, Decken und Böden integriert werden, sodass ein flächenbündiger Abschluss entsteht. Im offenen Zustand entsteht so ein schwellenloser Übergang zwischen Innenraum und Außenbereich.

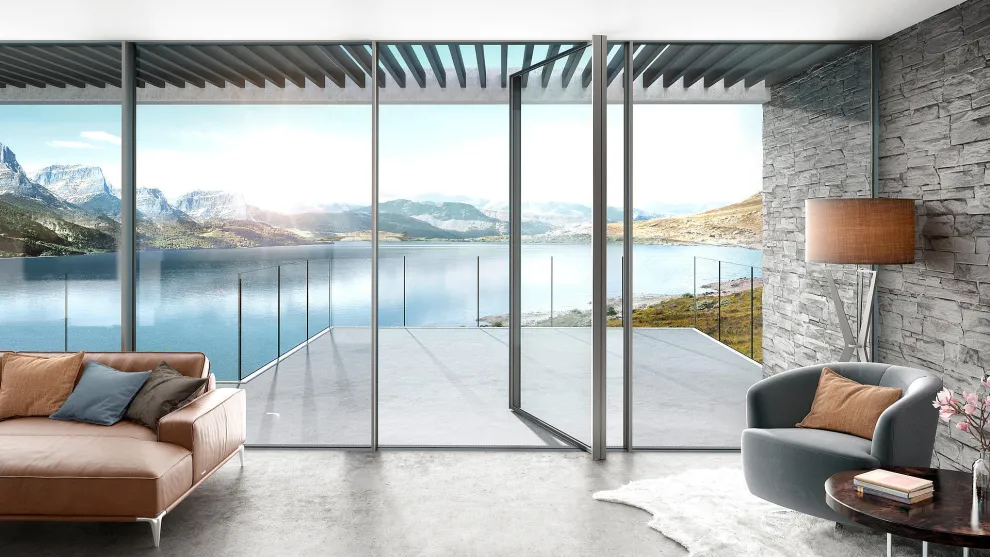

minimal windows® pivot Wendeflügel, Innenansicht Foto: ©miysis

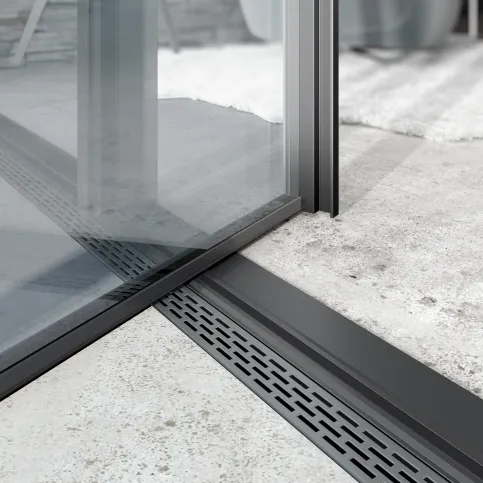

minimal windows® pivot Wendeflügel, Detail | Foto: ©miysis
Produktmerkmale
Keller minimum windows® pivot integriert sich flexibel in die beiden windows® Serien. Sechs Modulvarianten bieten verschiedene Verriegelungsmöglichkeiten, je nach Kundenwunsch.
Der Glaswendeflügel lässt sich in 90° Öffnungsstellung arretieren und in Höhe, Tiefe und zur Seite justieren. Im offenen Zustand entsteht ein schwellenloser Übergang zwischen Innenraum und Außenbereich und ist somit barrierefrei.
Alle Systeme sind mit einer Mehrfachverriegelung ausgestattet, die einen sehr guten Einbruchschutz bietet. Optional sind verschiedene Zusatzausstattungen lieferbar und lassen sich mit einer breiten Palette an Sicherheitszubehör kombinieren.
Für eine zuverlässige Drainage sorgt ein speziell dafür entwickeltes Hohlkammerprofil aus PVC, alternativ eine verdeckt montierte Drainagerinne mit Edelstahlabdeckung.
Technische Details
Technische Informationen | minimal windows® pivot | minimal windows®4+ pivot |
Maximale Flügelbreite | 1.800 mm | 1.800 mm |
Maximale Flügelhöhe | 3.000 mm | 3.000 mm |
Minimaler Abstand zur Drehachse | 150 mm | 150 mm |
Maximaler Abstand zur Drehachse | Halbe Flügelbreite | Halbe Flügelbreite |
Maximales Flügelgewicht | 250 kg | 350 kg |
Justierung Flügel in drei Richtungen | +/- 3 mm | +/- 3 mm |
Barrierefreiheit | DIN 18040-1, DIN 18040-2 | DIN 18040-1, DIN 18040-2 |
Luftdurchlässigkeit | Klasse 4 gemäß EN 12207 | Klasse 4 gemäß EN 12207 |
Schlagregendichtheit | Klasse 6A gemäß EN 12208 | Klasse 7A gemäß EN 12208 |
Widerstandsfähigkeit gegen Windlast | Klasse C2/B3 gemäß EN 12210 | Klasse C3/B4 gemäß EN 12210 |
Einbruchsicherheit | bis RC2 gemäß EN 1627 | bis RC2 gemäß EN 1627 |
