Ferrofix für den gewerblichen Einsatz
Einsatzbereiche
Einsatz der Abläufe innerhalb von Gebäuden zur Entwässerung von Böden und Decken; in Hygienebereichen, Industriebereichen, etc.,
Edelstahlabläufe nach DIN EN 1253 kommen speziell in Großküchen und Betrieben - meist aus hygienischen Gründen - zum Einsatz.
Entwässerungsrinnen und Bodenwannen werden dort eingesetzt, wo viel Abwasser anfällt und Betrieb und Arbeitsablauf nicht gestört werden dürfen. Bei groben Schmutzteilen (z.B. in Großküchen) sind Kastenrinnen und Bodenwannen geeignet. Schlitzrinnen sind für Flächen mit häufigem Fahrverkehr besser geeignet.
Lieferumfang
Ablaufkörper, Aufsatzstücke, Zulaufstutzen, Roste, Abdeckplatten, Bauschutzabdeckung, Geruchverschluss, Rückstauverschlüsse, Dichtungen
Zubehör: Zu- und Ablaufstutzen, Aufsatz- und Zwischenstücke, Abdichtungsbahnen, Rückstauverschlusseinsätze, Schlammeimer und Geruchverschlüsse, RosteDas Baukastensystem ermöglich eine individuelle Zusammenstellung der einzelnen Abläufe und damit optimale Anpassung an die Bauaufgabe.
Kastenrinnen, Bodenwannen und Schlitzrinnen werden individuell nach Aufmaßblatt gefertigt und einbaufertig geliefert.
Werkstoffe
Edelstahl, Werkstoff-Nr. 1.4301 (auf Anfrage auch 1.4571)
Ferrofix Abläufe
Bodenabläufe aus Edelstahl nach DIN EN 1253
Die Ablaufkörper werden in DN 70, DN 100 und DN 125 angeboten. Neben Abdichtungsmöglichkeiten über Pressdichtungsflansche können auch Dünnbettaufsatzstücke verwendet werden. Eine Kombination von Grundkörpern/Aufsätzen erlaubt die Verwendung von zwei Abdichtungsarten.
Beim System 125 kommen Roste mit den Abmessungen 110 x 110 mm, 120 x 120 mm und 150 x 150 mm zur Anwendung
Das System 200 ist mit Rosten in den Abmessungen 150 x 150 mm, 200 x 200 mm und 300 x 300 mm kombinierbar.

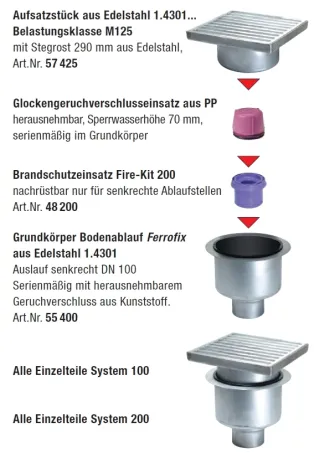

Beispiel für die Kombination im Baukastensystem
Einbauvorteile
Leichter Einbau durch variables Aufsatzstück: drehbar, neigbar und höhenverstellar
Leichte Wartung durch herausnehmbaren Geruchsverschluss
Brandschutzeinsatz Fire-kit einsetzbar
Auch mit Designrosten oder befliesbarer Abdeckung kombinierbar (System 100)
Baukastensystem für individuelle Lösungen
Individuelle Kombination im Baukastensystem
Durch das übergreifende Baukastensystem lassen sich passende Bauteile einfach kombinieren und damit spezielle Sonderlösungen realisieren. Beispielsweise kann ein Kunststoff-Ablaufkörper mit einem Zwischenstück und Aufsatzstück aus Edelstahl komplettiert werden.
Ferrofix Entwässerungsrinnen, Bodenwannen
Ferrofix Entwässerungsrinnen und Bodenwannen aus Edelstahl
Kastenrinnen können in Längen bis sechs Meter am Stück geliefert werden. Die Rinnenbreite kann in 50 mm-Schritten von 150 bis 1000 mm gewählt werden. Sonderabmessungen sind auf Kundenwunsch projektbezogen nach Rücksprache möglich.
Die Rinnen verfügen über eingearbeitete Gefälle und sind in standardmäßig mit einem Ablaufstutzen versehen. Dort kann ein Edelstahlablaufkörper angeschlossen werden. Die Roste könne als Gitterroste oder als Stegroste ausgeführt werden.

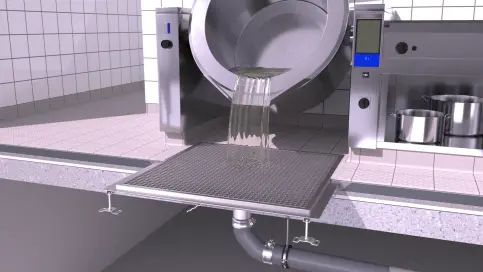

Bodenwannen sind in rechteckiger oder quadratischer Form lieferbar. Auch hier sind individuelle Lösungen nach Rücksprache möglich.
Schlitzrinnen Ferrofix aus Edelstahl
Die Schlitzrinnen werden mit einer Schlitzbreite von 20 mm angefertigt. In ungeflanschter Ausführung sind Längen bis sechs Meter realisierbar. Der Abflussanschluss erfolgt über einen Sinkkasten mit nachgeschalteten Bodenablauf. Dadurch sind beispielsweise auch Schlitzrinnen in L- oder T-Form möglich.
Besonderheiten Ferrofix Entwässerungsrinnen
Hohe Produktqualität in Formgebung und Verarbeitung
Standardisierte Teilefertigung auf CNC-Maschinen
Schutzgasschweißung mit Formiergashinterspülung auf der Rinneninnenseite, daher Vermeidung von Oxidation bzw. Verzunderung der Oberfläche im Schweißnahtbereich
Rinneninnenflächen werden im Tauchbad gebeizt.
Alle Rinnen sind auf Dichtheit, Material- und Verarbeitungsgenauigkeit sowie Oberflächenqualität geprüft.
Gitterroste und Stegroste aus Edelstahl sind gebeizt und dadurch optimal zu reinigen. Gitterroste sind rutschhemmend mit Gleitschutz und entsprechen dadurch der Bewertungsgruppe der Berufsgenossenschaft R 11.
