Kingspan ESSMANN Lichtbänder und Lichtbandklappen ID 600 und ID 1200 plus, EAD LB
Case Studies Tageslicht- und Dachsicherungskonzepte

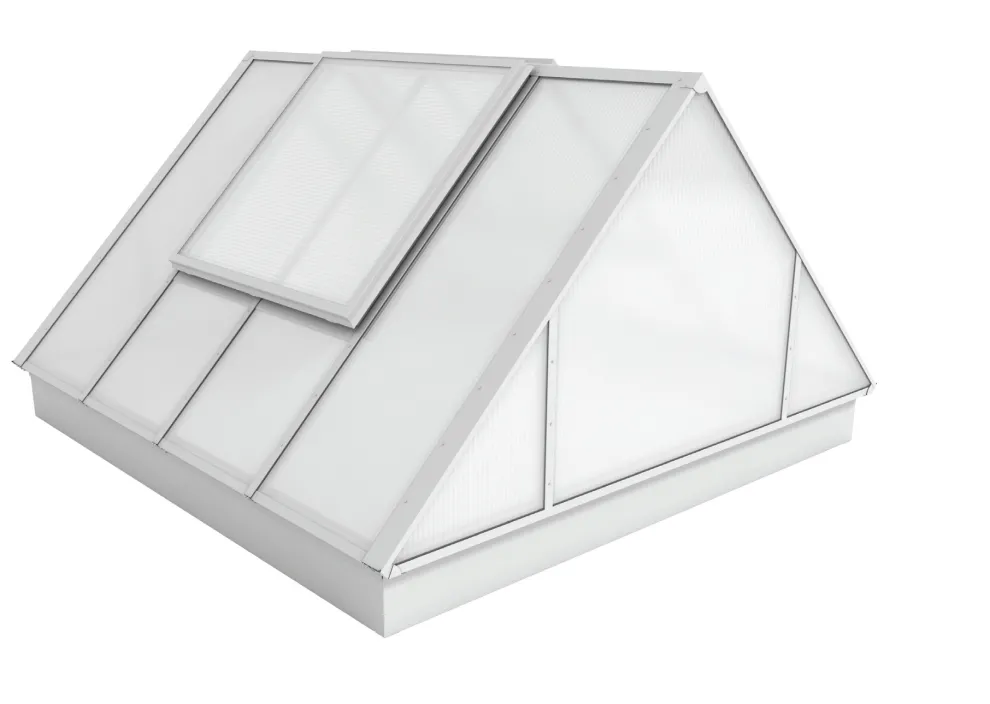

Kingspan ESSMANN Sattel- und Shedlichtbänder SLB basic und SLB plus
Die Kingspan ESSMANN Sattel- und Shedlichtbänder SLB basic und SLB plus bieten eine besondere Optik und vielfältige Verglasungsmöglichkeiten. Sie sind sowohl für die natürliche Be- und Entlüftung als auch für den Rauch- und Wärmeabzug geeignet. Das thermisch getrennte Sattellichtbandsystem SLB plus eignet sich insbesondere für den Einsatz bei erhöhten Anforderungen an Wärmedämmung, Dichtheit und Kondenswasserschutz. Beide Systeme sind mit 30° oder 45° Neigung erhältlich. Auf Anfrage sind Shedlichtbänder (30 / 60°) als Objektlösung möglich.
Kingspan ESSMANN® Sattellichtbandsystem SLB basic
In den Spannweiten von 1 – 5 Meter in beliebiger Länge erhältlich
Unterschiedliche, spannweitenunabhängige Verglasungsvarianten für verschiedenste Anforderungen wie Wärme-, Sonnen-, SchalloderEmissionsschutz und harte Bedachung erhältlich
Sonderformen für eine besondere Optik
Auch als lüftbare und RWA-Ausführung mit Klappen und entsprechenden Antrieben erhältlich
Spannweitenunabhängige Verglasungsvarianten erhältlich
Verglasungsausführung als harte Bedachung mit Glasvlies oder HDS möglich
Weitere Verglasungsvarianten für besondere Anforderungen (z. B. GFK) verfügbar
Im Brandschutzkonzept als ausschmelzbare Fläche gemäß DIN 18230-1 anrechenbar
Ausführungen zur Abtragung hoher Schneelasten möglich
Effiziente Anschlusstechnik durch Zargensicherheitsanschluss ZSA (optional) aus EPDM für Blechdachanschluss
Zugelassen gemäß Allgemeiner Bauartengenehmigung (aGB‘s) Z-10.19-831 und Europäisch Technischer Bewertung ETA 17/0484
Kingspan ESSMANN® Sattellichtbandsystem SLB plus
thermisch getrennte Profilsysteme
Isolationsfähigkeit im Auflagenbereich durch PVC-Hohlkammerprofile
Verstärkte Vermeidung von Kondenswasser bei erhöhten Anforderungen mittels optionaler Dämmung im Auflagenbereich
Erweiterbarkeit durch Modularität und vielfältiges Zubehör
Thermisch getrennte Klappensysteme

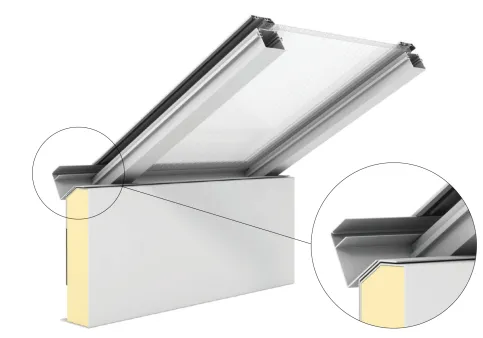

Sattellichtband SLB basic im Querschnitt

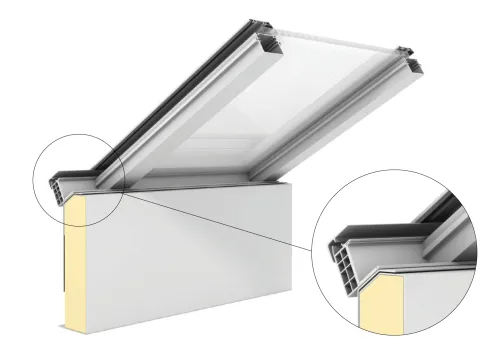

Sattellichtband SLB plus im Querschnitt
Kingspan ESSMANN gewölbte Lichtbänder LB basic
Mit der erweiterbaren Funktionalität ist das Lichtband LB basic ein System für Standardanforderungen im industriellen Flachdach. Das gewölbten Lichtbänder LB basic ist in diesem Bereich eine ideale Lösung zur reinen Belichtung, Belüftung oder für komplexe Rauch- und Wärmeabzugsanlagen.
Lichtband basic

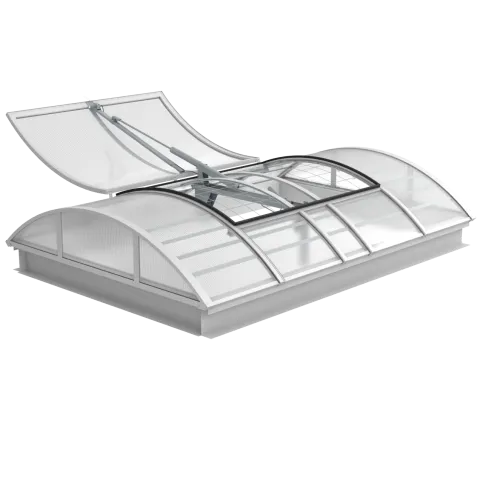

Lichtband basic mit Vollklappe

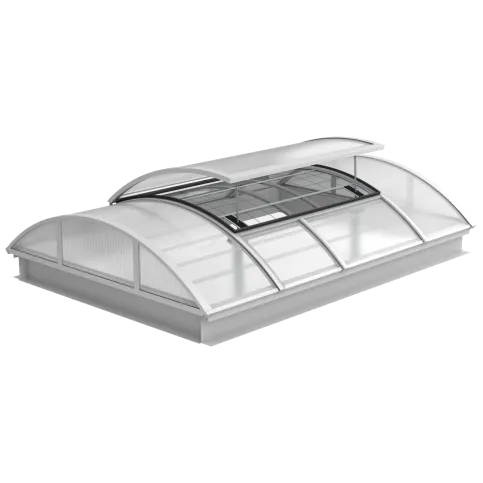

Lichtband basic mit geschlossener Firstklappe
Lichtband LB basic mit 24 48 V NRWG
In den Spannweiten von 1 - 6 Metern in beliebiger Länge erhältlich
Erweiterbarkeit durch Modularität und Zubehör
Unterschiedliche Verglasungsvarianten für verschiedenste Anforderungen erhältlich
Im Brandschutzkonzept als ausschmelzbare Fläche gemäß DIN 18230-1 anrechenbar
Zugelassen gemäß Allgemeiner Bauartengenehmigung (aGB’s) Z-10.19-821 und Europäisch Technischer Bewertung ETA-17/0482
Einsatz für industrielle Flachdächer (z. B. Lagerhallen) bis zu einer Dachneigung von maximal 20°*) (parallel zum First maximal 5°), Neubau und Sanierung
Kingspan ESSMANN gewölbte Lichtbänder LB plus
Das Lichtband LB plus ist eine energetisch hochwertige, thermisch getrennte, gewölbte Aluminium- und PVC-Profilkonstruktion. Es eignet sich insbesondere für den Einsatz bei erhöhten Anforderungen an Wärmedämmung, Dichtheit und Kondenswasserschutz.
Lichtband plus
Lichtband plus mit Vollklappe

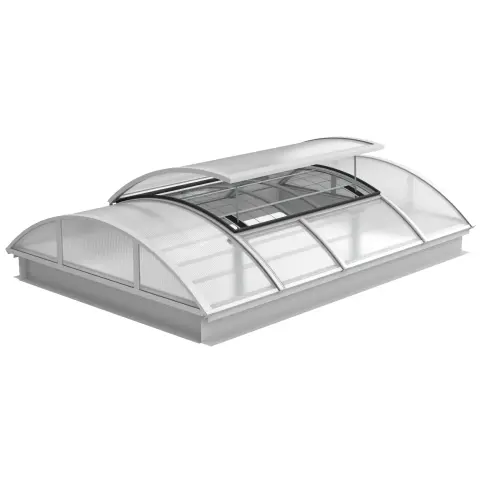

Lichtband plus mit geschlossener Firstklappe
Lichtband plus mit 24/48 V NRWG
In den Spannweiten von 1 - 6 Metern in beliebiger Länge erhältlich
Sehr gute U-Werte durch thermisch getrennte Profilsysteme
Erweiterbarkeit durch Modularität und vielfältiges Zubehör, u. a. für Lüftung, RWA und Sicherheit
Unterschiedliche Verglasungsvarianten für verschiedenste Anforderungen erhältlich
Im Brandschutzkonzept als ausschmelzbare Fläche gemäß DIN 18230-1 anrechenbar
Zugelassen gemäß Allgemeiner Bauartengenehmigung (aGB’s) Z-10.19-821 und Europäisch Technischer Bewertung ETA-17/0482
Einsatz für industrielle Flachdächer (z. B. Messe-, Sport-, Ausstellungs-, Gewerbe- und Verwaltungsgebäude) bis zu einer Dachneigung von maximal 20°*) (parallel zum First maximal 5°), Neubau und Sanierung
Zubehör für Lichtbänder
Freitragende Zarge und Aufsetzzarge für Lichtbänder
Ab- und Durchsturzsicherung für Lichtbänder
Integrierte Durchsturzsicherung für Lichtbänder
Insektenschutzgitter für Lichtbänder

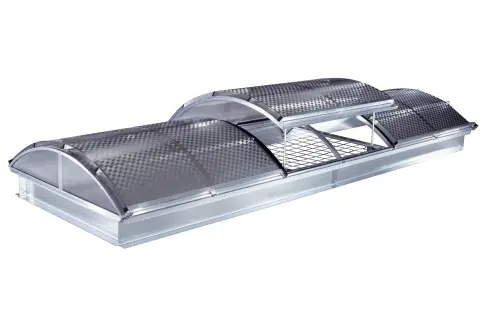

Hagel-, Durchsturz- und Sonnenschutz für Lichtbänder
Freitragende Zarge FR Z LB und Aufsetzzarge AS Z LB

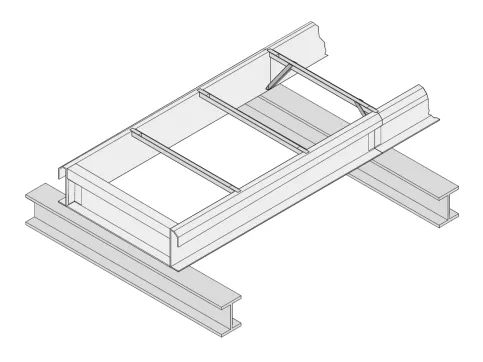

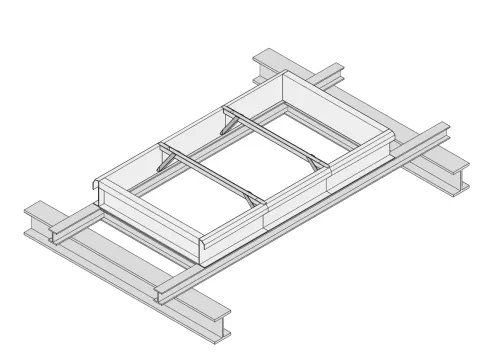

Freitragende Zarge FR Z LB
für Dachkonstruktionen, die keine durchgehende, aufliegende Zargenkonstruktion zulassen
aus verzinktem Stahlblech
auf individuelle statische Anforderungen anpassbar
Wärmedämmung der Zarge bis zu einer Dicke von 80 mm möglich
für Neubau und Sanierung
Aufsetzzarge AS Z LB
für Dachkonstruktionen, die ein komplettes Auflager der Zarge erlauben
aus verzinktem Stahlblech
auf individuelle statische Anforderungen anpassbar
Wärmedämmung der Zarge bis zu einer Dicke von 80 mm möglich
für Neubau und Sanierung

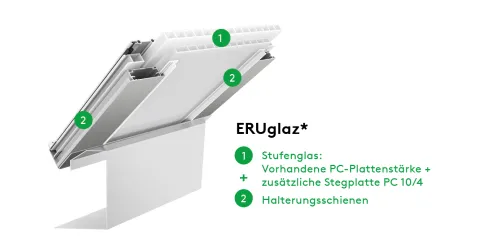

ERUglaz* Stufenglas für die energetische Sanierung von Lichtbändern
ERUglaz Stufenglas für Lichtbänder
Sanierung gewölbter Kingspann ESSMANN Lichtbänder LB classic, LB basic und LB plus
Verbesserung der Ut-Werte und dadurch des gesamten U-Werts (Urc) des Lichtbands
Reduzierung der CO2e Emissionen durch Materialersparnis
Zeit- und kosteneffizient
Verbesserte Schallschutzwerte
Optionale Ausführung als harte Bedachung
*ERUglaz = Emission Reduction Unit glazing
Ab- und Durchsturzsicherung EAD LB
für Neubau und Sanierung/Nachrüstung
nach technischer Klärung auch für Fremdfabrikate einsetzbar
erfüllt die Primäranforderung der ASR A2.1
zertifiziert nach GS-BAU-18:05-2020, Fallhöhe 1,20 m (600 Joule) / 2,40 m (1.200 Joule)
kompatibel mit Kingspan ESSMANN NRWGs und Lüftungsantrieben
Integrierte Durchsturzsicherung ID 600 / ID1200 plus
dauerhafte Durchsturzsicherung geprüft mit 600 / 1200 Joule Prüflast
bei gegebenen baulichen Voraussetzungen auch für Lichtbänder anderer Hersteller einsetzbar
Stahl bandbeschichtet
einfache Montage bei der Lichtband-Sanierung
erfüllt die Primäranforderung der ASR A2.1 der Kategorie (ohne Verglasung)
entspricht den Anforderungen der DIN 4426
Zertifiziert nach GS-BAU-18
ID 600 ist nur zur Nachrüstung und Sanierung geeignet, nicht für den Neubau
Insektenschutzgitter ISG LB
Schutz vor Insekten, grobem Schmutz und Laub
z. B. Lebensmittelindustrie, Großküchen, Labore, Institute usw.
nachrüstbar
aus Aluminium und Gaze
Insektenschutzgitter MosquitoMesh LB SHEV für Lichtbänder
Insektenschutzgitter MosquitoMesh LB SHEV
Schutz vor Insekten, Vögeln und einfallendem Schmutz für gewölbte Lichtbandeinzelklappen mit NRWG F6 LB und Lüftungsfunktion
aus Aluminium und Insektengitter
keine Reduzierung des Aa-Werts
keine Beeinflussung der Lichteinfallfläche
einfache Montage auch bei Nachrüstung
Lüftungsfunktion mit max. 300 mm Hubhöhe
HDS LB für Lichtbänder
Hagel-, Durchsturz- und Sonnenschutz HDS LB:
perforiertes Aluminiumblech ("Laubbaumeffekt")
erfüllt die Anforderungen an die harte Bedachung gemäß DIN EN 13501
Neubau und Nachrüstung
Hintergrundinformationen: Lichtbänder
- *)
- Größere Neigungen auf Anfrage
