Kingspan ESSMANN Lichtkuppeln
Übersicht Kingspan ESSMANN Lichtkuppeln und Flachdachfenster
Download PDF Kingspan ESSMANN Lichtkuppeln und Flachdachfenster, Lösungen für Bauvorhaben

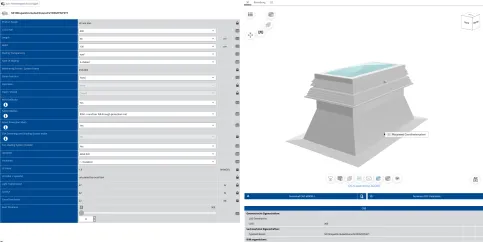

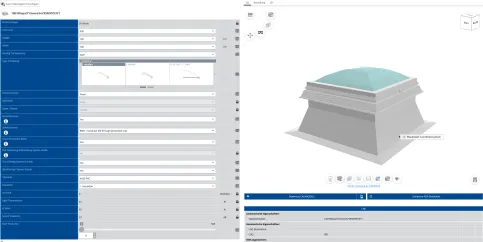

BIM-Konfigurator für Kingspan ESSMANN Lichtkuppel LK classic und Kingspan ESSMANN Lichtkuppel LK neo plus
BIM-Konfigurator Lichtkuppel LK classic
BIM-Konfigurator Lichtkuppel LK neo plus
Case Studies Tageslicht- und Dachsicherungskonzepte

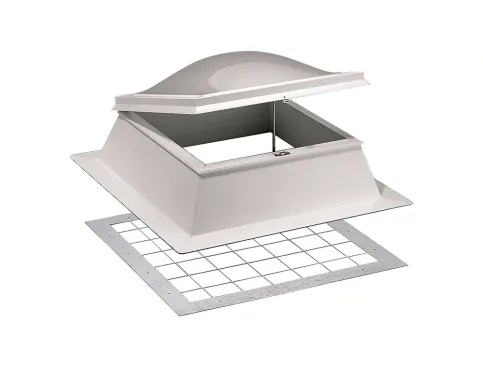

Kingspan ESSMANN Lichtkuppel LK classic
Die Kingspan ESSMANN Lichtkuppel LK classic ist in unterschiedlichen Verglasungsvarianten erhältlich und durch eine Vielzahl von Komponenten wie z. B. Rauch- und Wärmeabzugsgeräten (RWA), Lüftungsaggregate oder Durchsturzsicherungen funktional erweiterbar.
Kingspan ESSMANN Lichtkuppel LK classic
Erhältlich in 2- oder 3-schaliger Ausführung
Hochwertige Kunststoffverglasung, auf Wunsch klar oder opal eingefärbt
Stabiler Einfassrahmen mit angeformter zusätzlicher Regenkante als Witterungsschutz bei geneigtem Einbau
Kingspan ESSMANN Lichtkuppel LK classic PC-st
Zusätzliche 16 mm PC-Stegplatte für besondere Anforderungen an die Energieeffizienz
Reduzierung von Regengeräuschen durch ein oder zwei zusätzliche Kunststoffoberschalen
Einsatz auch in Kombination mit Aerogel-Füllung für optimierte Wärmedämmung im Verglasungsbereich
Für Neubau, Sanierung sowie Umrüstung bzw. Reparatur von Industrie-, Handels- und Verkaufshäusern. Sowohl die PC-Stegplatte als auch die Oberschalen sind im PVC Einfassrahmen aus der Kingspan ESSMANN Lichtkuppel LK classic Reihe integriert.

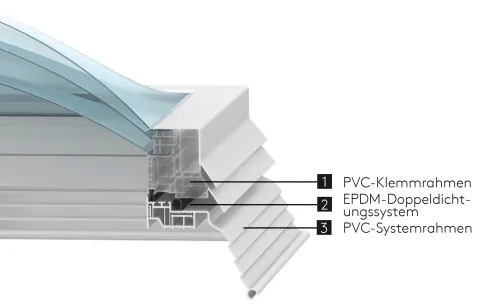

Lichtkuppel LK classic 3-schalig im Querschnitt, mit Sicherheitsrahmen SR (optional)

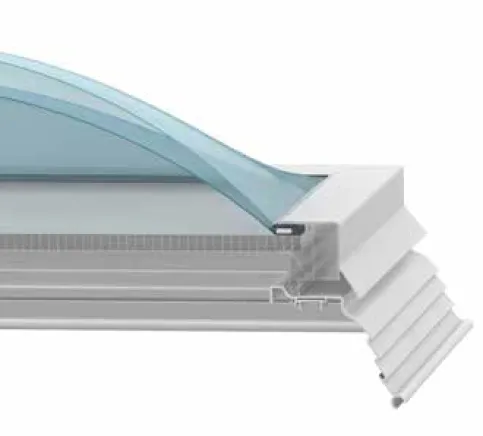

Lichtkuppel LK classic PC-st 2-schalig mit 16-mm PC-Stegplatte im Querschnitt, mit Sicherheitsrahmen SR (optional)

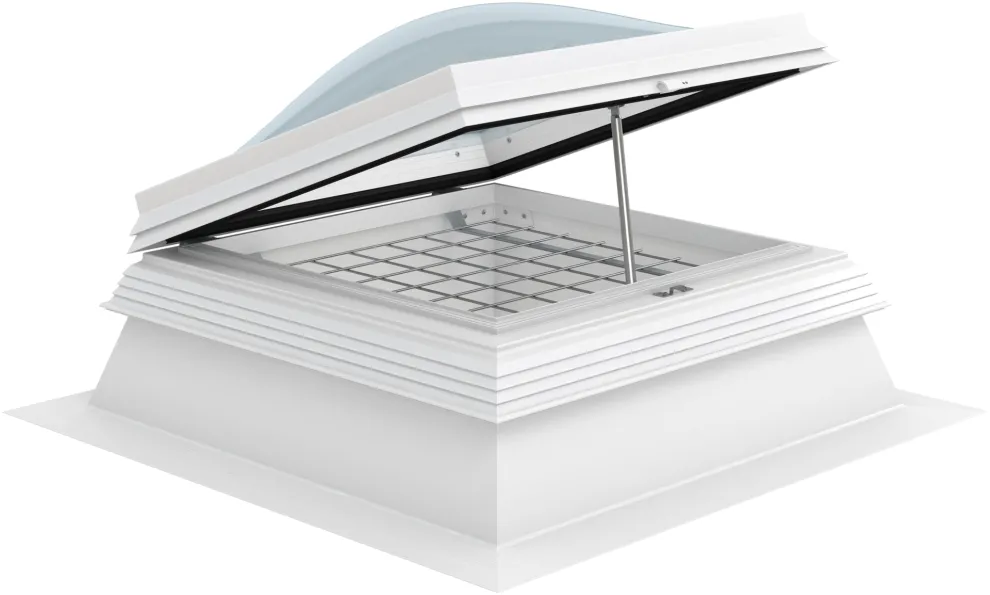

Kingspan ESSMANN Lichtkuppel LK neo plus
Mit dem thermisch getrennten Profilsystem bietet die Lichtkuppel LK neo plus optimale Eigenschaften im Hinblick auf Energieeffizienz und Luftdichtheit.
Kingspan ESSMANN Lichtkuppel LK neo plus
Besonders energieeffizient und verwindungssteif durch das thermisch getrennte Profilsystem
Geringe Luftdurchlässigkeit durch 3-fach Dichtung in Verbindung mit dem Systemrahmen SysRa
Systemrahmen SysRa ermöglicht einfachen Austausch bei Kingspan ESSMANN Lichtkuppeln und Fremdfabrikat-Aufsetzkränzen oder -Unterkonstruktionen
Kingspan ESSMANN Lichtkuppel LK neo plus PC-st
Besonders leicht und verwindungssteif bei reduziertem Wärmedurchgang durch die zusätzliche 16 mm PC-Stegplatte
Systemrahmen SysRa ermöglicht einfachen Austausch bei ESSMANN Lichtkuppeln und Fremdfabrikat- Aufsetzkränzen oder -Unterkonstruktionen
Einsatz auch in Kombination mit Aerogel-Füllung für optimierte Wärmedämmung im Verglasungsbereich
Der Klemmrahmen verfügt über eine zusätzliche C-Befestigungsnut, an der Lüftungs- und Aufstellaggregate flexibel mit der Kuppel verbunden werden können, ohne, dass Dichtungen oder thermische Trennungen unterbrochen werden müssen. Bei der Variante LK neo plus PC-st ist zusätzlich zu den Kunststoffschalen eine Polycarbonat-Stegplatte in den Einfassrahmen eingebaut. Hierdurch ergeben sich noch bessere U-Werte und eine verbesserte Situation beim Wärmedurchgang.

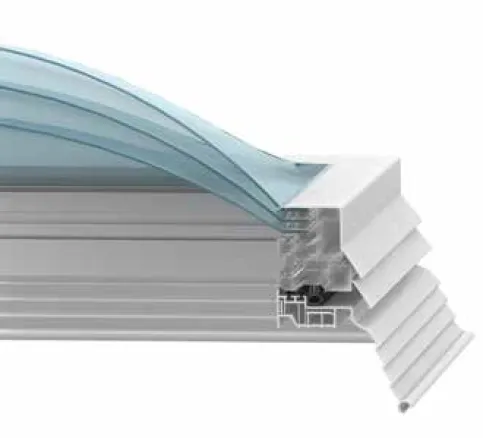

Lichtkuppel LK neo plus mit 3 Kunststoffschalen im Querschnitt

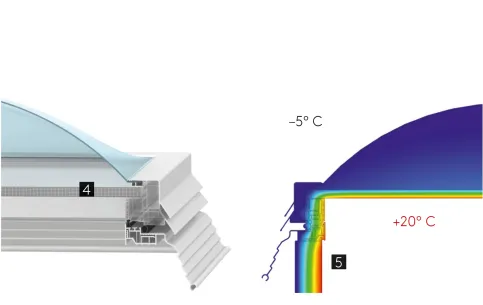

li.:Lichtkuppel LK neo plus PC-st mit 20 mm PC-Stegplatte und 1 Kunststoffschale im Querschnitt; re.: Isothermenverlauf Lichtkuppel LK neo plus PC-st 2–schalig
Kingspan ESSMANN Lichtkuppel-Sonderformen
Die Dunkelklappe LK DKL neo plus verhindert Lichttransmission durch die Haube und hat durch ihre Konstruktion einen optimalen Isothermenverlauf.

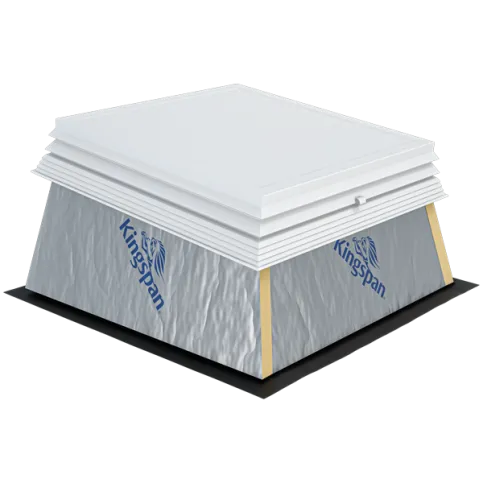

Dunkelklappe LK DKL neo plus
Lichtundurchlässiges Lüftungs- sowie Rauch- und Wärmeabzugssystem
Bei Sandwichelementen mit Aluminium-Deckschichten durchsturzsicher nach GS-BAU-18 (bis max. 300 mm Öffnungsweite)
Erfüllt bei Sandwichelementen mit Aluminium-Deckschichten die DIN EN 13501-5 Anforderung (harte Bedachung)
Thermisch getrennter Systemaufbau
RAL-Beschichtung auf Anfrage möglich

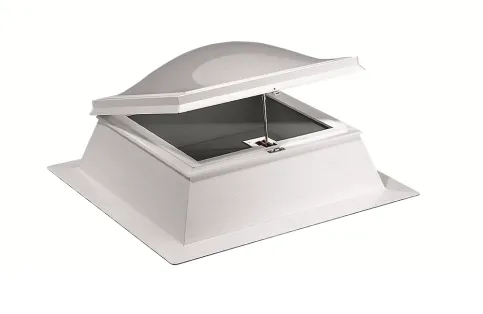

Lichtkuppel LK R classic
Erfüllt besondere, optische Ansprüche
Hochwertige Kunststoffverglasungen für unterschiedliche Einsatzzwecke
Aufbauhöhen in 15, 30 und 50 cm erhältlich
Für Neubau und Sanierung geeignet
Kann als starre und lüftbare Variante ausgeführt werden

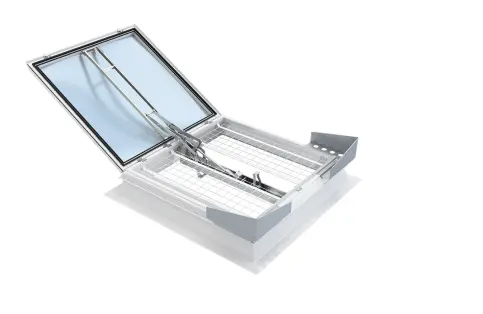

Dachausstiege und -einstiege und Einbruch- und Durchsturzsicherungen für Lichtkuppeln RSM LK, LK-L, LK-K
Kingspan ESSMANN® Dachausstiege und -einstiege für Lichtkuppeln

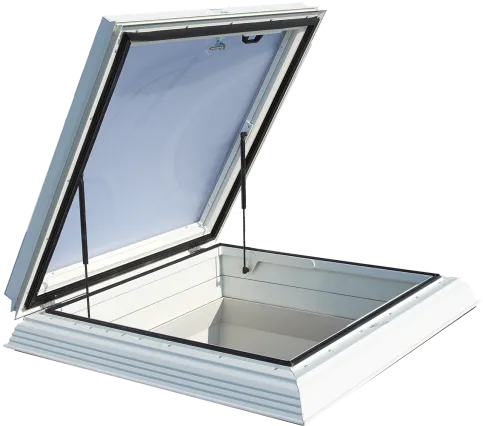

Kingspan ESSMANN Dachausstieg EDA-G (Gasfeder)
Produktvarianten
Dachausstieg EDA-G mit Gasfeder
Dachausstieg EDA-G mit Gasfeder und LM-Kettenmotor 24 V / 230 V
Dachausstieg EDA-M mit 24-V-Tandemmotor
Dachausstieg mit Scherenbeschlag DA 6/1
Alle Dachausstiegssysteme EDA-M und EDA-G als Nachrüstsatz für vorhandene Aufsetzkränze
Einbruch- und Auffangsicherung EBS RC1 & EBS RC3
Kingspan ESSMANN Einbruch- und Durchsturzsicherung EBS RC1
Kingspan ESSMANN Einbruch- und Durchsturzsicherung EBS RC3 geprüft nach DIN 18106 für alle Kingspan ESSMANN Lichtkuppeln
Integration in den Dachaufbau
Variabel anpassbar an Wärmedämmstärke von 80 - 300 mm
Verhinderung des Brandüberschlags von innen nach außen (DIN 18234)

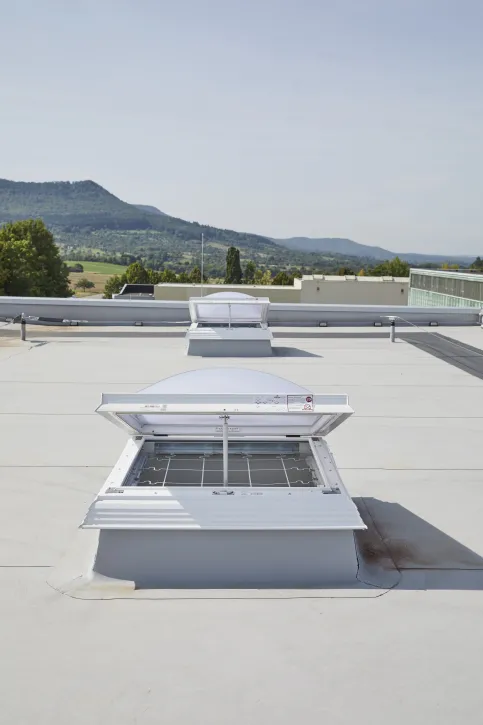

Ab- und Durchsturzsicherung RSM LK
zertifiziert nach GS-BAU-18:05-2020
kompatibel mit NRWG und Lüftungsantrieben
für Neubau und Nachrüstung

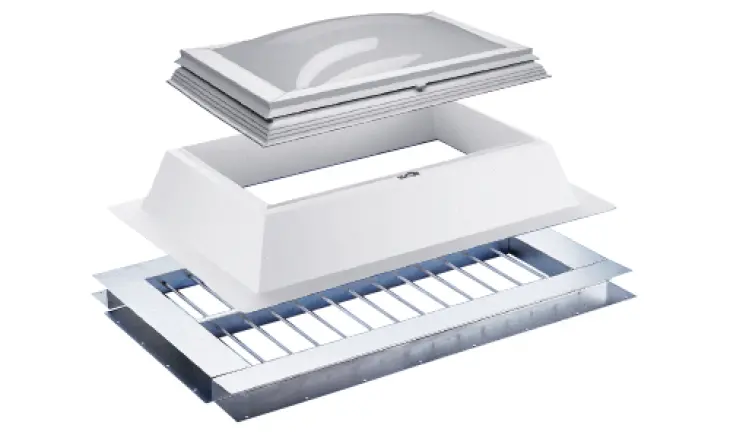

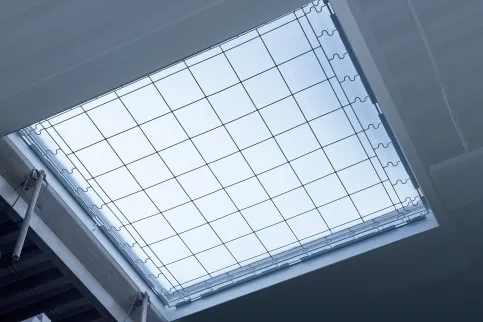

Ab- und Durchsturzsicherung EAD LK
Erfüllt die Primäranforderung der ASR A2.1
Bietet dauerhafte Ab- und Durchsturzsicherung
200 mm Raster (Standard); andere Maschenweiten auf Anfrage möglich
Bei werkseitiger Vormontage ist die Absturzsicherheit der Dachöffnung bereits nach Einbau des Aufsetzkranzes gegeben
Minimiertes Verletzungsrisiko bei Aufprall durch das innovative Falldämpfungssystem (IFS) in S-Form
Kurze Einnetzzeiten, da die bauseitigen Sicherungsnetze nach Einbau der Aufsetzkränze entfernt werden können
Kompatibel mit Kingspan ESSMANN NRWGs und Lüftungsantrieben
Zertifiziert nach GS-BAU-18:05-2020, Fallhöhe 1,20m (600 Joule) oder 2,40m (1.200 Joule)
Auffangsicherungen LK-L und LK-K
kompatibel mit NRWG und Lüftungsantrieben
Typ LK-K kann unabhängig von der eingebauten Lichtkuppel in jeder Dachöffnung verbaut werden
Neubau und Sanierung

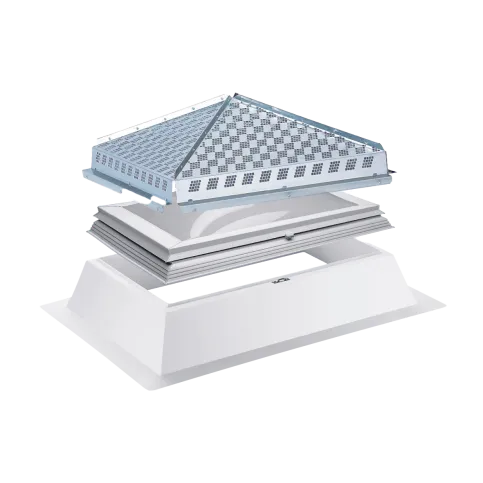

Hagel-, Durchsturz- und Sonnenschutz HDS LK
perforiertes Aluminiumblech ("Laubbaumeffekt")
erfüllt die Anforderungen an die harte Bedachung gemäß DIN EN 13501
Neubau und Nachrüstung
Insektenschutzgitter ISG LK
Schutz vor Insekten, grobem Schmutz und Laub
nachrüstbar
einfache Montage

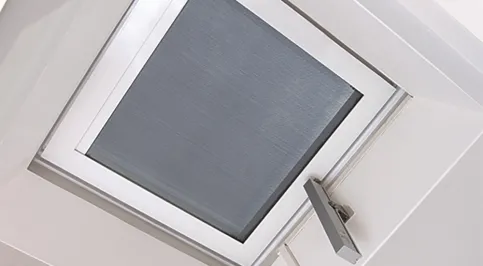

Verdunkelungs- und Verschattungsanlage EVA
Stoffvarianten für Verschattung oder Verdunkelung wählbar
Wärmeschutz bei hohen Außentemperaturen
Blendschutz
per Fernbedienung steuerbar
Bürstenabdichtung vermindert Restlichteinfall und gewährleistet dadurch optimierte Verdunkelungsqualität
