Produktübersicht
Aluminiumzargen sind besonders schlank und scharfkantig formbar. Die Oberfläche ist anodisiert und hoch verdichtet. Sie lässt sich leicht reinigen und ist für besondere hygienische Anforderungen geeignet.
Küffner Alumniumzarge BZS, flächenbündige Türblätter
Technische Eigenschaften
Zweischalige Zargenkonstruktion für den nachträglichen Einbau, nach Fertigstellung der Wände und Böden, gemeinsam mit dem Türblatt
Oberflächen in eloxiert oder pulverbeschichtet

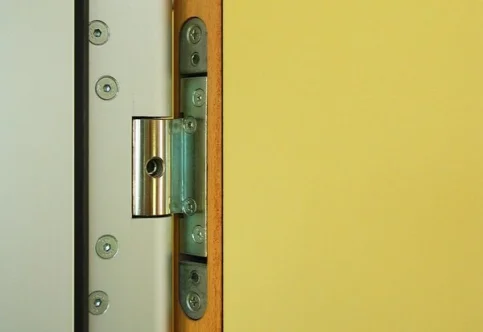

Passgenaue, verdeckt verschraubte und geklebte Gehrungen mit je 2 Stahleckverbindern (Vormontage)
Befestigung durch variable 4 mm Stahlanschraubanker (3-dimensional verstellbar)
Zarge leicht justierbar, ohne die Verschraubung mit der Wand zu lösen oder zu hinterklotzen
Günstige Befestigungsposition der Verschraubung für hohe Belastung und dauerhafte Krafteinleitung der Türgewichte in die Wand
Zahlreiche Zargenausführungen und Wandanschlussmöglichkeiten
Individuelle Problemlösungen durch umfangreiches Gesamtprogramm im Baukastensystem
Falz- und Wandanschlussdichtungen mit Strecksicherung (Farbtöne schwarz, grau oder weiß)
Einsetzbar für Türelemente mit Brandschutz-, Rauchschutz- oder Schallschutzanforderung
Beständig gegen Wasser und Reinigungsmittel
Zargenhohlraum geeignet zur Kabelführung in Verbindung mit Küffner-Zargentastaturen
Recycling: 100% Rückgewinnung des Aluminiums
Fünf Zargentypen
Serie HARDLINE
Serie SLIMLINE
Serie ZEROLINE
Serie MODERNLINE
Serie ROUNDLINE
Serie HARDLINE
Schattennutzarge USBV-G mit Edelstahlschließblech
Kantige Profilformen mit Radien von 0,5 oder 2 mm, bevorzugt für die zeitgemäße Architektur und den Einsatz in öffentlichen Bereichen, Banken, Verwaltungen und Versicherungen.
Blockzargen Typ USBV/G Hardline – wandbündiger Einbau

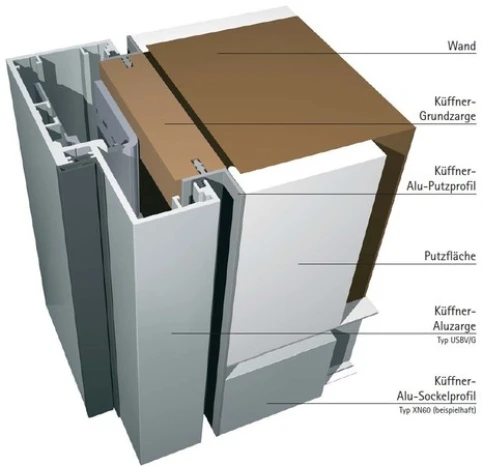

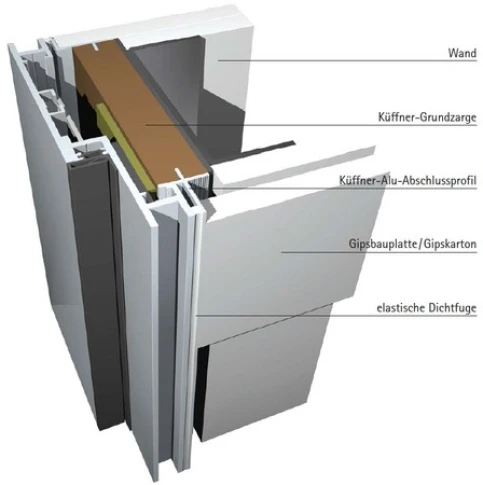

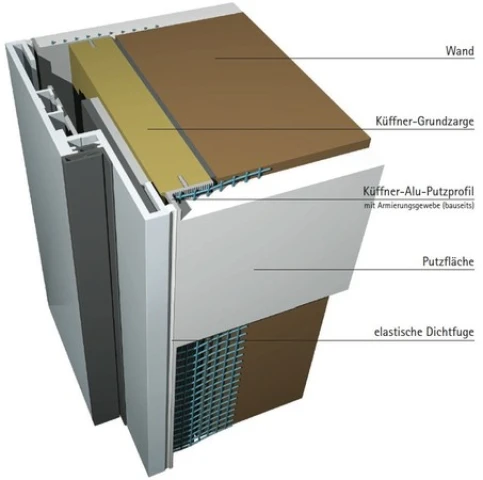

Das System von Grundzarge und Alu-Putzprofilen erlaubt eine Montage mit umlaufender Schattennut. Die zweischaligen Aluminiumzargen werden, nach Abschluss der Putz-, Gipser-, Maler- und Bodenbelagsarbeiten, gemeinsam mit den Türblättern montiert.

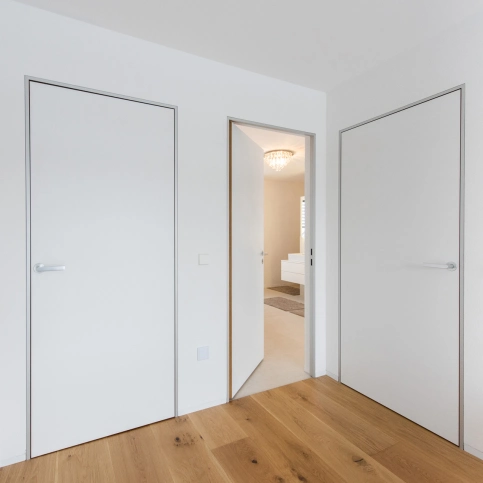

Wandbündige Ausführung
Aluminiumzarge USBV-G, Türblatt mit Küffner Türkantenprofil TKP42
Aluminiumzarge USBV-G in Kombination mit Sockelprofil Typ X60
Weiterführende Informationen: Typenübersicht, Zeichnungen und technische Merkmale
Weiterführende Informationen: Broschüre "Wandbündige Türen und Zargen"
Serie SLIMLINE

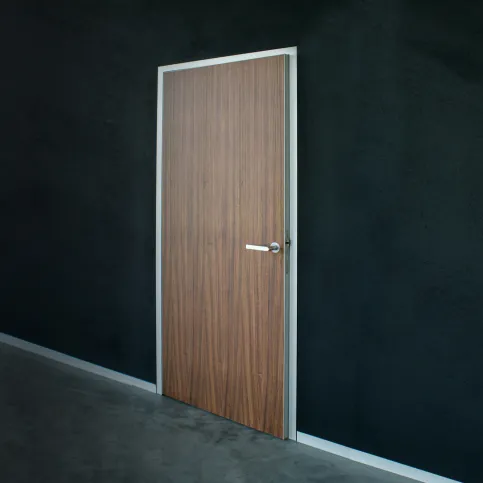

Aluminiumzarge SLIMLINE

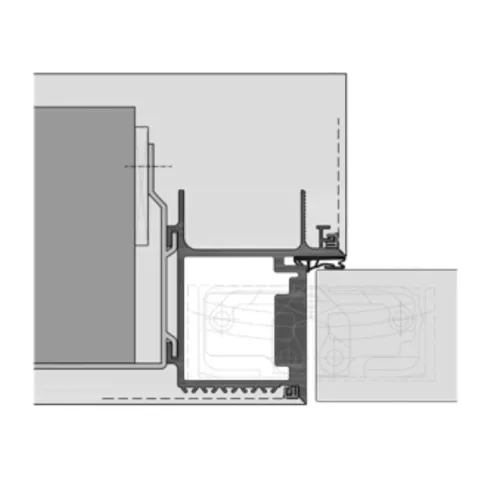

Horizontalschnitt Aluminiumzarge SLIMLINE
Extrem schlanke und kantige Profilformen mit Radien von 0,3 mm und Spiegelbreiten von 10 mm oder umlaufender Schattennut für den Einsatz in innovativen Lebensräumen anspruchsvoller Architektur.
Schematische Zeichnung Aluminiumzarge FZS SLIMLINE
Schematische Zeichnung Aluminiumzarge NZS SLIMLINE
Weiterführende Informationen: Typenübersicht, Zeichnungen und technische Merkmale
Serie ZEROLINE
Aluminiumzarge ZEROLINE

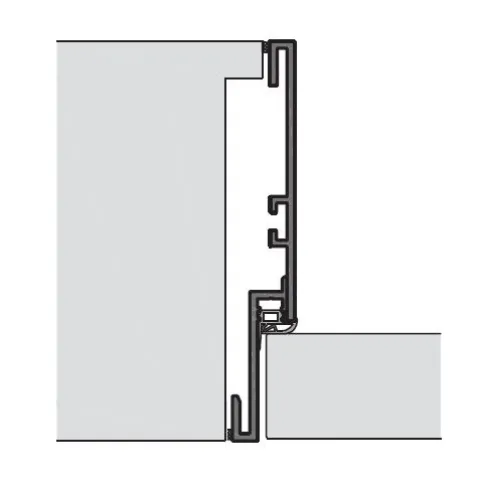

Horizontalschnitt Aluminiumzarge ZEROLINE

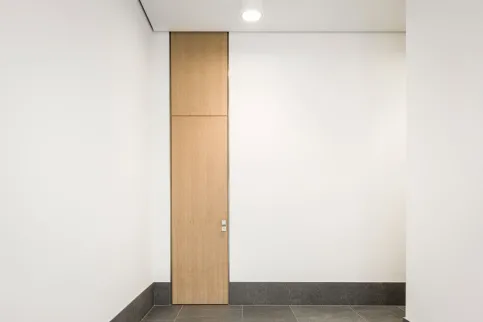

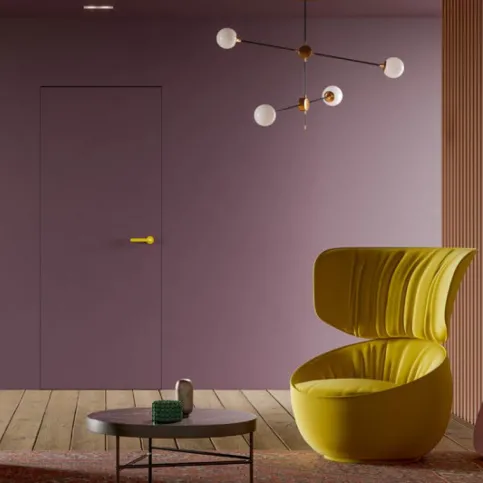

Tapetentüren schließen flächenbündig mit der Wand ab und sind somit nahezu unsichtbar. Sie lassen sich wahlweise in den Flur oder in den Raum öffnen. Die scheinbar zargenlosen Türblätter gibt es in den Stärken 40, 50 oder 70 mm, je nach Anforderung. Sie sind grundsätzlich mit einem verdeckten Bandsystem ausgestattet.
Weiterführende Informationen: Typenübersicht, Zeichnungen und technische Merkmale
Weiterführende Informationen: Broschüre "Tapetentüren"
Serie MODERNLINE
Aluminiumzarge Typ EURORS

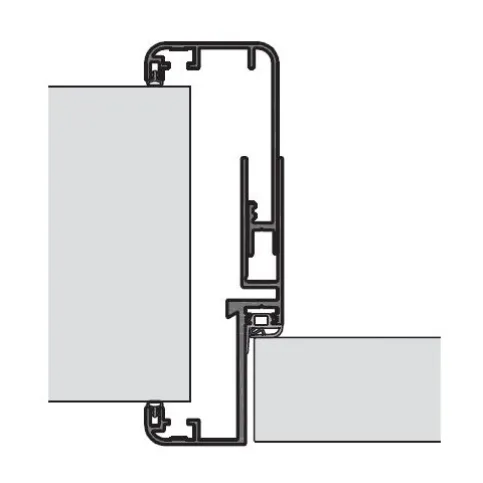

Horizontalschnitt Aluminiumzarge MODERNLINE

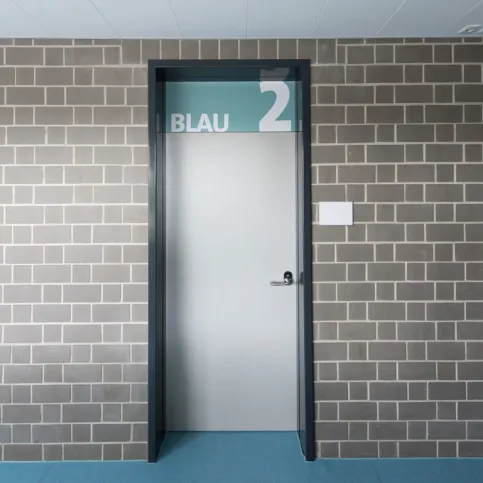

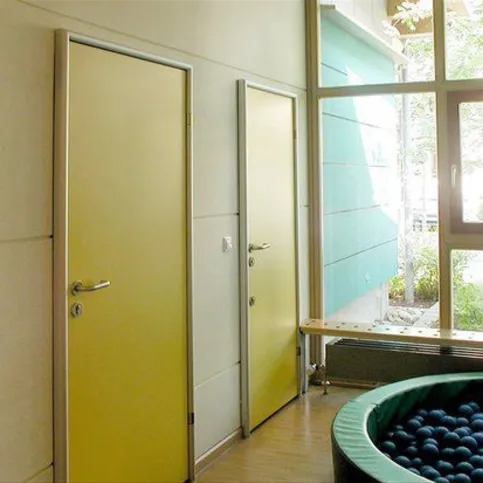

Moderne Profilformen mit gefälligen Kantenradien von ca. 8 mm, für den Einsatz in Schulen, Kindergärten und Schwimmbädern.
Weiterführende Informationen: Typenübersicht, Zeichnungen und technische Merkmale
Serie ROUNDLINE

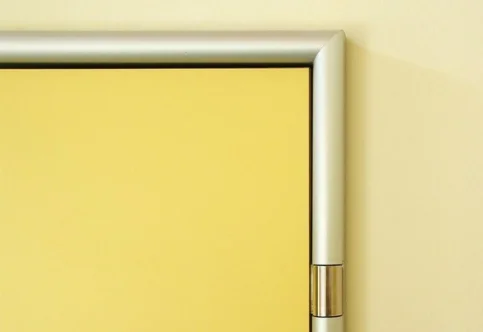

Fingerschutztüren ROUNDLINE

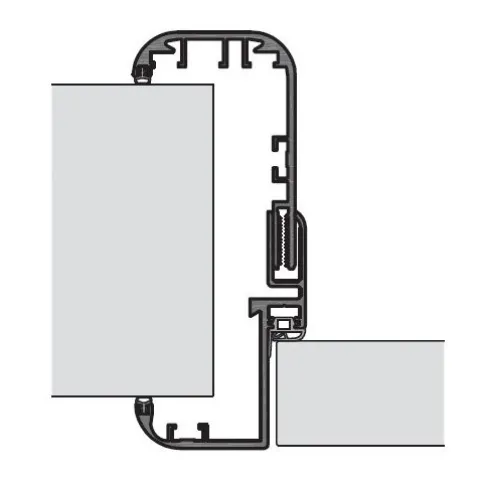

Horizontalschnitt Aluminiumzarge ROUNDLINE
Integriertes Fingerschutzband, dadurch keine Verletzungsgefahr durch überstehende Bänder oder Scharniere
Fingerschutzzarge Typ EUROFI
Funktionale Profilformen mit Kantenradien von ca. 18 mm, für den Einsatz in Krankenhäusern, Pflegebereichen, Sportstätten und Schulen.
Weiterführende Informationen: Typenübersicht, Zeichnungen und technische Merkmale
Weiterführende Informationen: Küffner Fingerschutzzarge mit Fingerschutztürblatt
Weiterführende Informationen: Broschüre "Aluminiumzargen" | Broschüre "Türterminal"
Referenzen

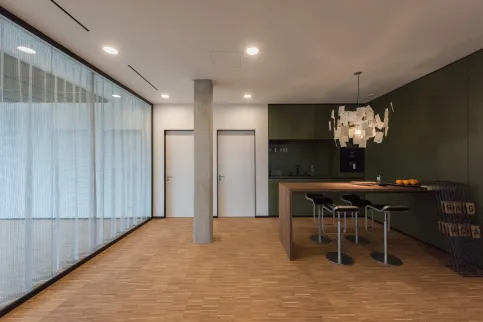

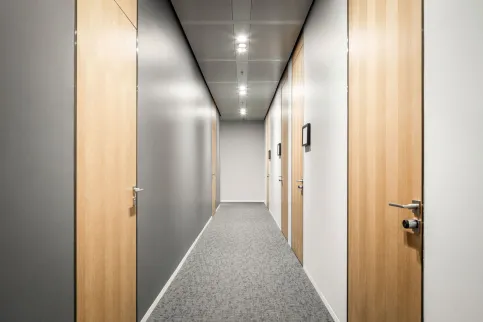

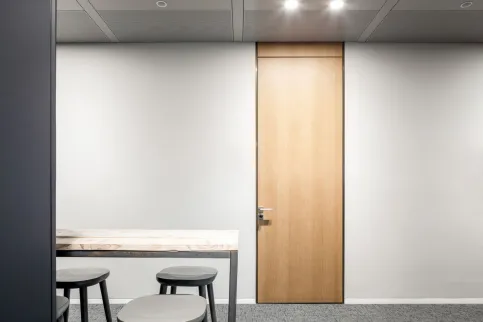

NOVE by Citterio in München
In dem Bürogebäude NOVE by Citterio wurden Türzargen, in Kombination mit Türblättern aus Holz, der Serie SLIMLINE eingesetzt. Die Türen öffnen wahlweise nach außen oder nach innen. Durchgängige Flächenbündigkeit wird durch den Einsatz von stumpf einschlagenden Türen mit filigranen Aluminiumzargen und gleichmäßiger Ansichtsbreite von 18mm erreicht. Verdeckt liegende Bandsysteme reduzieren die Ansicht der Türelemente auf das Wesentliche.
NOVE by Citterio in München
NOVE by Citterio in München
NOVE by Citterio in München
NOVE by Citterio in München

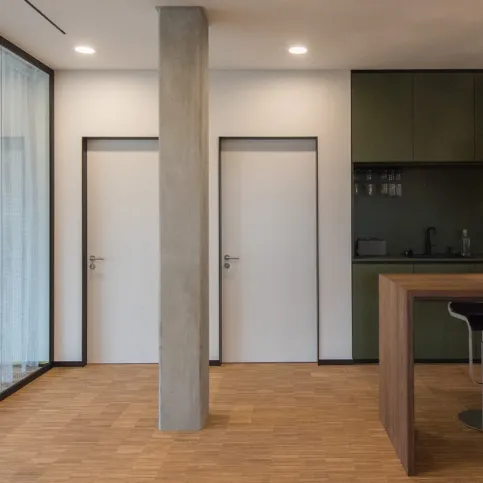

Architekturbüro Gramm in Friedrichshafen
Auch im Architekturbüro Gramm wurden die schlanken Aluminiumzargen der Serie SLIMLINE eingesetzt.
Aluminiumzargen der Serie SLIMLINE
Aluminiumzargen der Serie SLIMLINE

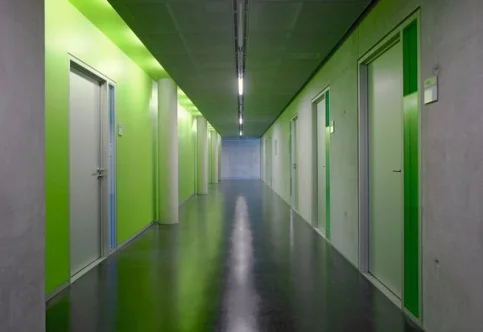

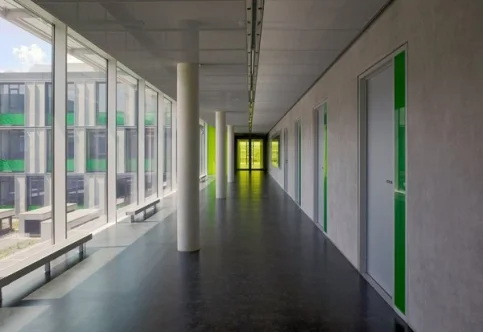

Fakultät für Informatik der TU-Dresden
Die Planung durch die Arbeitsgemeinschaft Zimmermann und Code Unique Architekten erfolgte mit der Besonderheit, dass sämtliche Schalterelemente nicht in die Wand, sondern im Ansichtsspiegel der Küffner-Aluzargen mit Hilfe der Küffner-Zargentastatur geplant wurden. Die Elektroplanung konnte damit Leerrohre lediglich in die Wandleibung verlegen lassen. Die Kabelführung erfolgt innerhalb der Aluminiumzargen. Zargen und Pfostenprofile erhielten eine Zierfalzgeometrie. Erstmals wurden in diesem Objekt Glasverbundtüren von Küffner mit Rauchschutzfunktion nach DIN 18095 ausgerüstet.

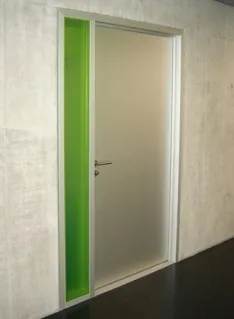

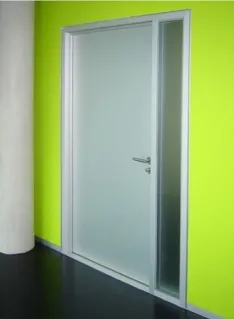

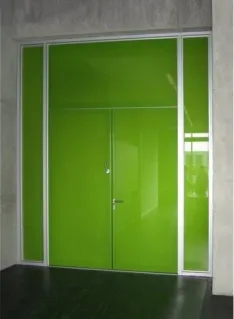

Aluzargen mit Türblatt und Glasseitenteil
Aluzargen mit Türblatt und Glasseitenteil
Aluzargen mit Türblatt und Glasseitenteil

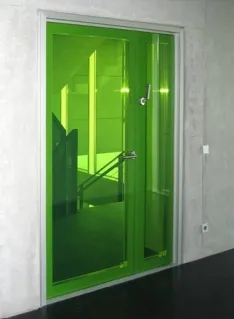

Hörsaaltür mit Aluzargen und Glasverbundtür
Aluzargen mit Türblatt und Glasseitenteil
