Lamellenfenster, Klapp-, Dreh- und Kippfenster
Lamellenfenster bigAir® Fassade
Lamellenfenster bigAir® Fassade
bigAir® Lamellenfenster sind systemunabhängig in jede Pfosten-Riegel-Konstruktion oder Holzkonstruktion einsetzbar. Sie eignen sich sehr gut zur Be- und Entlüftung von Räumen und Hallen sowie als großflächige NRWG-Elemente zur Entrauchung oder als Zuluft zur Entrauchung.
Die Elemente werden als komplett zusammengebaute und verglaste Elemente mit einem Einspannrahmen geliefert. Dadurch lassen sich die Fassaden-Lamellenfenster so einfach einbauen wie eine Festverglasung.
Lamellenfenster bigAir® Fassade
Verglasungs- und Füllungsvarianten
1-fach Verglasung
2-fach Verglasung
3-fach Verglasung
Sonnenschutzverglasung
Gedämmte Blechpaneele
Lamellenfenster bigAir® Fassade
Konstruktion
Rahmenprofil: gedämmtes, thermisch getrenntes Aluminium Mehrkammerprofil
Ansichtsbreite: 50 mm, 40 mm bei kleinen Lamellenfenstern
Einbautiefe: 103 – 168 mm
Oberfläche: beschichtet (RAL oder DB-Farbtöne) oder eloxiert
Dichtungsprofile: alterungs- und witterungsbeständige Silikon– Dichtprofile mit doppeltem Anschlag.

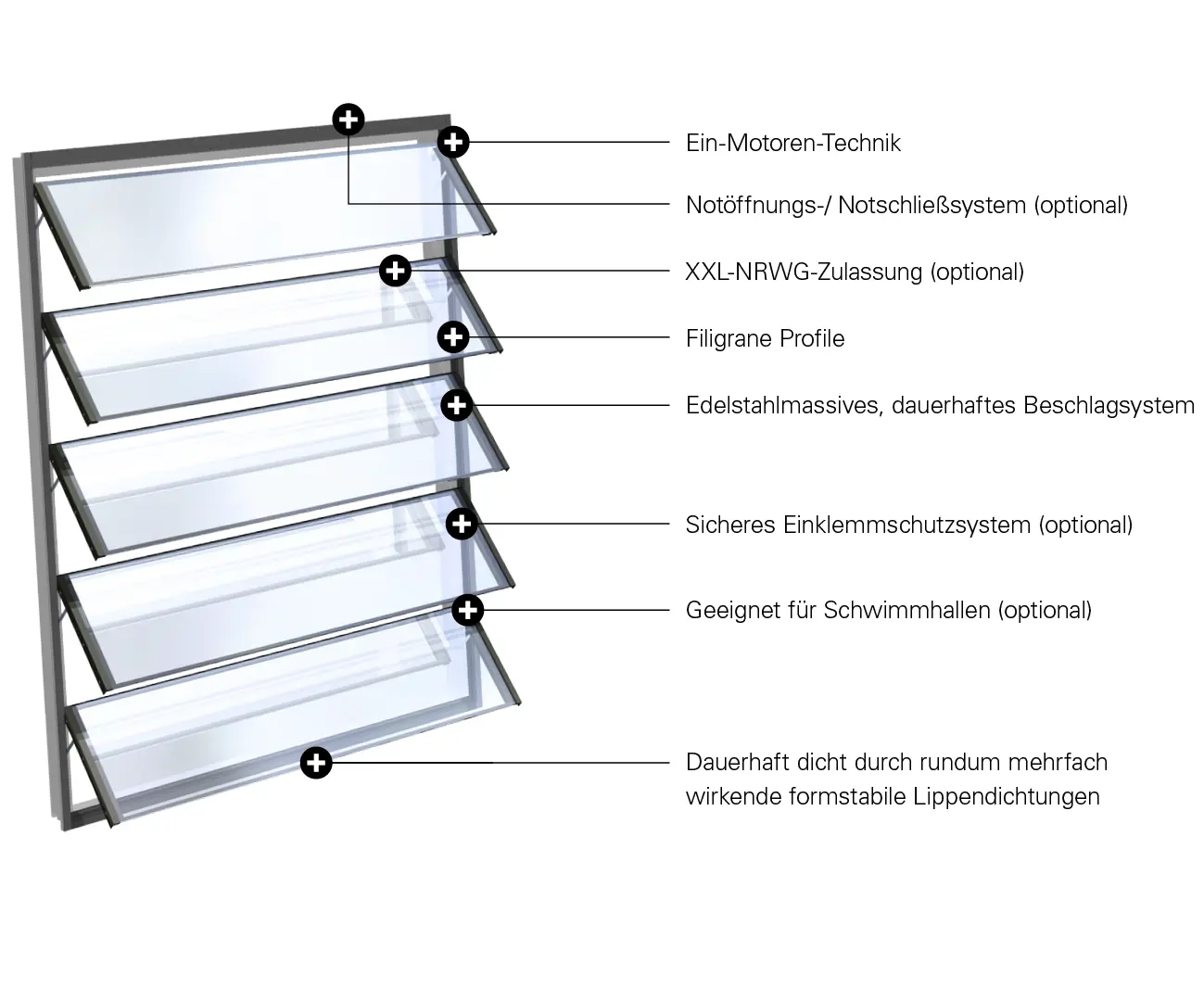

Lamellenfenster bigAir® Fassade – Systemdarstellung
Alle Lamellen sind horizontal rahmenlos in filigraner Ganzglas-Optik angeordnet und schließen flächenbündig mit der angrenzenden Verglasung. Lamellenhöhe: produkt- und fenstergrößenabhängig zwischen 300 und 500 mm
Die lineare Windsog-Sicherung in Randverbundoptik oder mit kaum sichtbaren, eleganten Halteklammern sichern Glasscheiben. Bei größeren Spannweiten werden mittlere Tragprofile mit einer außen durchlaufenden Glasscheibe eingesetzt.
Patentiertes Bajonett-Verschlusssystems: Lamellen lassen sich von Fachunternehmen schnell und einfach an jedem Lamellenfenster austauschen.
Antrieb: Elektromotorischer Antrieb mit intelligenter Steuerung, integriert in Rahmenprofil, Anschlüsse für RWA- und BUS-Systeme, für Feuchträume auch in IP67 lieferbar

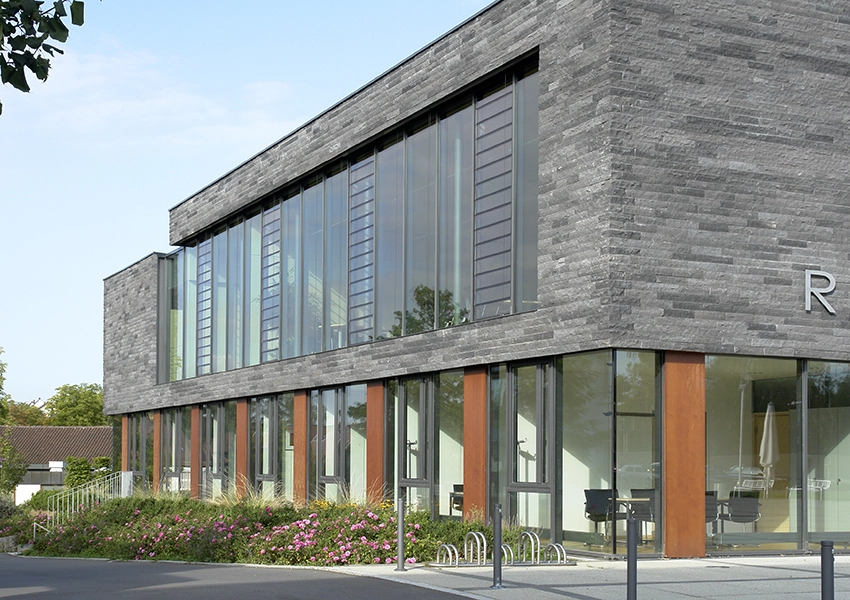

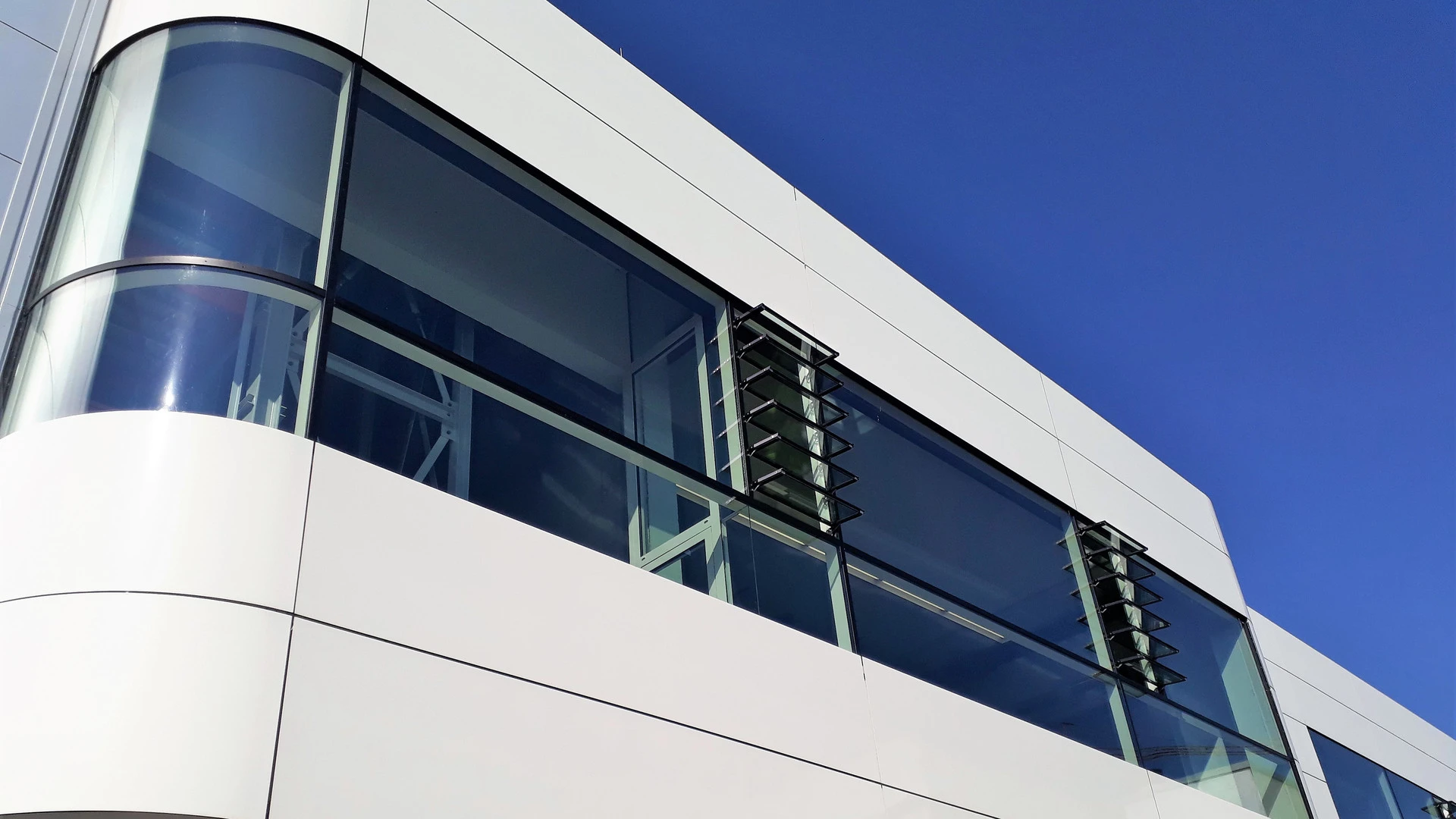

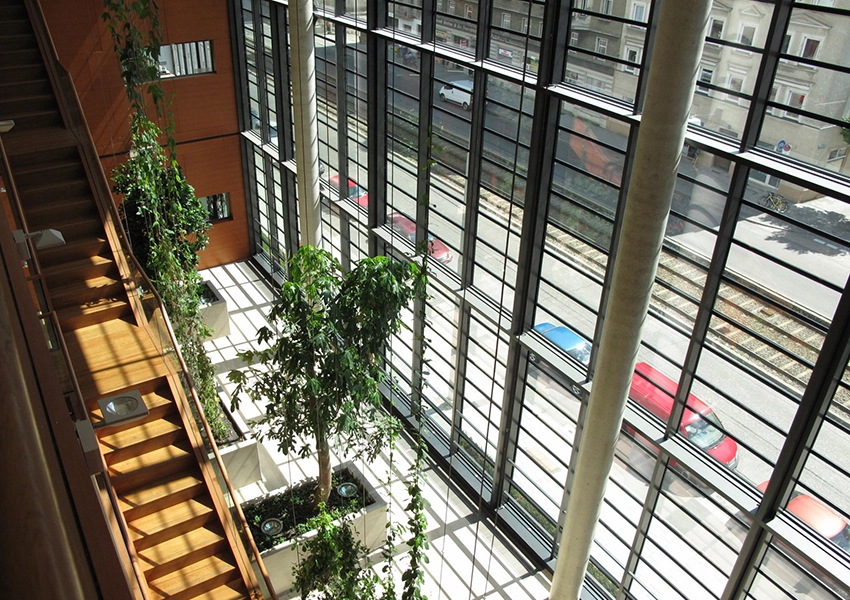

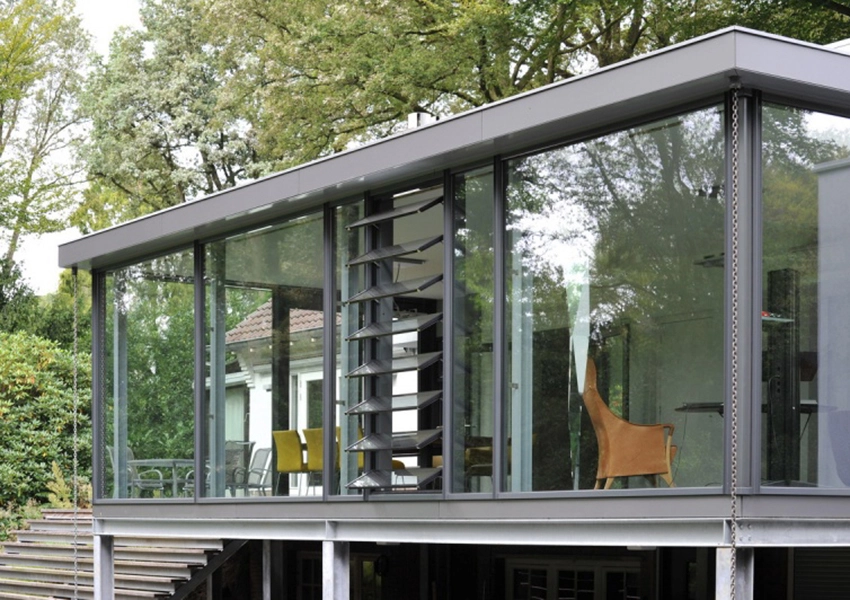

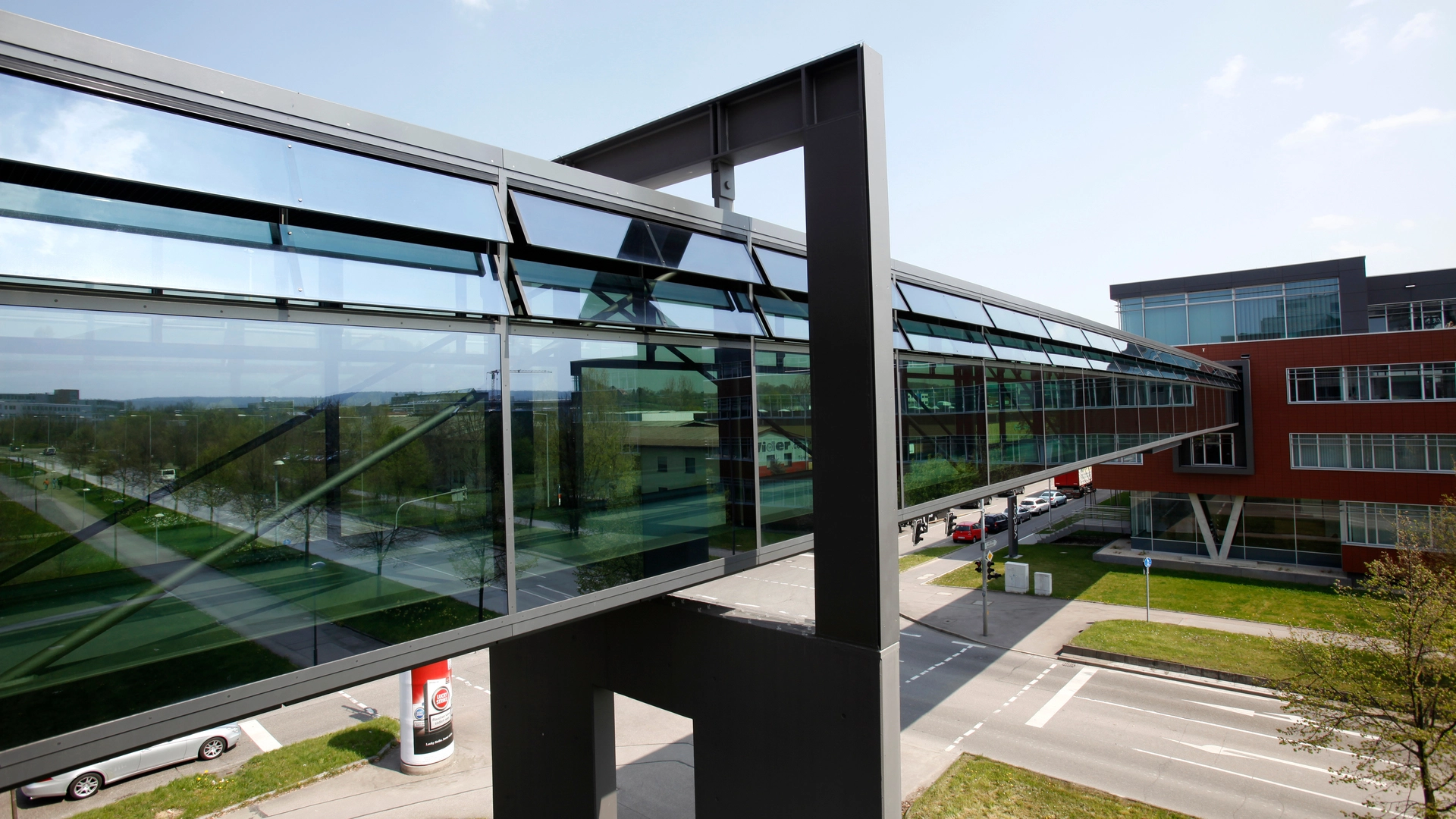

Objektbeispiel Lamellenfenster bigAir® Fassade
Objektbeispiel Lamellenfenster bigAir® Fassade

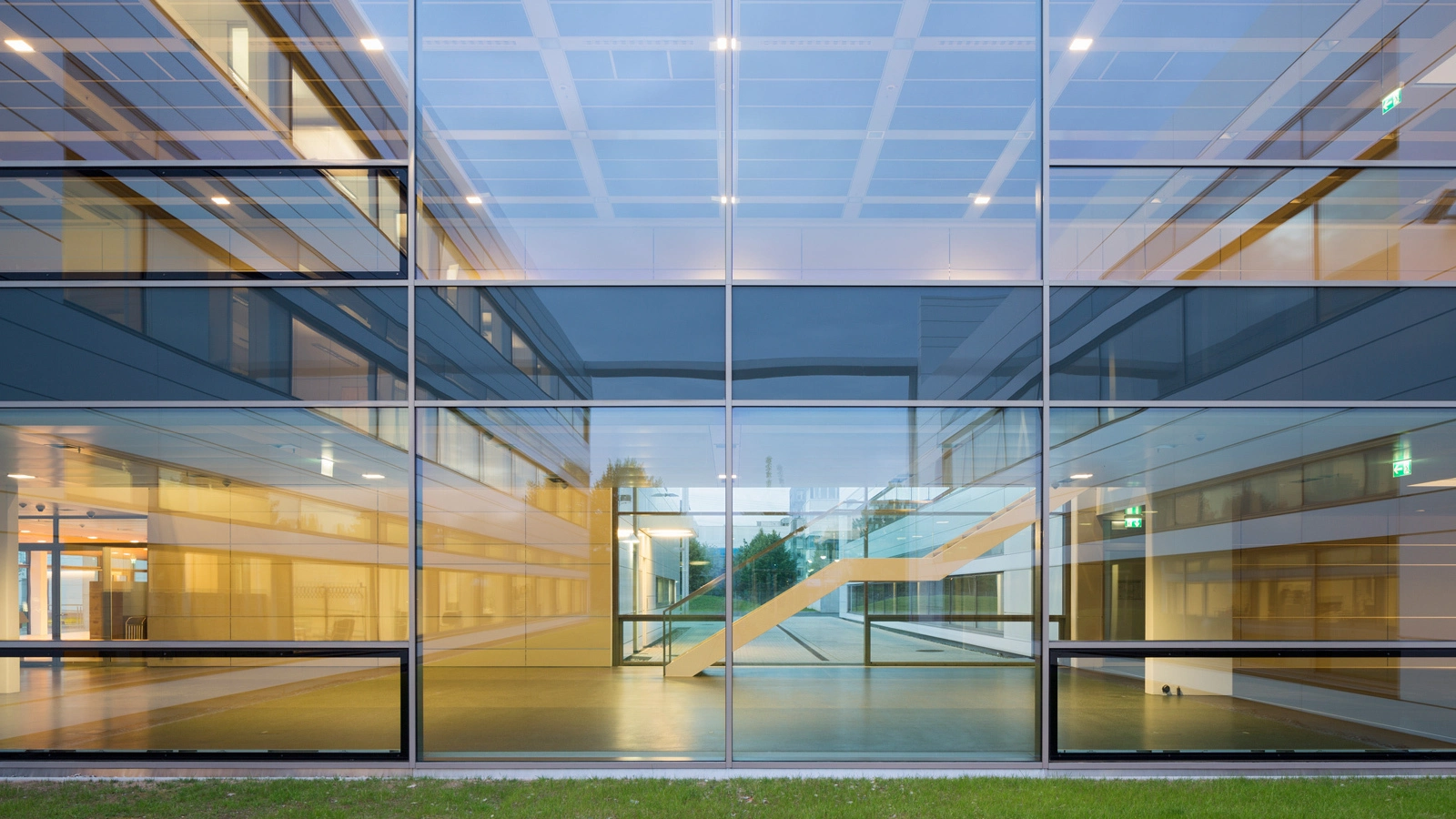

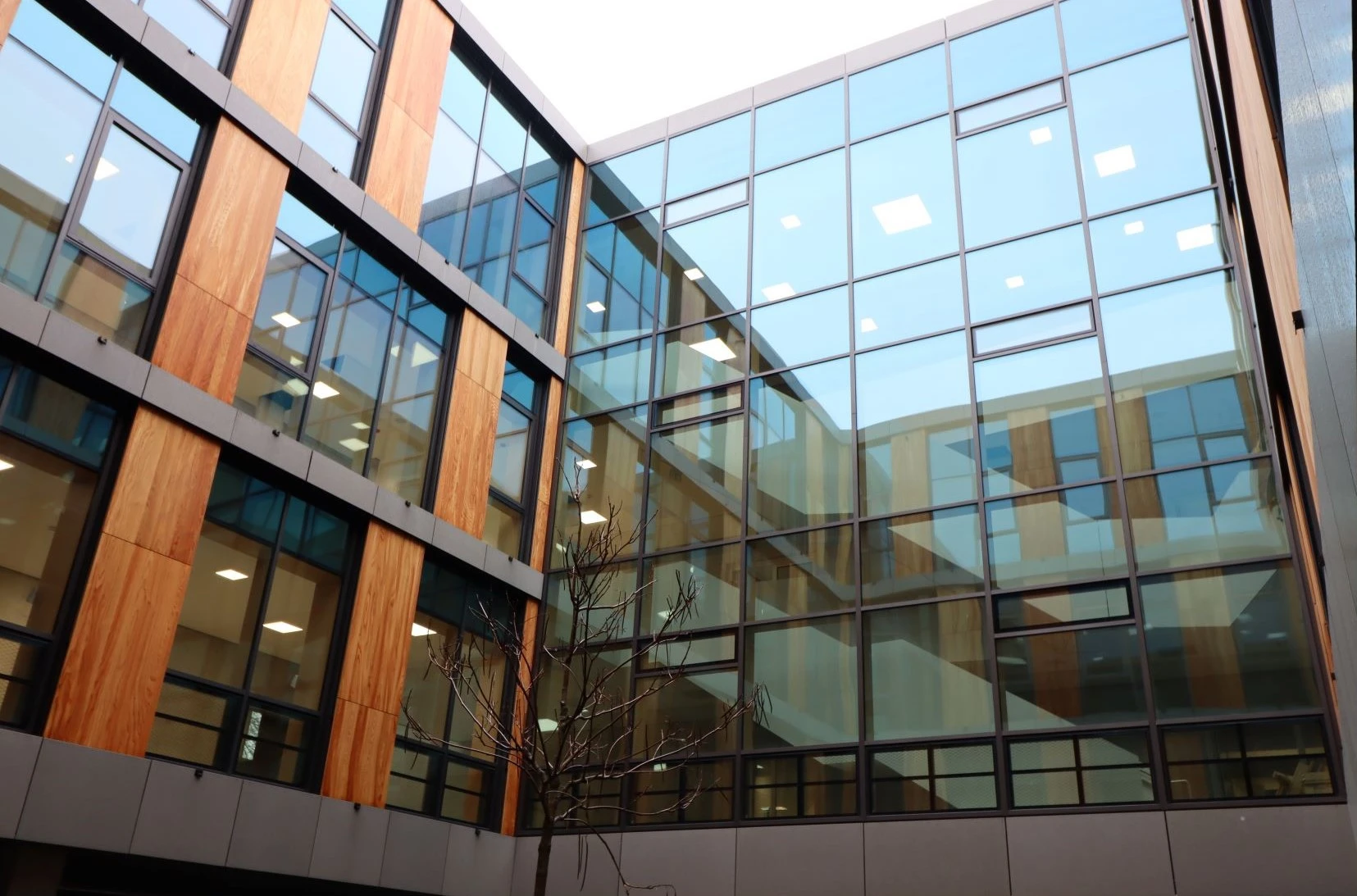

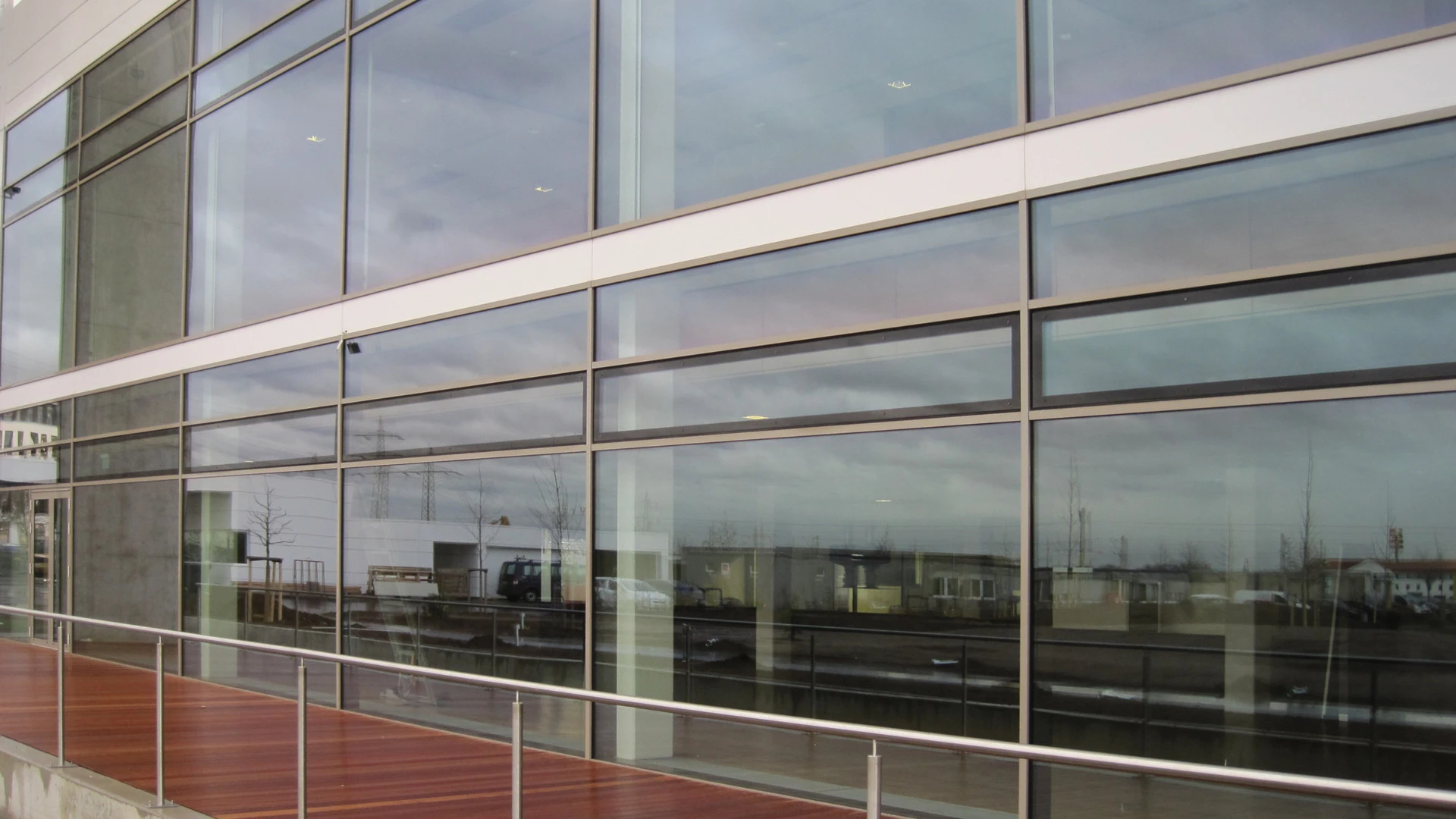

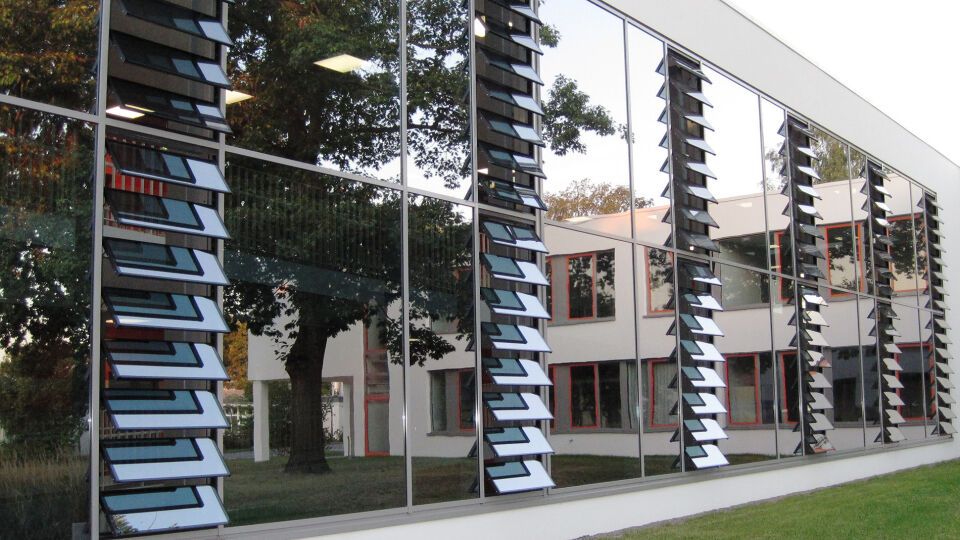

Objektbeispiel Lamellenfenster bigAir® Fassade, Wissenschaftszentrum am Campus Straubing
Objektbeispiel Wissenschaftszentrum am Campus Straubing
Lamellenfenster in Ganzglasoptik mit 3-fach Sonnenschutzverglasung, Ug-Wert von 0,5 W/m2 K. Integrierte Kontaktleisten gewährleisten, dass die Fenster die Einklemmschutzklasse 4 erfüllen. Alle Fenster wurden als NRWG-Elemente nach DIN EN 12101-2 konzipiert, um die beste Rauch- und Wärmefreihaltung zu gewährleisten. Damit verfügen sie normkonform unter anderem über einen geprüften Öffnungsmechanismus und eine Wärmebeständigkeit gegen hohe Temperaturen. Da sich die Glaslamellen des Lamellenfensters bigAir® Fassade nur nach außen öffnen, ist der optionale Einsatz von innenseitigen Insektenschutzgittern oder Absturzsicherungen möglich.
Lamellenfenster bigAir® Dach
Lamellenfenster bigAir® Dach
Motorisch betriebene Dach-Lamellenfenster bigAir® Dach, systemunabhängig in jede Pfosten-Riegel-Konstruktion, in Ziegeldächer oder Schieferdächer sowie in alle weiteren Schrägdächer einsetzbar. Sie eignen sich zur Be- und Entlüftung von Räumen und Hallen mit Dächern ab einem Neigungswinkel von 15°. Ebenso können diese als NRWG - Elemente zur Entrauchung oder als Zuluft zur Entrauchung eingesetzt werden.
Die Elemente werden als komplett zusammengebaute und verglaste Elemente mit Einspannrahmen geliefert. Dadurch lassen sich die Dach-Lamellenfenster bigAir® Dach so einfach wie eine Festverglasung einbauen
Verglasungs- und Füllungsvarianten
2-fach Verglasung
3-fach Verglasung
Sonnenschutzverglasung
Gedämmte Blechpaneele

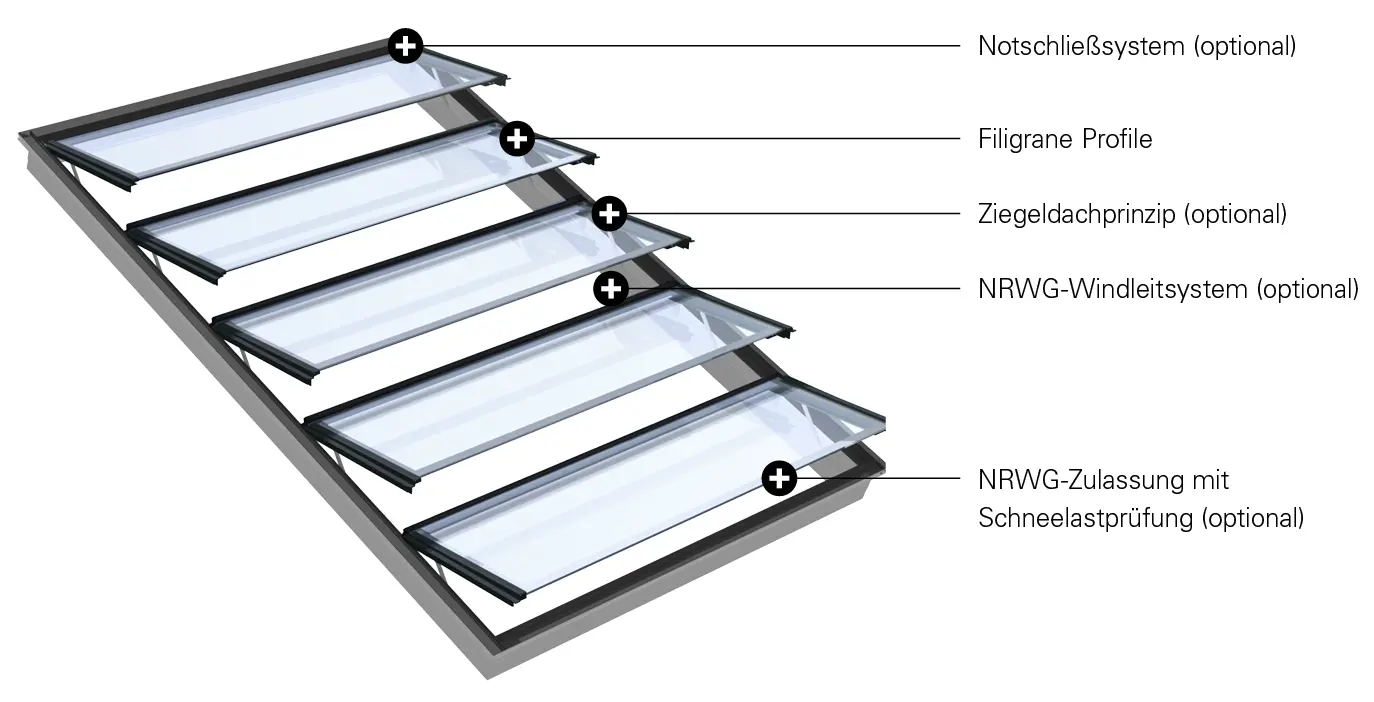

Lamellenfenster bigAir® Dach – Systemdarstellung
Konstruktion
Rahmenprofil: gedämmtes, thermisch getrenntes Aluminium Mehrkammerprofil
Ansichtsbreite (mm): 50
Einbautiefe (mm): 103 – 168
Oberfläche: beschichtet (RAL oder DB-Farbtöne) oder eloxiert
Dichtungsprofile: alterungs- und witterungsbeständige Silikon– Dichtprofile mit doppeltem Anschlag.
Fenstergrößen (BxH, mm): min 500 x 430, max auf Anfrage.
Horizontal können die Glaslamellen nach dem Ziegelprinzip geschuppt geliefert werden. Diese Konstruktion verhindert gerade an den empfindlichen Glasstoßdichtungen schädliche Schmutzanhäufungen und leitet bei Regen das Niederschlagswasser direkt über die Glasstufen ab.
Antrieb: Elektromotorischer Antrieb mit intelligenter Steuerung, integriert in Rahmenprofil, Anschlüsse für RWA- und BUS-Systeme, für Feuchträume auch in IP67 lieferbar
Objektbeispiel Lamellenfenster bigAir® Dach
2 Stück Lamellenfenster, 2200 x 3000 mm (BxH) mit je 8 Glaslamellen als Lüftungs- und Belichtungselemente
3–fach Sonnenschutzverglasung mit Ug = 0,5 W/m²K
geschuppte Anordnung der Glaslamellen
Besonderheit: Die Lamellenfenster sind in ein Treppendach mit gleichen Abstrebungen eingebaut.
Einklemmschutz innen mittels Bewegungsmelder

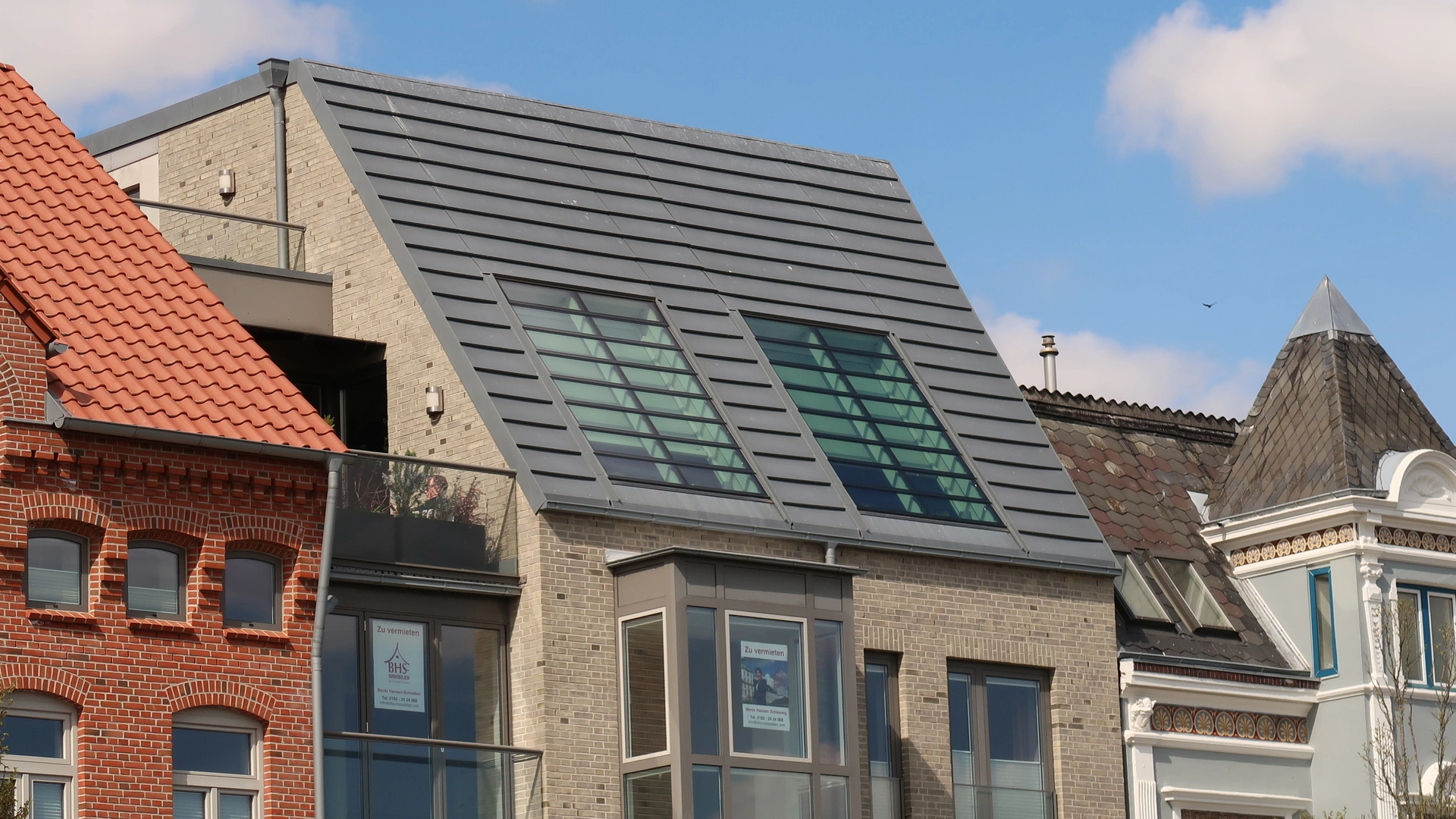

Objektbeispiel Lamellenfenster bigAir® Dach
Objektbeispiel Lamellenfenster bigAir® Dach

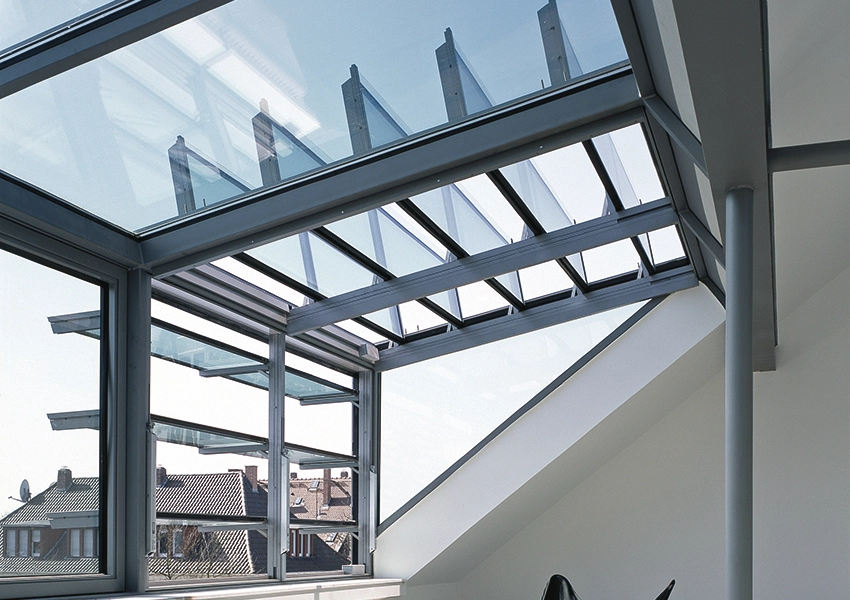

Objektbeispiel Lamellenfenster bigAir® Dach, Innenansicht
bigSwing Klapp-, Dreh- und Kippfenster
bigSwing Klapp- und Drehfenster
Motorisch betriebene Klapp-, Dreh- und Kippfenster, systemunabhängig in jede Pfosten-Riegel-Konstruktion oder Holzkonstruktion einsetzbar.
Zertifizierte NRWG- und RWA- Klappfensterelemente bis zu einer Gesamtfläche von 4,5 m2.
Verglasungs- und Füllungsvarianten
3-fach Verglasung
Sonnenschutzverglasung
Gedämmte Blechpaneele
Die Isolierglasscheiben werden als Stufenglas konstruiert. Dabei ist die überstehende Stufe emailliert und die umlaufende Kante poliert. Die Glasscheiben werden auf den Rahmen aufgeklebt. Die anschließende Sicherung erfolgt über optisch kaum erkennbare Sonderschrauben oder filigrane Rahmen in Randverbundoptik.

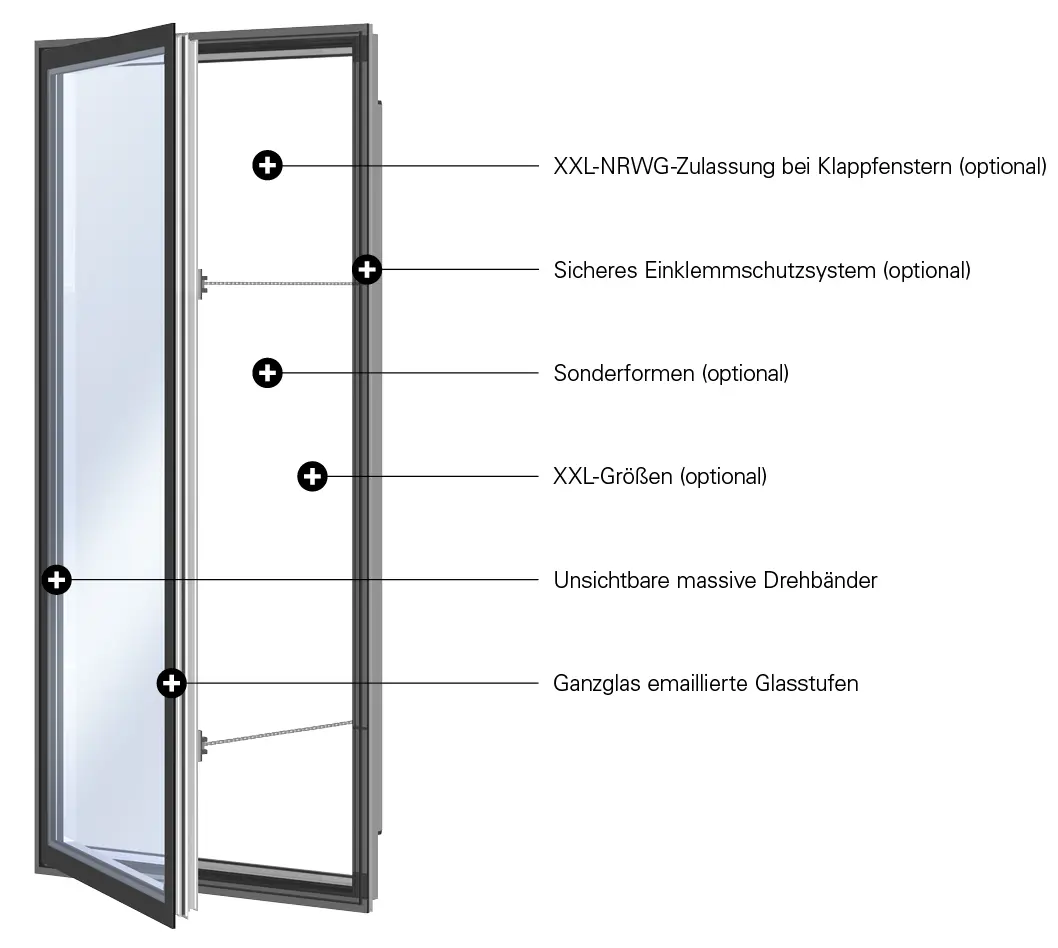

bigSwing Klapp-, Dreh- und Kippfenster – Systemdarstellung
Konstruktion
Rahmenprofil: gedämmtes, thermisch getrenntes Aluminium Mehrkammerprofil
Oberfläche: beschichtet (RAL oder DB-Farbtöne) oder eloxiert
Dichtungsprofile: alterungs- und witterungsbeständige Silikon– Dichtprofile mit doppeltem Anschlag.
Fenstergrößen: XXL, abhängig vom Flächeninhalt des Fensters, dem Verhältnis von Breite zu Höhe und den statischen Erfordernissen.
Antrieb: Elektromotorischer Antrieb mit intelligenter Steuerung, Anschlüsse für RWA- und BUS-Systeme
Optionale Sonderausstattungen: Einklemmschutz, Öffnungszustandsmeldung, Insekten- und Vogelschutzgitter

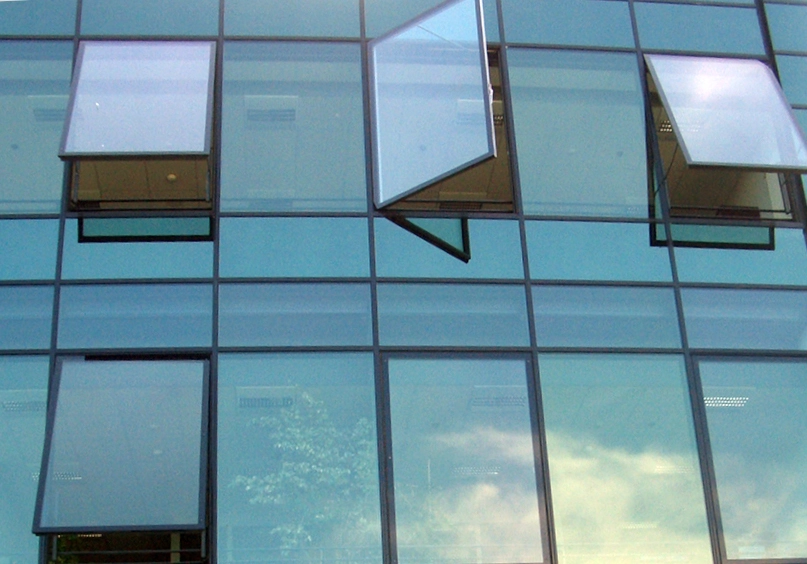

bigSwing Drehfenster

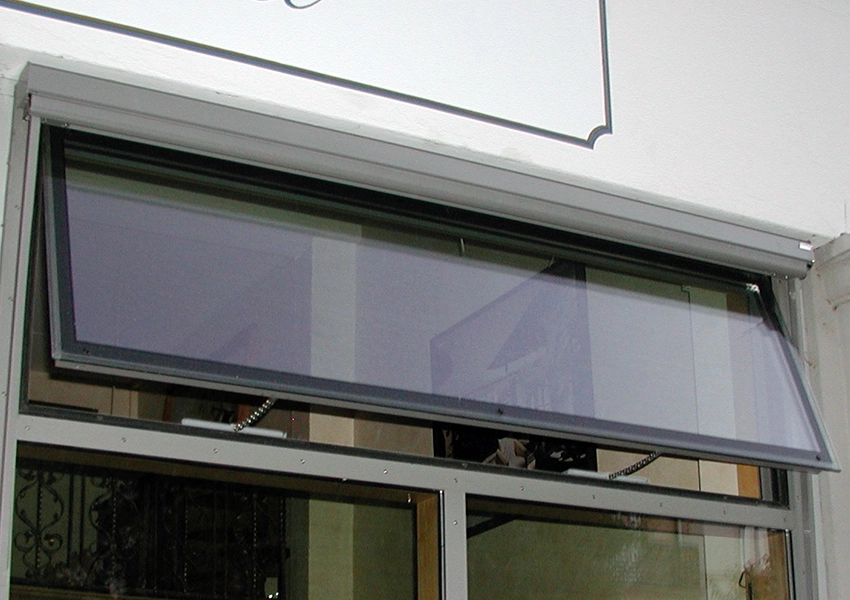

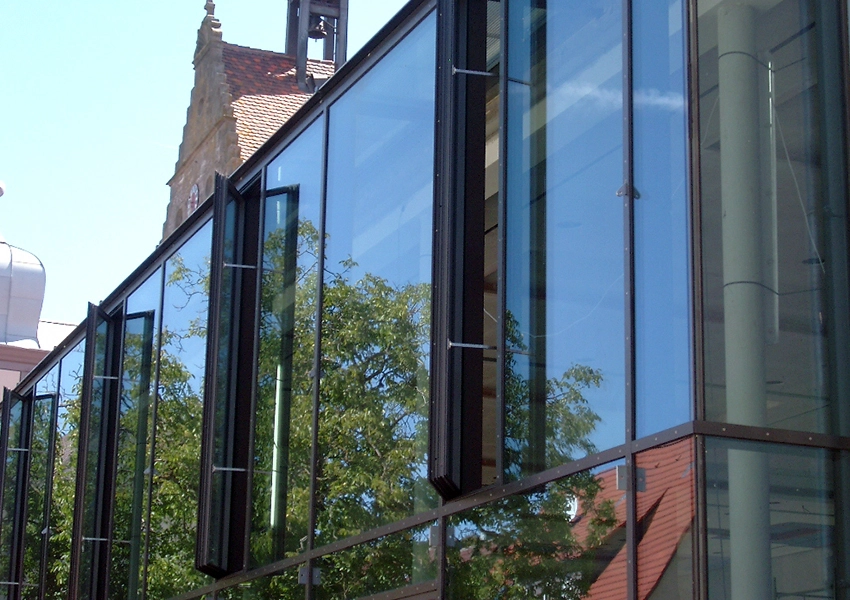

bigSwing Klappfenster
bigSwing Klappfenster
bigSwing Klappfenster

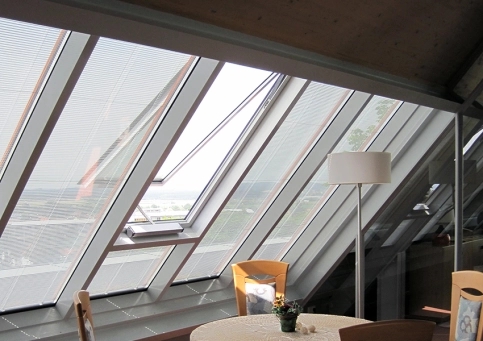

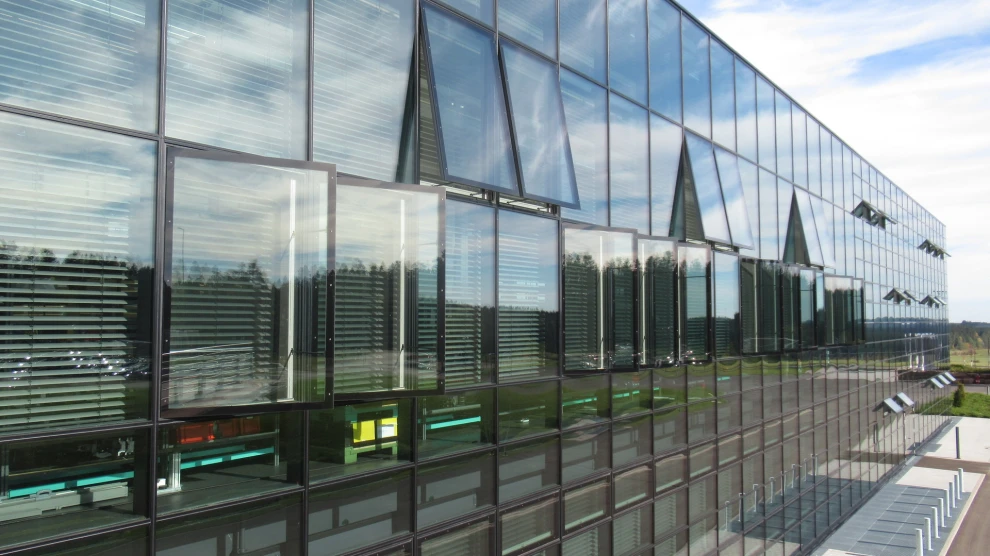

Große bigSwing Klapp- und Drehfenster mit 3–fach Sonnenschutzverglasung in einer SG Fassade.
Dachklappfenster topSwing
Dachklappfenster topSwing
Motorisch betriebene oder manuell bedienbare Dachklappfenster, zur Be- und Entlüftung sowie Lichtsetzung beim Dachausbau
Anwendung: Dachausbauten denkmalgeschützter Gebäude, Dächer im Wohnraumneubau, Wintergärten, Sheddächer, Pfosten-Riegel-Konstruktionen.
topSwing Dachklappfenster eignen sich ab einem Neigungswinkel von 7°.
Die topSwing Dachklappfenster sind als Lüftungsfenster nach DIN 14351–1 lieferbar.
Flächenbündiger Einbau möglich.
Verglasungs- und Füllungsvarianten
3-fach Verglasung
Sonnenschutzverglasung
Siebbedruckung
Die Elemente werden als komplett zusammengebaute und verglaste Elemente geliefert. Dadurch lassen sich die Dachklappfenster so einfach wie eine Festverglasung einbauen.
Abmessungen
Einzelelemente: Maßfertigung bis zu einer Größe von 1000 x 2000 mm
Mehrteilige Elemente als Fensterband: Maßfertigung bis ca. 4000 mm Breite

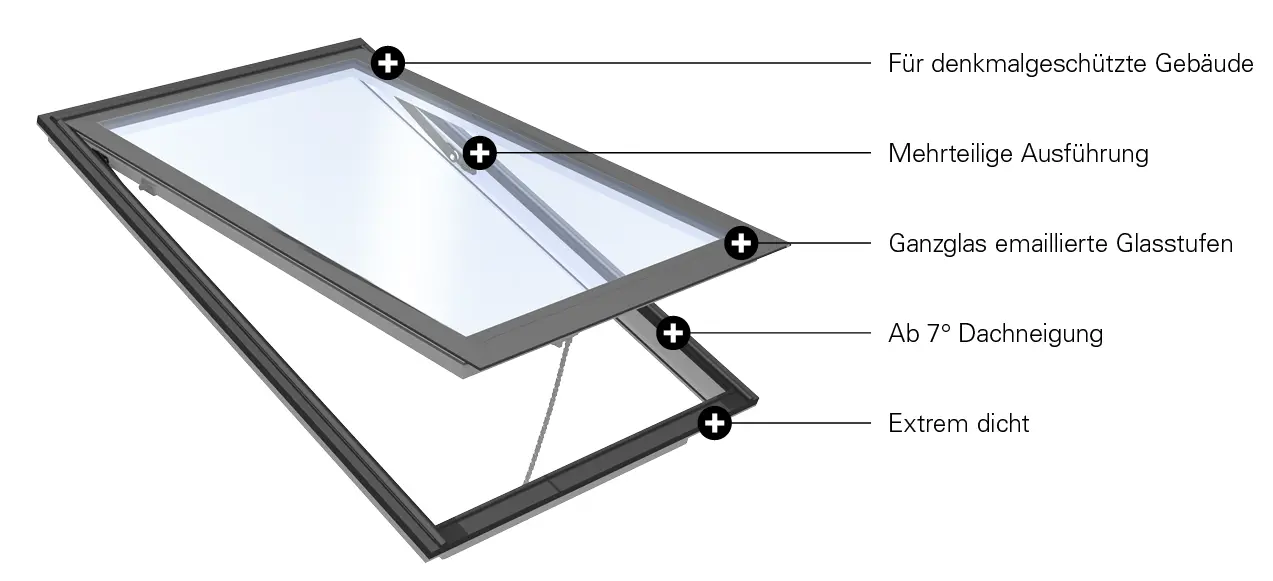

Dachklappfenster topSwing, Systemdarstellung
Konstruktion
Rahmenprofil: gedämmtes, thermisch getrenntes Aluminium Mehrkammerprofil
Oberfläche: beschichtet (RAL oder DB-Farbtöne) oder eloxiert
Dichtungsprofile: alterungs- und witterungsbeständige Silikon– Dichtprofile mit doppeltem Anschlag.
Bedienung: Elektromotorischer Antrieb oder manuelle Bedienung (größenabhängig), Anschlüsse für BUS-Systeme, optionale Öffnungsüberwachung, Ausführung auch als Festverglasung möglich

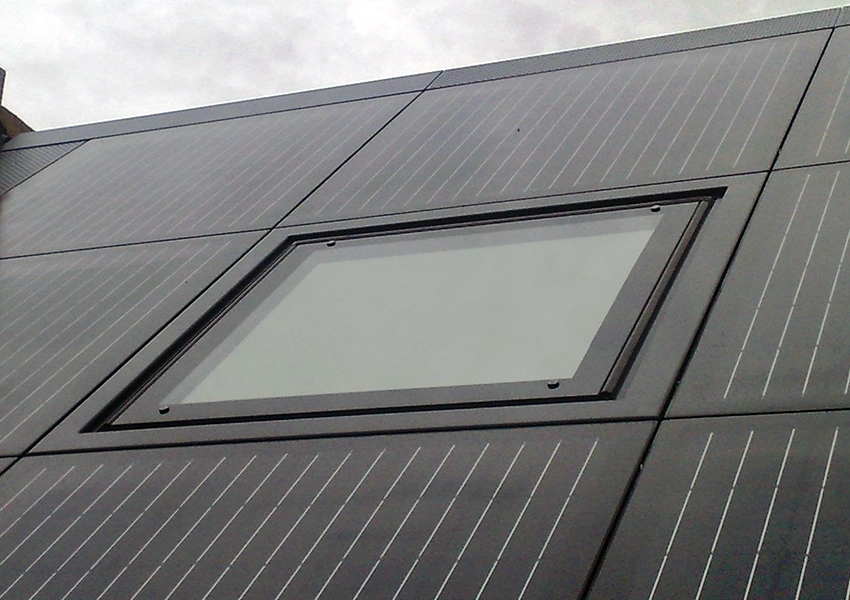

Dachklappfenster topSwing
Dachklappfenster topSwing

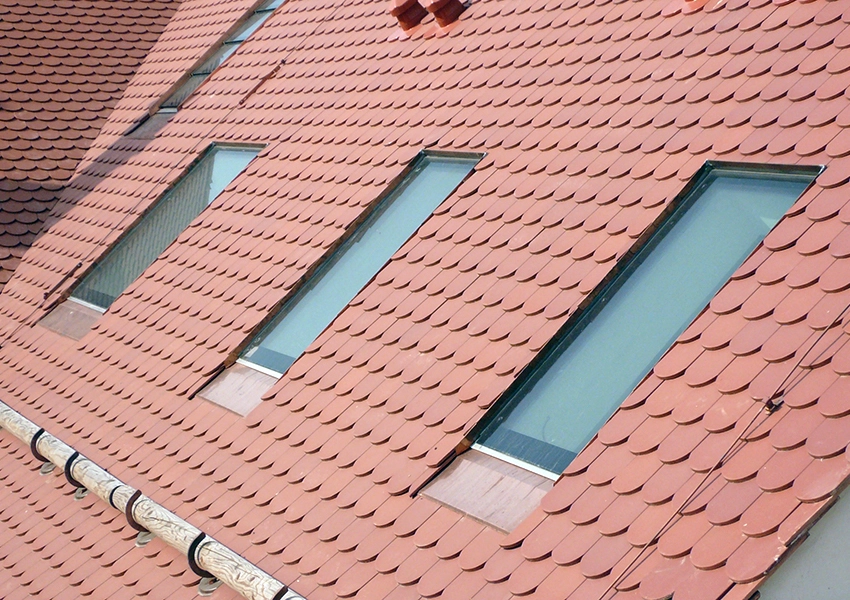

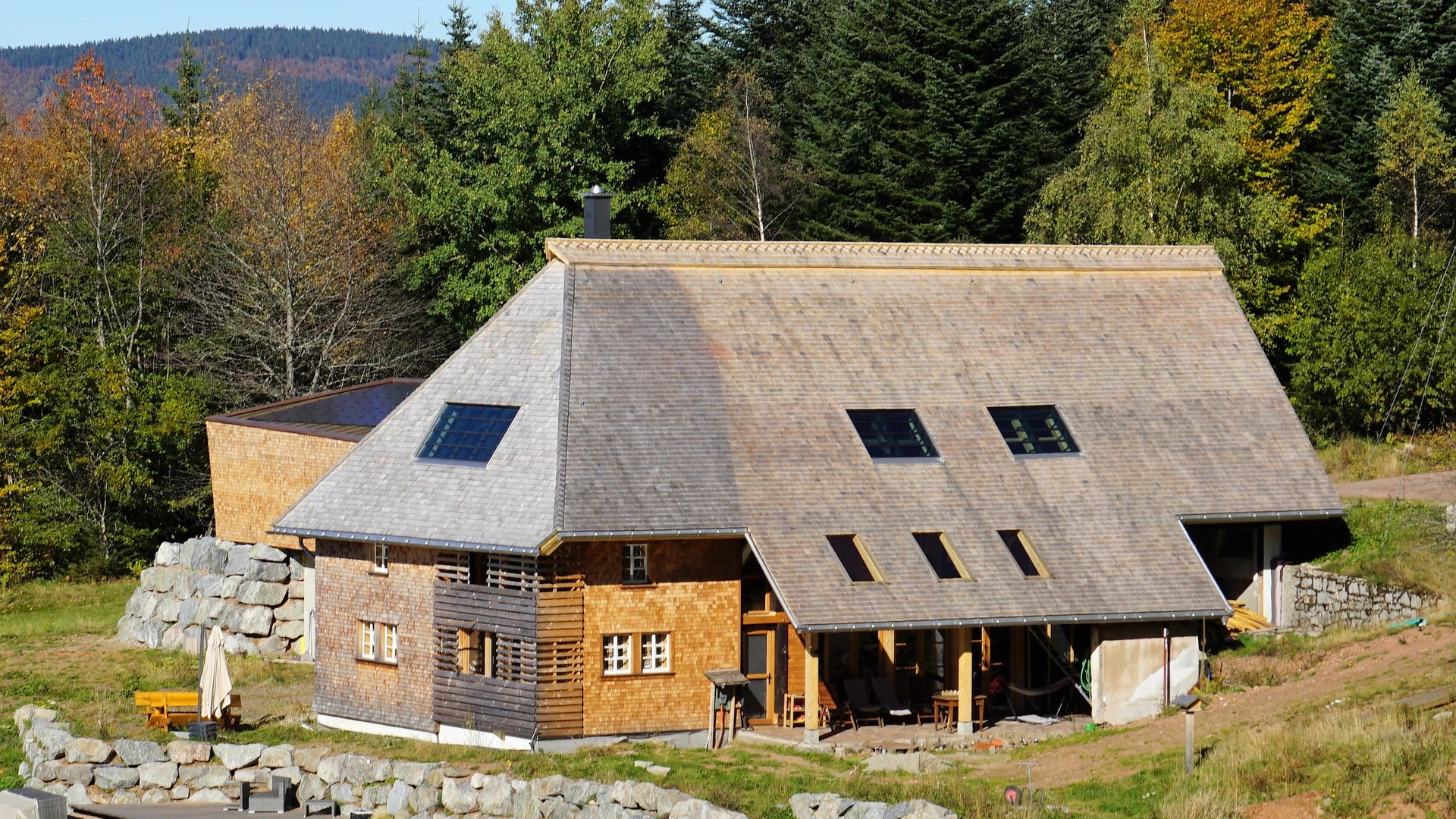

Objektbeispiel: 2–teilige topSwing Fenster, die flächenbündig in ein Schieferdach eingebaut wurden. Nutzung auch als Ausstiegsfenster möglich.
Objektbeispiel: 2–teilige topSwing Fenster, die flächenbündig in ein Schieferdach eingebaut wurden. Nutzung auch als Ausstiegsfenster möglich.
Individuelle Sonderlösungen
Individuelle Sonderlösungen nach Absprache

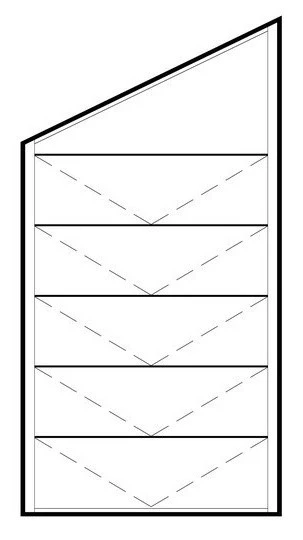

Lacker realisiert verschiedene Sonderlösungen mit speziellen Anforderungen an Fensterform und Größe wie z.B. Trapeze, Übergrößen und Minimalgrößen sowie individuelle Anforderungen an Farbgebung, Verglasung, Elektronik und Steuerung.

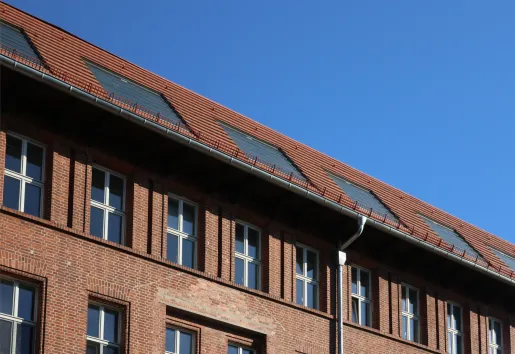

Lamellenfenster bigAir® im Denkmalschutz

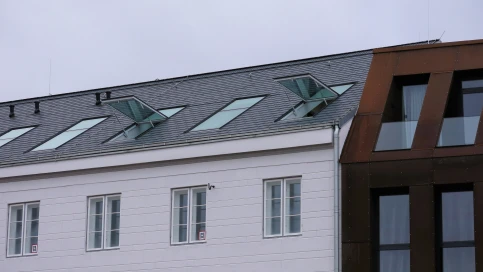

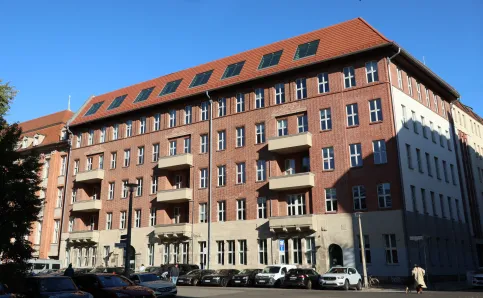

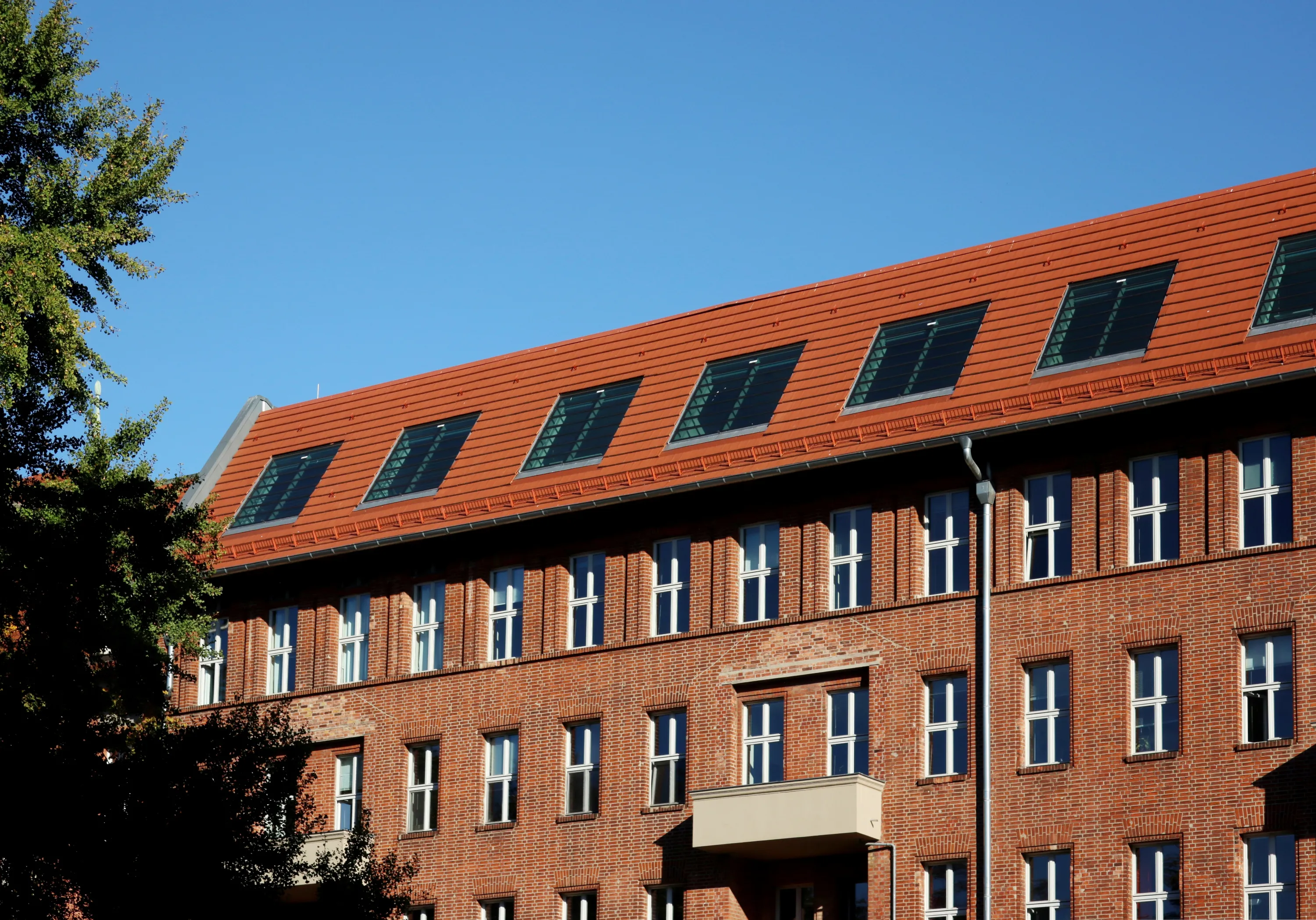

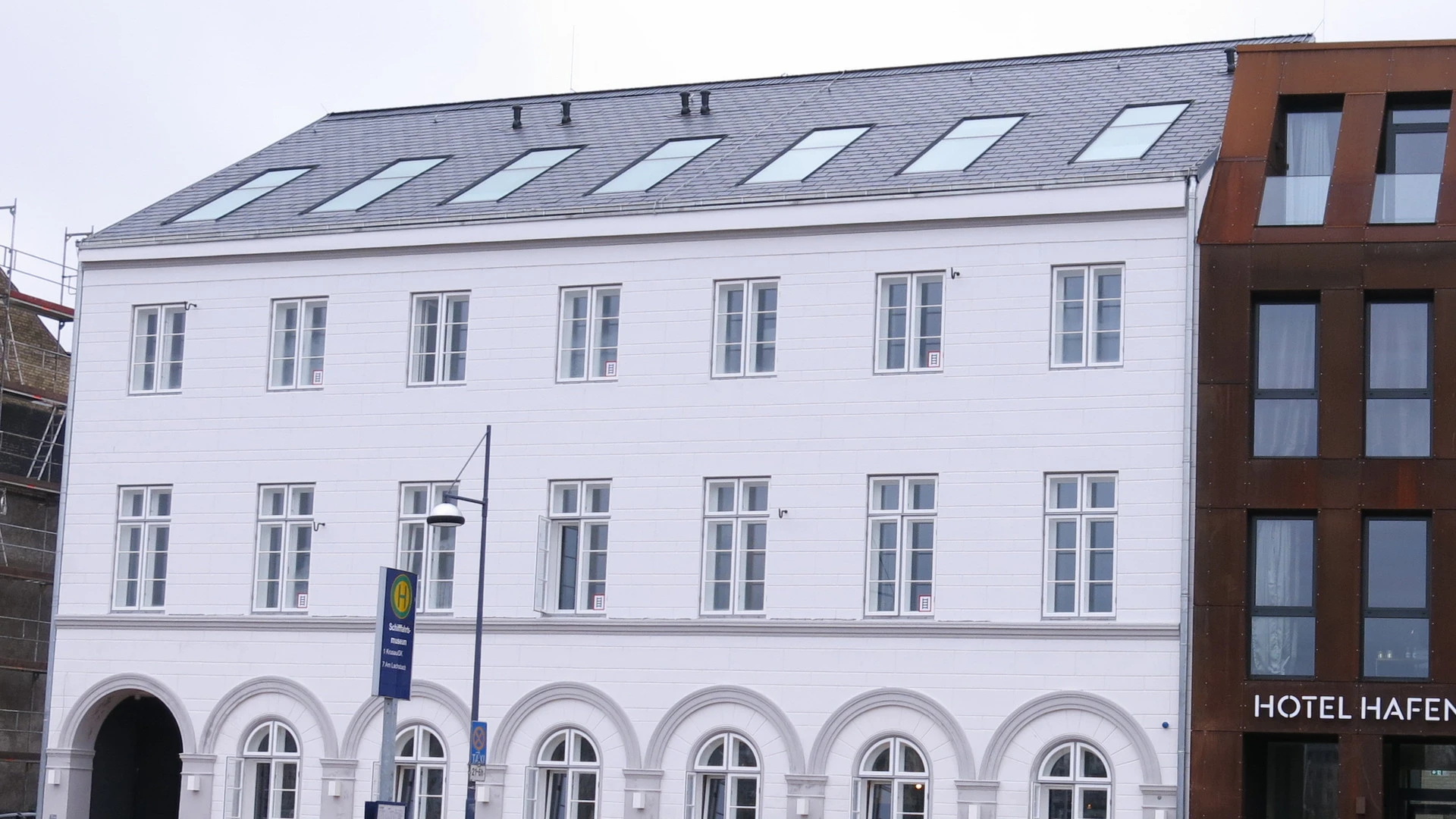

Für den Umbau des Dachbereichs des denkmalgeschützten Gebäudes wurde auf die Dachfenster der Serie bigAir® von Lacker gesetzt © LACKER GmbH
Die Psychologische Hochschule Berlin (PHB) ist eine renommierte private Universität, die sich ganz der Psychologie und Psychotherapie widmet. Gegründet im Jahr 2010 in Kooperation mit dem Berufsverband Deutscher Psychologinnen und Psychologen, bietet die PHB ein umfassendes Spektrum an Studiengängen und Ausbildungsmöglichkeiten. Für den Umbau des Dachbereichs des denkmalgeschützten Gebäudes wurde auf die Dachfenster der Serie bigAir® von Lacker gesetzt.
Bei der Sanierung des Schrägdachs der PHB musste unter anderem darauf geachtet werden, dass dieser mit den Vorgaben des Denkmalschutzes übereinstimmt. Hier zeigte sich bereits der erste Vorteil von Lackers innovativen bigAir® Dach Lamellenfenstern, denn diese sind durch ihre Flächenbündigkeit für den Einsatz in denkmalgeschützten Gebäuden sehr gut geeignet.
Ästhetik und Funktionalität vereint

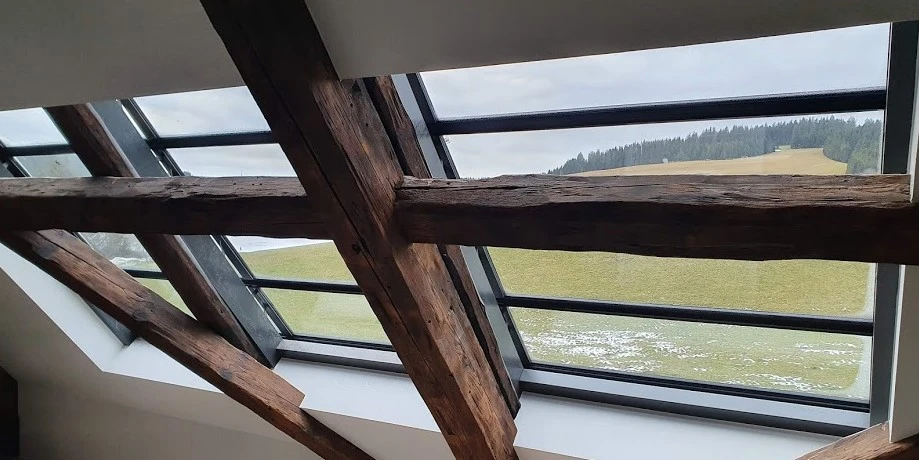

Die zwölf eingesetzten XXL-Fenster wurden mit innovativen Features ausgestattet, die einen erhöhten Komfort sowie zusätzliche Sicherheit bieten. © LACKER GmbH
Die zwölf eingesetzten XXL-Fenster mit den Abmessungen von bis zu 2800 x 2720 mm (Breite x Höhe) ermöglichen eine optimale Belichtung der Räumlichkeiten. Ausgestattet mit einer 3-fach Sonnenschutzverglasung (Ug-Wert: 0,7 W/(m²K)) gewährleisten sie zudem eine zuverlässige Wärmedämmung.
Ein besonderes Augenmerk wurde darüber hinaus auf die denkmalschutzgerechte Optik gelegt. Die geschuppte Anordnung der Glaslamellen sorgt nicht nur für eine ansprechende Ästhetik, sondern garantiert auch eine dauerhafte Dichtigkeit. Die Integration von VA-Edelstahlwinkelrahmen und vorkonfektionierten Eindeckrahmen ermöglicht außerdem eine nahtlose Einbindung in die bestehende Dachstruktur.
Features für erhöhte Sicherheit
Als zertifizierte NRWG-Elemente nach DIN EN 12101-2 erfüllen die bigAir® Dachfenster höchste Sicherheitsstandards im Brandschutz. © LACKER GmbH
In einigen Bereichen wurden die Fenster mit einer Absturzsicherung aus waagerechten Edelstahlstäben versehen, die selbst bei geöffneten Lamellen Sicherheit bietet. Zudem sind alle Lamellenfenster mit Magnetkontakten ausgestattet, die bei geschlossenem Zustand ein Signal senden und somit zur Gebäudesicherheit beitragen sowie die technische Gebäudeausrüstung ergänzen.
Als zertifizierte NRWG-Elemente nach DIN EN 12101-2 erfüllen die Fenster überdies höchste Sicherheitsstandards im Brandschutz. So dienen sie nicht nur als effektive Lüftungselemente und tragen zur natürlichen Belichtung bei, sondern ermöglichen auch eine zuverlässige Entrauchung.

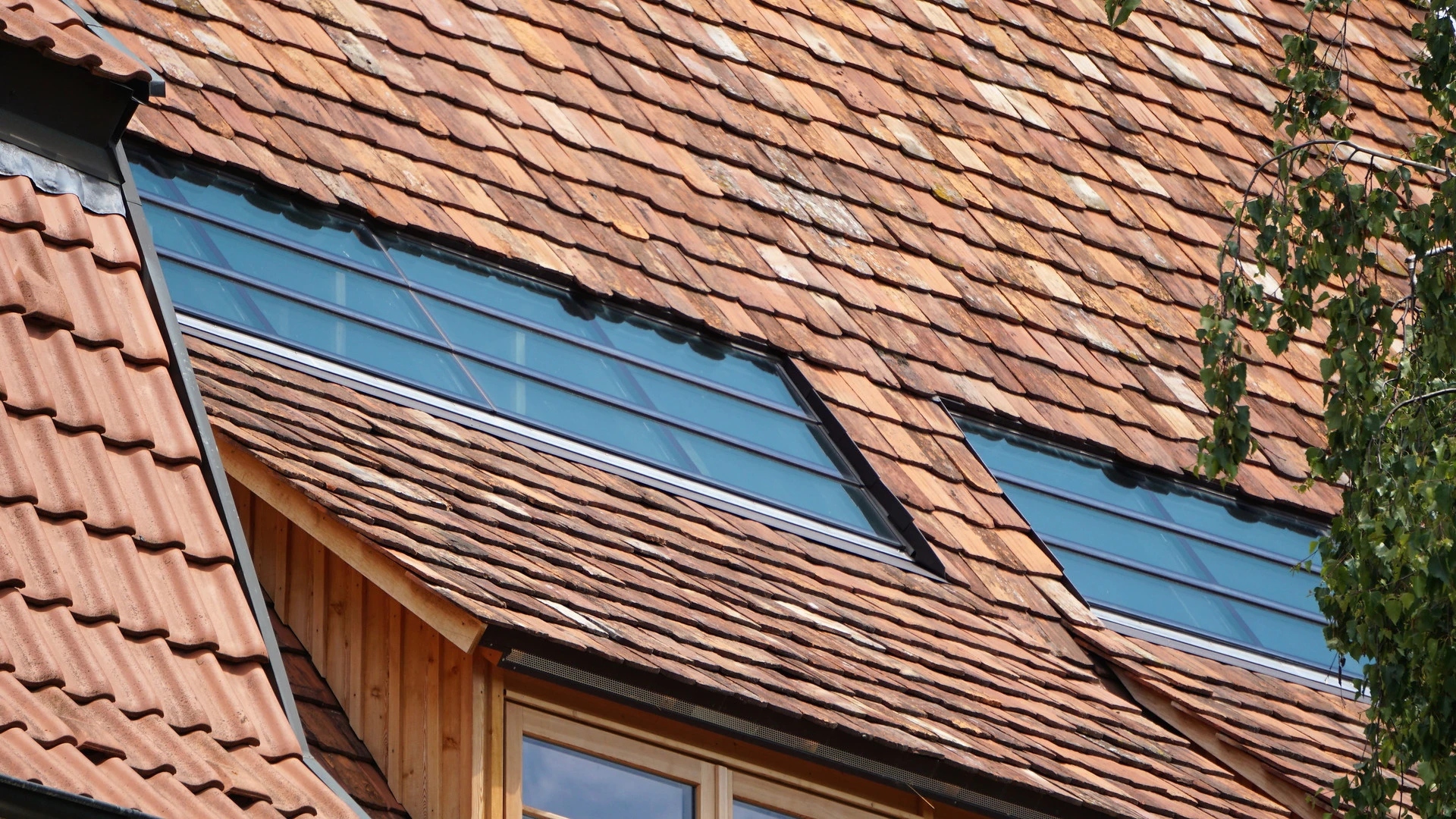

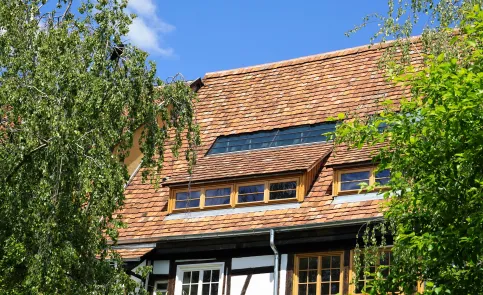

bigAir® Fensterelemente in einem Gebäude in der Altstadt von Sindelfingen

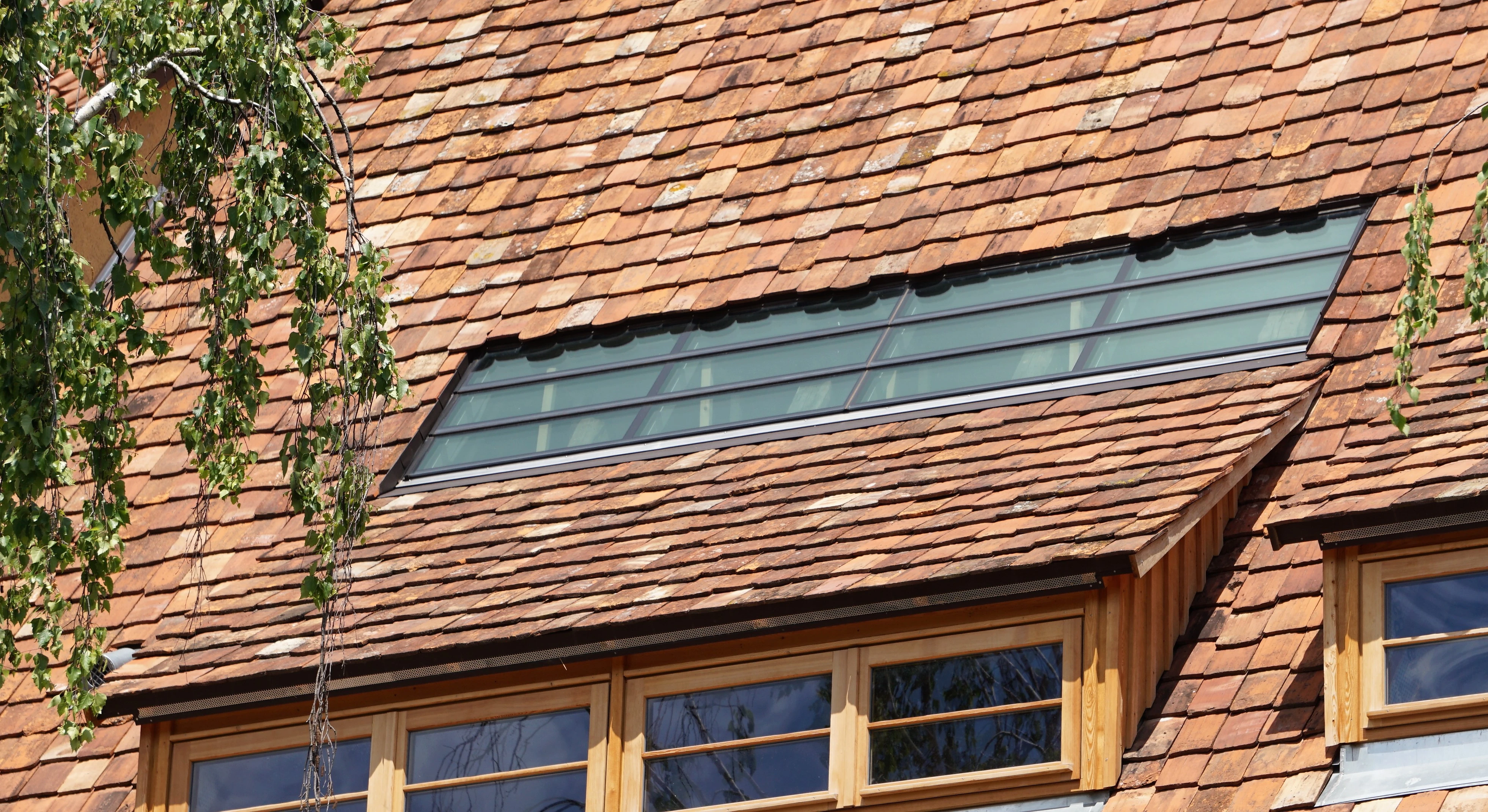

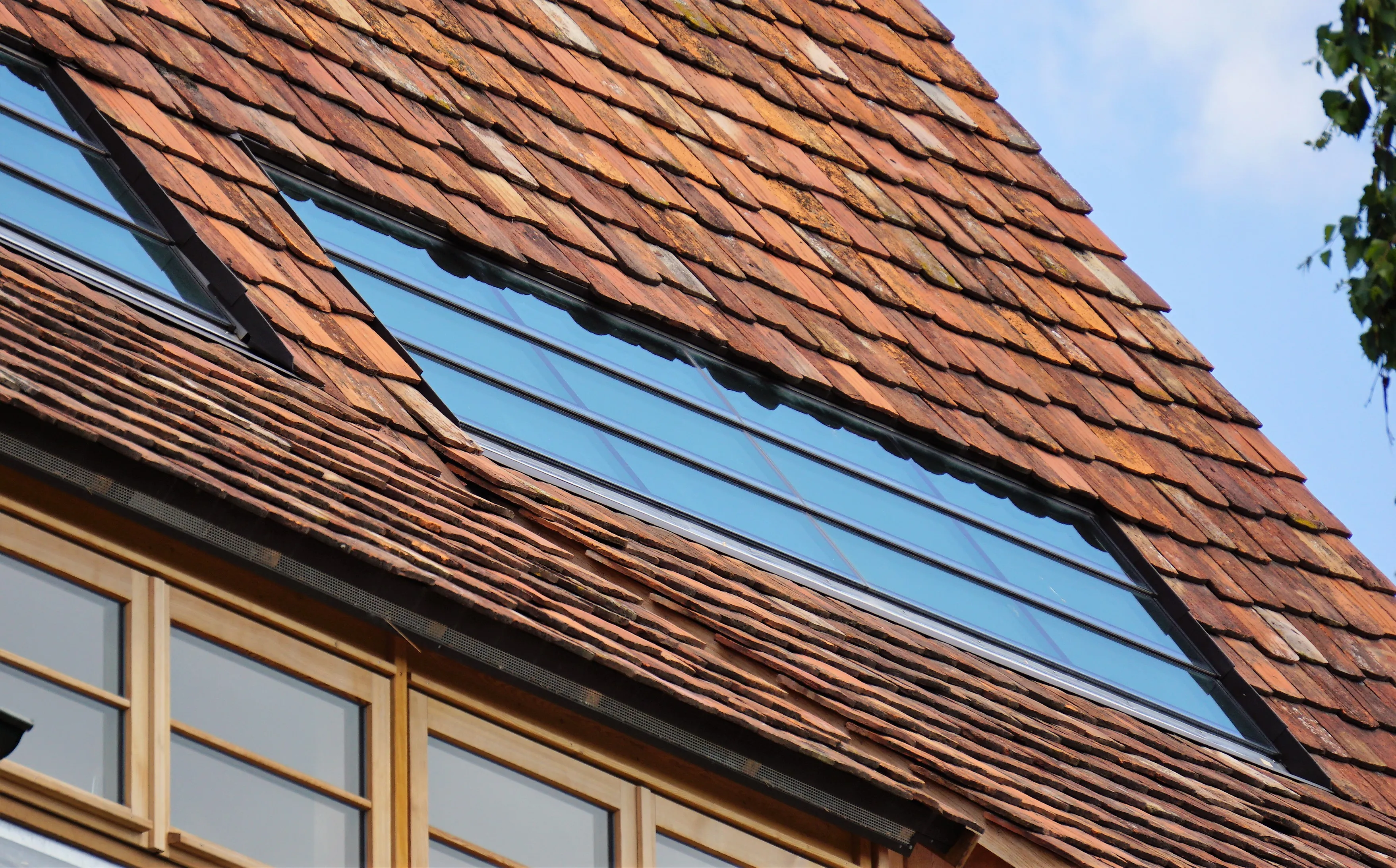

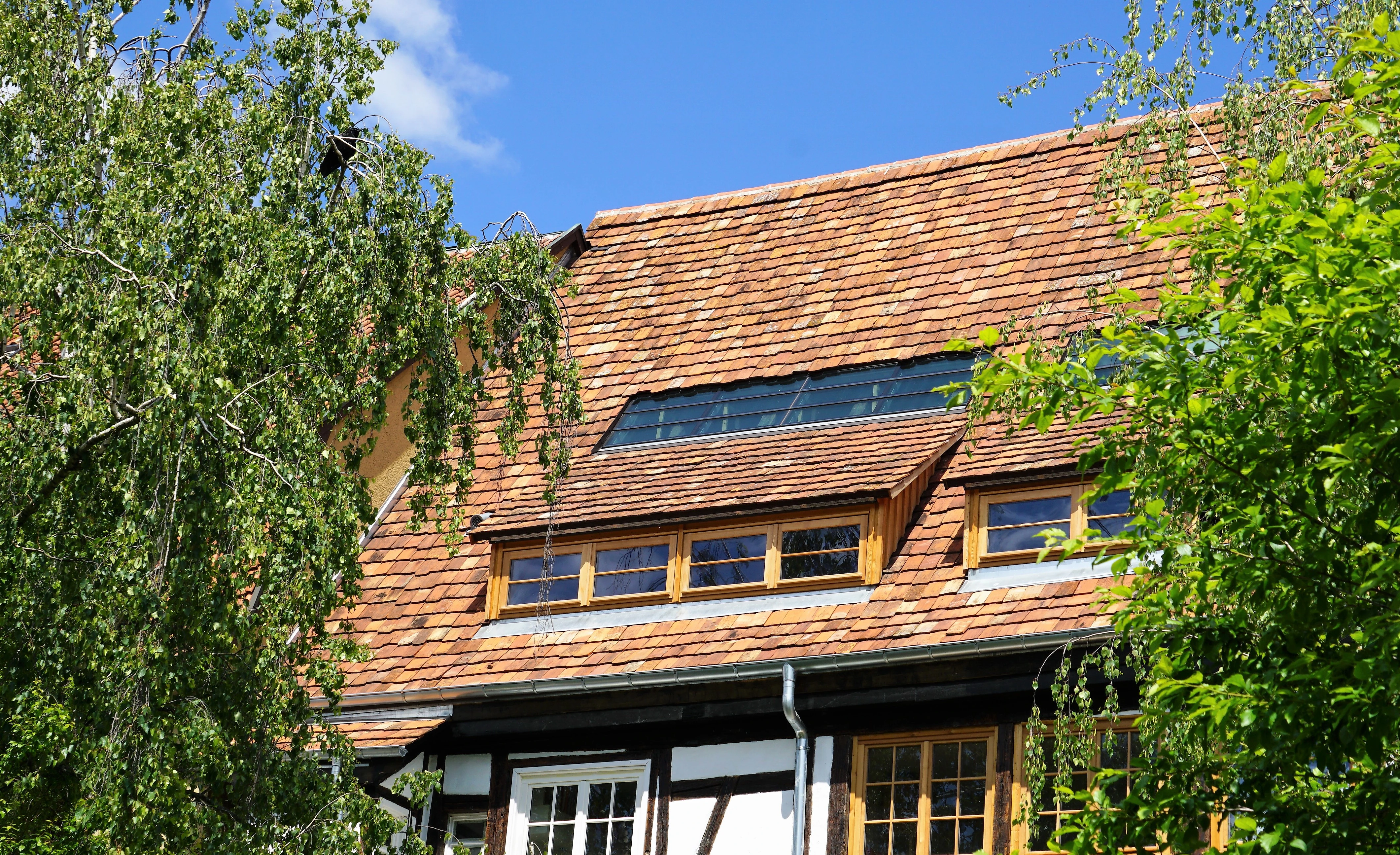

Für ein denkmalgeschütztes Fachwerkhaus aus dem spätmittelalterlichen Zeitraum, kamen bigAir® Fensterelemente von Lacker zum Einsatz. © LACKER GmbH
bigAir® Fensterelemente von Lacker kamen auch in einem Gebäude in der Altstadt von Sindelfingen, in unmittelbarer Nähe des historischen Schultheißen-Wohnhauses zum Einsatz.
Für das denkmalgeschützte Fachwerkhaus aus dem spätmittelalterlichen Zeitraum waren für eine bessere Beleuchtung des Dachbereiches passende Fensterelemente gewünscht, um das Gebäude und sein Dachgeschoss einerseits an die heutigen Anforderungen anzupassen und entsprechend attraktiv für eine Nutzung zu machen, es andererseits aber dennoch, soweit es geht, in seinem baulich ursprünglichen Zustand zu erhalten.
Für diesen Zweck fiel die Wahl auf die Lamellenfenster bigAir® Dach von Lacker. Zum Einsatz kamen je zwei Elemente in den Größen 4.200 x 1.040 Millimeter und 4.200 x 720 Millimeter.
Sonderanfertigungen nach Kundenwunsch
Die vier Fensterelemente wurden dabei gemäß Kundenwunsch gefertigt und mit einer Vielzahl optionaler Eigenschaften ausgestattet. ©LACKER GmbH
Alle Fensterelemente wurden dabei gemäß Kundenwunsch gefertigt und mit einer Vielzahl optionaler Eigenschaften ausgestattet. So wurden die Lamellenfenster als Lüftungs- und Belichtungs-Elemente geliefert, dessen groß dimensionierte Lamellen mittels fünf Tragprofilen um bis zu 85 Grad weit geöffnet werden können. Dank der geschuppten Anordnung der Glaslamellen fügen sich die Fensterelemente harmonisch in die restliche Optik des Daches ein und ermöglichen zugleich ein sicheres Abfließen von Regenwasser.
Der VA-Rahmen verleiht den Fensteranschlüssen zudem eine hohe Lebensdauer und fungieren gleichzeitig als Aufnahme für die Anschlussbleche.
Schutz vor Sonne und Insekten
3-Fach-Sonnenschutzverglasung und Insektenschutzgitter ©LACKER GmbH
Zum Schutz vor übermäßiger Sonneneinstrahlung der zur Südseite gewandten Fensterelemente wurden diese mit einer 3-Fach-Sonnenschutzverglasung versehen, die ein besseres Innenraumklima begünstigt. Darüber hinaus ermöglichen die nur nach außen zu öffnenden Lamellen eine zusätzliche Ausstattung mit Insektenschutzgittern, die in die Fensterrahmen eingesetzt werden können.
