Halfen Verankerungssysteme für Natursteinfassaden

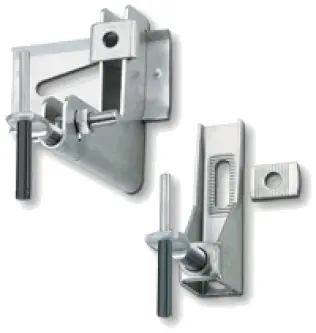

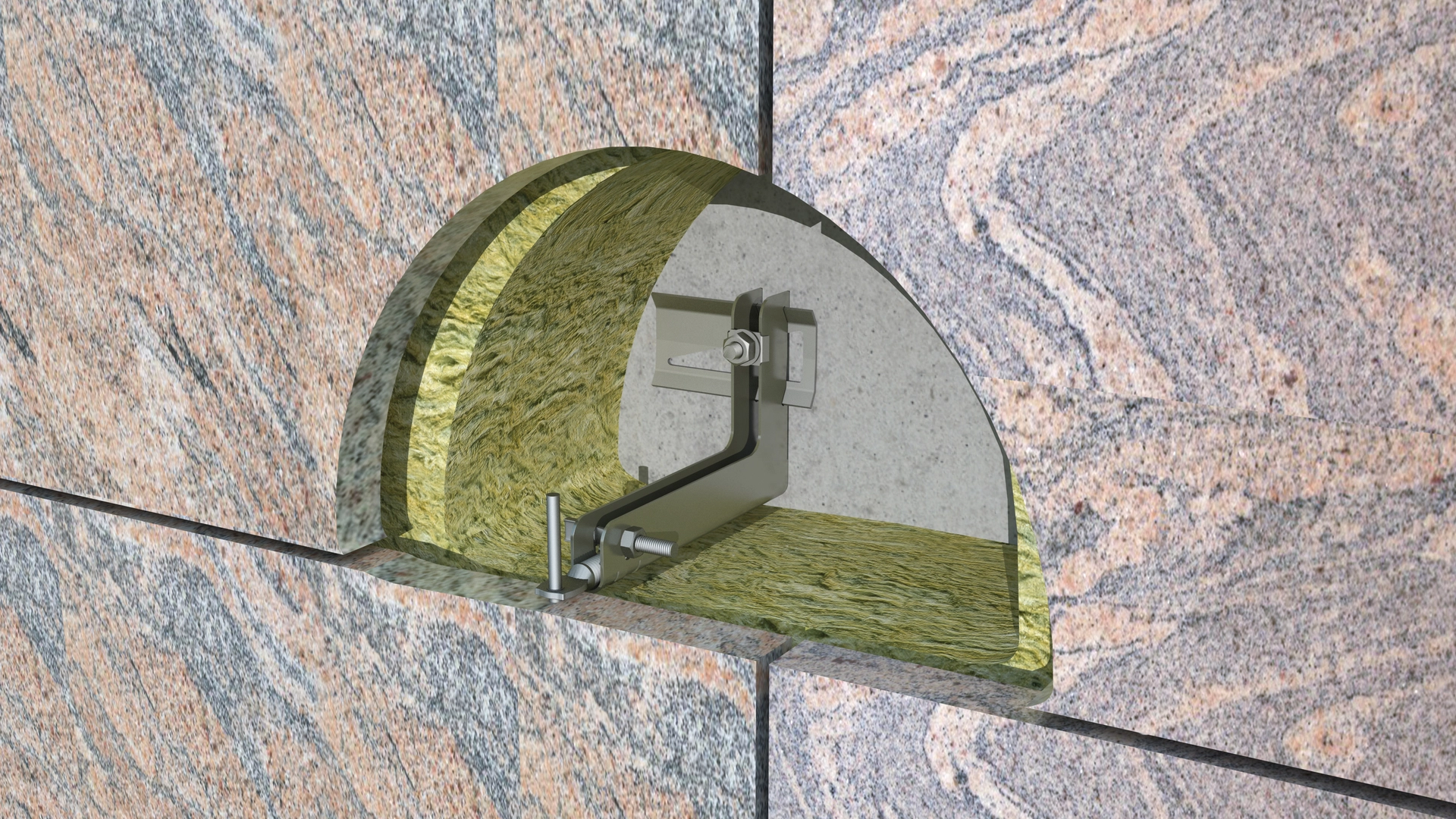

Body Anker
Die Halfen Body Anker sind dreidimensional justierbare Naturwerksteinbefestigungen zum Andübeln.
Je nach Baureihe können die Body Anker sowohl Lasten aus Platteneigengewicht als auch die Windbelastungen aufnehmen.
Je nach Bausituation kann aus vier unterschiedlichen Baureihen ausgewählt werden.
Halfen BA Body Anker (Traganker) ist für kleine Auskragungen von 60 bis 120 mm und hohe Lasten bis zu 1.300 N ausgelegt.
Halfen DT Body Anker (Traganker) ist für Auskragungen von 140-300 mm geeignet und bis 1300 N belastbar.
Halfen DH Body Anker ist für Auskragungen von 60 bis 320 mm und Horizontallasten von bis zu 1.300 N konzipiert.
Eigenschaften
Justierbar in drei Richtungen
sofort belastbar
Einsatz in horizontaler und vertikaler Fuge
Unabhängig geprüft: TÜV/LGA-zertifiziert, Zertifikat-Nr. 71712

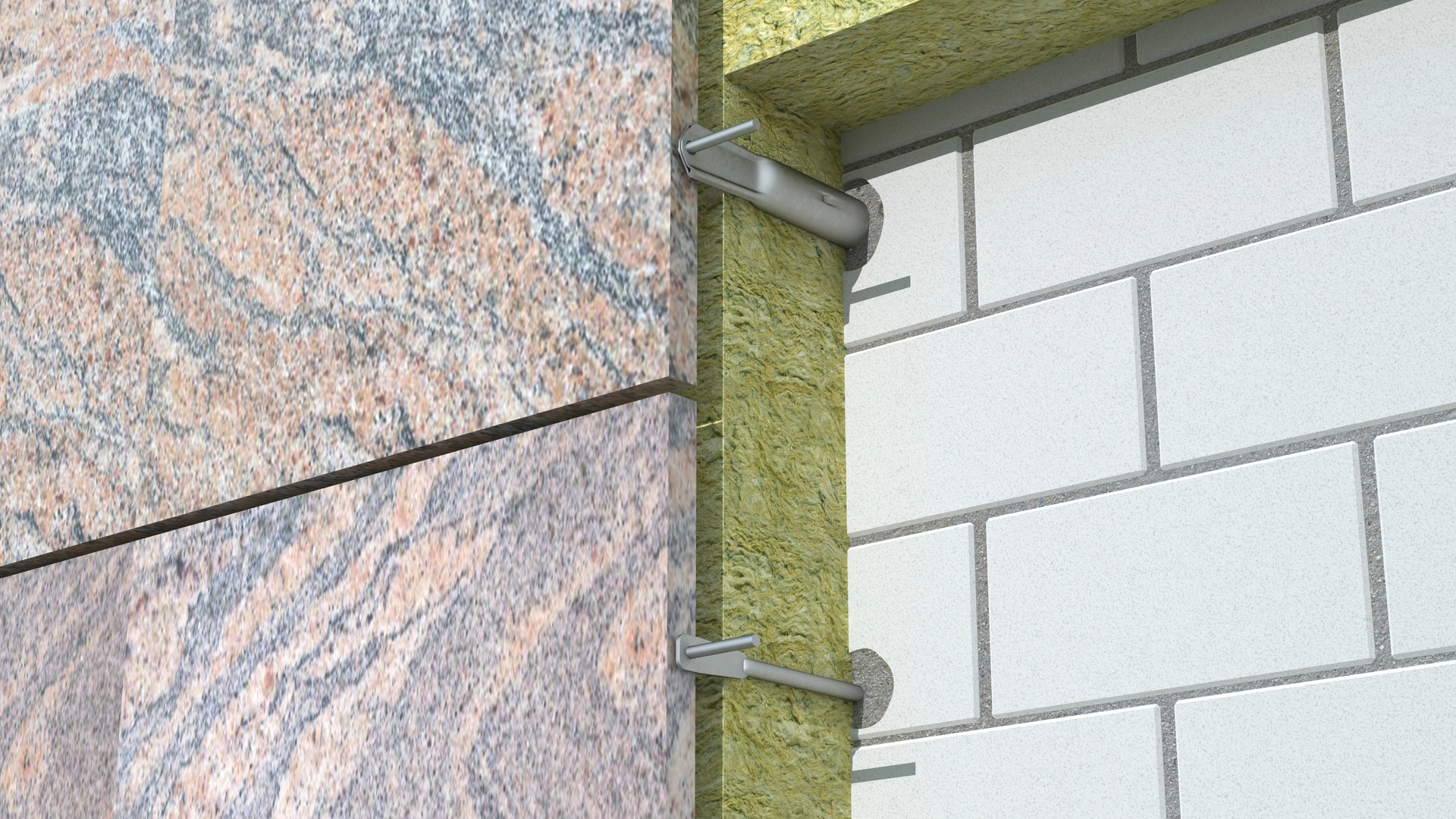

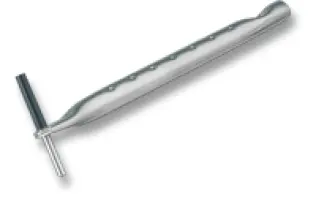

Einmörtelanker UMA und UHA
Halfen UMA Traganker sind für eine Vielzahl von Laststufen lieferbar. Sie können vertikale und horizontale Belastungen aufnehmen. Abhängig vom Ankerdesign können Auskragungen bis 300 mm und Lasten bis 4.000 N realisiert werden. Je nach Bausituation stehen 6 Standard-Designs zur Verfügung.
Halfen UHA Halteanker dienen der Aufnahme von horizontalen Druck- und Zugkräften. Der UHA Halteanker ist in Kombination mit UMA Tragankern zu verwenden. Der Halteanker wird vorwiegend in vertikalen Fugen und an Rändern und Ecken für Brüstungs- und Attikaplatten eingesetzt. Lasten bis 2500 N können von ihm übertragen werden. Der Anker ist in drei Standard-Designs erhältlich.
Eigenschaften
justierbar in drei Richtungen
hohe Traglast bei geringem Materialeinsatz
Auskragungen von 20–300 mm
zulässige Belastung bis 3960 N je nach Auskragung
typengeprüft
unabhängig geprüft (TÜV/LGA-Qualitätsszertifikat)

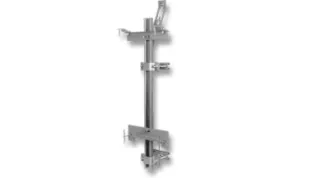

SUK Unterkonstruktion

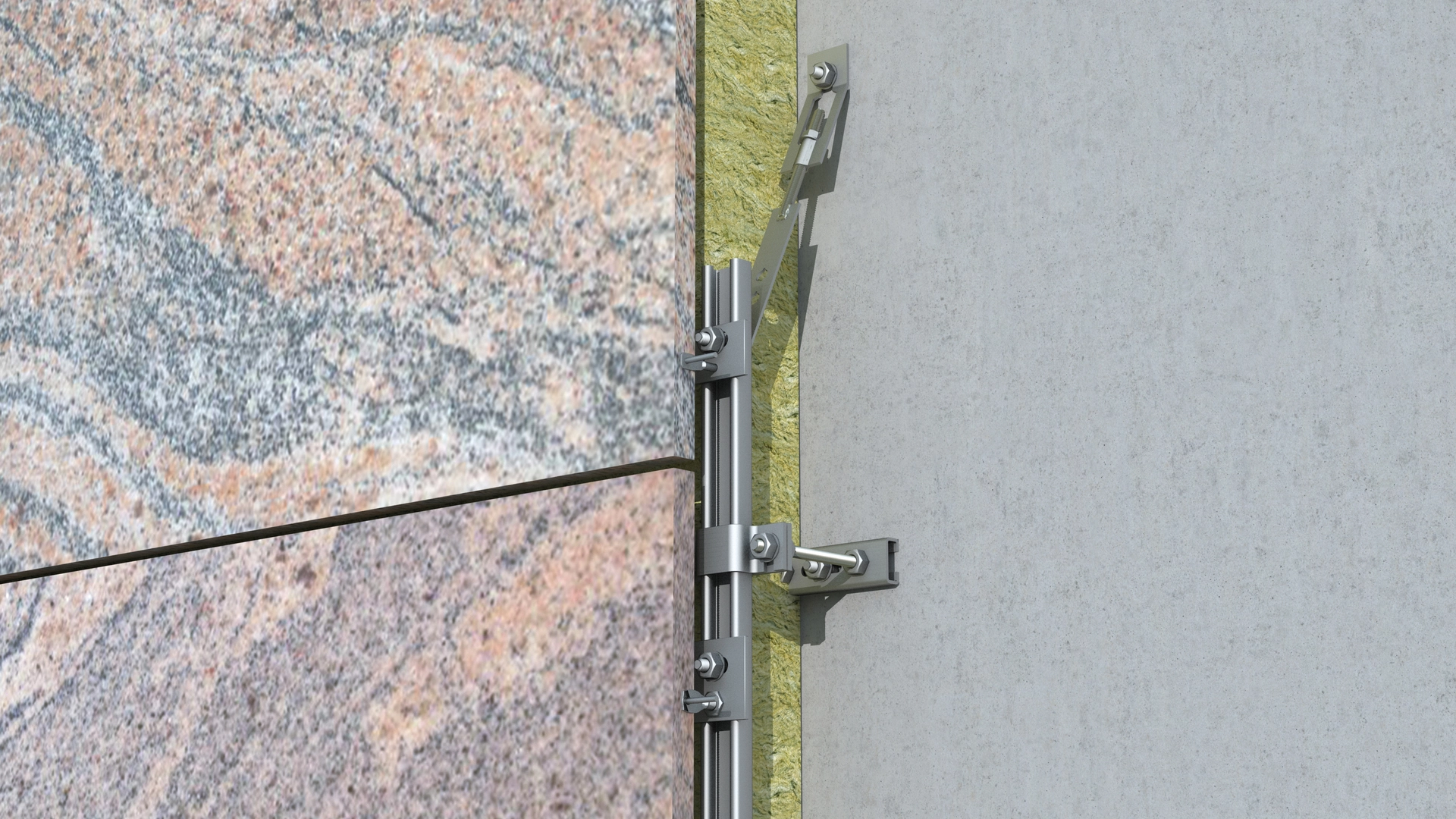

Halfen SUK Unterkonstruktionen ist ein verstellbares Hängeschienensystem mit stufenlos in der Höhe justierbaren Trag- und Halteankern, für Wandabstände ≥ 160 mm: Das System ist ideal für Neubauten und Renovierungen und besonders geeignet bei Natursteinfassaden mit großen und unterschiedlichen Abständen zur tragenden Wand.
Eigenschaften
Werkstoff Edelstahl A4
Justierbare Befestigung an HALFEN Montageschienen
Überbrückt nicht tragfähigen Untergrund
Hohe Lasttragfähigkeit

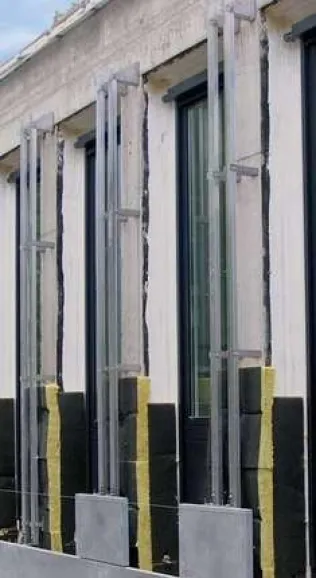

Halfen UKB Unterkonstruktion
Die Halfen UKB Unterkonstruktion mit Body Ankern ist eine stufenlos justierbare Unterkonstruktion aus Aluminium und rostfreiem Edelstahl mit vertikalen U-Profilen, die im Fassadenhohlraum verlaufen.
Eigenschaften
Montagefreundliches System
Vielfach justierbares Hängeschienensystem
Überbrückt nicht tragfähigen Untergrund
Justierungen von ± 20 mm in allen drei Richtungen
Referenzen

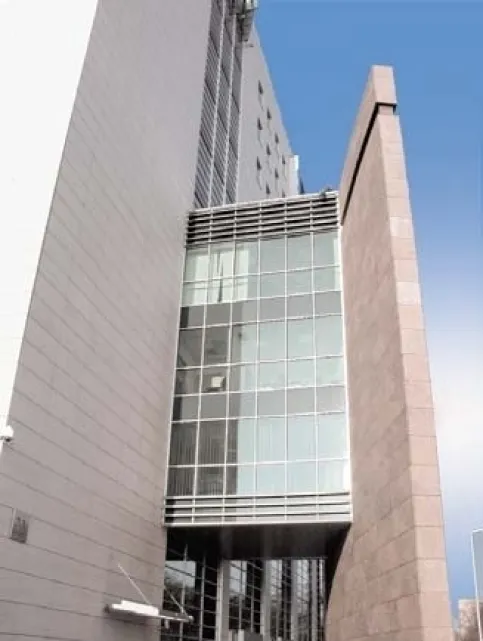

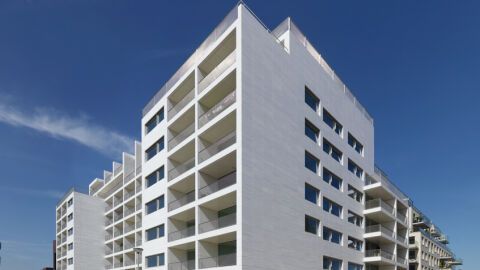

Bürogebäude Posen, Polen

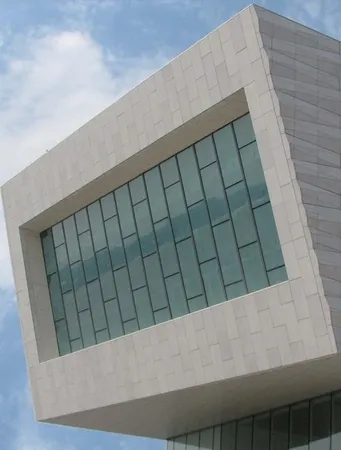

Museum of Liverpool, England
Referenz: Halfen Unterkonstruktionen

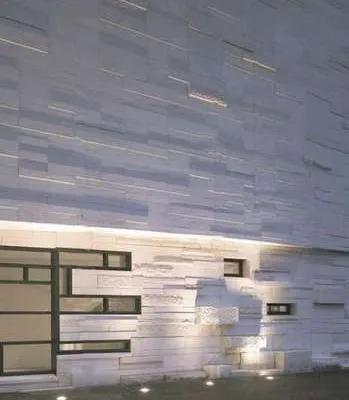

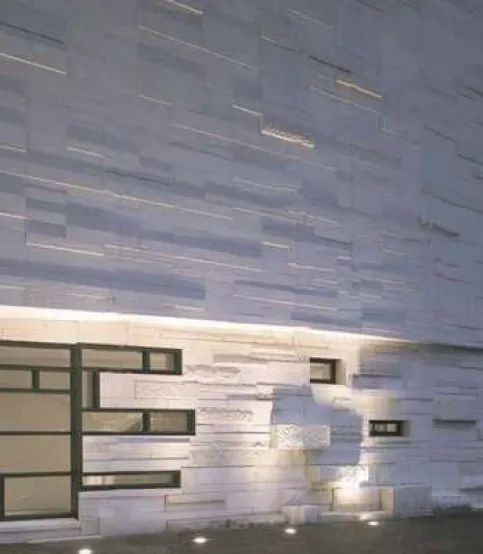

Middlesbrough Institute of Modern Art, England
Referenz: Halfen Aluminium-Unterkonstruktionen mit Halfen Body Ankern
Polizeigebäude Berlin
