Bewehrungstechnik

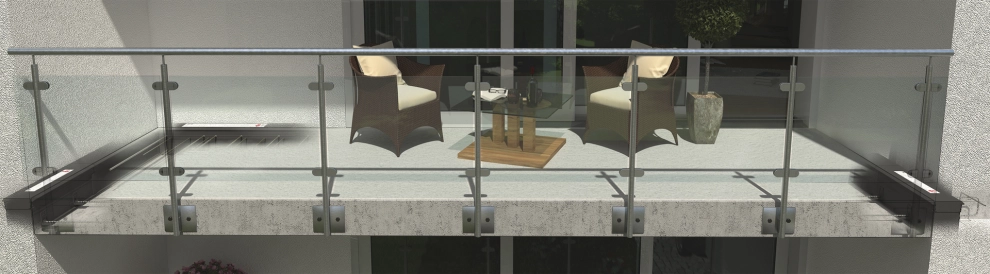

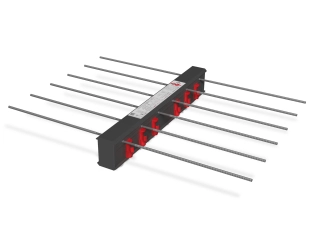

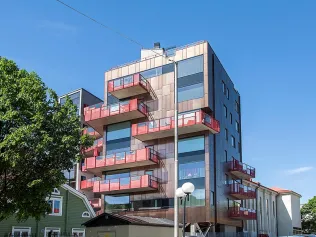

Mit dem Einsatz des Halfen HIT Iso-Element können außenliegende Betonbauteilen vom Gebäude thermisch getrennt werden, so dass Wärmeverluste gemäß den Anforderungen der EnEV reduziert, Tauwasser- und Schimmelpilzbildung vermieden, Heizkosten eingespart und CO₂-Emissionen vermindert werden.

Mit dem vielseitigen Typenprogramm werden nahezu alle Balkonsituationen abgedeckt.

Durch die spezielle Form des doppelsymmetrischen CSB-Lagers sind die Anschlüsse für auskragende Balkone (HIT-HP/SP MVX) symmetrisch. Diese können unabhängig von der Decken- oder Balkonrichtung eingebaut werden.

Die Halfen HBB bi-Trapez-Box wird als punktuelles Auflager der Treppenpodestplatten verwendet. Die Kraftübertragung geschieht dabei durch profilierte Elastomerlager.

Anwendung

Schalldämmung

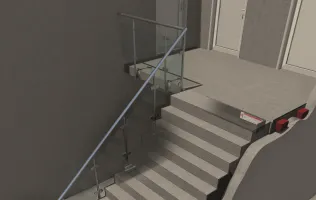

Halfen HTF Trittschalldämmelemente sind geeignet für die Auflagerung von Fertigteiltreppenläufen auf Ortbeton- oder Fertigteilpodesten. Die Last wird über profilierte Elastomerlager übertragen. Podeste sind in diesem Fall monolithisch mit dem Gebäude verbunden, die trittschalltechnische Dämmung liegt zwischen Podest und Treppenlauf.

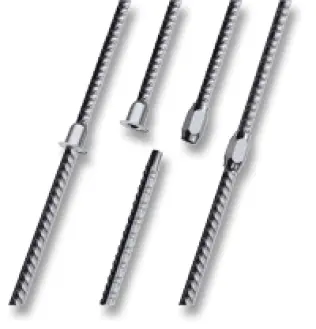

Die HBS-05 Schraubanschlüsse sind beliebig miteinander kombinierbar. Für alle Muffenstäbe – ob Schraubmuffe oder geschmiedete Ausführung – kann ein und derselbe Anschlussstab verwendet werden. Die Positionsmuffe ermöglicht den Anschluss zwischen axial unverschieblichen und nicht drehbaren Stäben, z. B. bei Kranöffnungen in Decken. Für Bewehrungsanschlüsse mit kurzen Verankerungslängen sind HBS-05-Endanker lieferbar.

Anwendung

Schraubanschluss

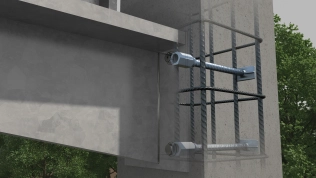

Hochleistungsfähiges System zur Krafteinleitung in Betonbauteile. Das System besteht aus einem betonseitigen Stahlbauanschluss HSC-B und einem Anschlussbauteil, z. B. der HSCC Standardkonsole. Anwendungsmöglichkeiten: z. B. Stahlkonsolen, Biegeträger, das Stabsystem DETAN.

Anwendung

Krafteinleitung

Verbindet zwei Bewehrungsstäbe durch Klemmwirkung. Zug- und Druckkräfte werden übertragen. Der MBT-Bewehrungsanschluss ist besonders geeignet für den Austausch sanierungsbedürftiger Bewehrungen, den Anschluss von Alt- und Neubau, Verbindungen von Betonfertigteilen und die Verbindung von geschosshohen Fertigteilkaminen.

Der Halfen HEK Fertigteilverbinder wurde für die schnelle und einfache Verbindung von Stahlbeton-Fertigteilen untereinander oder auch mit angrenzenden Ortbeton-Bauteilen entwickelt.

Einbetonierte Demu Hülsenanker wie beispielsweise T-FIXX^®, Bolzen- oder Stabanker verankern die Zug- und Querkräfte im Fertigteil.

Anwendung

Wandstoßverbindung

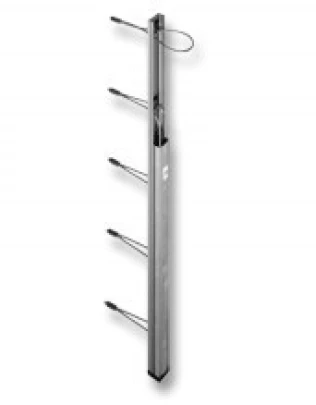

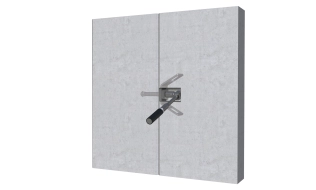

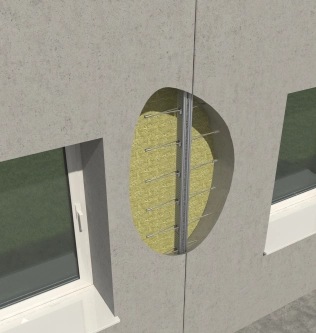

HLB Loop Box dient zum effizienten und zeitsparenden Verbinden von Beton-Fertigteilen. HLB Loop Boxen werden in Fertigteilwerken in zwei zu verbindenden Beton-Elementen (z. B. Wände) eingebaut. Die Beton-Elemente werden auf die Baustelle transportiert. Per Kran werden die Beton-Elemente aufgestellt.

Anwendung

Wandverbindung

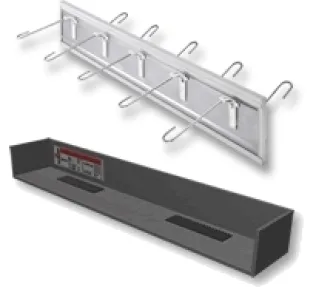

Halfen Rückbiegeanschlüsse HBT dienen der rationellen Verbindung von Betonbauteilen, die in unterschiedlichen Phasen hergestellt und miteinander verbunden werden. Der Verwahrkasten besteht aus verzinktem Stahlblech mit speziellen Sicken und vorgestanztem Griffloch zum einfachen Herauslösen der Abdeckung aus dem Gehäuseprofil. Er kann durch einfaches Annageln auf der Schalung oder mit Rödeldraht an der Bewehrung befestigt werden.

Anwendung

Anschlusskonstruktion

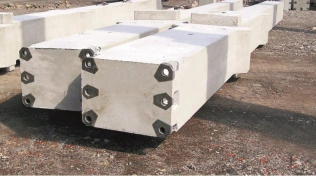

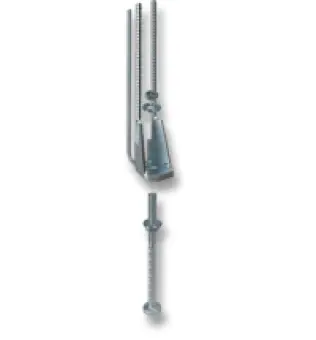

Das System besteht aus dem Stützenschuh HCC und dazu passendem Ankerbolzen HAB für die Fundamentplatte. Das Prinzip: Die Stützenschuhe werden in die Fertigteilstützen, die Ankerbolzen vor Ort mit einer Schablone in das Fundament einbetoniert und bei der Montage kraftschlüssig über Muttern miteinander verbunden. Im letzten Schritt werden Stützensohle und verbliebene Aussparungen mit schwindarmem Vergussmörtel ausgefüllt.

Anwendung

Betonfertigteile

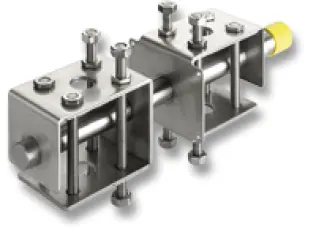

Das Halfen Schubdornsystem HSD dient zur Übertragung von Querkräften in Bauwerksfugen und somit der Vermeidung von ungleichmäßigen Setzungen oder Höhenversätzen aufgrund unterschiedlicher Verformung. Es ermöglicht - je nach Ausführungsvariante - horizontale Bewegungen in Längsrichtung oder Längs- und Querrichtung, die aufgrund von Schwinden, Kriechen oder Temperatureinwirkungen entstehen. Zur Übertragung von besonders großen Querkräften kommt das HSD-CRET Schubdornsystem zum Einsatz.

Anwendung

Bauteilverbindung

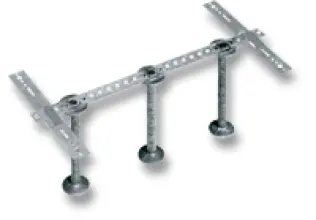

Die aus einer Montageleiste mit aufgeschweißten Doppelkopfbolzen bestehenden HDB-Elemente werden als Schub- und Durchstanz-Bewehrungselemente eingesetzt.

Die symmetrische Anordnung der HDB-Anker garantiert den korrekten Einbau. Der patentierte Klemmbügel gewährleistet die Betonüberdeckung der Bolzenköpfe.

Anwendung

Schub- und Durchstanz-Bewehrungselemente

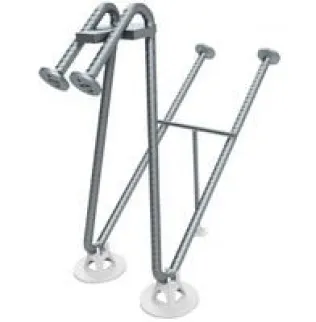

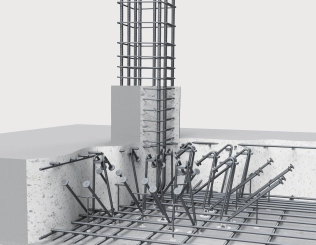

Die HDB-Z Durchstanzbewehrung ist durch ihre Form speziell für die Anwendung in Fundamenten optimiert.

Die Doppelkopfanker der HDB-Z sowie die Ankerplatte zwischen den Z-Ankern stellen eine schlupfarme Verankerung im Betonkörper sicher. Zusätzlich wird durch die z-förmig optimierte Form der HDB-Z Bewehrung der entstehende Schubriss mehrfach gekreuzt. Dadurch werden die gegenüberliegenden Rissufer effektiv verklammert.

Anwendung

Bodenplatten und Fundamente

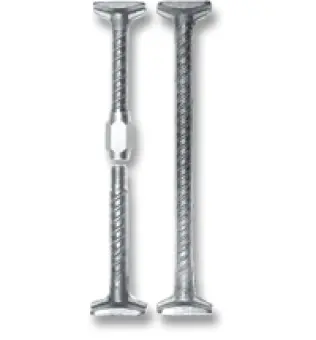

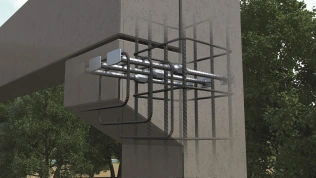

Der Halfen HSC Stud Connector ist eine baufsichtlich zugelassene Bewehrung, welche speziell für die wirtschaftliche Herstellung der Zugbewehrung in Konsolen und Rahmenknoten entwickelt wurde. Der HSC Stud Connector von Halfen sorgt und ein außerordentliches Maß an Flexibilität in der Bauausführung von Betonstützen mit Konsolen.
