MOSO® Mauerwerksfassadenbefestigung

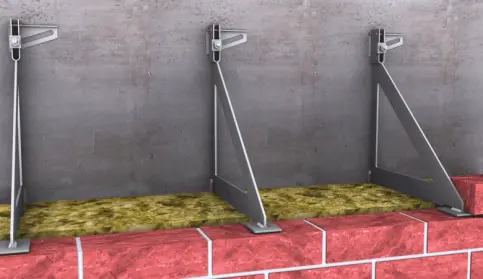

MOSO® Einzelkonsolanker

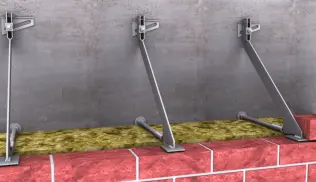

MOSO® Konsolanker EK-U Universalanker
MOSO® Einzelkonsolanker ermöglichen flexible Abfangungen von Verblendfassaden mit Dämmung und Luftschicht. Die schlanke Bauweise ermöglicht einen reduzierten Wärmedurchgang. Verschiedene Varianten ermöglichen den Einsatz für fast jeden Verwendungszweck am Bau.
MOSO® Konsolanker EK-S in Sonderausführung werden im hauseigenen MODERSOHN® Ingenieurbüro exakt dimensioniert anhand der individuellen Planungsunterlagen.
Laststufen: 4,0 kN - 8,0 kN - 12,0 kN
Wandabstände: 20 mm - 370 mm (größer auf Anfrage)
Höhenjustierung: ± 25 mm
Nachweis: Tragankerkopf nach DIBt-Zulassung Z-21.8-1892, Typenprüfung TP-19-0018 bzw. statische Berechnung
Technische Daten und Maßtabellen:

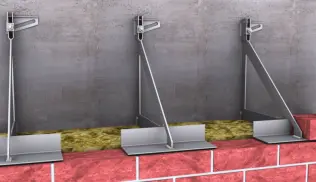

MOSO® Konsolanker EK-L mit längerem Auflager
MOSO® Konsolanker EK-D mit justierbarer Druckschraube
MOSO® Konsolanker EK-G bei Grenadierstürzen
MOSO® Fertigteilbefestigungen
MOSO® Fertigteilbefestigung FB-D mit justierbarer Druckschraube
Die MOSO® Fertigteilbefestigung FB-D verfügt über eine justierbare Druckschraube für die Befestigung von Betonfertigteilen. Die schlanke Bauweise reduziert den Wärmedurchgang.
MOSO® Fertigteilbefestigungen FB-S in Sonderausführung werden im hauseigenen Ingenieurbüro exakt dimensioniert anhand der individuellen Planungsunterlagen.
Laststufen: 4,0 kN - 8,0 kN - 12,0 kN
Wandabstände: 20 mm - 370 mm (größer auf Anfrage)
Höhenjustierung: ± 25 mm
Nachweis: Tragankerkopf nach DIBt-Zulassung Z-21.8-1892 bzw. Typenprüfung TP-19-0018
Technische Daten und Maßtabellen:
MOSO® Winkelkonsolanker

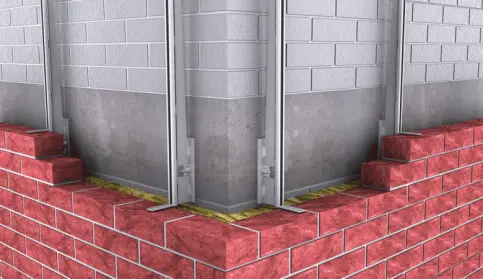

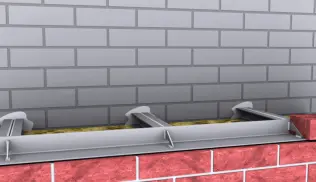

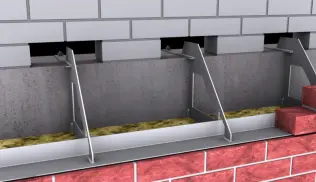

MOSO® Winkelkonsolanker WK-N
MOSO® Winkelkonsolanker mit durchlaufender Winkelschiene ermöglichen komplette Abfangungen mit nur einem Konsoltyp, auch im Eckbereich. Je nach Bausituation und Befestigungsuntergrund stehen verschiedenen Ausführungen zur Verfügung.
MOSO® Konsolanker WK-S in Sonderausführung werden im hauseigenen Ingenieurbüro exakt dimensioniert anhand der individuellen Planungsunterlagen.
Laststufen: 4,0 kN - 8,0 kN - 12,0 kN
Wandabstände: 20 - 370 mm, größer auf Anfrage
Höhenjustierung: ± 25 mm
Nachweis: Tragankerkopf nach DIBt-Zulassung Z-21.8-1892, Typenprüfung TP-19-0018 bzw. statische Berechnung
Technische Daten und Maßtabellen:

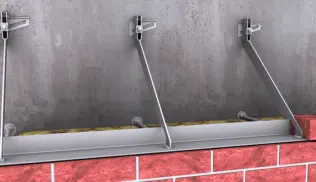

MOSO® Winkelkonsolanker WK-D mit justierbarer Druckschraube
MOSO® Winkelkonsolanker WK-Z für Ecken und Pfeiler
MOSO® Winkelkonsolanker WK-K für niedrige Betonhöhen
MOSO® Winkelkonsolanker WK-O für eine Befestigung auf Betondecken
MOSO® Winkelkonsolanker WK-M für eine Befestigung im Mauerwerk
MOSO® Winkelbefestigungen

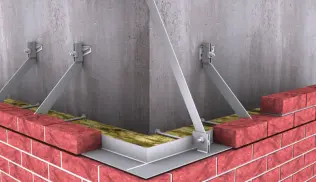

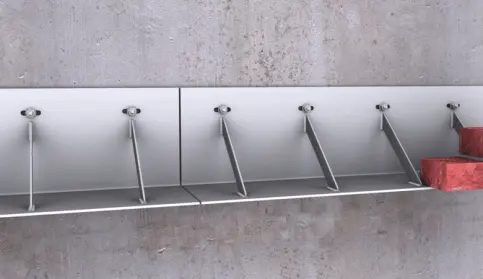

MOSO® Winkelbefestigung WA-D als unten geschlossener Winkel mit eingeschweißten Diagonalstreben
Die MOSO® Winkelbefestigungen WA-M / WA-D werden direkt am Verankerungsgrund montiert. Der auskragende Winkel deckt Steinuntersicht und Luftschicht vollständig ab. Die Winkelbefestigung WA-D mit eingeschweißten Diagonalstreben überbrückt auch große Wandabstände.
Laststufen: 1,2 - 3,2 kN
Wandabstände: 10 - 200 mm
Nachweis: statische Berechnung
Technische Daten und Maßtabellen:
MOSO® Winkelauflager

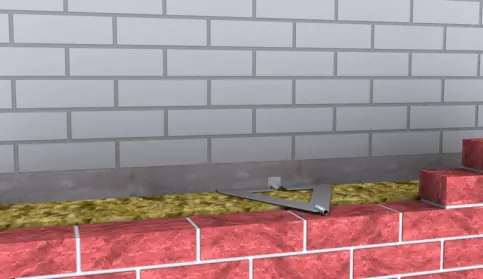

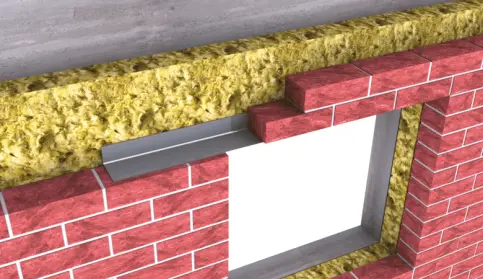

MOSO® Winkelauflager WA-Ü zur Überbrückung der Sturzöffnung ohne zusätzliche Befestigung
Die MOSO® Winkelauflager WA-Ü wird zur Überbrückung der Sturzöffnung ohne zusätzliche Befestigung aufgelegt.
Die Ausführungsvariante WA-Z dient als Zwischenwinkel bei einer Abfangung mit Einzelkonsolankern.
Die MOSO® Winkelauflager WA-S in Sonderausführung werden individuell vom hauseigenen Ingenieurbüro berechnet, um optimale Lösungen auch beischwierigen Gegebenheiten zu gewährleisten.
Auflagerbreite: 90, 95 und 100 mm
Öffnungsbreite: bis 2,26 m (größer auf Anfrage)
Nachweis: statische Berechnung
Technische Daten und Maßtabellen:
MOSO® Horizontalverbindungen

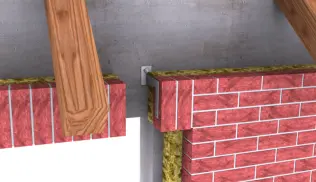

MOSO® Horizontalverbindung HV-A Attikahalteanker
Die MOSO® Horizontalverbindung HV-A ist der Attikahalteanker zur die horizontalen Sicherung der Verblendschale, bei z.B. von Gleitlagern getrennten Rohbaumauerwerken, rissfrei zu trennen. Da der Anker unterhalb des Auflagers vom Flachdach befestigt wird, haben die Bewegungen des Flachdachs keinen Einfluss auf die Verblendung.
Wandabstände: 105 mm - 370 mm
Nachweis: statische Berechnung
Technische Daten und Maßtabellen:

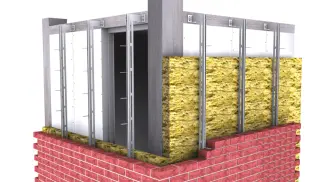

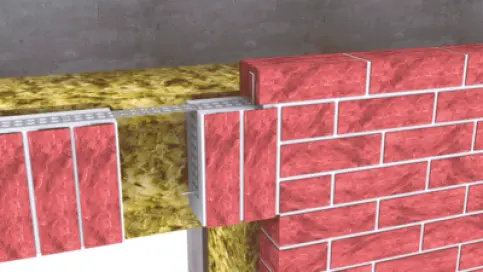

MOSO® Windpostanker HV-WP zum horizontalen Halten der Vorsatzschale

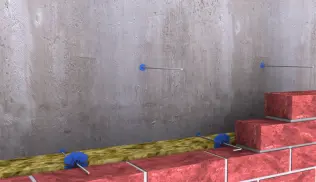

MOSO® HV-D Drahtanker für die nachträgliche Horizontalverbindung
MOSO® HV-L Luftschichtösenanker für die nachträgliche Befestigung
MOSO® Gerüsthalteanker

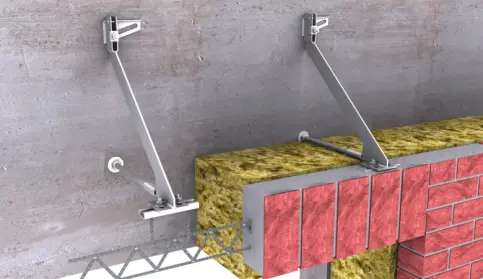

MOSO® Gerüsthalteanker für Mauerwerksfassaden
In Deutschland müssen Gerüste nach DIN 4420-3:2006-01 oder nach DIN 4426:2017-01 verankert werden. Die Tragfähigkeit der MOSO® Gerüstanker GA-Q und GA-Z werden nach Vorgaben der DIN 4426:2017-01 berechnet, da hier die zu verankernden Lasten ungünstig sind.
MOSO® Gerüstanker GA-S in Sonderausführung werden individuell vom hauseigenen Ingenieurbüro berechnet, um optimale Lösungen auch bei schwierigen Gegebenheiten zu gewährleisten.
Laststufen: 5,7 kN
Wandabstände: 15 mm - 260 mm (> auf Nachfrage)
Höhenjustierung: ± 25 mm
Nachweis: statische Berechnung
Technische Daten und Maßtabellen:
MOSO® Lochband
MOSO® Lochband als freitragende Sturzbewehrung
Das MOSO® Lochband stabilisiert als tragendes Bauteil Fenster- und Türstürze. Es können sowohl Grenardierschichten, als auch Läuferschichten und 1 1/2-fache Grenadierschichten bewehrt werden.
Sturzausführung lw < 2,51 m ≤ 5,01
Durch die Kombination von MOSO® Lochband Typ 50 E 420 und MOSO® Konsolankern Typ EK-W sind Stürze über 2,51 m möglich.
Technische Daten und Maßtabellen:
MOSOTherm Dämmplatten
MOSOTherm-Platten zur Reduzierung von Wärmebrücken
MosoTherm ist ein Dämmsystem zur Reduzierung von Wärmebrücken im Bereich von Fassadenbefestigungssystemen. Die Dämmplatten bestehen aus kriech- und druckbeständigem glasfaserverstärktem Kunststoff, mit bauaufsichtlicher Zulassung.
Maße:
4000/520/10 mm
4000/520/5 mm
Wärmeleitwert: ca. 0,14 – 0,16 W/mK
Materialdichte: 1.250 kg/m3
Wasseraufnahmefähigkeit: unter 5,0 %
Technische Daten und Maßtabellen:
Referenzen

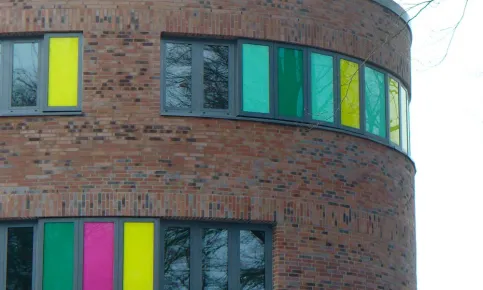

Wohnpark Westerberg, Osnabrück
Wohnpark Westerberg, Osnabrück
Winkelauflager, Einzelkonsolanker, Winkelkonsolanker, Horizontalverbindungen

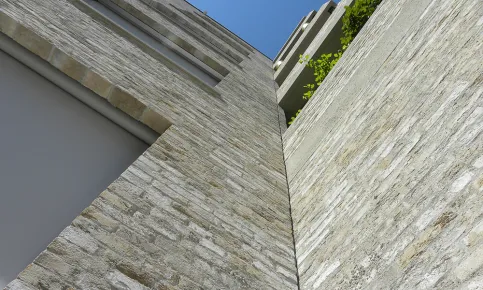

Mattenhof Siedlung, Zürich; Foto: Alfred Etterlin | © Murtec GmbH, Schweiz
Mattenhof Siedlung, Zürich
Produkte:
Winkelkonsolanker, Ankerschienen und Zubehör

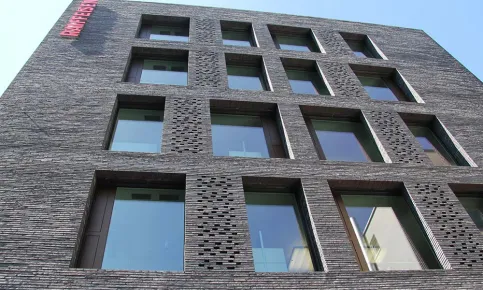

ARGE Raiffeisen St. Gallen
ARGE Raiffeisen St. Gallen
Produkte:
Spezial-Schwerlasttraganker zur Sturzabfangung
Kunstmuseum Ravensburg, Foto: Roland Halbe
Kunstmuseum Ravensburg
Produkte:
MOSO® Sturzabfangungen
