Halfen Montageschienen und Zubehör
Schienen zur flexiblen Innenraumgestaltung
In Verbindung mit den dazugehörigen Halfenschrauben bzw. Gewindeplatten bieten die Halfen Montageschienen nach dem Baukastenprinzip alle Vorteile für justierbare Anschlüsse außerhalb des Betons.

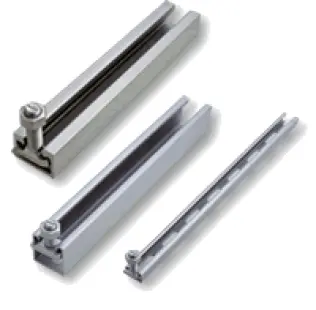

Halfen Montageschienen
Warmgewalzte Montageschienen
Durch das Warmwalzen sind die Montageschienen hervorragend geeignet:
Für schwere Beanspruchung
Für dynamische Beanspruchung
Zum Anschweißen
Unverzahnte Schienen HM
Sehr hohe Zuglasten bis zu 31 kN können übertragen werden.
Mit der Anwendung einer Kerbzahnschraube sind ebenfalls hohe Lasten in Längsrichtung von bis zu 7,5 kN möglich (nur für Normalstahl).
Verzahnte Schienen HZM
Durch die Verzahnung sind hohe Längslasten bis zu 27 kN möglich.
Vier Schienengrößen ermöglichen hohe Wirtschaftlichkeit.
Kaltprofilierte Montageschienen
Für geringere Beanspruchung können kaltprofilierte Schienen wirtschaftlich eingesetzt werden. Diese sind in gelochter und ungelochter Ausführung verfügbar.
Unverzahnte Schienen HL, HM
Für geringere Lasten in Schienenlängsrichtung
Wirtschaftlich durch viele Schienenvarianten
Verzahnte Schienen HZL, HZM
Für höhere Lasten in Schienenlängsrichtung
Rutschsichere Verbindung durch formschlüssige Lastübertragung
Halfen Konsolen
Die Halfen Konsolen werden aus den klassischen Halfen Montageschienen gefertigt und bieten deren Vorteile einer schnellen, sicheren und justierbaren Montage.
Die Konsolen finden Anwendung bei Komplettunterstützungen. Ihr hochwertiger Korrosionsschutz (Edelstahl A4 bzw. feuerverzinkt) bleibt auch nach der Montage erhalten.

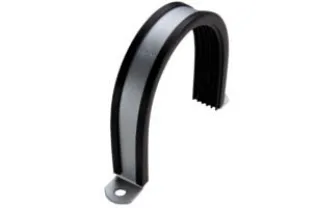

Halfen Rohrschellen und Rohrlager
Halfen Rohrschellen sind optimal und flexibel mit den Halfen Anker- und Montageschienen kombinierbar.
Die Rohrschellen gibt es in verschiedenen Ausführungen für Rohrdurchmesserbereiche von 15 – 530 mm. Die Verstellbarkeit der Rohrbefestigungen gewährleistet "räumliches" Justieren und jederzeit stufenlose Anpassung in alle Richtungen.

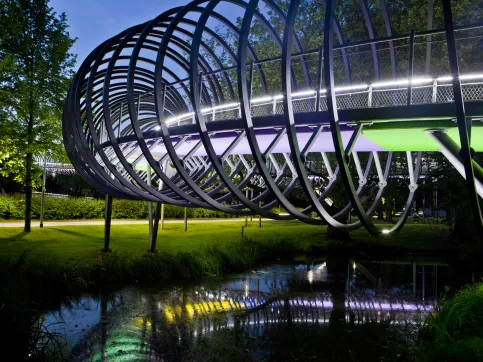

Rehberger Brücke, Oberhausen, Germany, © tomjasny.com
Kraftwerk Lausward, Düsseldorf © Planer Ingenieurbüro-Wendt

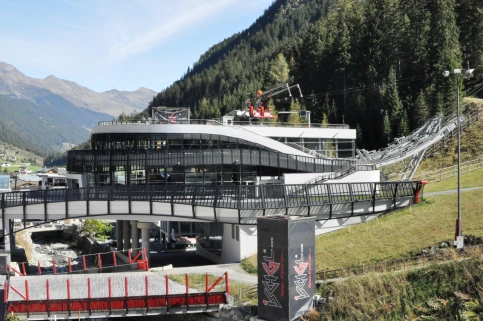

© 3-S Pardaschgratbahn, Ischgl, Austria,
© 3-S Pardaschgratbahn, Ischgl, Austria

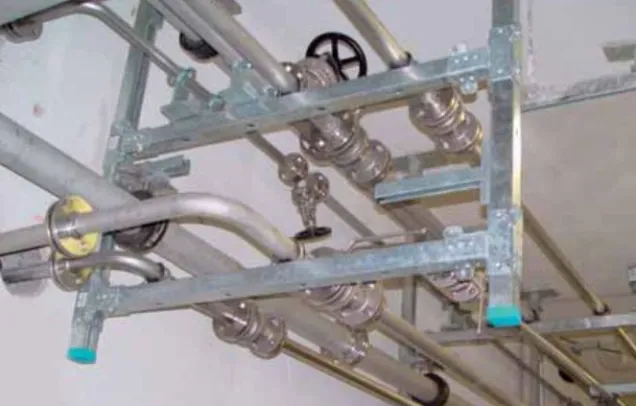

Halfen Powerclick-Montagesystem
Das Halfen POWERCLICK System ist auf die Belange des industriellen Rohrleitungsbaus maßgeschneidert und ermöglicht wirtschaftliche Systemlösungen.

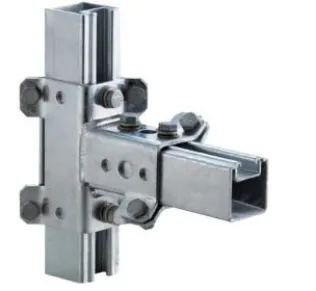

Powerclick System
Mit wenigen multifunktionalen Bauteilen kann eine Vielfalt an Unterstützungsvarianten realisiert werden. Die Systeme bestehen aus Montageschienen, Verbindungsteilen (wie z. B. Eckverbinder, Stützenfüße) und Trägerklemmen.
Drei Basisprofile - ein System:
System 63: mit Montageschiene 63/63 — überträgt Biegemomente besser als andere Systeme
System 41: mit Montageschiene 41/22 — komfortabel für Planer und zeitsparend
System 22: mit Montageschiene 41/22 — für kleinere Rohrdurchmesser
Optimal stufenlos justierbar
Geringes Gewicht im Vergleich zum konventionellen Stahlbau bei gleichbleibender Torsionssteifigkeit
Sicher durch definierte Lastabtragung
Durchgehend werden nur formschlüssige Verbindungen realisiert
Systeme untereinander kompatibel
Referenzen

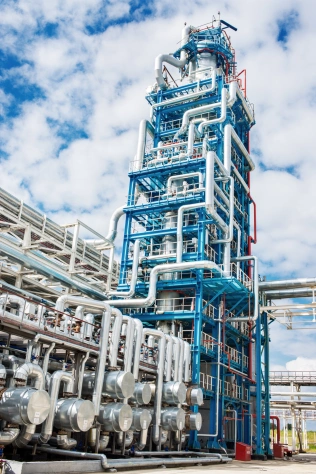

Chemiefabrik, Germany, © photollurg - fotolia.com
