Lödige Güterauzüge SHERPA® und ESCORTA®
Die Güteraufzüge werden mit freistehenden Schachtkonstruktionen geliefert. Die Installation erfordert keine speziellen Baumaßnahmen und -arbeiten, da bauseits weder Schacht noch Maschinenraum benötigt werden. Bei dem Einsatz eines Auffahrkeils ist keine Grube erforderlich. Der SHERPA eignet ist ausschließlich für den Gütertransport, im ESCORTA können außerdem Personen im Aufzug mitfahren.
Planungsleitfaden
Zur Auswahl der passenden Lösung bietet Lödige einen Planungsleitfaden an, in dem wesentliche Aspekte zum Thema Güteraufzug erläutert werden. Unter anderem wird auf die möglichen Abmessungen, sowie die Ausstattung und auswählbare Optionen eingegangen. Des Weiteren wird erläutert , welche Aspekte allgemein bei der Planung zu berücksichtigen sind.
Lödige SHERPA®

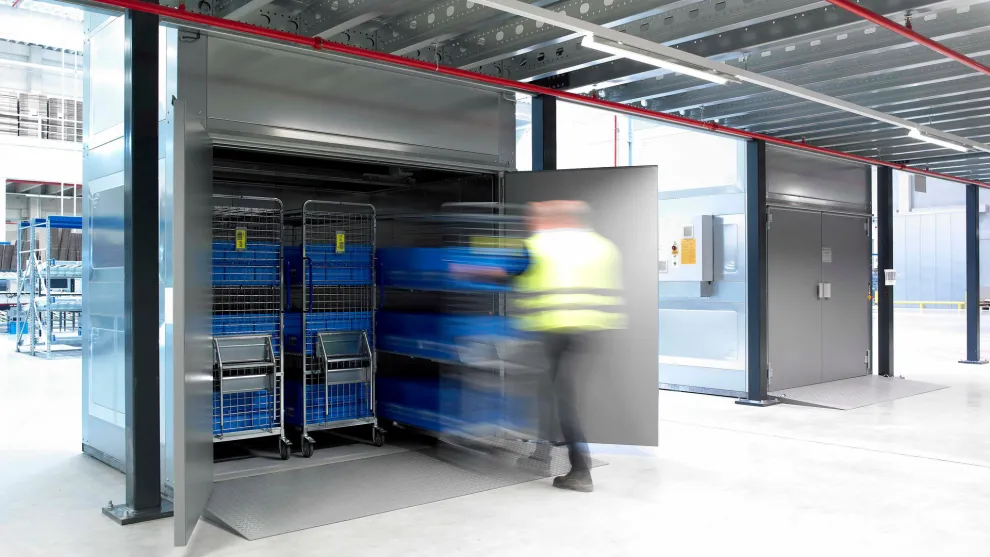

Güteraufzug Lödige SHERPA
Der kompakte Güteraufzug SHERPA® eignet sich für den vertikalen Transport von Gütern im industriellen Umfeld und darüber hinaus. Standardmäßig trägt der Güteraufzug bis zu 4.500 Kilo und erreicht Förderhöhen bis 18 Meter bei zwei bis sechs Etagen. Der Güteraufzug SHERPA® ist ausschließlich für den Transport von Gütern und Lasten ausgelegt.
Da der Aufzug mit einer freistehenden Schachtkonstruktion geliefert wird und eine Grube leicht durch eine Rampe ersetzt werden kann, lässt sich der SHERPA® sehr einfach in bestehende Gebäude und Regalsysteme integrieren.
Bedienung
Der Güteraufzug SHERPA® ist mit einer Anhol- und Sendesteuerung ausgestattet. In der jeweiligen Etage ist das Anholen des Aufzugs über das Etagentableau möglich. Personen dürfen im SHERPA® nicht mitfahren, daher ist in der Aufzugskabine kein Bedientableau verbaut.
Technische Daten SHERPA®
Förderhöhe: bis 18m
Nenngeschwindigkeit: 0,2 m/s
Nennlast/Tragfähigkeit: max. 4.500 kg
Kabinenbreite: 900-2.800 mm
Kabinenhöhe: 1.800 - 2.800 mm
Anzahl der Haltestellen: 2-6
Schachtbreite: 1.270 – 3.600 mm
Schachttiefe: 1.340 – 4.840 mm
Personenbeförderung: Nicht erlaubt. Nur Gütertransport möglich
Achs-/Kantenlast: 60% der Nennlast
Güteraufzug Lödige SHERPA
Einsatzbereiche
Produktionsstätten
Logistik und Distribution
Veranstaltungs- und Einkaufszentren
Krankenhäuser
Vorteile des SHERPA®
Sehr gut für den Einbau in bestehende Gebäude und Regalsysteme geeignet
Selbsttragender Schacht
Objektspezifische Kabinenmaße
Minimale Grube er forderlich
Kein separater Maschinenraum erforderlich
Einfache und schnelle Installation
Baumustergeprüft nach europäischer Maschinenrichtlinie 2006/42/EG
Ausstattung
Frequenzumrichter
Brandschutztüren
Anfahrrampe anstelle einer Grube möglich
Abweiserleisten in der Kabine
Außenbedientableaus mit Schlüsselschalter
RAL-Farbton nach Wahl
Weitere Optionen möglich
Lödige ESCORTA®

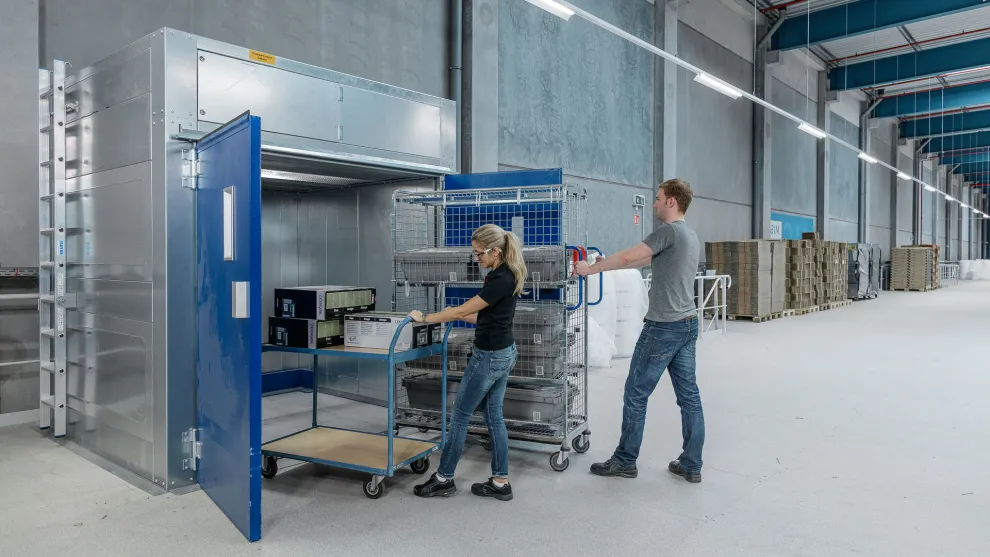

Güteraufzug Lödige ESCORTA® – für den sicheren und effizienten Transport von Waren und Personen
Der ESCORTA® ist ein kompakter, maschinenraumloser Güteraufzug mit einem selbstragendem Stahlgerüstschacht, der besonders für die Überwindung von Höhenunterschieden in Lager- und Produktionsstätten geeignet ist. Dank der neuen Zertifizierung (baumustergeprüft nach europäischer Maschinenrichtlinie 2006/42/EG) können mehrere Personen gleichzeitig die Ladung in der Lift-Kabine auf ihrem Weg zur gewünschten Etage begleiten. Diese Aufrüstungsoption erhöht den Komfort und vereinfacht den Transport von Gütern mit einer Nennlast von bis zu 4,5 Tonnen zwischen verschiedenen Ebenen.
Bedienung
Der Güteraufzug ESCORTA® ist mit einer Anhol- und Sendesteuerung ausgestattet. In der jeweiligen Etage ist das Anholen des Aufzugs über das Etagentableau möglich. Die Bedienung in der Kabine ist mit einem Kabinen-Bedientableau möglich.
Technische Daten ESCORTA®
Förderhöhe: bis 18m
Nenngeschwindigkeit: 0,15 m/s
Nennlast/Tragfähigkeit: max. 4.500 kg
Kabinenbreite: 900 - 2.800 mm
Kabinentiefe: 1.600 - 4.500 mm
Kabinenhöhe: 1.800 - 2.800 mm
Anzahl der Haltestellen: 2 - 6
Schachtbreite: 1.270 – 3.600 mm
Schachttiefe: 1.740 – 4.840 mm
Personenbeförderung: Begleitpersonen erlaubt
Achs-/Kantenlast: 60% der Nennlast
Es kann auf eine Grube verzichtet werden, wenn eine Rampe eingesetzt wird. Sonderausführungen sind in Bezug auf Größe, Förderhöhe und Material auf Anfrage möglich.
Güteraufzug Lödige ESCORTA®
Einsatzbereiche
Produktionsstätten
Logistik und Distribution
Veranstaltungs- und Einkaufszentren
Krankenhäuser
Vorteile des ESCORTA®
Begleitpersonen dürfen im Güteraufzug mitfahren
Sehr gut für den Einbau in bestehende Gebäude und Regalsysteme geeignet
Selbsttragender Schacht
Objektspezifische Kabinenmaße
Minimale Grubentiefe
Kein separater Maschinenraum erforderlich
Hohe Sicherheit durch Doppelbremssystem
Baumustergeprüft nach europäischer Maschinenrichtlinie 2006/42/EG
Ausstattung
Frequenzumrichter
Brandschutztüren
Anfahrrampe anstelle einer Grube möglich
Abweiserleisten in der Kabine
Außenbedientableaus mit Schlüsselschalter
Innenbedientableau
RAL-Farbton nach Wahl
Weitere Optionen möglich
Konfigurator
Mit dem Online-Aufzugskonfigurator von Lödige Industries lassen sich Güteraufzüge mit bis zu 3 t Tragkraft nach Bedarf planen. Bei größeren Tragfähigkeiten berät der Hersteller persönlich. Anfragen können über das Kontaktformular gestellt werden.
5 Konfigurationsschritte:
Abmessungen
Spezifikation
Zusammenfassung
Datenanforderung
