Mehr Möglichkeiten ohne Rampe
Lödige Industries bietet eine große Auswahl an Autoaufzügen, die eines gemeinsam haben: Autos werden platzsparend von einer Ebene auf die andere transportiert. Die Pkw-Aufzüge erschließen Parkraum in Untergeschossen von Wohn- und Geschäftshäusern oder direkt auf der Wohnebene. Platzintensive und aufwendige Rampen und Auffahrten sind nicht mehr notwendig.
Lödige Autoaufzüge TRAFFICO®, CARRICO® und PEGASOS® sind in Hotels, Mehrfamilienhäusern und Einkaufszentren im Einsatz.
Planungsleitfaden - Autoaufzug
Zukünftige Projekte können ohne platzintensive Rampe geplant werden. Zur Auswahl der passenden Lösung bietet Lödige einen Planungsleitfaden an, in dem wesentliche Aspekte zum Thema Autoaufzug erläutert werden. Unter anderem wird auf die möglichen Abmessungen, sowie die Ausstattung und auswählbare Optionen eingegangen. Des Weiteren wird erläutert , welche Aspekte allgemein bei der Planung zu berücksichtigen sind. Für den Autoaufzug PEGASOS wird zusätzlich ein Online-Konfigurator zur Verfügung gestellt.
Zu den Planungsleitfäden
Angebotsanfrage – Ausschreibungstexte
Zur Erstellung von Angebotsanfragen dienen auch die produktbezogenen Ausschreibungstexte. Hier sind Konfigurationen und mögliche Optionen für einzelne Autoaufzüge aufgeführt. Hiermit und mit Hilfe des Planungsleitfadens können gezielt Anfragen an Lödige weitergeleitet werden, sodass eine schnelle und lösungsorientierte Beratung angeboten werden kann.

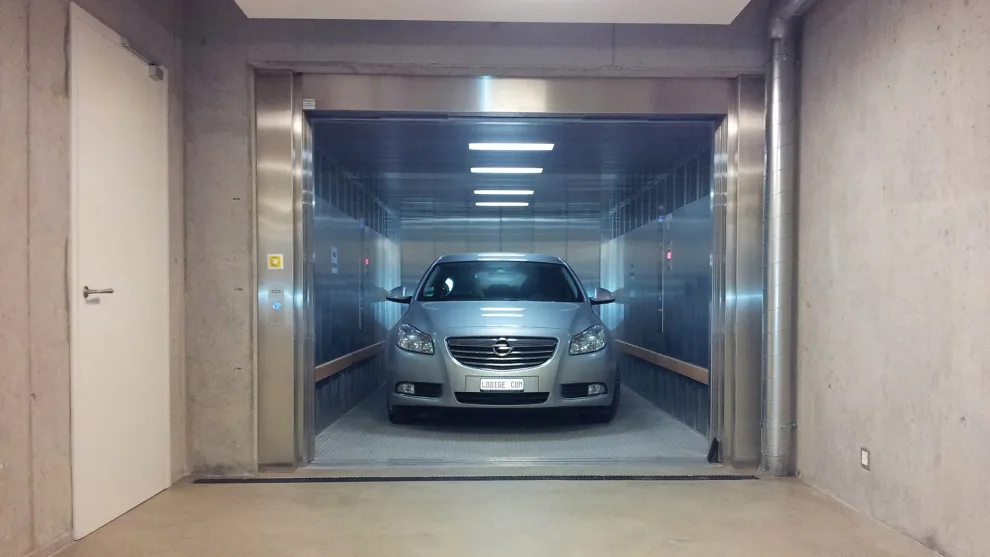

Lödige TRAFFICO®
Lödige TRAFFICO®
Der hydraulisch betriebene Autoaufzug TRAFFICO® bringt Auto und Insassen schnell und sicher zur gewünschten Parkebene. Der TRAFFICO® ist eine gute Lösung, wenn hoher Durchsatz gefordert ist. Der Autoaufzug bietet hohen Komfort und zahlreiche Optionen, die individuell angepasst werden können. Der Aufzug ist baumustergeprüft und entspricht der Aufzugsrichtlinie RL2014/33/EG und DIN EN 81-20:2014.
Bedienung
Die bequemste Art der Rufeingabe ist die Verwendung von Funkfernsteuerungen oder Transpondern. Das Lesegerät kann z. B. in eine Rufsäule eingebaut werden. In den Parkebenen bieten sich zur Rufeingabe Seilzugschalter an.
Lichtgitter zwischen Kabinen- und Schachttüren verhindern die Beschädigung des PKWs bei der Ein- und Ausfahrt. Lichtschranken zur Fahrzeugpositionierung erleichtern und beschleunigen das Einfahren. Bei Anlagen mit zwei Haltestellen wird die Fahrt zur anderen Ebene nach Positionierung des Fahrzeugs automatisch ausgelöst.
Technische Daten TRAFFICO®
Förderhöhe | max. 25 m |
Nenngeschwindigkeit | 0,2 – 0,6 m/s |
Grubentiefe | 1.250 mm (Standard) – Reduzierung möglich |
Nennlast | max. 4.200 kg |
Kabinenbreite | 2.500 – 3.000 mm |
Kabinentiefe | 5.500 – 7.000 mm |
Kabinenhöhe | 2.100 – 2.300 mm |
Haltestellen | 2 – 8 |
Zugänge | 2 – 16 (Übereinander oder gegenüberliegend) |
Schachtkopfhöhe | Schachtkopfhöhe min. 3.300 mm – abhängig von Förderhöhe |
Schachtbreite | Kabinenbreite + 800 mm |
Schachttiefe | Kabinentiefe + 800 mm |
Achslast | Achslast max. 1.750 kg - Staplerbetrieb verboten |
Steuerung | Druckknopfsteuerung in Microprozessortechnik mit umfangreichen Steuerungsfunktionen |
Antrieb | Hydraulikaggregat mit Pumpe-Motor-Unteröleinheit |
Betriebsarten | Vollautomatische Fahrt (2 Haltestellen), automatische Fahrt (Ab 3 Haltestellen) |
Richtlinien | Aufzugsrichtlinie RL 2014/33/EG, DIN EN 81-20:2014 |
Personenmitfahrt | PKW mit Insassenbegleitung erlaubt |
Lödige TRAFFICO®
Anwendungsmöglichkeiten
Der Autoaufzug TRAFFICO® ist durch die erhöhte Transportgeschwindigkeit gerade bei höher frequentierter Nutzung in Mehrfamilienhäusern, Bürogebäuden und Hotels zu empfehlen. Der Autoaufzug TRAFFICO® ist ein klassischer Autoaufzug mit automatischen Teleskobschiebetüren, einer hohen Fördergeschwindigkeit und einer umfangreichen Kabinenausstattung. Der TRAFFICO® eignet sich besonders gut für den Einsatz bei 6 bis 40 Stellplätzen in Mehrfamilienhäusern, Bürogebäuden und Hotels.
Vorteile des TRAFFICO®
Kompakte Bauweise
Personen können im PKW mitfahren
Transportgeschwindigkeit bis 0,6 m/s möglich
Kurze Montagedauer
Robust und zuverlässig
Hoher Fahrkomfort
Geräuscharm
Automatische Fahrt bei Anlagen mit 2 Haltestellen für hohen Komfort
Ausstattung

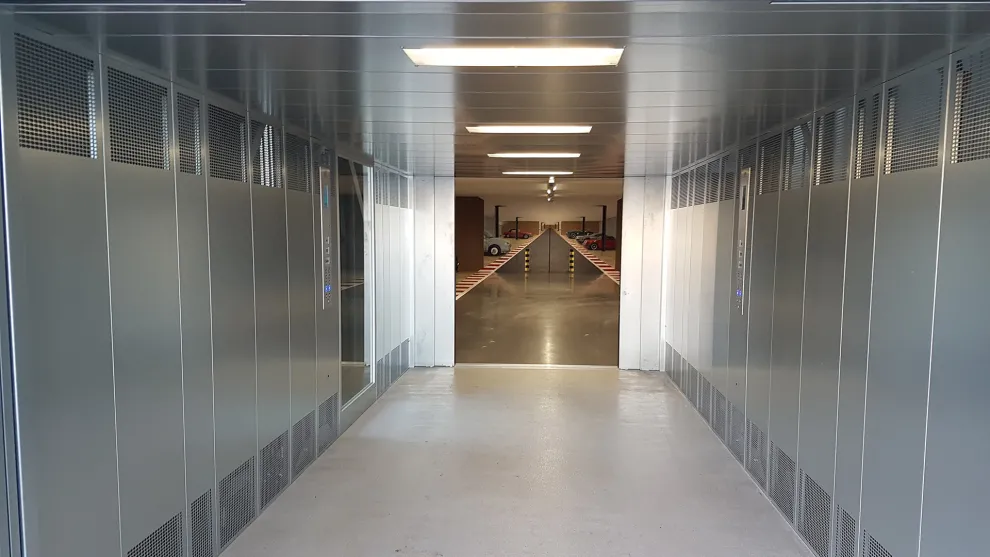

LED-Panels in der Kabinendecke, Seitenwände aus Stahlblech in Lamellenbauweise
Bedienpanel mit Abdeckblech aus Edelstahl
Rammschutzleiste aus Hartholz
Automatische Teleskopschiebetüren
Bedientableaus mit Positionieranzeigen
Dreifache Sicherheit durch Sensorik
Fahrzeugerkennung/ Positionierung in Kabine durch Sensorik
Optionale Ausstattung
Türen belegt mit Edelstahl
Türzargen aus Edelstahl
Spritzwasserschutz IP54
Sonderfarben für Boden, Türen, Kabinenwände und Decke
Funkfernbedienung
Rufsäulen
Lärmschutzpakete
Steuerung und Aggregat erhältlich im platzsparenden Schrank
Variable Kabinenausstattung

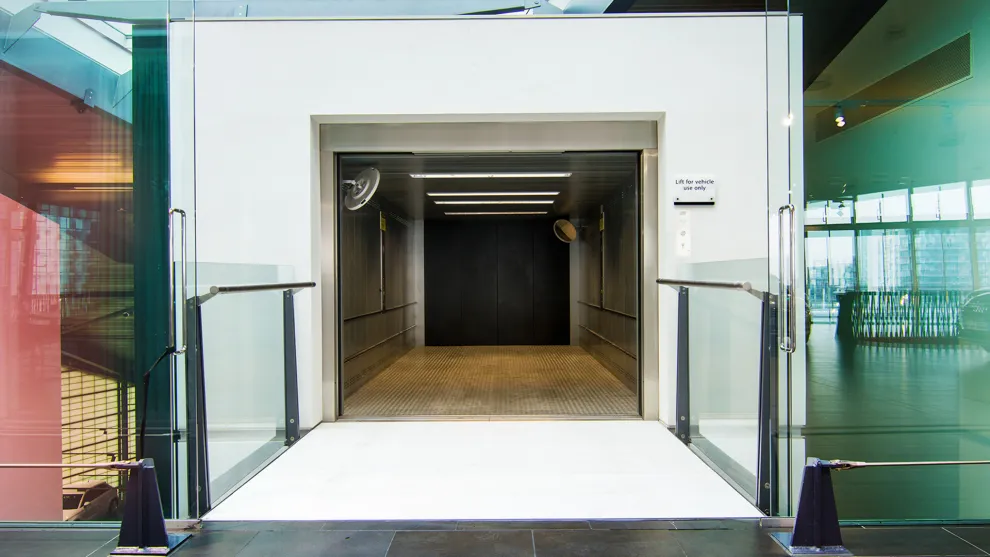

Lödige CARRICO®
Lödige CARRICO®
Für geringere Förderhöhen und nicht so hohe Frequentierungen ist der kompakte PKW-Aufzug CARRICO® eine Alternative zum TRAFFICO®.
Für den CARRICO® liegt eine EG-Baumusterprüfbescheinigung nach Maschinenrichtlinie 2006/42/EG vor. Die Fördergeschwindigkeit ist auf 0,15 m/s begrenzt. Der CARRICO® wird mit automatischen Schiebetüren und einer für den Transport von Fahrzeugen und Personen ausgelegten Kabinenausstattung geliefert.
Bedienung
Die einfachste Art der Rufeingabe ist die Verwendung von Funkfernsteuerungen oder Transpondern. Das Lesegerät kann z. B. in eine Rufsäule eingebaut werden. In den Parkebenen bieten sich zur Rufeingabe Seilzugschalter an.
Lichtgitter zwischen Kabinen- und Schachttüren verhindern die Beschädigung des PKWs bei der Ein- und Ausfahrt. Lichtschranken zur Fahrzeugpositionierung erleichtern und beschleunigen das Einfahren. Bei Anlagen mit zwei Haltestellen wird die Fahrt zur anderen Ebene nach Positionierung des Fahrzeugs automatisch ausgelöst.
Technische Daten CARRICO®
Förderhöhe | max. 25 m |
Nenngeschwindigkeit | 0,15 m/s |
Grubentiefe | 850 mm (Standard) – Reduzierung möglich |
Nennlast | max. 4.200 kg |
Kabinenbreite | 2.500 – 3.000 mm |
Kabinentiefe | 5.500 – 7.000 mm |
Kabinenhöhe | 2.100 – 3.000 mm |
Zugänge | 2 — 16 (Übereinander oder gegenüberliegend) |
Schachtkopfhöhe | min. 2.700 mm – abhängig von Förderhöhe |
Schachtbreite | Kabinenbreite + 800 mm |
Schachttiefe | Kabinentiefe + 800 mm |
Achslast | max. 1.750 kg - Staplerbetrieb verboten |
Steuerung | Druckknopfsteuerung in Microprozessortechnik mit umfangreichen Steuerungsfunktionen |
Antrieb | Hydraulikaggregat mit Pumpe-Motor-Unteröleinheit |
Betriebsarten | Vollautomatische Fahrt (2 Haltestellen), automatische Fahrt (Ab 3 Haltestellen) |
Richtlinien | Maschinenrichtlinie 2006/42/EG, DIN EN 81-41:2011 |
Personenmitfahrt | PKW mit Insassenbegleitung erlaubt |
Anwendungsmöglichkeiten
Der Autoaufzug CARRICO® ist durch seine kompakte Bauweise und des geräuscharmen Betriebs besonders geeignet für die Nutzung in Ein- und Mehrfamilienhäusern.
Mit dem CARRICO® können Autos im Keller geparkt werden, ohne platzraubende Einfahrrampen zu bauen. Er ist eine gute Lösung, um mehr Parkplätze in einem Einfamilienhaus zu schaffen. Mit dem CARRICO® können zusätzliche Parkplätze in Mehrfamilienhäusern, Bürogebäuden und Hotels schaffen. Er eignet sich besonders für die Bereitstellung von bis zu 20 Parkplätzen in Kellern.
Vorteile des CARRICO®
Kompakte Bauweise
Personen können im PKW mitfahren
Kurze Montagedauer
Robust und zuverlässig
Hoher Fahrkomfort
Geräuscharm
Automatische Fahrt bei Anlagen mit 2 Haltestellen für hohen Komfort
Ausstattung
LED-Panels in der Kabinendecke, Seitenwände aus Stahlblech in Lamellenbauweise
Bedienpanel mit Abdeckblech aus Edelstahl
Rammschutzleiste aus Hartholz
Automatische Teleskopschiebetüren
Bedientableaus mit Positionieranzeigen
Dreifache Sicherheit durch Sensorik
Fahrzeugerkennung/ Positionierung in Kabine durch Sensorik
Optionale Ausstattung
Türen belegt mit Edelstahl
Türzargen aus Edelstahl
Spritzwasserschutz IP54
Sonderfarben für Boden, Türen, Kabinenwände und Decke
Funkfernbedienung
Rufsäulen
Lärmschutzpakete
Steuerung und Aggregat erhältlich im platzsparenden Schrank
Variable Kabinenausstattung

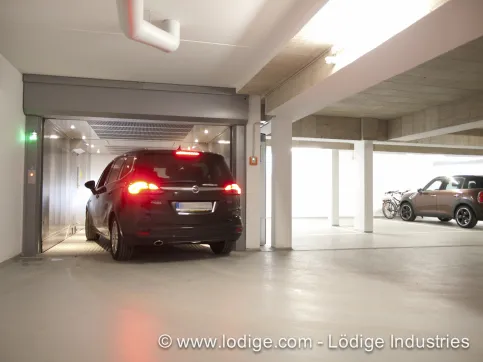

PEGASOS
Autoaufzug Lödige PEGASOS
Der Autolift PEGASOS ist eine gute Lösung für Bauvorhaben mit geringen Platzverhältnissen. Er wurde speziell für das Heben von PKWs entwickelt.

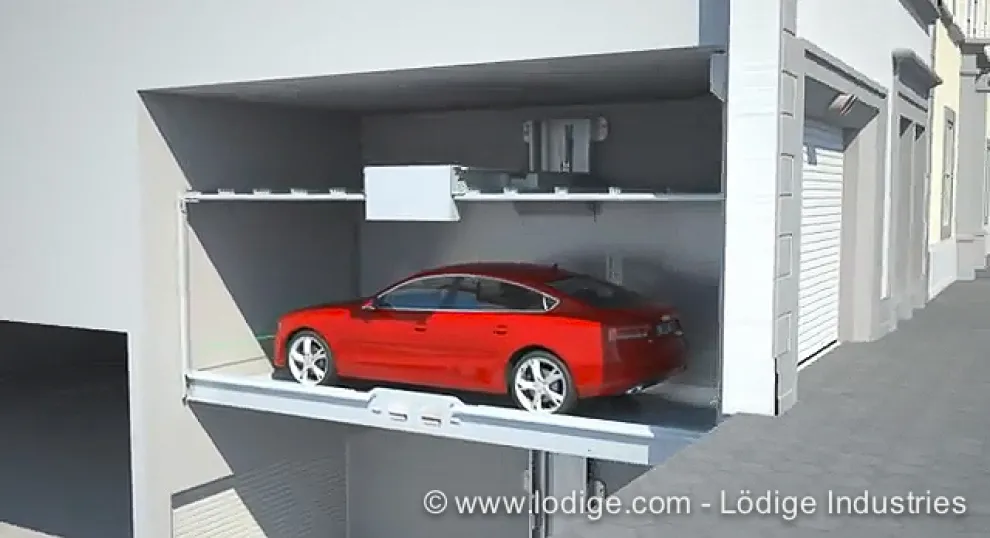

Der PEGASOS hat die Optik einer Garagenzufahrt und ist eine Alternative zur konventionellen Auffahrrampe. Der Autolift bringt Fahrzeug und Insassen vollautomatisch in die Tiefgarage oder das Parkdeck. Der Autolift kann direkt auf dem ebenen Boden montiert werden und benötigt daher keine Grube. Auf Grund der geringen Einbaumaße und des Wegfalls des Maschinenraumes ist der PEGASOS einfach zu planen. Das Mitfahren von Personen im PKW ist möglich. Realisiert wird der Transport durch zwei elektrische Antriebe.
Technische Daten PEGASOS®
Förderhöhe | max. 24 m |
Nenngeschwindigkeit | 0,15 m/s |
Grubentiefe | 150 mm |
Nennlast | 2.700 – 3.100 kg |
Kabinenbreite | 2.500 – 3.000 mm |
Kabinentiefe | 5.500 – 6.000 mm |
Kabinenhöhe | 2.100 mm |
Haltestellen | 2 – 4 |
Zugänge | 2 – 8 (Übereinander oder gegenüberliegend) |
Schachtkopfhöhe | min. 2.550 mm – abhängig von Schachttüren |
Schachtbreite | Kabinenbreite + min. 400 mm |
Schachttiefe | Kabinentiefe + 60 mm |
Achslast | max. 1.700 kg – Staplerbetrieb verboten |
Steuerung | Druckknopfsteuerung |
Antrieb | Elektrisch mit Kette, 8 kW |
Betriebsarten | Vollautomatische Fahrt (2 Haltestellen), automatische Fahrt (Ab 3 Haltestellen) |
Richtlinien | Maschinenrichtlinie 2006/42/EG, DIN EN 81-41:2011 |
Personenmitfahrt | PKW mit Insassenbegleitung erlaubt |
Anwendungsmöglichkeiten
Der Autoaufzug PEGASOS ist durch seine sehr kompakte Bauweise in vielen unterschiedlichen Anwendungsbereichen einsetzbar. Dank des Lödige-Planungstools ist die Planung des Autoaufzugs sehr einfach.

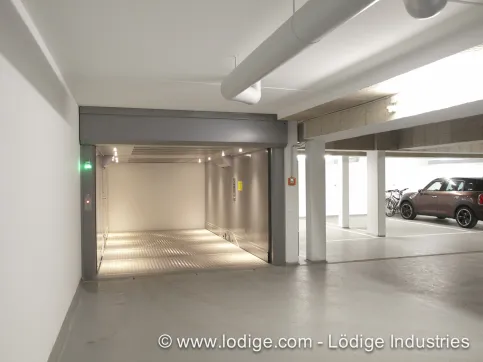

Mit dem PEGASOS können Autos im Keller geparkt werden, ohne lange Einfahrrampen zu bauen. Durch die Verwendung von Rolltoren ähnelt der Einfahrtsbereich des Autoaufzugs dem eines Garageneingangs. Es ist eine gute Lösung, um mehr Parkplätze in einem Einfamilienhaus zu schaffen. Mit dem PEGASOS lassen sich zusätzliche Parkplätze in Mehrfamilienhäusern, Bürogebäuden und Hotels schaffen. Er eignet sich besonders für die Bereitstellung von bis zu 20 Parkplätzen im Untergeschoss. Aufgrund der geringen Tiefe der Grube und des nicht vorhandenen Maschinenraums ist der PEGASOS sehr platzsparend.
Vorteile des PEGASOS
Online-Konfigurator verfügbar
Schachtgrube von nur 150 mm erforderlich
Personen können im PKW mitfahren
Geringe Schachtmaße
Niedriger Schachtkopf: Einbau in Standardgeschosshöhen möglich
Kurze Montagezeit: optimierter Montageablauf durch vormontierte Komponenten
Kein Maschinenraum erforderlich, es muss lediglich der Platz für einen Schaltschrank (B x H x T) 1.000 x 2.100 x 300 mm neben dem Schacht vorgesehen werden
Betriebskosten 3 Eurocent pro Fahrt
Lichte Türbreite entspricht der Lichten Kabinenbreite
Ausstattung
LED-Panels in der Kabinendecke, Seitenwände aus Stahlblech in Lamellenbauweise
Bedienpanel mit Abdeckblech aus Edelstahl
Verschieden Torvarianten als Schachtabschluss auswählbar
Automatische Teleskopschiebetüren
Bedientableaus mit Positionieranzeigen
Dreifache Sicherheit durch Sensorik
Moderne Ampel in dezenter Optik
Fahrzeugerkennung/ Positionierung in Kabine durch Sensorik
Optionale Ausstattung
Funkfernbedienung
Rufsäulen
Lärmschutzpakete
Konfigurator
Der Lödige BIM und CAD Aufzugskonfigurator ermöglicht die einfache und intuitive Planung individueller Aufzugslösungen. Durch Eingabe spezifischer Anforderungen wird sofort Zugang zu maßgeschneiderten Planungsunterlagen gewährt. Diese Unterlagen beinhalten technische Spezifikationen, eine persönliche Konfigurations-ID sowie CAD- und BIM-Daten, die bei der Integration von Autoaufzügen unterstützen.
