Attika-/Mauerabdeckungen aus Aluminium, Kupfer, Zink, Zink vorbewittert und Edelstahl
Dachrandabdeckungen sind ein wichtiger Bestandteil der Dachabdichtung und tragen zum architektonischen Gesamteindruck eines Bauwerks bei.
Mauerabdeckungen
Lübke Mauerabdeckungen werden nach Objektmaßen aus Aluminium, Edelstahl, Kupfer, Zink, Rheinzink oder Stahl verzinkt gekantet – ob in Bogenform, als klassische Gerade oder Eck-Element.
Das bewährte PM-System von Lübke ist eine selbsttragende Aluminium-Konstruktion mit patentiertem Cliphaltersystem. Es entspricht den Flachdachrichtlinien und der DIN EN 1991 Einwirkungen auf Tragwerke (T4 Windlasten) und erfüllt sämtliche baurechtlichen und optischen Anforderungen.
Die Formteile werden objektbezogen präzise gekantet und die Ecken sauber verschweißt.
Formteile
Mauerabdeck-Formteile werden passgenau nach Maßangabe gekantet, egal, ob in kleinen Stückzahlen oder großen Serien.
Damit sich die Mauerabdeckungen optimal auf der Baustelle zusammenfügen, werden die Ecken in moderner Schweißtechnik gefertigt. Auf der Baustelle lässt sich Teil für Teil der Dachrandabdeckung sauber zusammenfügen.
Attika-/Mauerabdeckung als montagefertiges Komplettsystem
Die Mauerabdeckungen werden aus dem gewünschten Metall gekantet und mit passendem Cliphalter geliefert.
Das montagefertige Lübke PM-System von Lübke, eine selbsttragende Aluminium-Konstruktion mit patentierten Cliphaltersystem, sorgt für eine schnelle und standfeste Montage.

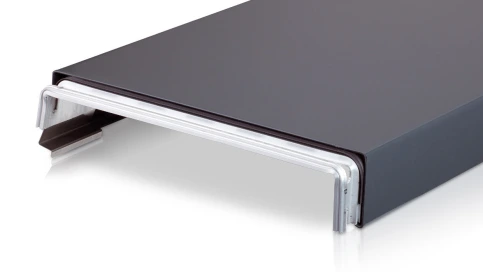

Die Mauerabdeckungen Lübke PM werden mit 4 oder 5 Kanten aus hochwertigem Aluminium passend samt Haltersystem und Formteilen geliefert.
Die Alu-Cliphalter erlauben ein einfaches Einraten der Mauerabdeckprofile und dienen gleichzeitig als Verbinder.
Die Cliphalter ermöglichen die temperaturbedingte Längendehnung der Abdeckung und dienen gleichzeitig als Verbinder einzelner Profillängen. Die seitlichen Dichtungen dienen zur kontrollierten Wasserabführung im Stoßbereich.
Durch die Federwirkung der Cliphalter rastet die Mauerabdeckung einfach ein, auch an schwer zugänglichen Orten.

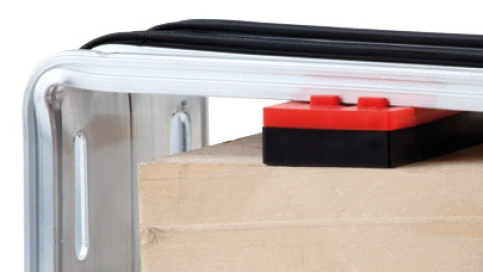

Unterleg-Klötze zur Montage von Haltern gewährleisten das Gefälle und den Höhenausgleich von Unebenheiten.
Stapelbare Gefälleklötze schaffen selbst an ebenen Flächen schnellstmöglich ein „künstliches“ Gefälle.
Für die Verklebung von Mauerabdeckungen ohne Haltersystem ermöglichen Riffelverbinder eine schnelle und unkomplizierte Verbindung der Längen der Abdeckung (ohne Abbildung).
Technische Daten
Material | Aluminium, Kupfer, Edelstahl, Zink und Rheinzink pre-patina blaugrau |
Material Halter | Aluminium stranggepresst (inkl. Gummidichtung) |
Dicke | 0,7/ 0,8/ 1,0 mm und 1,5/ 2,0/ 2,5/ 3,0 mm |
Oberflächen Aluminium | Natur oder einbrennlackiert nach RAL |
Lieferlängen | 3000 mm (bis 4000 mm auf Anfrage) |
Standardüberstand | min. 35 mm beidseitig |
Tropfkanten (Maß E und F) | Nennmaß 10 mm |
Formteile, runde Profile | siehe Produktübersicht Die Mauerabdeck-Profile können mit Löchern, Ausklinkungen oder Prägungen versehen werden. |
Weitere Informationen
Produktübersicht Mauerabdeckungen | Technisches Datenblatt Lübke PM
Kantungen und Formteile
Attika-/Mauerabdeckung 4 Kanten, PM-1
Attika-/Mauerabdeckung 4 Kanten, PM-1, Blende dachseitig ausgestellt
Attika-/Mauerabdeckung 5 Kanten, PM-2
Attika-/Mauerabdeckung 5 Kanten, beids. Gefälle, PM-5
Attika-/Mauerabdeckung 4 Kanten, PM-1
Attika-/Mauerabdeckung 4 Kanten, PM-1, Blende dachseitig ausgestellt
Attika-/Mauerabdeckung 5 Kanten, PM-2
Attika-/Mauerabdeckung 5 Kanten, beids. Gefälle, PM-5
Runde Mauerabdeckungen
Rundbogen-Segment horizontal
Segmentbogen horizontal
Rundbogen-Segment konvex
Segmentbogen konvex
Rundbogen-Segment konkav
Segmentbogen konkav
Außenecke Standard
Innenecke Standard
Giebelecke
Kehlecke
Übergangsstück
T-Stück
Z-Stück
Aufkantung
Kopfstück
Referenzbeispiele

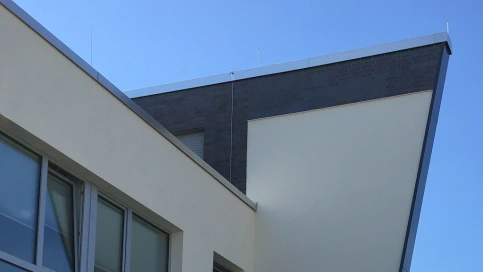

Referenzbeispiel mit Lübke Mauerabdeckungen

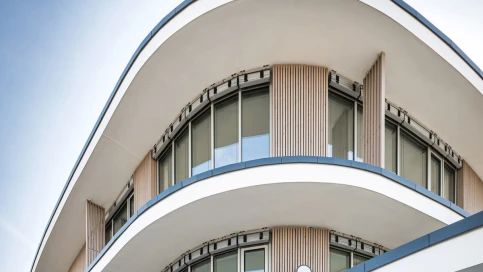

Referenzbeispiel mit Lübke Mauerabdeckungen

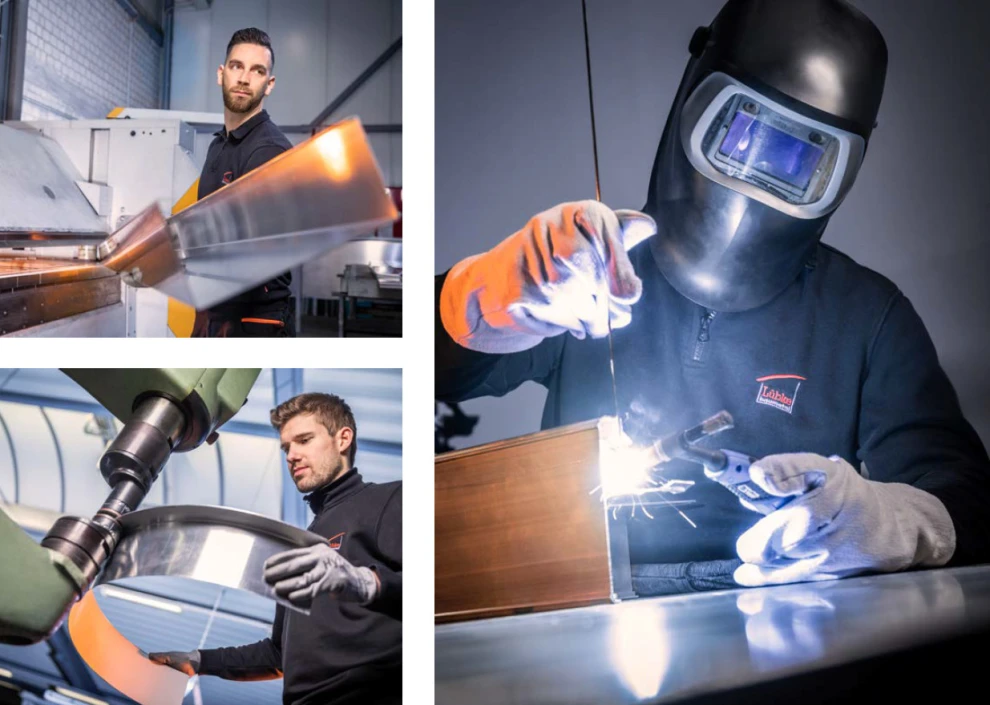

Moderne Fertigung
Lübke baumetal verarbeitet Aluminium, Edelstahl, Stahl verzinkt, Kupfer, Zink, Rheinzink (walzblank oder vorbewittert), PREFA und VMZinc. Lübke baumetal ist spezialisiert in der Verarbeitung von Feinblechen bis 3 mm. In Bezug auf die Oberflächen gehören individuelle Ausführungen zur Fertigungskompetenz.
Der Lübke baumetal Maschinenpark ermöglicht alle Möglichkeiten der CNC-gesteuerten automatischen und manuellen Blechbearbeitung: Abkanten, Biegen, Bördeln, Drücken, Falzen, Fügen, Lasern, Lochen, Nibbeln, Richten, Schneiden, Schweißen, Trennen, Umformen, usw. Auch präzise Schweißarbeiten gehören zum Portfolio.
