VRF und (H)VRF – Systeme
BC-Controller
VRF-Systeme
Die Bezeichnung "VRF" steht für "Variable Refrigerant Flow" und bedeutet Variabler Kältemittelmassenstrom.
VRF-Systeme sind eine Weiterentwicklung der Multi-Splitanlagen und können statt der begrenzten Anzahl von 4 bis 5 Innengeräte bis zu 80 Innengeräte mit einem 2-Leiter oder auch 3-Leiter Rohrleitungsnetz versorgen.
Somit kann ein Außengerät gleichzeitig in einem Zimmer kühlen während es in einer weiteren Räumlichkeit die Funktion einer Heizung übernimmt. Ebenso ist es möglich die aufgenommene Wärmemenge eines Serverraumes an die angrenzenden Räume im Gebäude mittels Innengeräte abzugeben bzw zu verschieben. Hierbei kann die höchste Energieeffizienz der VRF-Systeme erreicht werden. Diese Anlagen sind Luft-Luft-Wärmepumpen und können traditionelle Heizungsanlagen sehr effizient und umweltschonend ersetzen da sie bis zu einer Außentemperatur von minus 20°C heizen können.
Hybrid CityMulti-System (H)VRF
(H)VRF-Systeme

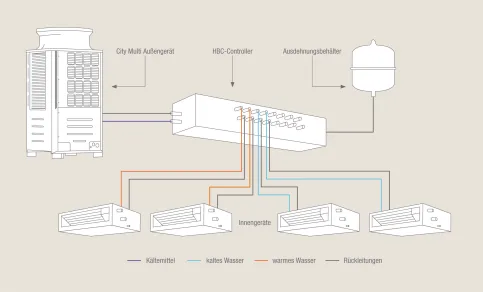

Das Hybrid CityMulti-System (H)VRF ist weltweit das erste 2-Leitersystem zum gleichzeitigen Kühlen und Heizen mit Wärmerückgewinnung, das die Vorzüge eines Direktverdampfungs- und Kaltwassersystems miteinander kombiniert. Die Technologie basiert auf dem City Multi R2-Wärmepumpensystem von Mitsubishi Electric und besteht aus einem R2-Außengerät der City Multi-Serie, dem neuen Hybrid BC-Controller, der die Verbindung von Kältemittel und Wasser als Wärmeträger ermöglicht, sowie Innengeräten, die speziell mit einem Wasserregister ausgestattet sind.

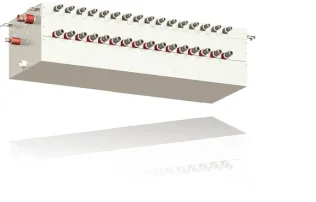

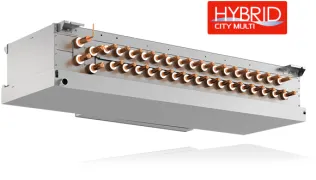

Hybrid BC-Controller
Als Herzstück verbindet der Hybrid BC-Controller das Außengerät mit den Innengeräten und ermöglicht die Wärmeübertragung zwischen dem Kältemittel im Außenkreislauf und dem Wasser im Innenkreislauf. Dabei befördern die integrierten, invertergeregelten Pumpen das Wasser bis zum letzten Innengerät in bis zu 90 Metern Entfernung.
R2–Technologie
Die R2-Serie ist weltweit das einzige 2-Leitersystem zum simultanen Kühlen und Heizen mit Wärmerückgewinnung. Bei optimaler Auslegung des Systems kann die zurückgewonnene Energie, z. B. aus Serverräumen oder Technikräumen, die ganzjährig gekühlt werden müssen, so genutzt werden, dass keine Energie mehr an die Außenluft verloren geht. Jedes einzelne Innengerät kann unabhängig im Heiz- und Kühlbetrieb eingesetzt werden.
Das zentrale Bauteil des Systems ist der BC-Controller, über den das Kältemittel verteilt wird. Bis zu 50 Innengeräte können über den BC-Controller mit nur einem Außengerät verbunden werden, bei nur zwei Rohrleitungen. Der Montageaufwand bei zwei Rohrleitungen ist deutlich geringer, da weniger Lötstellen erforderlich sind. Dies bedingt weniger Verbindungspunkte im System und daraus resultiert eine geringere Leckage-Gefahr. Beim R2-System können bis zu 950 m Rohrleitung verbaut und maximal 2.000 Innengeräte zentral gesteuert werden. Speziell bei den wassergekühlten R2-Systemen wird die zurückgewonnene Wärme an ein Wassernetz abgegeben und kann ggf. gespeichert werden.
Die Planung und Installation des 2-Leiter-Systems ist im Vergleich zu einem Kaltwassersatz und einem zusätzlichen Wärmeerzeuger mit vier Leitungen sehr flexibel und deutlich einfacher. So sind beim Hybrid City Multi-System zum Beispiel keine zusätzlichen Pumpen, Tanks und Umschaltventile erforderlich. Beim 2-Leiter-System befinden sich im Leitungsnetz deutlich weniger Verbindungspunkte, was letztendlich das Leckagepotential reduziert und das System sicherer und wartungsärmer macht.
Außengeräte VRF (Beispiel)

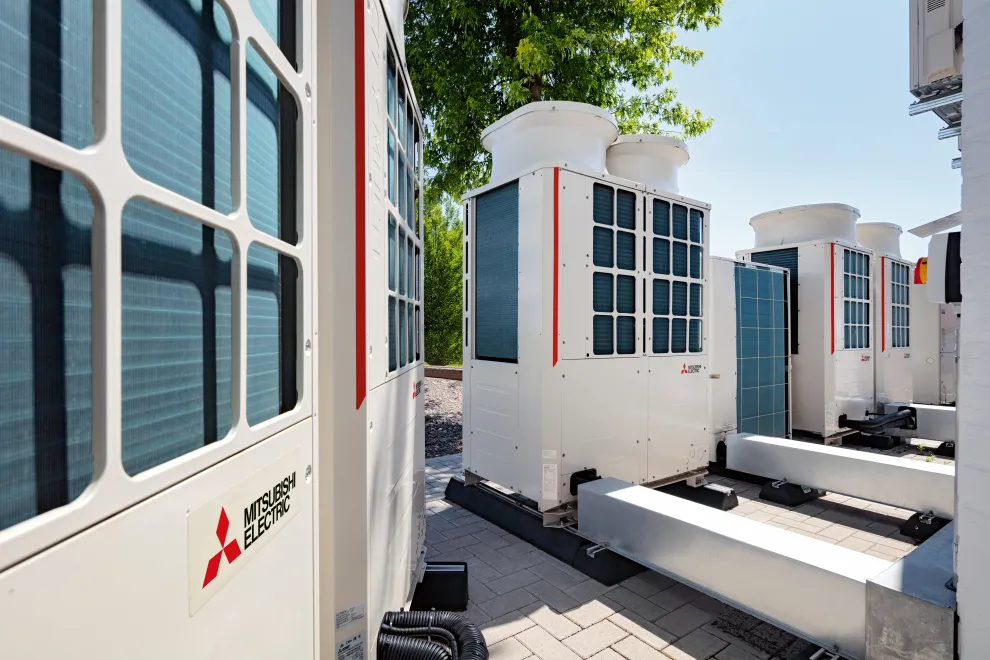

City Multi (H)VRF — Systeme, Anwendungsbeispiel Generator Hostel in Amsterdam

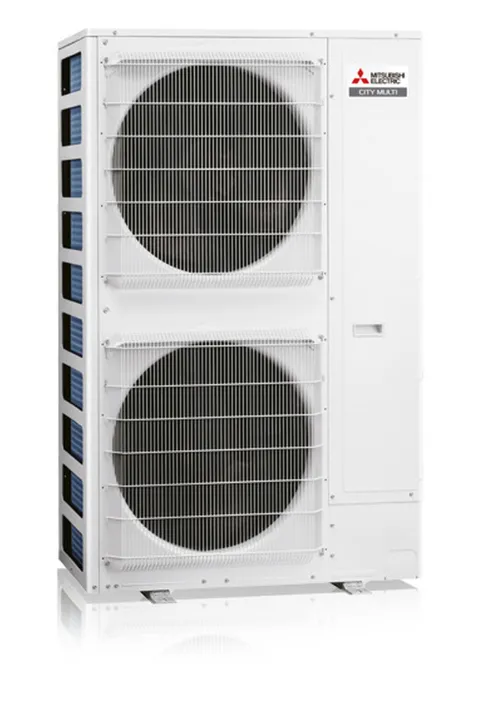

City Multi VRF / PUMY-P
City Multi VRF / PUMY-P
Die PUMY-Außengeräte des City Multi VRF-Systems zum Kühlen oder Heizen für kleinere Leistungsbereiche eignen sich besonders für den Einsatz in mittelgroßen Büroeinheiten, Shops oder Praxen.
Mit den PAC-MK-Anschlussboxen lassen sich alle Innengeräte der M-Serie anschließen. Die Boxen sind verfügbar mit drei und fünf Anschlüssen und ermöglichen die Integration von bis zu acht Geräten der M-Serie in ein PUMY-System.
Eigenschaften
Sehr gute Energieeffizienzwerte
Niedriger Schalldruckpegel
Leitungslängen von bis zu 300 Metern
Große Auswahl an verschiedenen Innengerätetypen
Ausgeführt wahlweise mit einem oder zwei Lüftern
Technische Daten
PUMY-P Außengeräte: 12,5 bis 22,4 kW Kälteleistung, 14,0 bis 25,0 kW Heizleistung
PUMY-SP Außengeräte: 12,5 bis 15,5 kW Kälteleistung, 14,0 bis 16,5 kW Heizleistung
Garantierter Heizbetrieb bis – 20° C Außentemperatur
Innengeräte (Beispiele)
4-Wege-Deckenkassette / PLFY-WL
4-Wege-Deckenkassette / PLFY-WL
Die kompakten Abmessungen von 570 x 570 mm erleichtern den Einbau in bestehende Zwischendecken nach genormtem Eurorastermaß.
In der Blende SLP- 2FALM ist der Infrarot-Empfänger integriert und die Fernbedienung PAR-SL101-E enthalten. Somit ist kein zusätzlicher Empfänger erforderlich.
Eigenschaften
Horizontaler Luftausblas
Kein zusätzlicher Empfänger erforderlich
Optionaler 3D i-see Sensor zur Personenerkennung im Raum
Anschließbar an HVRF Y Systeme über das optionale Ventilkit PAC-SK35VK-E
Kälteleistung (kW) 1,2 - 3,6

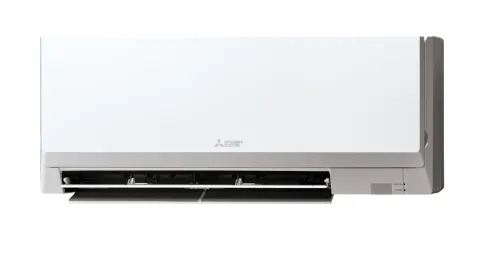

Wandgerät / PKFY-P
Wandgerät / PKFY-P
Durch die Optimierung der Luftströmung zwischen Wärmeaustauscher, Luftwalze und des vierstufigen Luftermotors wird bei diesem kompakten Wandgerät ein leises Laufgeräusch erzielt.
Optional kann man für das Wandgerät PKFY-P einen Plasma-Quad-Connect-Filter nachrüsten, um so eine sehr effektive Luftreinigung zu erreichen.
Eigenschaften
Durch die Plasma-Ionisierung und den elektrostatisch aufgeladenen Filter werden auch kleinste Partikel (PM 2,5; <2,5 μm), wie Pollen, Viren, Schimmel, Bakterien und Allergene, abgeschieden und unschädlich gemacht.
Alle Wandgeräte sind standardmäßig mit einem Infrarot-Empfänger ausgestattet.
Für die Baugrößen P10 bis P100 ist eine optionale Kondensatpumpe verfügbar, die neben dem Gerät installiert wird und in Design und Farbgebung dem Innengerät angepasst ist.

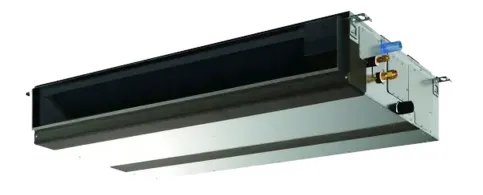

Kanaleinbaugerät / PEFY-WP
Kanaleinbaugerät / PEFY-WP
Insbesondere bei geringen Installationshöhen in der Zwischendecke erfüllen die Kanaleinbaugeräte auch große Leistungsanforderungen. Mit einem Schalldruckpegel von nur 23dB(A) (Typen PEFY-WP20/25) gehört dieses Kanaleinbaugerät zu den leisesten ihrer Art.
Der Luftansaug kann wahlweise von hinten (Standard) oder von unten (bauseitig) erfolgen. Dabei muss nur der Filter vom hinteren Bereich des Gerätes nach unten versetzt werden. Die Kondensatpumpe ist bereits im Gerät integriert.
Eigenschaften
Niedrige Bauhöhe – nur 250 mm
Ausschließlich anschließbar an HVRF R2 Systeme
Optimale Anpassung durch variable Durchströmung
Kondensatpumpe im Gerät integriert
City Multi Hybrid VRF-Geräte (Beispiele)

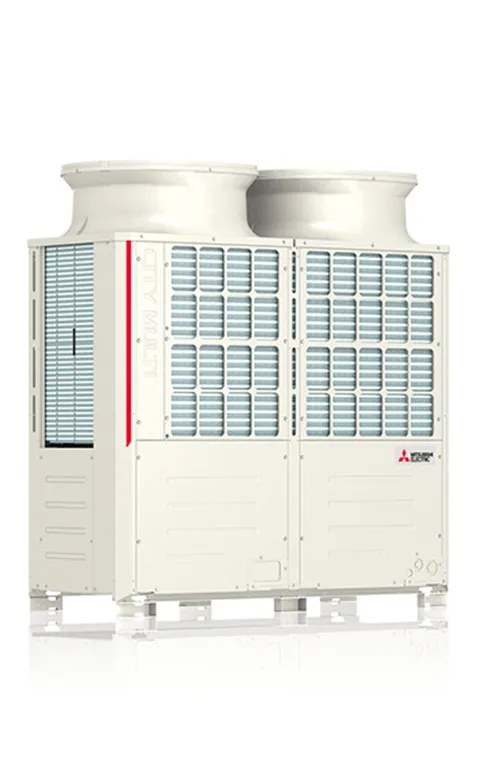

City Multi HVRF / PUHY-M
City Multi HVRF / PUHY-M
Hybrid VRF Y-Systeme sind konzipiert wie ein Baukasten: Alle wesentlichen Systemkomponenten sind aufeinander abgestimmt und aus einer Hand verfügbar. Dabei wird eine Vielzahl von Innengeräten angeboten.
Wahlweise Kühlen oder Heizen mit minimalem Kältemitteleinsatz: Die Hybrid VRF Y-Serie ermöglicht dies durch die innovative Hybrid VRF-Technologie.
Eigenschaften
Die Y-Serie verbindet die Vorteile eines direktverdampfenden VRF-Systems mit den Vorteilen eines wassergeführten Systems – ohne dass
Frostschutzmaßnahmen im Wasserkreislauf getroffen werden müssen (bei frostsicherer Aufstellung der Hydro Unit).
ein hydraulischer Abgleich erfolgen muss.
hochkomplexe Systemkonfigurationen geplant werden müssen.
City Multi HVRF / PURY-EM
City Multi HVRF / PURY-EM
Die einzelnen Komponenten im Hybrid VRF-System der R2-Serie sind so aufeinander abgestimmt, dass sie ihre speziellen Aufgaben effizient erfüllen können.
Bei der Hybrid VRF R2-Variante verbindet der Hybrid BC-Controller das Außengerät mit den Innengeräten. Dadurch wird der Wärmeaustausch zwischen dem Kältemittel im Außenkreislauf und dem Wasser im Innenkreislauf ermöglicht.
Die integrierten, invertergeregelten Pumpen fördern das Wasser bis zum letzten Innengerät in bis zu 60 Metern Entfernung.
Eigenschaften
Im Plattenwärmetauscher findet der Energieaustausch zwischen dem Kältemittel und dem Wassersystem statt.
Zwei Sets von Plattenwärmetauschern speisen im Heizmodus heißes Wasser, im Kühlmodus kaltes Wasser in das System
Zwei invertergeregelte Pumpen fördern das gekühlte oder erwärmte Wasser zu den angeschlossenen Innengeräten.
