Lokale und zentrale Fernbedienungen
Lokale Fernbedienungen
Mit einer lokalen Fernbedienung lässt sich die Klimatisierung einzelner Räume individuellen Bedürfnissen anpassen. Innengeräte, zum Beispiel in Büroräumen und Hotelzimmern, lassen sich flexibel, anwenderfreundlich und intuitiv steuern. Klare Symbole auf den Tasten und Displays führen den Benutzer anschaulich durch das Menü. Betriebszustände werden klar signalisiert. Für größere Räumlichkeiten können mehrere Innengeräte zu Gruppen zusammengeschlossen und gleichzeitig bedient werden.
Zentrale Fernbedienungen
Systemsteuerungen werden für die zentrale Bedienung und Überwachung von Klimaanlagen einzelner Räume, einzelner Gebäude oder komplexer Gebäudeanlagen eingesetzt. Sie ermöglichen ein effizientes Energiemanagement und Kostentransparenz, zum Beispiel in Bürogebäuden, Geschäften oder Hotels.
Die zentralen Fernbedienungen sind mit einer lokalen Fernbedienung kombinierbar. Das Klimamanagement kann in die Gebäudeleittechnik integriert werden und erfasst detailliert den Energiebedarf von Gebäuden und Räumen.
Von einer zentralen Stelle lassen sich per Bildschirm, Tablet oder Display bis zu 2.000 Innengeräte bedienen.
Steuerungsmöglichkeiten und Optionen
Menüführung in acht Sprachen
“Dual Setpoint” für eine individuelle Temperaturvorgabe im Kühl- und Heizmodus
Timer-Funktion zum automatischen Ein- und Ausschalten
Zentraler Eingang für Brandmeldekontakt
Individuelle Energiekostenabrechnung
Einfache Integration in Gebäudeleittechnik: Fernbedienungen von Mitsubishi Electric lassen sich an alle führenden Systeme der Gebäudeleittechnik anbinden (z.B. Modbus-System, BACnet-Interface, LonWorks® oder KNX)
Lokale Fernbedienungen – Beispiele

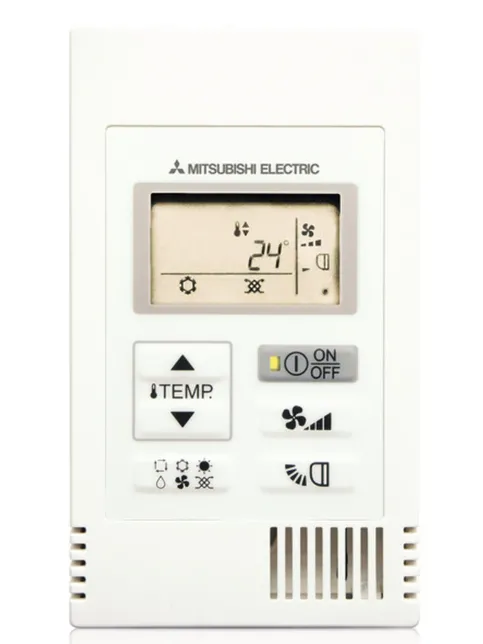

Kompaktfernbedienung PAC-YT52CRA
Steuerung / PAC-YT52CRA
Zur Vereinfachung des Systembetriebes, insbesondere bei Hotelanwendungen, wurden bei dieser Fernbedienung die Steuerungsmöglichkeiten auf die wichtigsten Grundfunktionen beschränkt.
Ein Raumtemperaturfühler ist in die Fernbedienung bereits integriert. Die Steuerung ist individuell von einem Innengerät oder einer Gruppe mit bis zu 16 Innengeräten ist möglich.
Anwendungsbereiche
Bürogebäude
Hotels
Eigenschaften
Abmessungen 70 x 120 x 14,5 mm (B x H x T)
Hohes Komfortempfinden für den Hotelgast
Einfache Montage
Energiekosteneinsparung durch Dual-Set-Point
Kabelfernbedienung PAR-CT01MAA
Steuerungen / PAR-CT01MAA
Mit ihrem mehrfarbigen Touchdisplay und der optionalen Bluetooth-Schnittstelle verfügt die Kabelfernbedienung PAR-CT01MAA über eine große Flexibilität in puncto Farbgestaltung und Handhabung. Die Fernbedienung ist in einer weißen Kunststoff und einer schwarzen Aluminium-Kunststoff Version erhältlich.
Eigenschaften
Die PAR-CT01MAA lässt sich bequem über eine App konfigurieren bei Versionen mit Bluetooth Low Energy (BLE).
Die Farbgestaltung des Displays ist über 180 Farbgestaltungsvarianten frei wählbar und somit optimal an die Umgebung anpassbar.
Die Einbindung einer Grafik ermöglicht eine Personalisierung der Fernbedienung (Versionen mit BLE).
Technische Merkmale
Die PAR-CT01MAA kann bis zu 16 Geräte innerhalb einer Gruppe steuern.
Neben den standardmäßigen Betriebsarten ist zusätzlich ein Tages- und Wochenprogramm verfügbar.
Hinweise zu den Versionen
PAR-CT01MAA-SB Weiss, Kunststoff, BLE
PAR-CT01MAA-PB Schwarz, Aluminium-Kunststoff, BLE
PAR-CT01MAA-S Weiss, Kunststoff, kein BLE

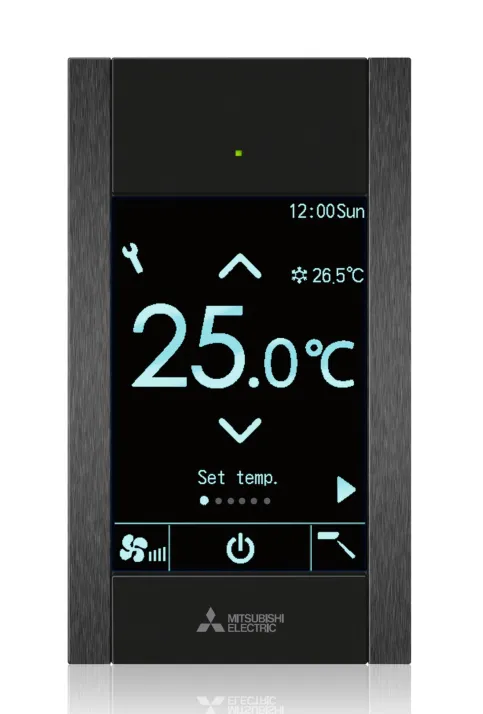

Design-Kabelfernbedienung PAR-41MAA
Steuerungen / PAR-41MAA
Die neue ME-Kabelfernbedienung PAR-U02MEDA-J wird an das City Multi-Datenbussystem M-NET angeschlossen. Mittels Geräteadressen werden Fernbedienung und Innengerät einander zugeordnet. Die Gruppenbildung der zu steuernden Innengeräte kann ebenfalls durch Adressierung erfolgen.
Eine Temperaturwahl ist in 0,5 °C-Stufen möglich. Die Fernbedienung verfügt darüber hinaus über Feuchtigkeits-, Helligkeits- und Anwesenheitssensoren, deren Messwerte sich intelligent mit Funktionseinstellungen der Klimaanlage verknüpfen lassen.
Anwendungsbereiche
Bürogebäude
Hotels
Krankenhäuser
Banken
Einkaufszentren
Produktionsgebäude
Fitnessstudios

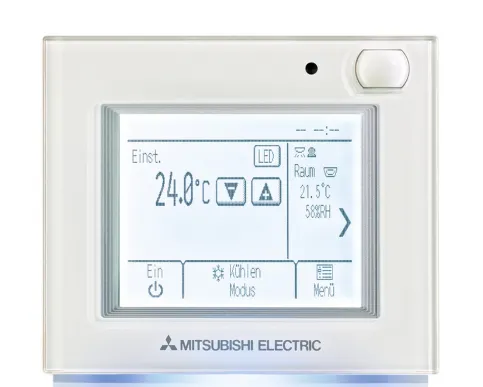

Neue M-Net-Kabelfernbedienung PAR-U02MEDA-J
Steuerungen / PAR-U02MEDA-J
Die Kabelfernbedienung PAR-U02MEDA-J wird an das City Multi-Datenbussystem M-NET angeschlossen. Mittels Geräteadressen werden Fernbedienung und Innengerät einander zugeordnet. Die Gruppenbildung der zu steuernden Innengeräte kann ebenfalls durch Adressierung erfolgen.
Die Temperaturwahl ist in 0,5 °C-Stufen möglich. Die Fernbedienung verfügt über Feuchtigkeits-, Helligkeits- und Anwesenheitssensoren. Deren Messwerte lassen sich mit Funktionseinstellungen der Klimaanlage verknüpfen.
Anwendungsbereiche
Bürogebäude
Hotels
Krankenhäuser
Banken
Einkaufszentren
Produktionsgebäude
Fitnessstudios
Zentralfernbedienungen – Beispiele

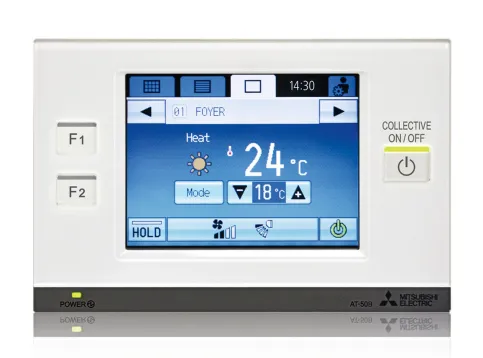

Gruppenfernbedienung AT-50B mit 5-Zoll-Touchscreen
Steuerungen / AT-50B
Klimamanagement auf Etagenebene oder in kleineren Objekten. Bis zu 50 Gerätegruppen können über den farbigen 5-Zoll-Touchscreen gesteuert werden. Die AT-50B ist für die City Multi-Serie und Lossnay-Lüftungssysteme ausgelegt. Geräte der M-Serie und Mr. Slim-Serie sind via Adapter anschließbar.
Lokale Fernbedienungen und Geräte von Fremdgewerken werden mit E/A-Modulen eingebunden. Die Lossnay-Lüftungssysteme werden im eigenständigen Betrieb, oder als Gerätekopplung mit den Innengeräten unterstützt.
Technische Eigenschaften
Abmessungen: 180 x 120 x 30 mm (B x H x T)
Wochentimer, Energiesparfunktionen und Nachtabsenkung inkludiert
Display mit automatisch abschaltender Hintergrundbeleuchtung
Anwendungsbereiche
Bürogebäude
Hotels

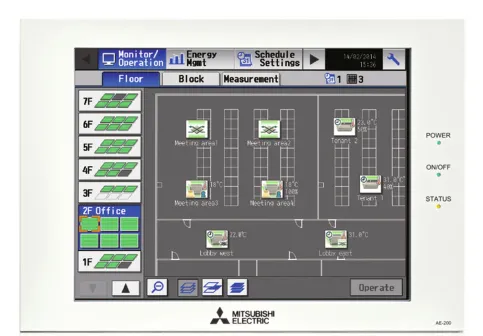

All-in-One-Controller AE-200
Steuerungen / AE-200
Der All-in-one-Controller AE200 steuert und überwacht bis zu 50 Geräte (bis zu 200 mit Erweiterungsmodulen). Dabei stellt er auf dem 10,4"-Touchscreen die Innengeräte im Gebäudegrundrissplan auch optisch dar.
Eine Energieverbrauchsaufzeichnung und Visualisierung der einzelnen Verbraucher ist ebenso möglich wie der Vergleich von aktuellen mit historischen Verbrauchsdaten auf Basis von Geräten und/oder Gruppen. Energieverbrauchsdaten lassen sich zudem auf einem Webscreen oder einem Tablet-PC ausgeben.
Technische Eigenschaften
Abmessungen 283 x 199 x 64 mm (B x H x T)
10,4"-Touchscreen
integrierten Spannungsversorgung für einfache Installation
Effizienznachweis gemäß EEWärmeG (Erneuerbare-Energien-Wärmegesetz)
Anwendungsbereiche
Bürogebäude
Banken
Hotels
Krankenhäuser
Mehr Informationen zu Einrichtungs-Tools für die Steuerungen AE-200

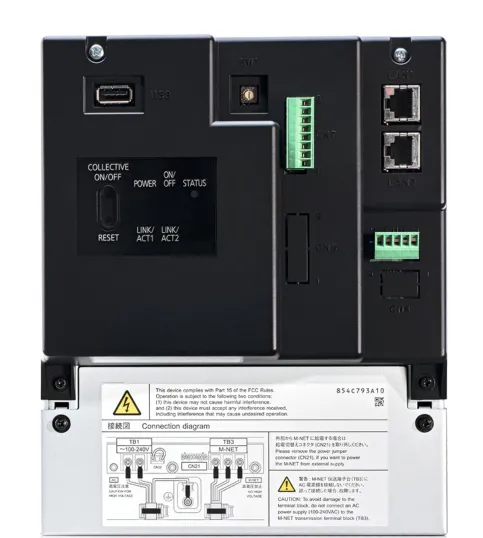

Zentralfernbedienung EW-50E
Steuerungen / EW-50E
Die EW-50E ohne Display wird als Einzellösung oder als Erweiterungsmodul für den M-Net-Datenbus ausgelegt. Über einen Webbrowser lassen sich bis zu 50 Geräte einzeln oder in einer Gruppe bedienen. Als Erweiterungsmodul wird sie über das Ethernet in maximal dreifacher Ausführung mit der Zentralfernbedienung AE-200E und/oder dem Remote Monitoring Interface (RMI) verbunden.
Da die EW-50E browserbasiert oder über RMI bedient wird, kann sie flexibel verbaut werden. Das ist insbesondere in baulich schwierigen Situationen ein Vorteil.

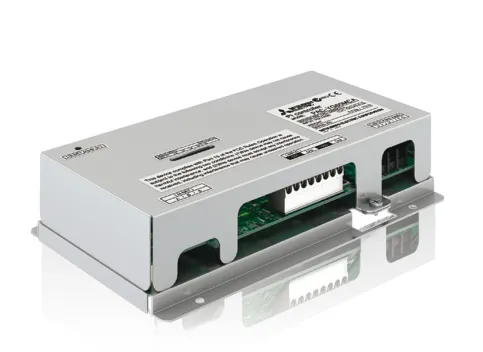

Puls–Eingangsmodul PAC-YG60MCA
Steuerungen / PAC-YG
Das Puls-Eingangsmodul PAC-YG60MCA erweitert die Zentralsteuerungen EW-50E und AE-200E um die Erfassung verschiedenster Zählerarten, wie Strom-, Gas-, Wasseroder Wärmemengen.
Auch die Erfassung der Zählerstände von Impulszählern sowie die Erfassung des Energieverbrauchs und eine Einzelkostenabrechnung sind möglich.
Anwendungsbereiche
Bürogebäude, Hotels, Krankenhäuser, Banken
Analog-Eingangsmodul PAC-YG63MCA-J
Erweitert die Zentralsteuerungen EW-50E und AE-200E um die Erfassung und Aufzeichnung von Temperatur- und Feuchtemesswerten.
Bei Verlassen des Sollbereiches wird ein Alarm in Form eines potentialfreien Kontaktes ausgegeben.
Automatischer E-Mail-Versand erfasster Daten ist möglich.
Das Modul verfügt über zwei Eingänge, von denen einer für den direkten Anschluss eines PT100-Temperatursensors geeignet ist.
Anwendungsbereiche: Bürogebäude, Hotels, Krankenhäuser, Banken
Digital-Eingangs- / Ausgangsmodul PAC-YG66DCA
Erweitert die Zentralsteuerungen EW-50E und AE-200E um die Kontrolle von Geräten aus Fremdgewerken (An/Aus, Betrieb/Alarm).
Beispiele: Beleuchtung, Jalousien, Lüftungsanlagen, externe Ventilatoren, Pumpen
Jedes Modul ist mit jeweils sechs Ausgängen und sechs Eingängen ausgestattet.
Anwendungsbereiche: Bürogebäude, Hotels, Krankenhäuser, Banken
Tools und Software

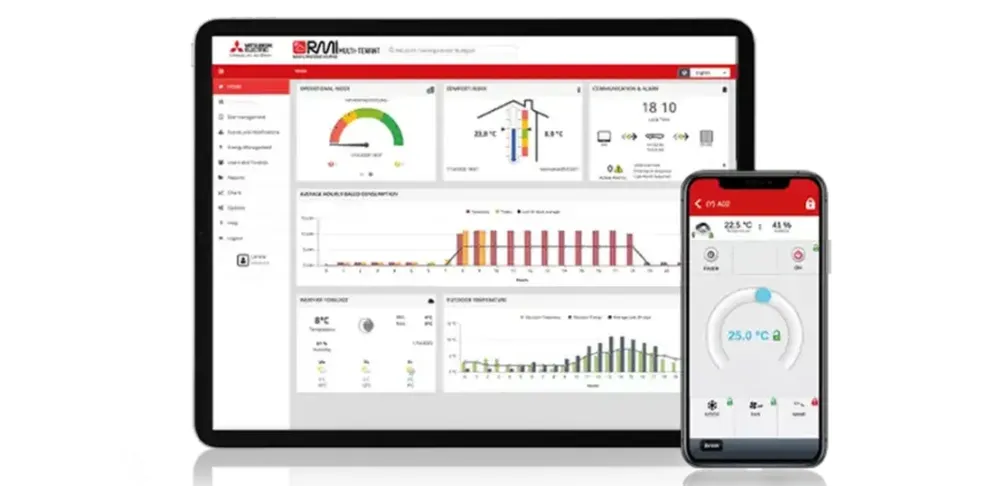

Remote Monitoring Interface (RMI)
Remote Monitoring Interface (RMI)
Das Remote Monitoring Interface (RMI) ist die intelligente Cloud-Lösung von Mitsubishi Electric.
Es eignet sich zur zentralen Überwachung, Fernsteuerung und Verwaltung von Klimaanlagen (City Multi VRF, Hybrid VRF, Mr. Slim und M-Serie) und Lüftungsanlagen (Lossnay-Geräte) – für einen oder mehrere Standorte.
Die Systeme können zentral oder bequem von unterwegs überwacht werden. Dabei helfen zahlreiche grafische Anzeigen und Möglichkeiten zur Systemeinstellung.
Eigenschaften
Mobile Steuerung und Verwaltung
Zentrales Management mehrerer Standorte
Einfache Anpassung der Systemparameter
Integrierte Trenddatenarchive und Zeitprogramme
Kontinuierliches Betriebs-Monitoring
Keine Limitierung verbundener Innengeräte
Fehlermeldungsstatus und Benachrichtigung per E-Mail
Detailliertes Energie-Monitoring
Exakte Einzelkostenabrechnung bei Nutzung eines (H)VRF-Systems*
*Zusatzkomponenten nötig
Anwendungsbereiche
Bürogebäude
Hotels
Kaufhäuser
Shops
Krankenhäuser
andere Großeinrichtungen

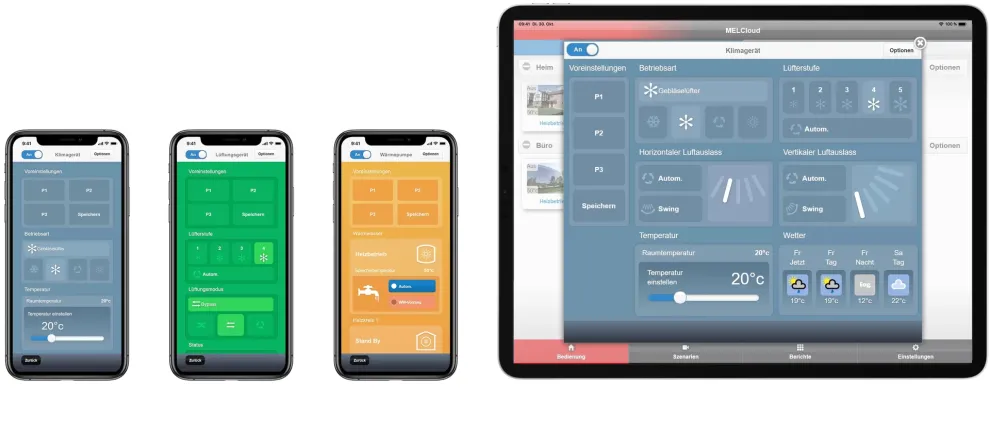

Cloudbasierte Steuerung MELCloud
Cloudbasierte Steuerung MELCloud
Die cloudbasierte MELCloud–Steuerung vereinfacht systemübergreifend den alltäglichen Betrieb von Klimaanlagen, Lüftungen, Heizungen oder Wärmepumpen. Sie passt Soll-Temperaturen an und schaltet Betriebsmodi um. Zudem lassen sich historische und aktuelle Trend-Daten einfach analysieren. Eine übersichtliche Kartenansicht ermöglicht die Verwaltung mehrerer Standorte.
Eigenschaften
Einfache Integration per WPS-Funktion
Systemübergreifende Integration von Mitsubishi Electric Produkten
Nachrüstbar ohne zusätzliche Verkabelung
Unbeschränkte Geräteanzahl pro Nutzeraccount
Datenmonitoring (Istwerte, Betriebszustände)
Gastzugriff für Handwerker oder Teilzeitmieter
Kontinuierliche Weiterentwicklung der APP
Zugang via Mobile-UMTS-Router möglich
Anlegen von mehreren Gebäuden und Stockwerken möglich
E-Mail-Benachrichtigung im Fehlerfall an zwei Empfänger
Zeitschaltprogramm vorhanden
Einfache Erweiterbarkeit
Kompatibel mit Amazon Alexa und Google Home

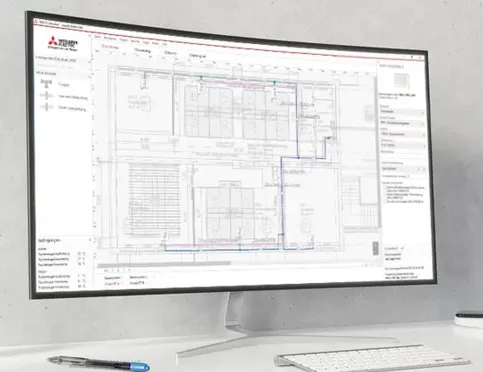

Planungssoftware easyKlimaplan
Planungssoftware easyKlimaplan
Mit der kostenlosen Planungs-Software easyKlimaplan können Planer:innen komplexe City Multi VRF-Klimasysteme konfigurieren und aussagekräftige Pläne und Teilelisten erstellen – auch ohne lange Einarbeitung in das Programm.
Für Installation und Nutzung ist das NET.Framework erforderlich, das genau wie die easyKlimaplan-Software kostenlos von der Mitsubishi Electric-Website heruntergeladen werden kann.

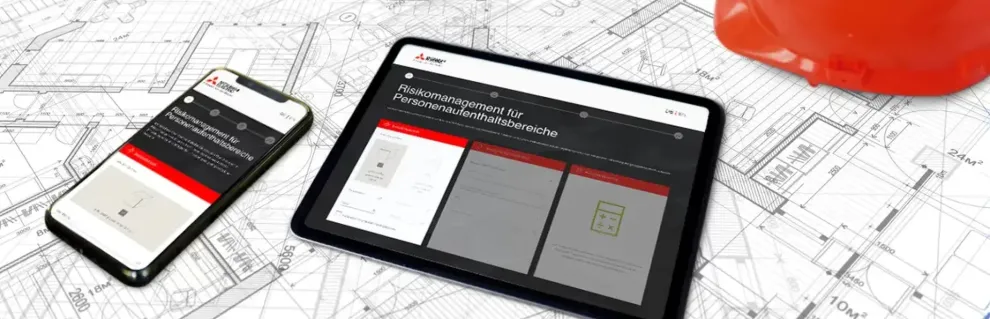

Kältemittelrechner A2L
Kältemittelrechner A2L
Das Berechnungs-Tool für A2L-Kältemittel ermöglicht unkompliziertes Risikomanagement für Klimaanlagen. So kann ermittelt werden, wie viel Kältemittel maximal zulässig ist und welche Sicherheitsvorkehrungen erforderlich sind.
Das Tool läuft direkt im Browser und ist per Smartphome nutzbar. Der Browser muss geöffnet und das Tool einmalig online gestartet worden sein. Für die Ergebnisse kann ein PDF erstellt werden.

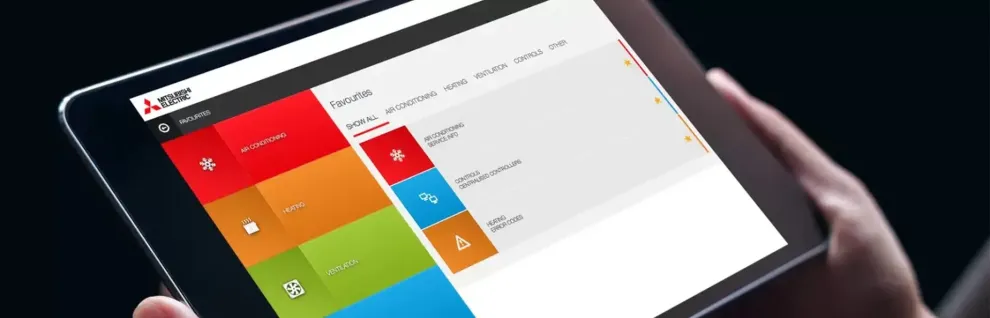

Service-App Me Engineer
Service-App Me Engineer
Die Service-App ME Engineer soll den Service von Installateur:innen und Servicetechniker:innen der Mitsubishi Electric Klima-, Lüftungs-, Heizungs- und Steuerungssysteme unterstützen. Sie ist speziell zugeschnitten auf die Nutzung mit dem Smartphone oder Tablet und ermöglicht mobil den unkomplizierten Zugriff auf aktuellste und detaillierte Serviceinformationen. Diese werden direkt von Mitsubishi Electric-Techniker:innen zur Verfügung gestellt.
Funktionen
Nachschlagen und Diagnostizieren von Störmeldungen und LED-Fehlercodes
Berechnen der Kältemittelnachfüllmenge
Temperaturfühlerwerte
Testen der City Multi DIP-Schalter
WiFi-Schnittstelle
Auslesen von Matrix-Codes
Direkte Links zu aktuellen Support-Unterlagen und Informationen über neueste Produkte
Eigenschaften
Automatische Bildschirmoptimierung
Persönliche Favoritenliste
Kontaktinformationen und Linksammlung
Europaweit verfügbar
Installation über App Store, Google Play oder Microsoft

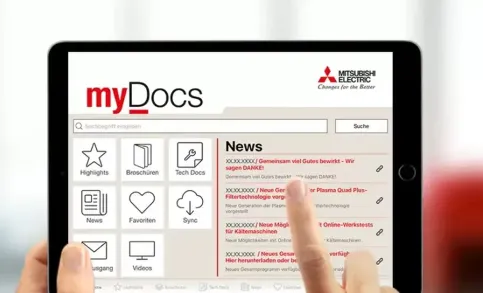

Katalog-App myDocs
Katalog-App myDocs
Mit der App myDocs lassen sich die digitalen Broschüren und Kataloge von Mitsubishi Electric LES in innovativer und intuitiver Form auf dem Smartphone, Tablet oder im Webbrowser lesen.
Die interaktiven, multimedialen Broschüren und Kataloge veranschaulichen durch integrierte Videos, Slideshows, animierte Grafiken und Funktionen das komplette Produktprogramm innovativer und energiesparender Klima- und Lüftungstechnik, Wärmepumpen, Händetrockner.
Eigenschaften
Kategorien ermöglichen schnelles Auffinden von Dokumenten
Durch die Offline-Sync-Funktion lässt sich die Aktentasche aktualisieren und Daten können lokal auf den mobilen Geräten gespeichert werden.
Benachrichtigung über neue Dokumente und wichtige Aktualisierungen von Dateien
Weiterleiten von Dokumenten per E-Mail
Interaktive PDFs
