MONSUN® DRAIN
Entwässerungsrinne für eine einfache Montage
MONSUN DRAIN Entwässerungssysteme sind einfach zu montieren. Dabei sind Normgrößen permanent verfügbar, Sonderformen werden innerhalb kürzester Zeit gefertigt und geliefert.
Rinnenkörper mit und ohne Höhenverstellung
Begehbar und mit dem Rollstuhl befahrbar
Materialvarianten
Verzinktes Stahlblech miterhöhtem Korrosionsschutz
Edelstahl Wst. 1.4301 (V2A)
Variantenreiche Rinnenabdeckungen zur optisch ansprechenden Gestaltung
Standardisierte Zubehör- und Formteile wie Anschlussstück, Stichkanal und Gullyaufsatz für eine systemgerechte und regelkonforme Entwässerung
Weitere Informationen: MONSUN® DRAIN | DRAIN Datenblätter
MONSUN® DRAIN Entwässerungsrinne - Baubreite 100 mm

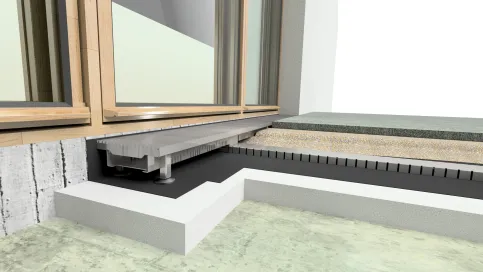

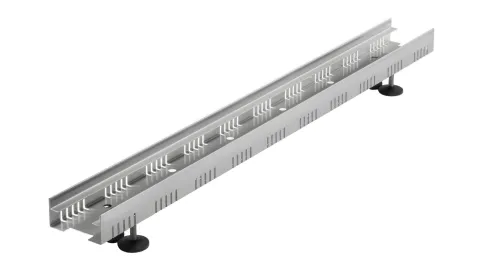

MONSUN® DRAIN Rinnenkörper - Baubreite 100 mm, höhenverstellbar
MONSUN® DRAIN - Baubreite 100
Rinnenkörper mit und ohne Höhenverstellung, Höhenverstellung lässt sich in Längsrichtung einfach durch Schiebeplatten versetzen
Zubehör: Kupplungsbleche, Endkappen, Höhenverstellset, Rinnenabdeckung
Rinnenbreite (mm): 100
Rinnenlänge (mm): 1000 / 1500 / 2000
Höhenverstellung (mm): 50 / 60-90 / 80-110 / 100-130
fixe Bauhöhe 50: DRAIN 100-50
höhenverstellbar 60-90: DRAIN 100 H1
höhenverstellbar 80-110: DRAIN 100-H2
höhenverstellbar 100-130: DRAIN 100-H3
MONSUN® DRAIN Entwässerungsrinne - Baubreite 155, 200, 250 und 500 mm

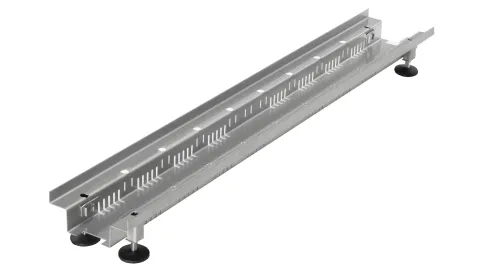

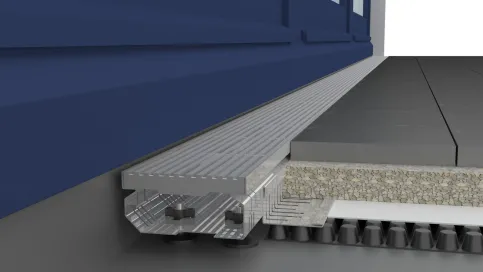

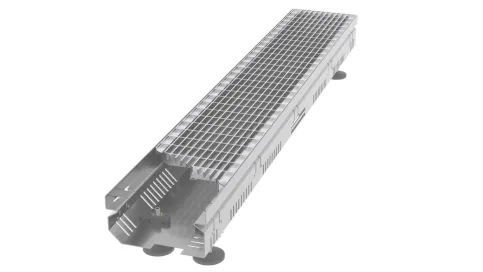

MONSUN® DRAIN Rinnenkörper - Baubreite 155, 200, 250 und 500 mm, höhenverstellbar
MONSUN® DRAIN – Baubreite 155, 200, 250, 500 mm
Rinnenkörper mit und ohne Höhenverstellung, einschließlich Kupplungsblech und 4 bzw. 6 vormontierten Verstellfüßen aus Edelstahl
Umfangreiche Form- und Zubehörteile
Rinnenausführung regelkonform zur Flachdachrichtlinie Stand 05/2019
Rinnenbreite (mm): 155 / 200 / 250 / 500
Rinnenlänge (mm): 1000 / 1500 / 2000 (ohne DRAIN 500)
Höhenverstellung (mm): 63 / 73-103 / 92-143 / 113-183
fixe Bauhöhe 63:
höhenverstellbar 73-103:
DRAIN 155-50-H1 | DRAIN 200-50-H1 | DRAIN 250-50-H1 | DRAIN 500-50-H1
höhenverstellbar 92-143:
DRAIN 155-50-H2 | DRAIN 200-50-H2 | DRAIN 250-50-H2 | DRAIN 500-50-H2
höhenverstellbar 113-183:
DRAIN 155-50-H3 | DRAIN 200-50-H3 | DRAIN 250-50-H3 | DRAIN 500-50-H3
MONSUN® DRAINTEC
Entwässerungsrinne für eine reduzierte Anschlusshöhe
MONSUN® DRAINTEC Entwässerungsrinnen ermöglichen eine reduzierte Türanschlusshöhe. Die in der DIN 18531 sowie in der Flachdachrichtlinie geforderte Anschlusshöhe für Bauwerksabdichtungen von 15 cm kann im Tür- und Fassadenbereich auf bis zu 5 cm reduziert werden.
Rinnenkonstruktion für maximales Rinnenvolumenen bei allen Einbauhöhen
Spezielle Ausführung der Höhenverstellung für sicheren Stand, Unebenheiten werden über den variablen Rinnenboden ausgeglichen
Materialvarianten
Verzinktes Stahlblech miterhöhtem Korrosionsschutz
Edelstahl Wst. 1.4301 (V2A), auf Anfrage auch Edelstahl Wst. 1.4571 (V4A)
Standardisierte Zubehör- und Formteile wie Anschlussstück, Stichkanal und Gullyaufsatz für eine systemgerechte und regelkonforme Entwässerung
Variantenreiche Rinnenabdeckungen zur optisch ansprechenden Gestaltung
Weitere Informationen: MONSUN® DRAINTEC | DRAIN Datenblätter

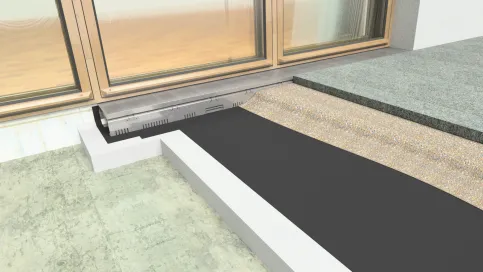

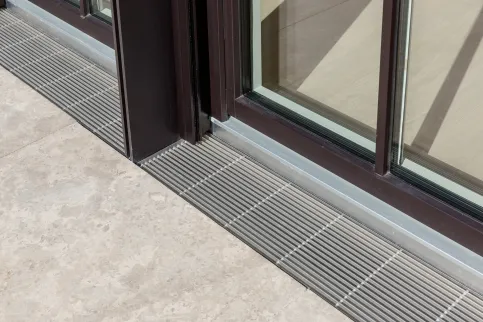

MONSUN® DRAINTEC Entwässerungsrinne mit Edelstahl-Linearrost 7 mm
MONSUN® DRAINTEC fixe Bauhöhe - Baubreite 100, 125, 155, 200, 250
MONSUN® DRAINTEC – fixe Bauhöhe
Stabile und robuste Rinnenausführung gegenseitlichen Druck, in ab Rinnenhöhe 100 mm zusätzlich mit Queraussteifungen
Rinnenbreite (mm): 100 / 125 / 155* / 200 / 250
Rinnenhöhe (mm): 40 / 50 / 75 / 100 / 125
Rinnenlänge (mm): 1000 / 2000
* regelkonform zur Flachdachrichtlinie Stand 2019
MONSUN® DRAINTEC Entwässerungsrinne höhenverstellbar - Baubreite 100, 125, 155, 200, 250 mm
MONSUN® DRAINTEC Entwässerungsrinne höhenverstellbar - Bauhöhen 40, 50, 75, 100 und 125 mm
MONSUN® DRAINTEC – höhenverstellbar
Entwässerungsrinne mit einfach montierbarer Höhenverstellung
Rinnenbreite (mm): 100 / 125 / 155* / 200 / 250
Verstellbereich (mm): 30 / 50 / 70
Rinnenlänge (mm): 1000 / 2000
* regelkonform zur Flachdachrichtlinie Stand 2019
MONSUN® DRAINTEC Sockelrinne fixe Bauhöhe - Baubreite 155, 200, 250, 300 mm
MONSUN® DRAINTEC Sockelrinne fixe Bauhöhe - Bauhöhe 300 mm
MONSUN® DRAINTEC Sockelrinne – feste Bauhöhe
Sockelrinne zur Realisierung barrierefreier Übergänge gemäß DIN 68800-2 „Holzschutz – vorbeugende bauliche Maßnahmen im Hochbau“
Montagefreundliche Lösung, um den Spritzwasserhorizont 30 cm tief abzusenken
Sicherstellung des konstruktiven Holzschutzes im Eingangs- oder Terrassenbereich
Horizontal, variabel einstellbare Abstützungen zur Sockel-/Fassadenseite für einen dauerhaften und standsicheren Einbau der Rinne
Rinnenbreite (mm): 155 / 200 / 250
Rinnenlänge (mm): 1000
MONSUN® DRAINTEC Holzterrassenrinne
Entwässerungsrinne speziell für Holzterrassen oder WPC Dielen
MONSUN® DRAINTEC Entwässerungsrinne speziell für Terrassen mit Holz oder WPC Dielen auf Unterkonstruktionen aus Holz, Stahl oder Aluminium

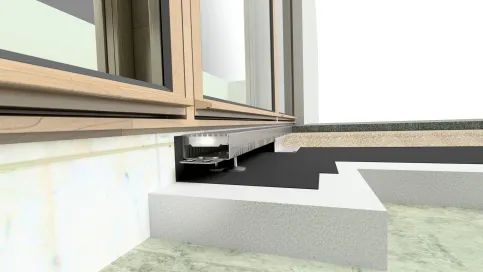

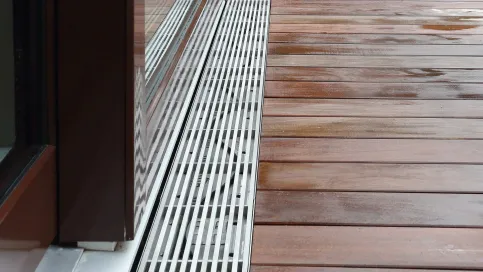

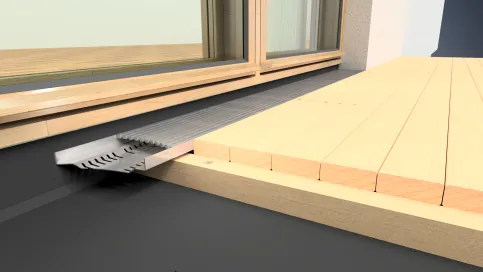

MONSUN® DRAINTEC Entwässerungsrinnen für Holzterrassen werden direkt auf der Unterkonstruktion befestigt
MONSUN® DRAINTEC – Holzterrassenrinne
Systemrinne für Beläge aus Holz oder WPC zur Befestigung des Rinnenkörpers auf der Unterkonstruktion aus Holz, Stahl oder Aluminium
Deutliche Reduzierung der Spritzwasserbelastung im Türanschluss
Laub und Grobschmutz werden im perforierten Rinnenboden aufgefangen und können einfach entfernt werden.
Rinnenbreite (mm): 100 / 125 / 155* / 200 / 250
andere Breiten sind möglich
Rinnenhöhe (mm): 21 / 25 / 30
andere Höhen sind möglich
Rinnenlänge (mm): 1000 / 2000
Fixlängen sind möglich
* regelkonform zur Flachdachrichtlinie Stand 2019
MONSUN® DRAINTEC Steinrinne
Entwässerungsrinne für befestigte Flächen aus Stein oder Keramik

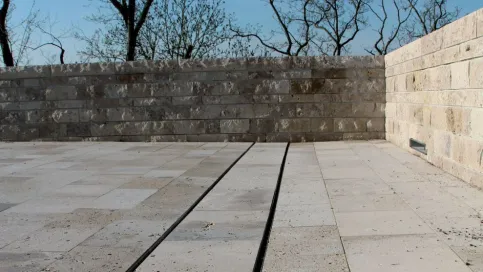

MONSUN® DRAINTEC – Steinrinne zur dezenten und fast unsichtbaren Entwässerung von Fassaden, Terrassen oder Hofflächen

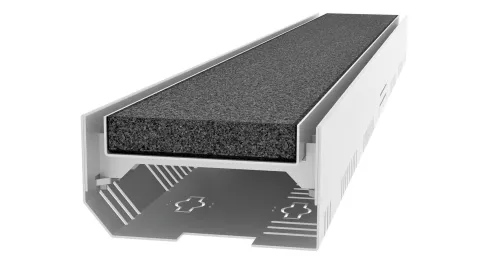

Steinrinne mit Entwässerungsschlitz 2-fach
MONSUN® DRAINTEC – Steinrinne
Fügt sich fast unsichtbar in die Belagsfläche ein, je nach Einbausituation und Wasseranfall als Doppelschlitz oder Einzelschlitz wählbar
Einlegewanne zur Aufnahme des zugeschnittenen Plattenbelags, einfach entnehmbar zur Wartung und Reinigung
Rinnenbreite (mm): 150 / 200
andere Breiten sind möglich
Rinnenhöhe (mm): 75 / 100
andere Höhen sind möglich
Rinnenlänge (mm): 1000 / 2000
Fixlängen sind möglich
Belagsstärke (mm): 20 / 30
(Auflagerbügel austauschbar für Steinhöhe 20 oder 30 mm, andere Belagsstärken möglich)
MONSUN® Zubehör
Dauerhafte und sichere Entwässerung

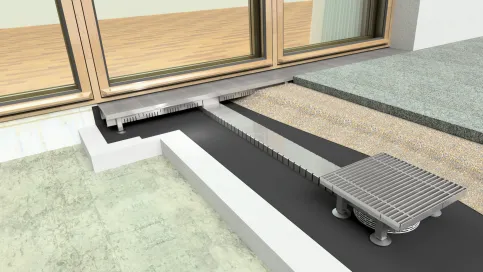

MONSUN® DRAIN Wasserableitung über Stichkanal mit systemgerechtem Anschluss an Entwässerungsrinne und Gullyaufsatz
MONSUN® Stichkanal für die zuverlässige und schnelle Wasserführung mit systemgerechtem Anschluss an Entwässerungsrinne und Terrassenbausatz
Intelligente Entwässerungskomponenten
Zur Sicherstellung einer direkten und rückstaufreien Wasserableitung zu den Dachabläufen
Diverse Systembauteile für eine optimal Anpassung an den Terrassenaufbau
Gully oder Terrassenaufsatz erfüllen die Forderung der Flachdachrichtlinie nach einem herausnehmbaren Gitterrost
Gully- oder Terrassenaufsatz auch als Wartungs- und Reinigungsschacht einsetzbar
MONSUN® Stichkanal
Wasserableitung linear und rückstaufrei direkt zu den Dachabläufen
Überbrückung von Höhenunterschieden durch in der Höhe verschieblich ausgebildetes Anschlussstück
Systemgerechter Anschluss an Entwässerungsrinne und Gullyaufsatz
Datenblätter DRAIN Stichkanal | DRAIN Anschlussstück
MONSUN® Abdeckroste
MONSUN® DRAIN und MONSUN® DRAINTEC sind mit variantenreichen Rinnenabdeckungen optisch ansprechend kombinierbar.
Abdeckungen mit großem Öffnungsquerschnittstellen den Spritzwasserschutz sicher.

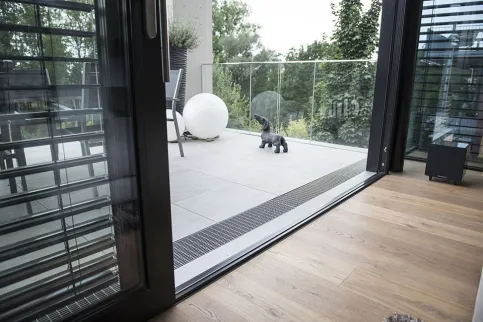

Fassadenrinne mit Maschenrost-Abdeckung MW 30x10 mm
Fassadenrinne mit Linearrost, Längsstab 3 mm

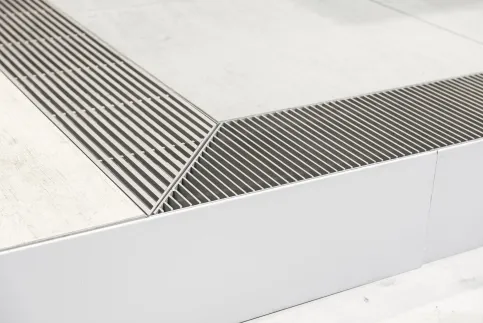

Fassadenrinne mit Linearrost, Längsstab 7 mm, Eckausbildung

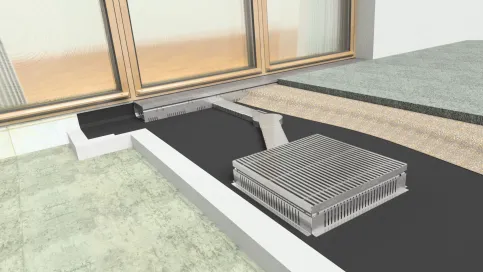

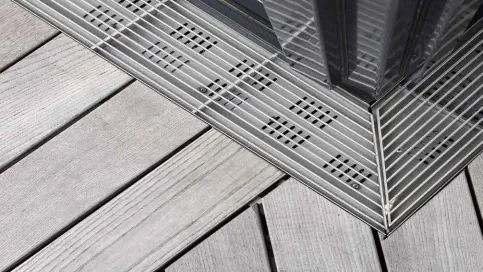

Terrassenbausatz mit Edelstahl-Lochrostabdeckung

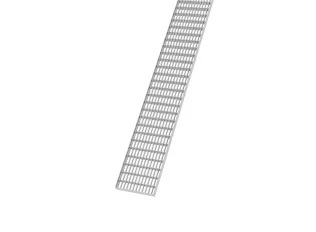

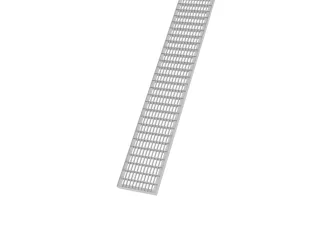

Maschenrost MW 30x10, T-Einfassung
Maschenrost MW 30x10, Flacheinfassung

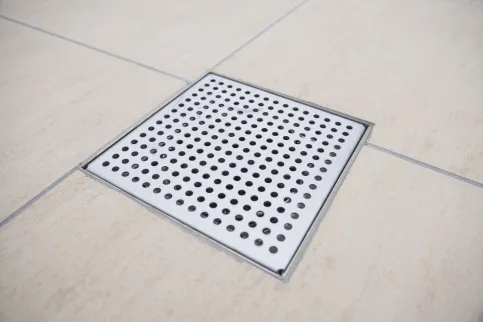

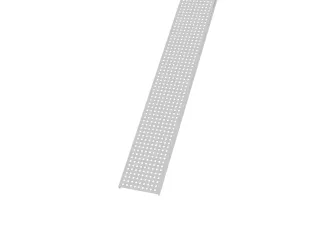

Lochrost

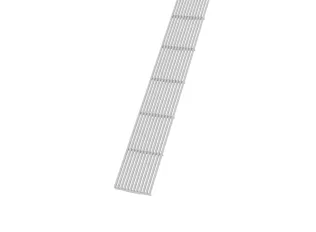

Linearrost, Längsstab 3 mm

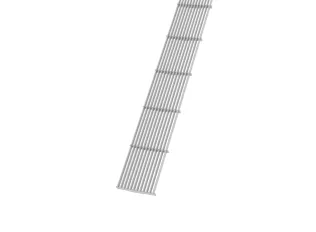

Linearrost, Längsstab 7 mm
