Nautilus Faltwerktreppen

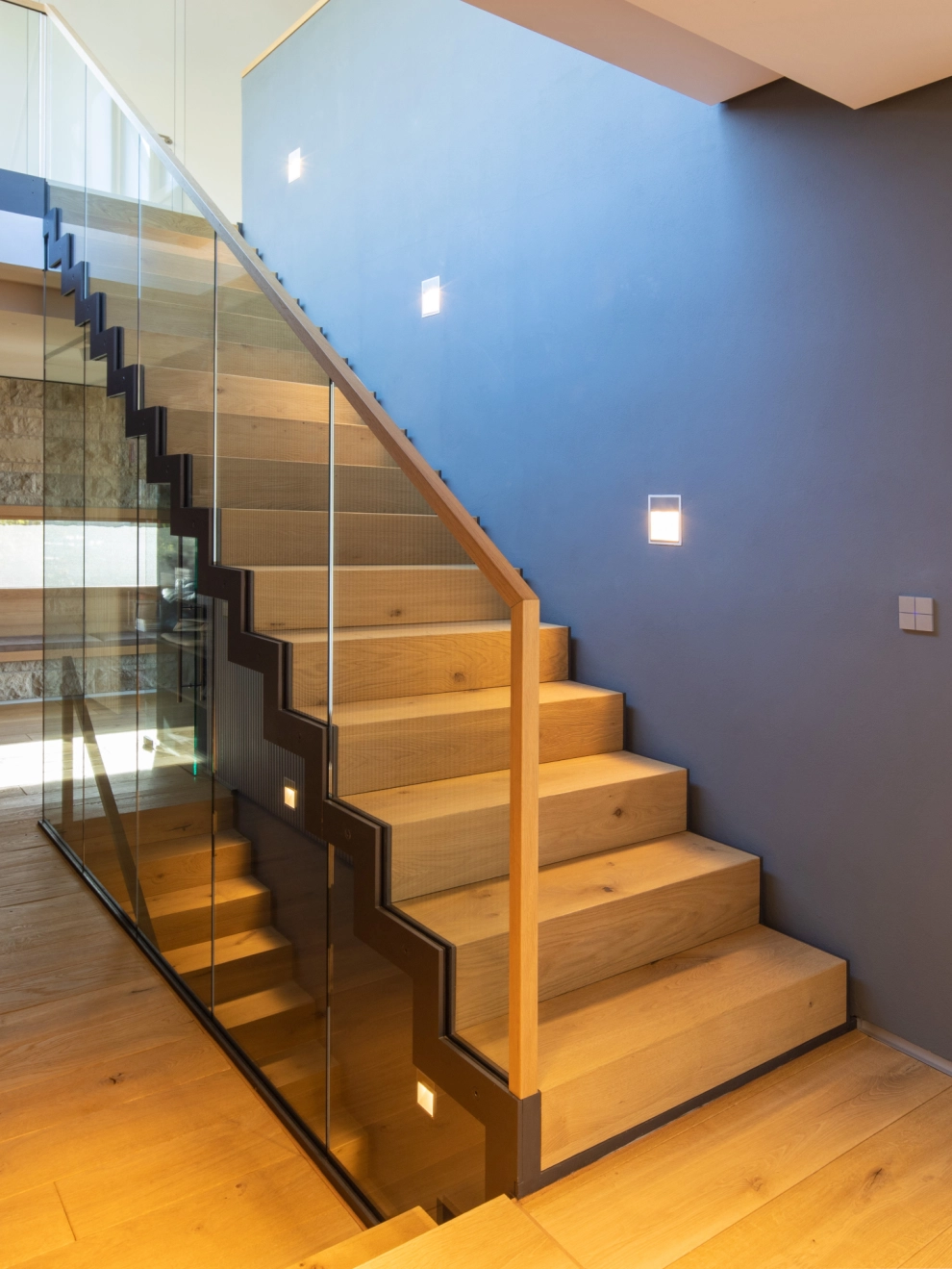

Objekt:

Privathaus in Markleeberg

Bauart:

Geradläufige Faltwerktreppe

Tragwerk:

Verdeckte Wandwange aus Stahlblech t = 15 mm, mit angeschweißten Trittsetzstufen als Faltwerk aus Stahlblech t = 10 mm

Material: S235

Oberfläche: endlackiert

Stufenbelag:

Tritt- und Setzstufen 25 mm dick

Material: Eiche

Oberfläche: dem Bodenbelag angepasst

Geländer:

Raumhohe Verglasung aus VSG 16 mm aus 2 x ESG 8 mm, in Boden- und Deckenzarge eingespannt befestigt

Ganzglasscheiben aus VSG 21,52mm, hergestellt aus 2 x ESG 10 mm, mittels Deckenzarge linear eingespannt ,mit Anfangs- und Endpfosten, Handlaufprofil aus V2A in U-Form

Planer:

Ahrens Bauplan GmbH / Halle

Konstruktion:

Nautilus Treppen GmbH & Co. KG / Zeulenroda-Triebes

Download Datenblatt als PDF

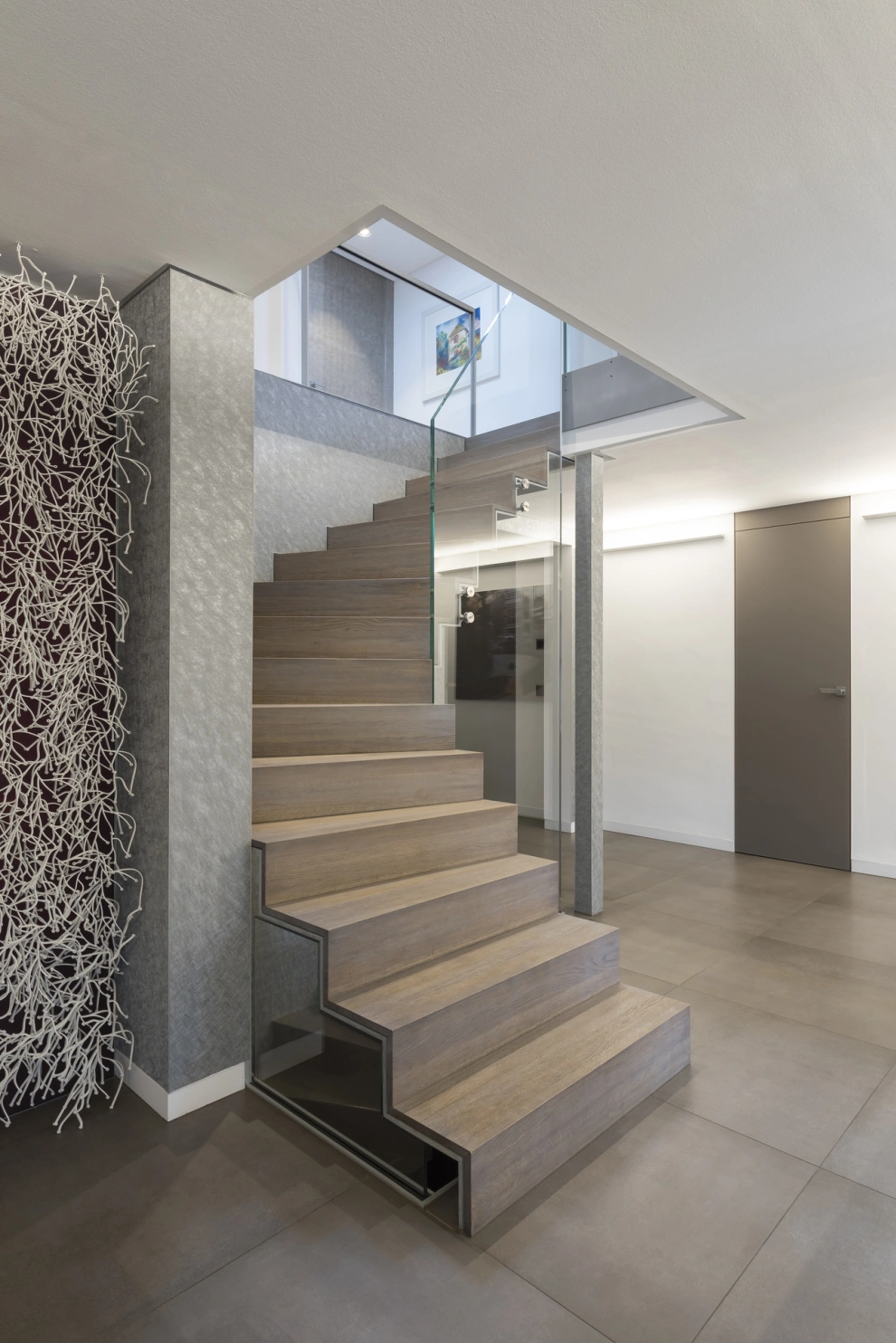

Objekt:

Geschäftshaus in Hamburg

Bauart:

3-läufige Sandwichtreppe mit zwei 90°-Zwischenpodestsituationen

Tragwerk:

Sandwichbauweise: Rippentragwerk mit ober- und unterseitigem Stufenfaltwerk aus Stahlblech t = 8 mm mit Seitenwangen als Zarge zur Aufnahme von Ganzglasgeländer

statisch freitragendes System mit hoher Steifheit

Material: Stahl S235

Oberfläche: endlackiert

Stufenbelag:

Tritt- und Setzstufen: Mineralwerkstoff Chenille Blanco Paloma

Oberfläche : gebürstet

Geländer:

Treppe und Brüstung: Ganzglasgeländer nach TRAV

Handlauf: Rechteckprofil 50/30 mit unterseitiger Nut Material:

Glas: VSG hergestellt aus 2 x ESG 10 mm und verstärkter PVB-Folie 1,52 mm

Handlauf: Chromstahl 1.4301

Oberfläche Handlauf: geschliffen im Korn 240 μ

Planer:

LüthjeSoetbeerArchitektur / Hamburg

Konstruktion:

Nautilus Treppen GmbH & Co. KG

Download Datenblatt als PDF

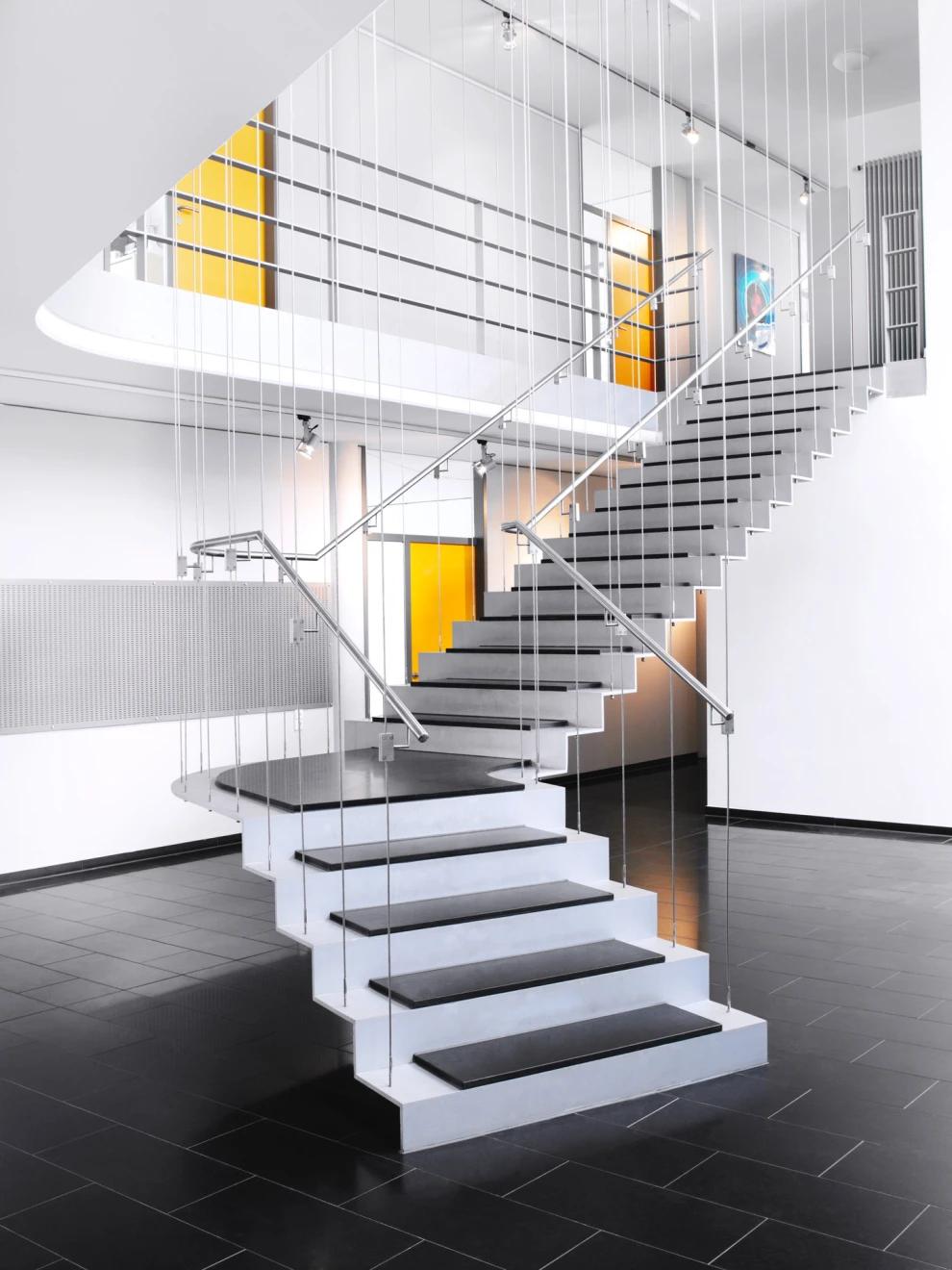

Objekt:

Bürogebäude in Grafenau Döffingen

Bauart:

Faltwerktreppe 2-läufig mit Zwischenpodest

Tragwerk:

Faltwerk : aus verschweißtem Stahlblech t = 10 mm von der Decke mittels gereckter Seile abgehangen

Material: Stahl S235

Oberfläche: endlackiert

Stufenbelag:

Naturstein/Schiefer: t = 15 mm

Oberfläche: geölt

Geländer:

Vertikale Seilabhängung mit geklemmtem Handlauf Ø 42,4 mm

Material Handlauf: Chromstahl 1.4301

Oberfläche Handlauf: geschliffen im Korn 240 μ

Konstruktion:

Nautilus Treppen GmbH & Co. KG

Download Datenblatt als PDF

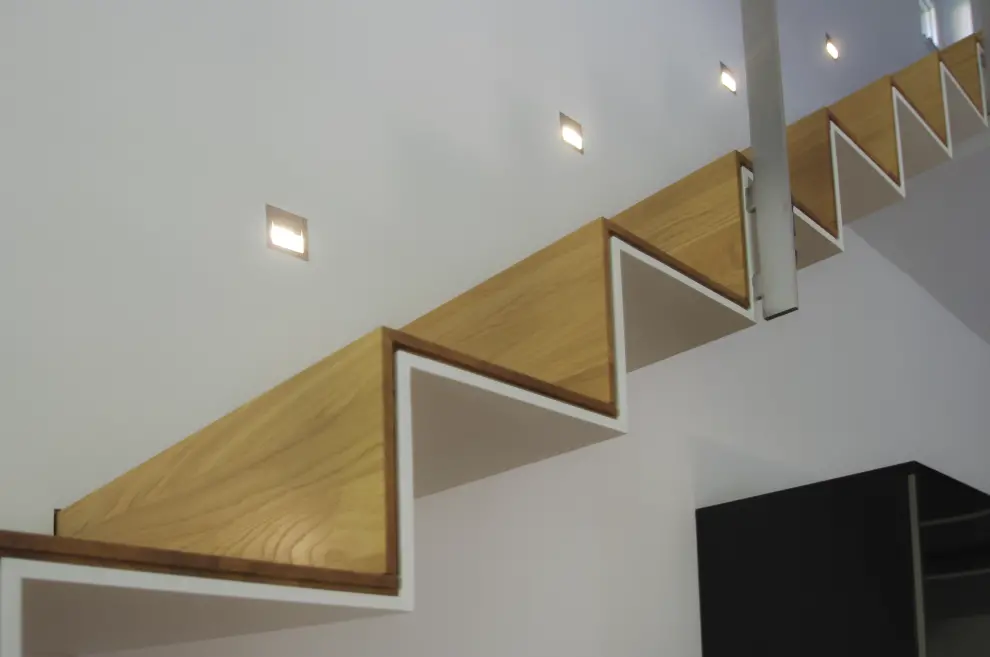

Objekt:

Privathaus in Berlin-Frohnau

Bauart:

geradläufige Faltwerktreppe

Tragwerk:

Tritt- und Setzstufen: aus verzahnt gearbeitetem Stahlblech t = 10 mm ohne sichtbare Schweißnähte gefügt Bauteilübergänge sind scharfkantig ausgeführt.

Material: Stahl S235

Oberfläche: endlackiert

Stufenbelag:

Tritt- und Setzstufen aus massiver Eiche t = 20 mm

Oberfläche: geölt

Geländer:

Pfosten-, Zwischen- und Handlaufgurt: Flachstahl 40 x 10 mm (gezogen)

Material: Chromstahl 1.4301

Oberfläche: geschliffen im Korn 240 μ

Konstruktion:

Nautilus Treppen GmbH & Co. KG

Download Datenblatt als PDF
