Objektreferenzen Stahlwangentreppen
Mit diesen Stahlwangentreppen lassen sich nahezu alle Treppengrundrisse herstellen.
Die Wahl des richtigen Steigungsverhältnisses, eine optimale Stufenverziehung bei gewendelten Treppen sowie die Formgebung der Wangen nach ästhetischen Gesichtspunkten werden bei der Konstruktion der Treppen mit Hilfe von CAD-Software und visualisierten Ansichten abgestimmt.

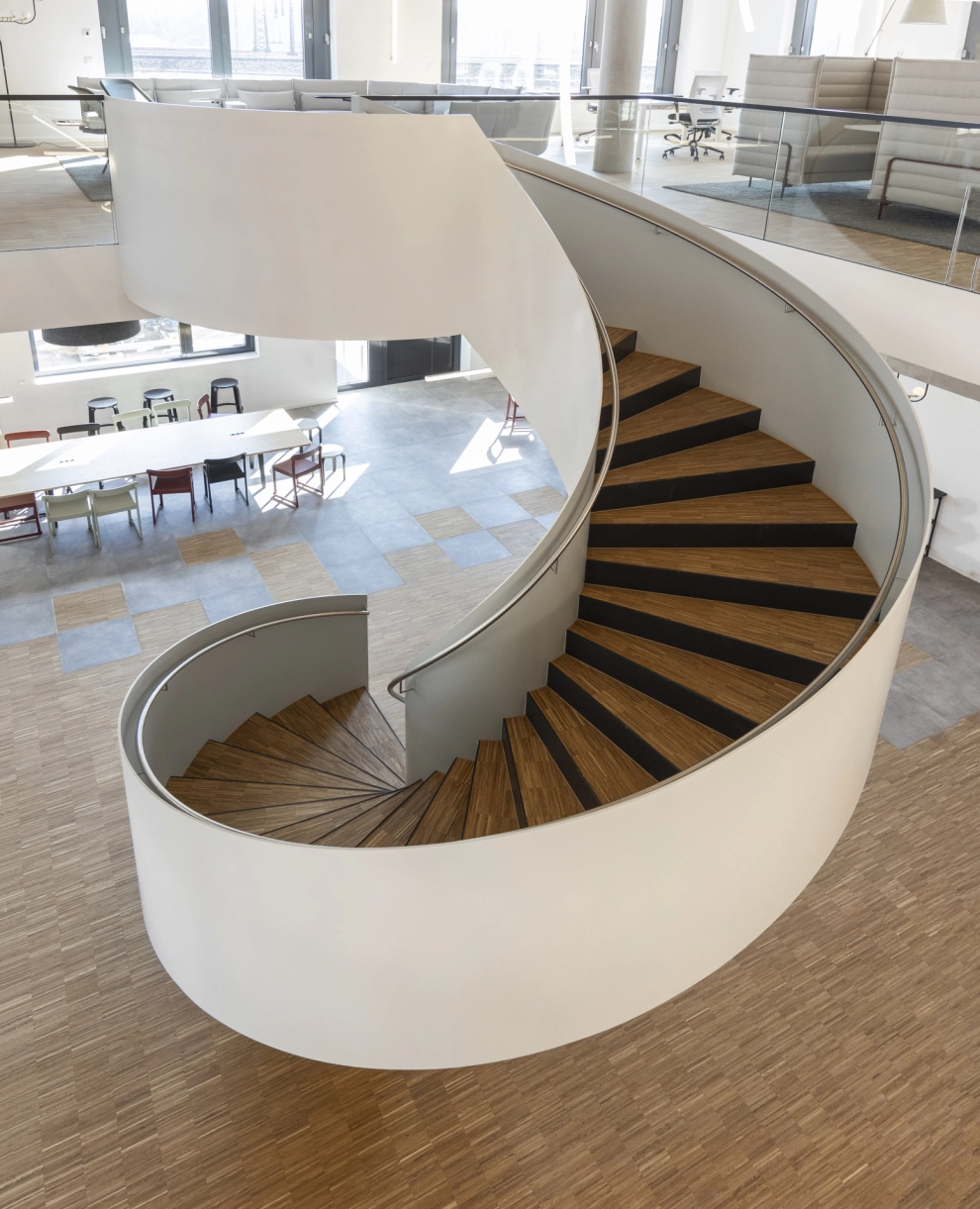

Stahlwangen-Wendeltreppe, Geschäftshaus in Karlsruhe
Foto: concept+bild / Martina Pipprich / Mainz
Objekt: | Geschäftshaus in Karlsruhe |
Bauart: | Stahlwangen-Wendeltreppe mit Austrittspodest |
Tragwerk: | Handlaufhohe gewendelte Innen- und Aussenwange aus Stahlblech t = 12 mm Material: S235 Oberfläche: endlackiert |
Stufenträger: | Trittsetzstufen aus Stahlblech S235 t = 10 mm mit Trogausbildung für Trittstufenbelag als Einleger Material: S235 Oberfläche: endlackiert |
Untersicht: | Getreppte Untersicht Material: S235 Oberfläche: endlackiert |
Stufenbelag: | Trittstufen als Inlets aus Eicheparkett Handlauf: |
Handlauf: | Gewendeltes Handlaufprofil entlang der Innen- und Aussenwange Ø 42,4 mm Material: 1.4301 - Edelstahl Oberfläche: geschliffen und gebürstet |
Geländer: | Brüstungsverglasung aus VSG 21,52 mm inklusive Zargenwangen und Handlaufprofil aus Stahl |
Planer/Konstruktion: | Nautilus Treppen GmbH & Co. KG |

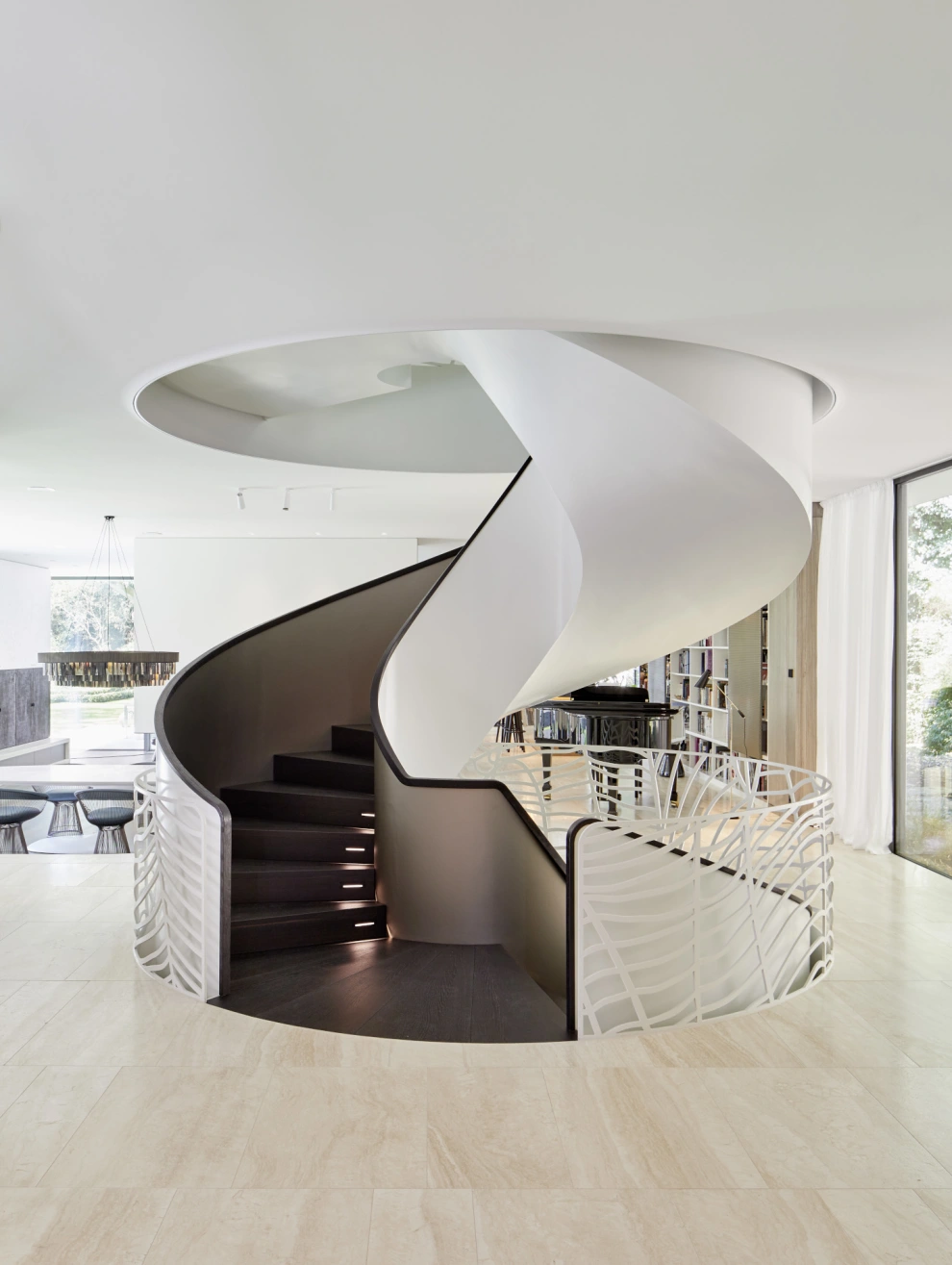

Wendeltreppe, Wohnhaus „Haus von Trieer“
Foto: a.s.h. Innenarchitektur & Lichtkonzepte / Köln
Objekt: | Wohnhaus „Haus von Trieer“ |
Bauart: | Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innen- und Außenwange Material: S235, t = 12 mm Oberfläche: endlackiert Oberer Abschluss als Handlaufprofil 50 x 45 mm aus lamellenverleimter Räuchereiche |
Stufenträger: | Trittsetzstufenfaltwerk aus Stahlblech t = 8 mm |
Stufenbelag: | Trittsetzstufenbelag aus Räuchereiche mit LED-Beleuchtung |
Geländer: | Brüstungsgeländer mit floralem Wangendesign aus handlaufhohem Stahlblech Material: S235 Oberfläche: endlackiert |
Untersicht: | Treppenuntersicht als geschlossene 3D-Fläche mit feingespachtelter Oberfläche |
Planer: | |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |
Stahlwangentreppe, Privathaus in Limbach-Oberfrohna
Foto: concept+bild / Martina Pipprich / Mainz © martina pipprich
Objekt: | Privathaus in Limbach-Oberfrohna |
Bauart: | Wendeltreppe über 3 Etagen verlaufend mit LED-Beleuchtung |
Tragwerk: | Handlaufhohe gewendelte Innenwange Gewendelte Außenwange als Zarge ca. 300x64mm Material: S235 t = 12 mm Oberfläche: endlackiert |
Stufenträger: | Durchgehende, geschlossene Stufenträger |
Stufenbelag: | Trittstufen als Stulpbelag 30mm, gefertigt aus Starkfurnier, Material: Europäische Eiche, Oberfläche: geölt |
Geländer: | Gewendelte Ganzglasscheiben als Treppengeländer sowie gerade Brüstungsverglasung aus VSG 20 mm inWeißglas, gebogene Brüstungsgeländer aushandlaufhohem Stahlblech S235. Handlauf für Glasgeländer in U-Form, Europäische Eiche, geölt |
Planer/Konstruktion: | Nautilus Treppen GmbH & Co. KG / Zeulenroda-Triebes |

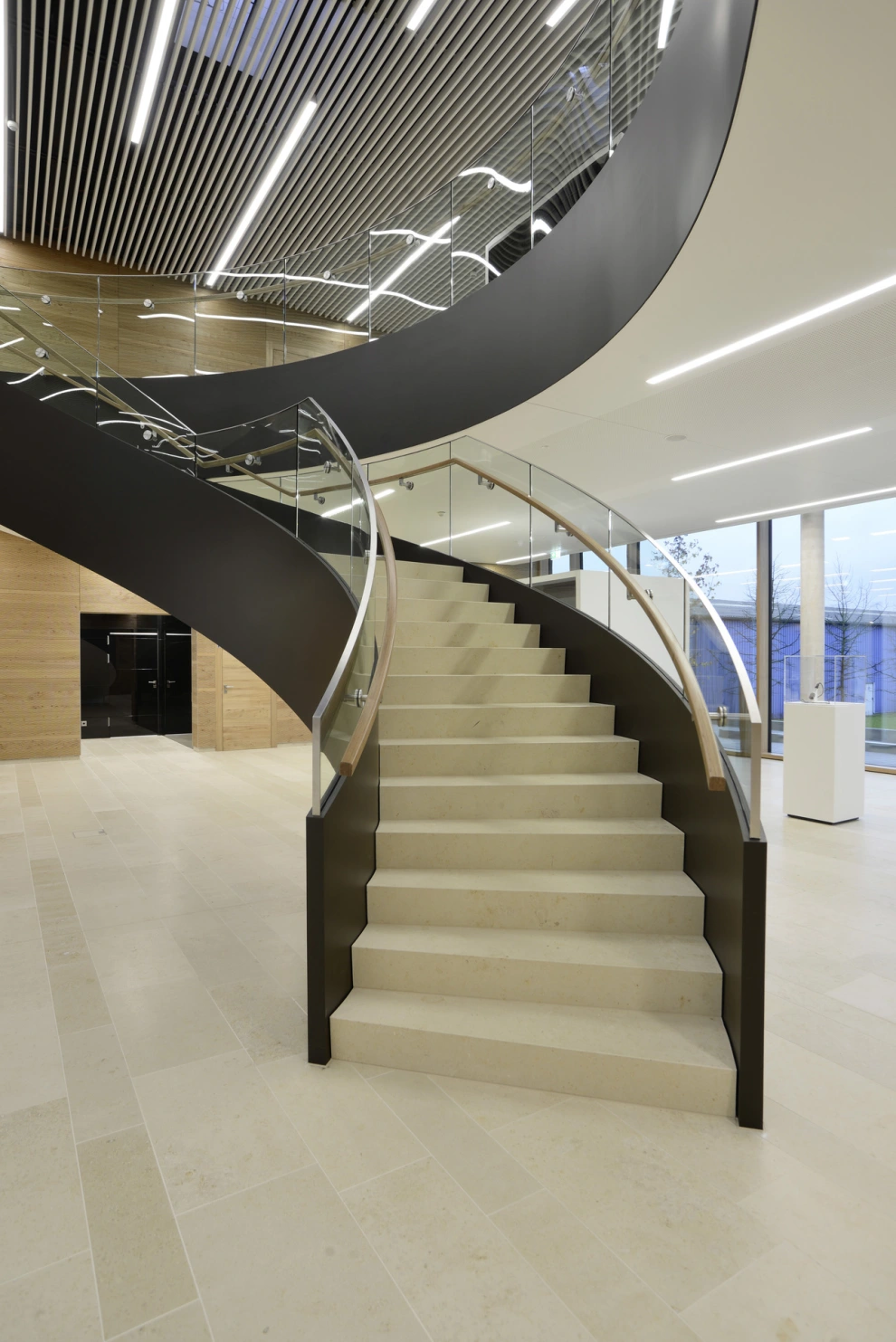

Bogentreppe, Campusgebäude in Holzminden
Foto: Andreas Krukemeyer, krukemeyer.com
Objekt: | Campusgebäude in Holzminden |
Bauart: | Bogentreppe mit elliptischem Grundriss |
Tragwerk: | Gebogene Innen- und Außenwange als doppelwandiges Wangensystem t = 50 mm zur Aufnahme von Ganzglasgeländerscheiben. Material: S235 Oberfläche: endlackiert |
Geländer: | Elliptisch gebogenes Treppen- und Brüstungsgeländer aus Ganzglasscheiben VSG mit oberseitigem Edelstahlprofil, beidseitiger gewendelter Treppenhandlauf und gebogener Brüstungshandlauf im Rechteckprofil aus europäischem Kirschbaum |
Untersicht: | Treppenuntersicht als geschlossene 3D-Fläche mit feingespachtelter Oberfläche |
Design: | |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |

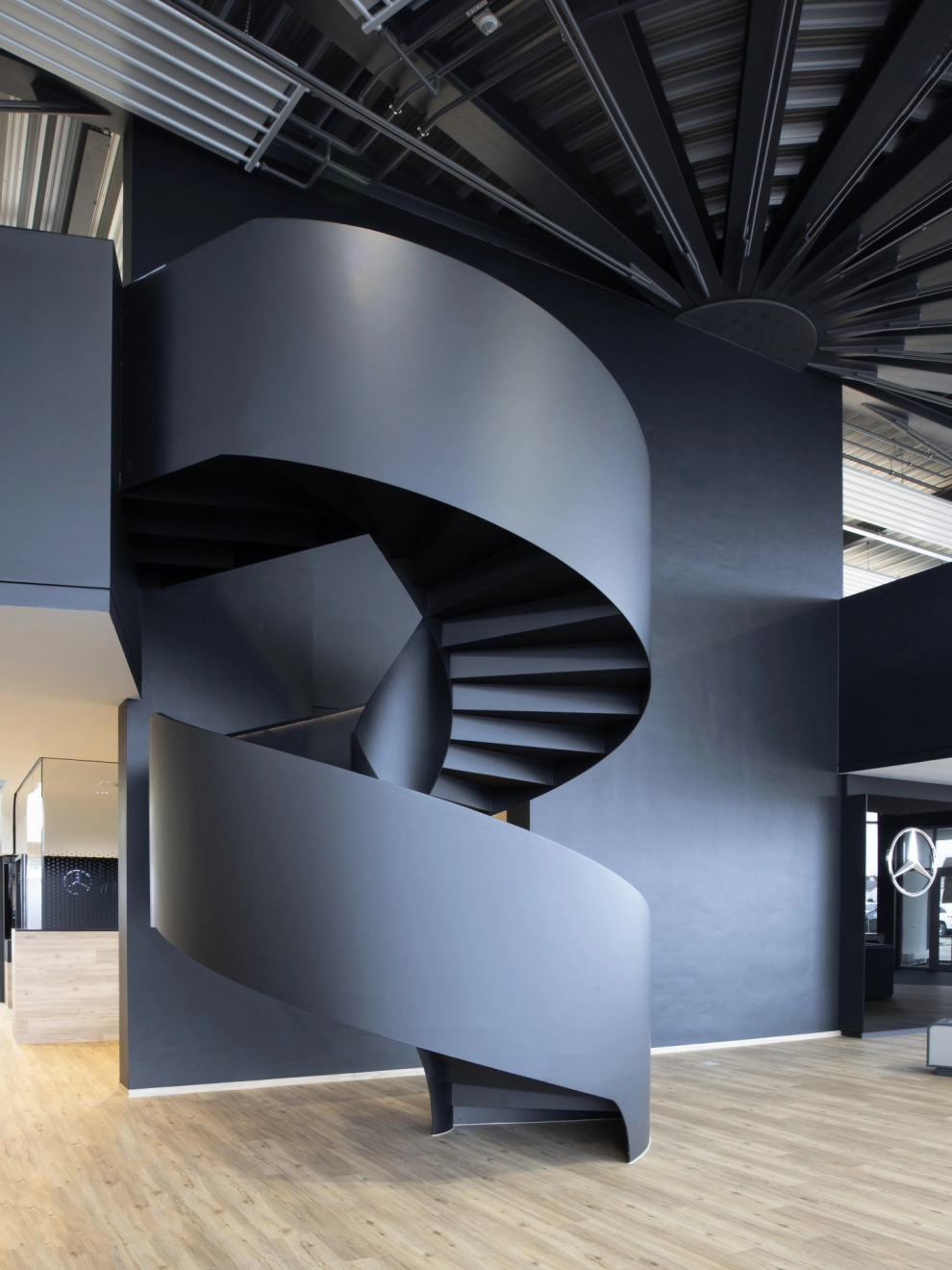

Wendeltreppe, Geschäftshaus Detmold
Foto: concept+bild / Martina Pipprich / Mainz
Objekt: | Geschäftshaus Detmold |
Bauart: | Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innen- und Außenwange Material: S235 t = 10 mm Oberfläche: endlackiert |
Stufenträger: | Trittsetzstufenfaltwerk Material: S235 t = 6 mm Begehbare Endbeschichtung |
Stufenbelag: | ohne Belag |
Geländer: | Brüstungen als Ganzglasgeländer Verglasung als VSG 21,52 mm aus 2-fach ESG |
Planer: | |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |

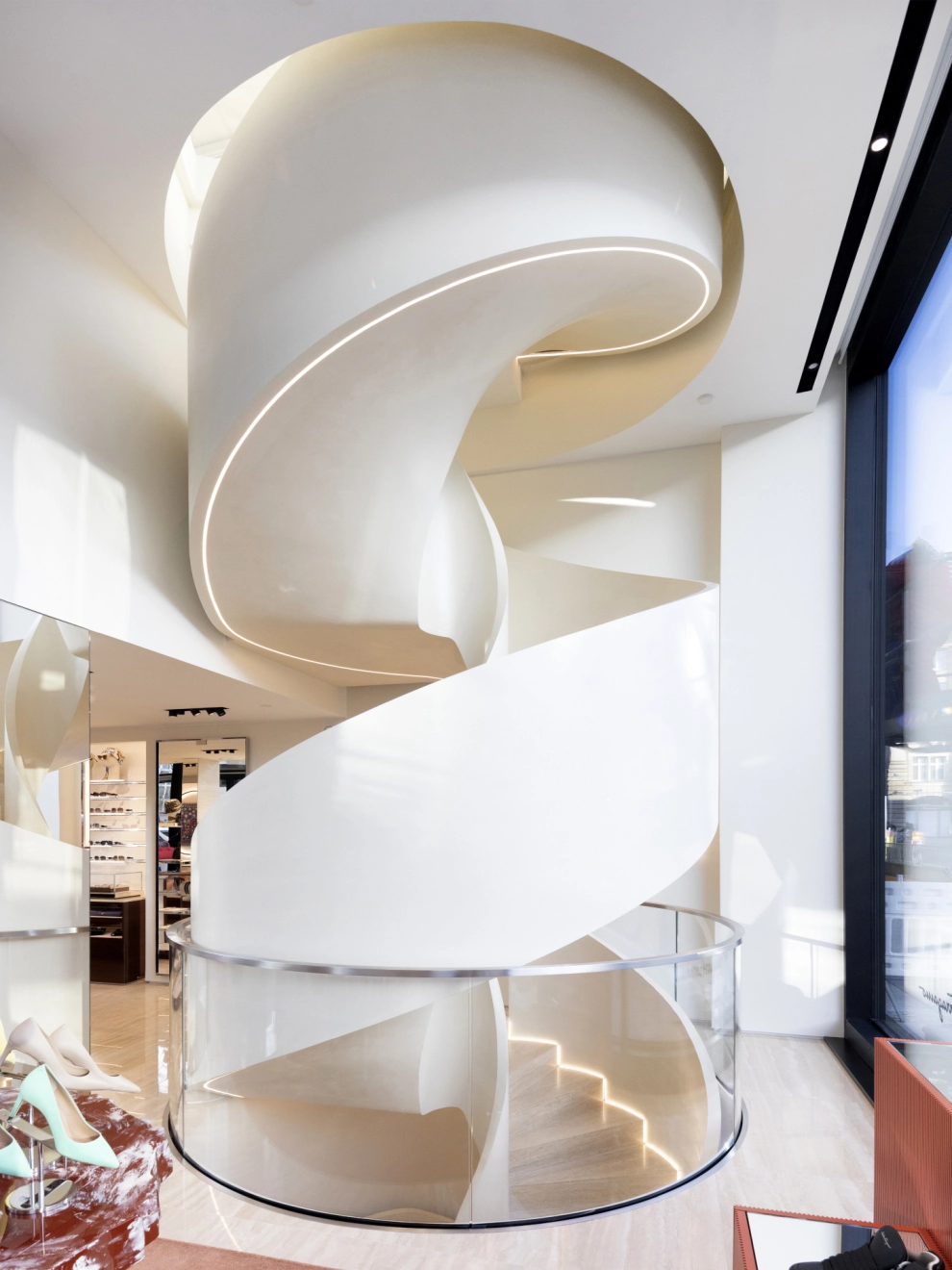

Elliptisch gewendelte Stahlwangentreppe, Geschäftshaus in Stuttgart
Foto: Nautilus Treppen
Objekt: | Geschäftshaus in Stuttgart |
Bauart: | elliptisch gewendelte Stahlwangentreppe mit gerundeter Ganzglasbrüstung |
Tragwerk: | Stahlwangen: gewendeltes Stahlblech t = 15 mm Stufenträger : geschweißt hergestellte Kastenstufen mit Ausnehmung für Einleger zwischen die Wangen eingeschweißt Material: Stahl S235 Oberfläche: endlackiert |
Stufenbelag: | Epoxidharzfüllung mit wasserstrahlgeschnittenem Keramikbelag |
Geländer: | Handlauf: Rechteckprofil mit unterseitiger LED-Nut Material: LG-HI-MACS Oberfläche: polierte Oberfläche |
Planer/Konstruktion: | Nautilus Treppen GmbH & Co. KG |
Wendeltreppe, Geschäftshaus in Donauwörth
Foto: concept + bild / Martina Pipprich / Mainz
Objekt: | Geschäftshaus in Donauwörth |
Bauart: | Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innen- und Außenwange Stahlblech S235 t = 10 mm Oberfläche: endlackiert |
Stufenträger: | Gekantetes Faltwerk als Trittsetzstufen aus Stahlblech S235 t = 6 mm |
Stufenbelag: | Trittsetzstufenbelag aus textilem Material |
Geländer: | Handlaufhohe Außenwange aus Stahlblech S235 inkl. Handlaufwinkelprofil und indirekter LED-Beleuchtung |
Planer: | |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |
Wendeltreppe, Privathaus Eppelborn
Foto: concept + bild / Martina Pipprich / Mainz
Objekt: | Privathaus Eppelborn |
Bauart: | Stahlwangen-Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innen- und Aussenwange aus Stahlblech t = 10 mm Material: S235 Oberfläche: endlackiert |
Stufenträger: | Trittsetzstufenfaltwerk aus Stahlblech S235 t = 8mm Material: S235 Oberfläche: endlackiert |
Untersicht: | Treppenuntersicht als geschlossene 3D-Fläche mit gerundeten Übergängen Material: S235 Oberfläche: endlackiert |
Stufenbelag: | Trittsetzstufenfaltwerk aus Eicheparkett |
Handlauf: | Gewendeltes Handlaufprofil entlang der Aussenwange Material: Eiche Oberfläche: geölt |
Geländer: | Brüstungsverglasung aus VSG 21,52 mm inklusiv Zargenwange |
Planer: | |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |

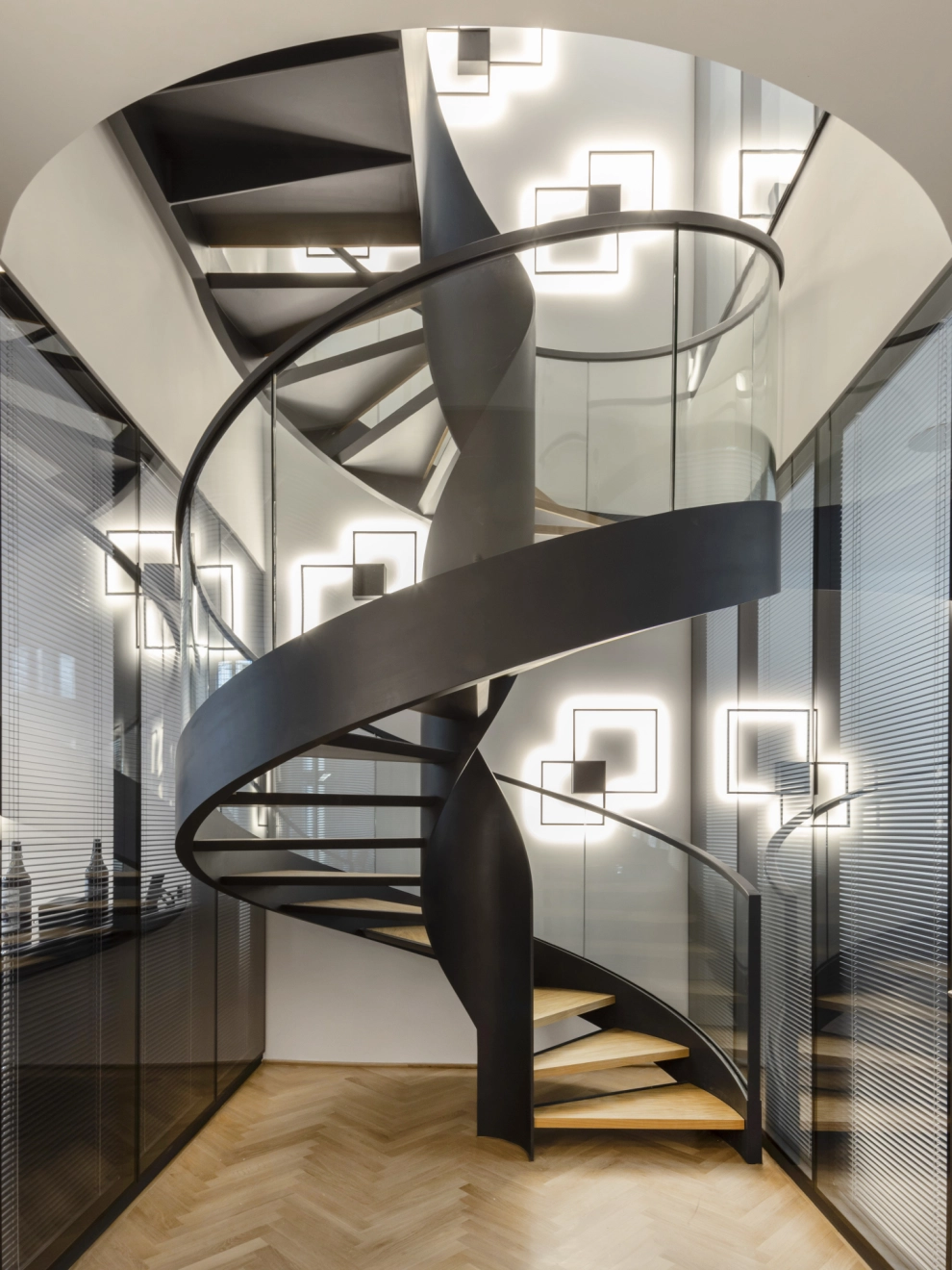

Wendeltreppe, Geschäftshaus in Frankfurt/Main
Foto: concept + bild / Martina Pipprich / Mainz
Objekt: | Geschäftshaus in Frankfurt/Main |
Bauart: | Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innenwange Gewendelte Außenwange als Zarge ca. 300 x 55 mm Material: Stahl S235 Oberfläche: endlackiert |
Stufenträger: | Durchgehende Stufenträger in Sonderform Material: S235 t = 20 mm Oberfläche: endlackiert |
Stufenbelag: | Trittstufen als Stulpbelag 20 mm Material: Europäische Eiche Oberfläche: geölt |
Geländer: | Gewendelte Ganzglasscheiben als Treppengeländer sowie gerade Brüstungsverglasung aus VSG 20 mm in Weißglas, Podestgeländer aus handlaufhohem Stahlblech Handlauf für Glasgeländer als geschweißtes U-Profil Material: S235 t = 10 mm Oberfläche: endlackiert |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |
Wendeltreppe, Geschäftshaus in Frankfurt/Main
Foto: concept + bild / Martina Pipprich / Mainz
Objekt: | Bürogebäude in Hamburg / Deutschland |
Bauart: | Wendeltreppe über 2 Geschosse verlaufend |
Tragwerk: | Handlaufhohe gewendelte Innen- und Außenwangen als doppelwandiges Wangensystem |
Stufenbelag: | Trittsetzstufenbelag aus Naturstein mit LED-Beleuchtung |
Geländer: | Gebogene Brüstungsverglasung aus VSG 21,52 mm inkl. geschweißtem Zargenprofil Material: S235 Oberfläche: endlackiert |
Handlauf: | Geschweißtes Handlaufprofil in U-Form aus Edelstahl Material: 1.4301 Oberfläche: geschliffen und gebürstet |
Untersicht: | Treppenuntersicht als geschlossene 3D-Fläche mit seitlicher Lichtvoute für LED-Beleuchtung Material: S235 Oberfläche: endlackiert |
Planer: | APD Architektur+Ingenieurbüro / Ulf Pauli und Partner mbB Frankfurt/Main |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |

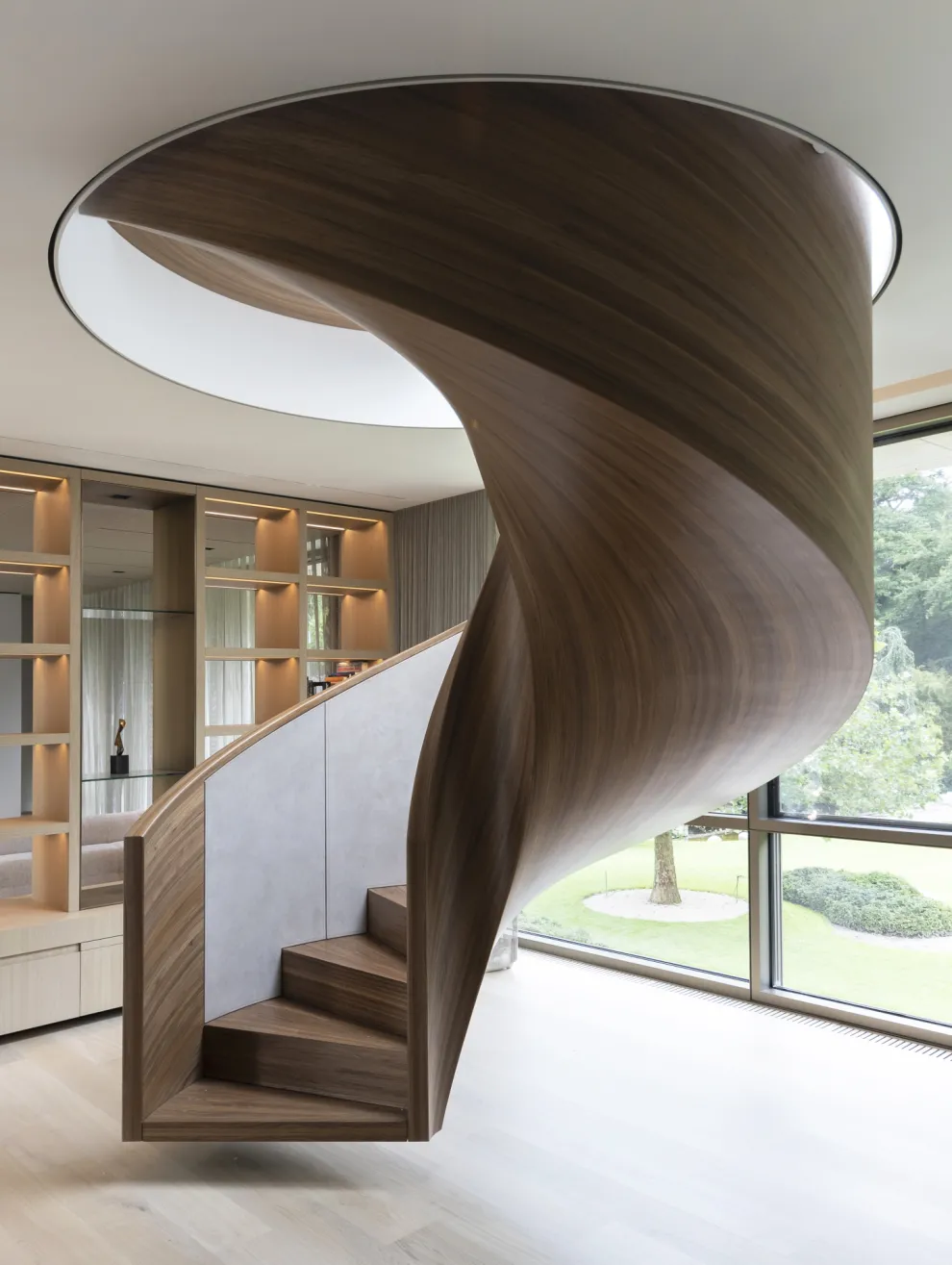

Wendeltreppe, Privathaus Hannover
Foto: concept + bild / Martina Pipprich / Mainz
Objekt: | Privathaus Hannover |
Bauart: | Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innen- und Außenwange als doppelwandiges Wangensystem Material: S235 Innenseitenverkleidung mit hellem Velourleder |
Stufenträger: | Tritt- und Setzstufen als Faltwerk Material: S235 |
Stufenbelag: | Trittsetzstufenfaltwerk, strahlenförmig verleimt Material: Starkfurnier aus Nussbaum Oberfläche: matt lackiert |
Geländer: | Am Austrittspodest zum Glasdachausstieg ist ein elektrisches Teleskopgeländer montiert |
Untersicht: | Geschlossene Stahluntersicht |
Project Management: | |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |

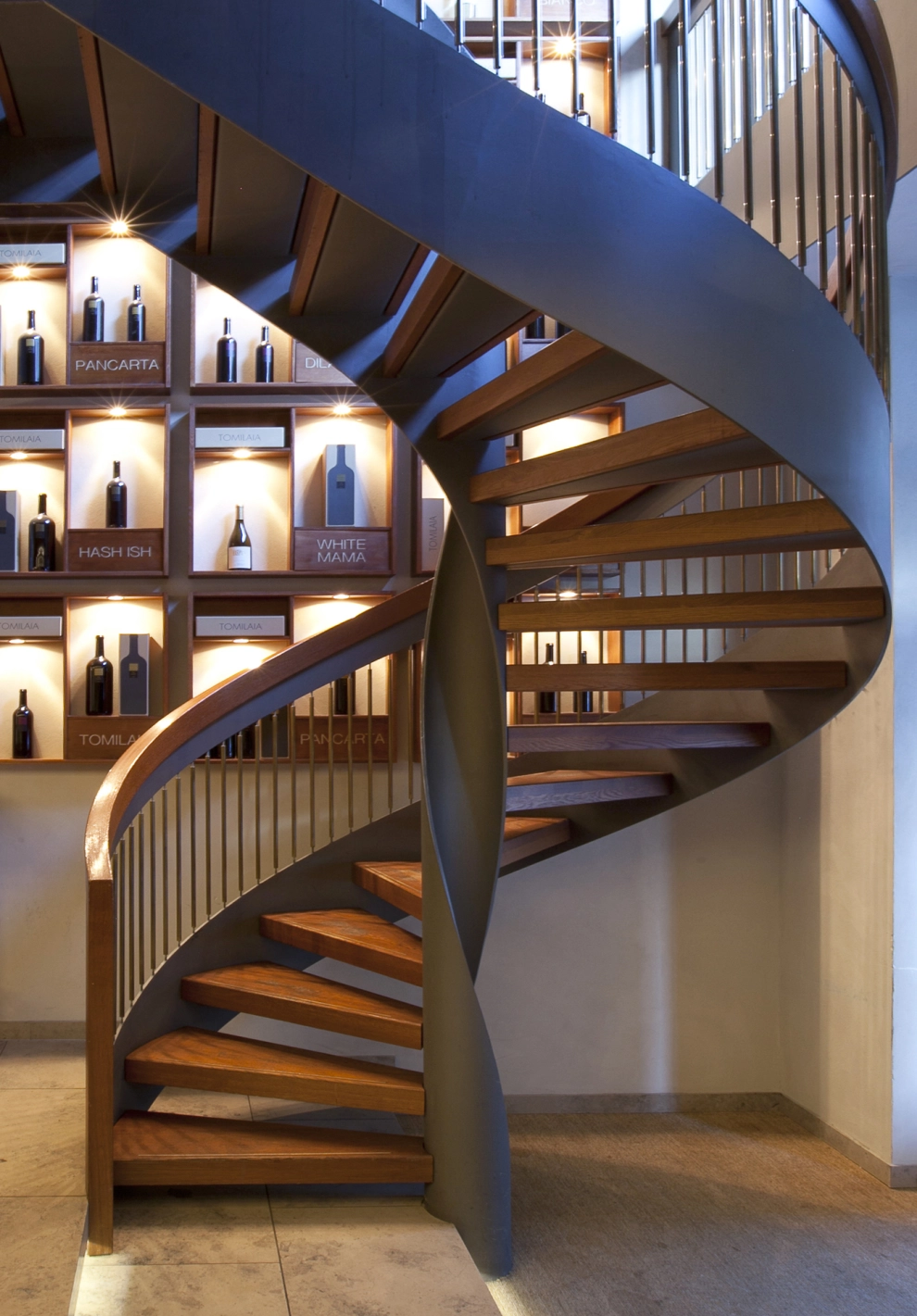

Wendeltreppe, Geschäftshaus in Frankfurt
Foto: Nautilus Treppen
Objekt: | Geschäftshaus in Frankfurt |
Bauart: | Wendeltreppe |
Tragwerk: | Handlaufhohe gewendelte Innen- und Außenwange aus Stahlblech t = 10 mm, Innenwange im Austrittsbereich mit Perforierung bzw. Lichtausschnitt, Material: S235 Oberfläche: endlackiert Außenwange ausgeschnitten mit eingeschweißten vertikalen Rundstäben in Altbronze Ø 16 mm als Geländerfüllung |
Stufenträger: | Stufenträger als geschlossen torsionssteif geschweißte Kastenprofile aus Stahlblech Material: S235 Oberfläche: endlackiert |
Stufenbelag: | Trittstufen aus Massivholz mit unterseitiger Ausnehmung für Stufenträger Material: Eiche Oberfläche: endbehandelt |
Geländer: | Brüstungsgeländer kombiniert, handlaufhoch mit Ausschnitten und vertikalen Geländerstäben Gewendelter Handlauf als Rechteckprofil in Eiche |
Konstruktion: | Nautilus Treppen GmbH & Co. KG |
