NovoFire®
Rohrrahmentüren aus Aluminium

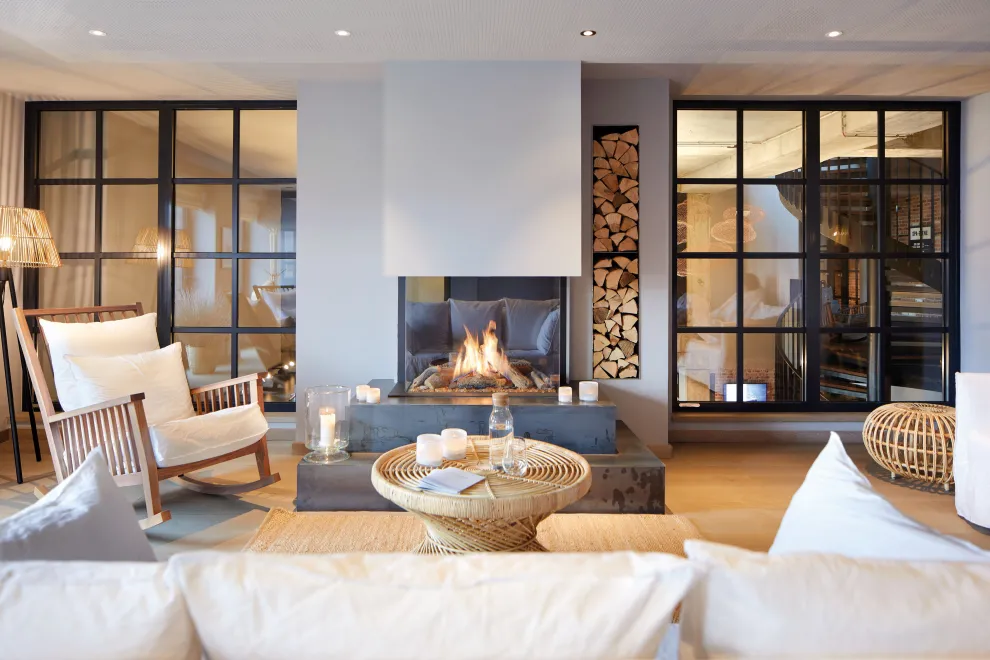

System NovoFire® | feststehende Rohrrahmenelemente F30, F90 im Lighthouse Büsum © © Andrea Flak
Produktinformationen
NovoFire® Profilrahmensysteme aus Aluminium eignen sich für den modernen Objektbau. Mit zeitlosem Design und zahlreichen Varianten bieten sie unbegrenzte Möglichkeiten bei der Gestaltung von transparenten Feuer- und Rauchschutzabschlüssen im Innenbereich. Dabei sind ein- und zweiflügelige Türen, Oberlichter und Seitenteile miteinander kombinierbar.

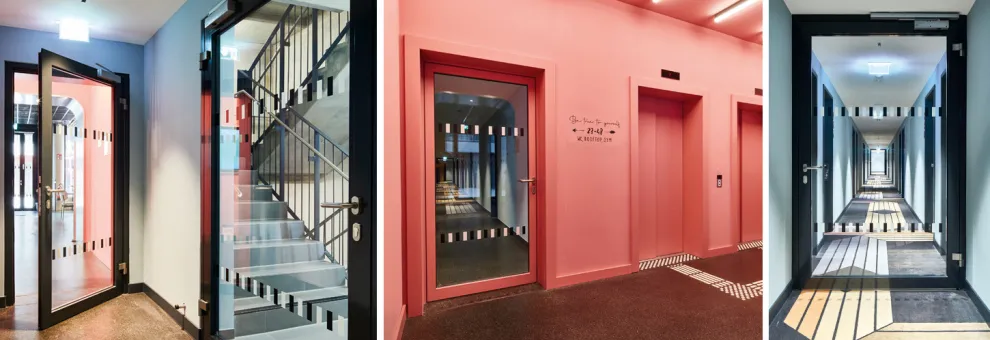

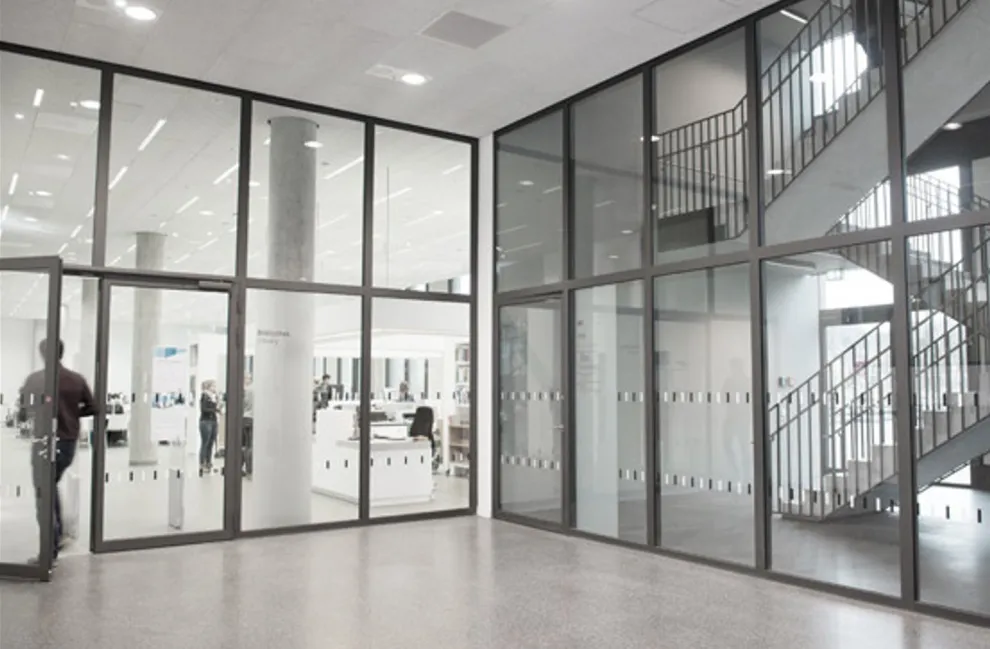

Urban Loft Cologne | Rohrrahmentüren der Serie NovoFire® aus Aluminium
Eigenschaften
Rauchdichtigkeit nach DIN 18095.
Feuerwiderstandsklassen T30 / F30 (EI2 30) oder T90 / F90 (EI2 90) nach DIN 4102 und EN 1634-1.
Einbruchhemmung nach DIN EN V1627 für T30-Türen in den Klassen RC2 und RC3.
Zahlreichen Varianten, wie ein- und zweiflügelige Türen mit Oberlichtern und Seitenteilen sind vielfältig miteinander kombinierbar.
Bauaufsichtlich zugelassene Höhe für Brandschutz-Wandelemente je nach Typ bei maximal 3.500, 4.000 oder 5.000 mm.
Aluminium-Türelemente aus Einkammer-Hohlprofilen. Je nach Ausführung mit oder ohne Brandschutzkern.
Zargen- und Türprofil liegen flächenbündig nebeneinander.

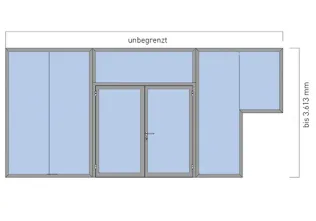

Raumabschließende Wandelemente mit Sprossen in unbegrenzter Breite zugelassen. Bei Rauchschutz-Wandelementen kann auch die Höhe beliebig gewählt werden.

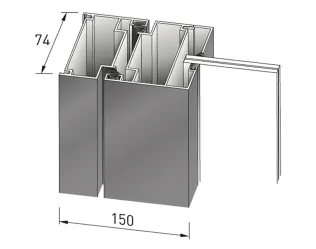

NovoFire®-Systeme sind mit ihrer Profilwandstärke von 4 mm stabil und mit einem mittig verankerten Brandschutzkern kompakt konstruiert. Alle Ausführungen haben eine einheitlich Ansichtsbreite von 150 mm.
Ausstattungsoptionen

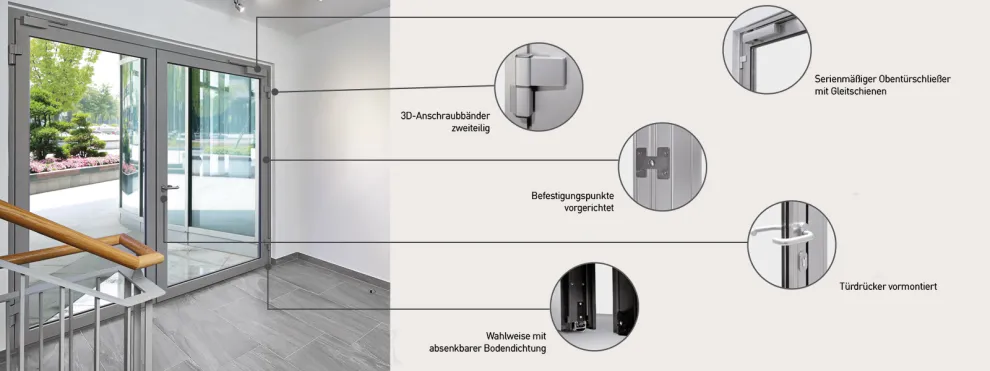

NovoFire® | Ausstattungen
Beschläge
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich.
Standflügel wird mit Falztreibriegel gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125.
Gleitschienenobentürschließer nach DIN EN 1154, integrierte Türschließsysteme bei RS und T30
Drehflügeltürantrieb nach DIN 18263 / DIN 18650
Bänder
Zwei 2-teilige Aluminium-Anschraubbänder je Flügel, dreidimensional verstellbar, bei Drehflügeltürantrieb werden drei Bänder empfohlen.
Auf Wunsch sind statt Anschraubbändern auch Rollenbänder erhältlich.
Verglasung
Sicherheitsglas VSG bzw. ESG, Verglasungsvarianten und Paneelfüllungen.
Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite.
Trockenverglasung mit EPDM-Dichtungen.
Festverglasung
Flächenbündige Anschlüsse an die Tür, alternativ alleinstehend möglich.

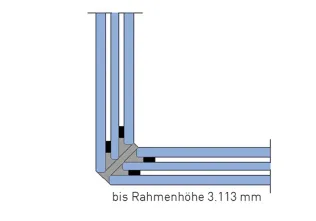

Wahlweise Schrägen oder T-Anschlüsse.
Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Brandschutzverglasung durchlaufen.
Oberfläche
Standard: Pulverbeschichtet, endlackiert, Seidenglanz (RAL Classic nach Wahl)
Optional: Eloxal, Edelstahloptik, pulverbeschichtet in Holzdekor, NCS-Farben
Ausführungen
Die Aluminium-Türelemente werden aus Einkammer-Hohlprofilen mit einer Wandstärke von 4 mm gefertigt. In den Brandschutzausführungen T30 und T90 ist nur ein Brandschutzkern eingesetzt. Die äußeren Kammen sind somit frei und lassen sich zur Befestigung von Anbauteilen oder zum Verziehen von Kabeln nutzen. Der Türfalz ist dreiseitig mit glatten und schwarzen PVC-beschichteten Brandschutzstreifen verkleidet.
Alu-System NovoFire® RS
Alu-System NovoFire® RS
Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft.

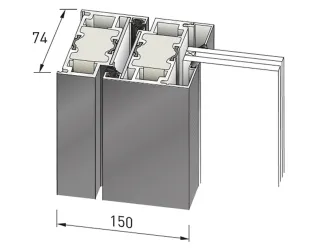

Alu-System NovoFire® T30 (EI2 30)
Alu-System NovoFire® T30 (EI2 30)
Eingeschobener „coolfire“- Isolierkern, mit absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft und verwendbar.

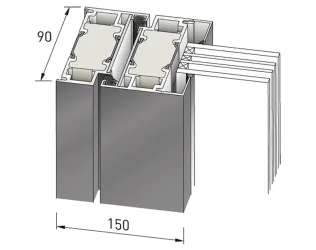

Alu-System NovoFire® T90 (EI2 90)
Alu-System NovoFire® T90 (EI2 90)
Eingeschobener „coolfire“- Isolierkern mit thermischer Entkopplung, mit absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft und verwendbar.
Farben und Sonderausstattungen
Mit den Sonderausstattungen, wie z.B. Holzdekor und -haptik oder getöntes Glas in verschiedenen Farben, lassen sich die Rauch- und Brandschutzabschlüsse gestalterisch passend für jede Art von Bauvorhaben konfigurieren.

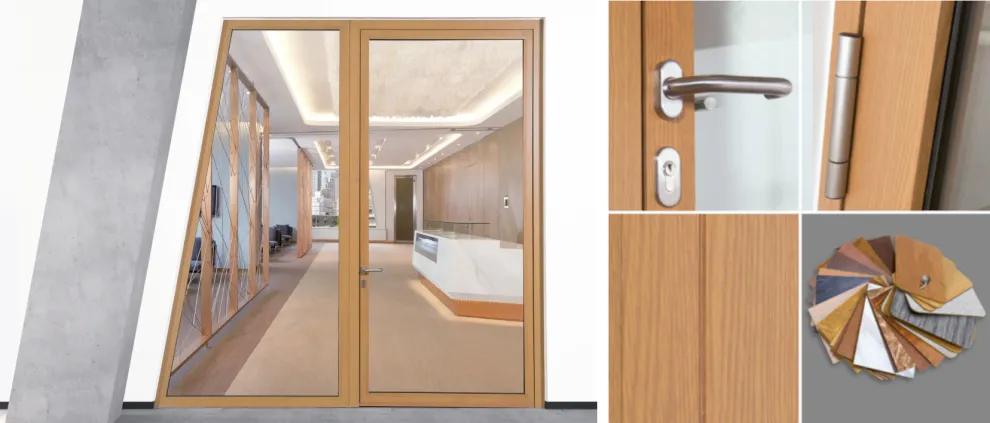

Aluminum-Rohrrahmentüren in Holzoptik

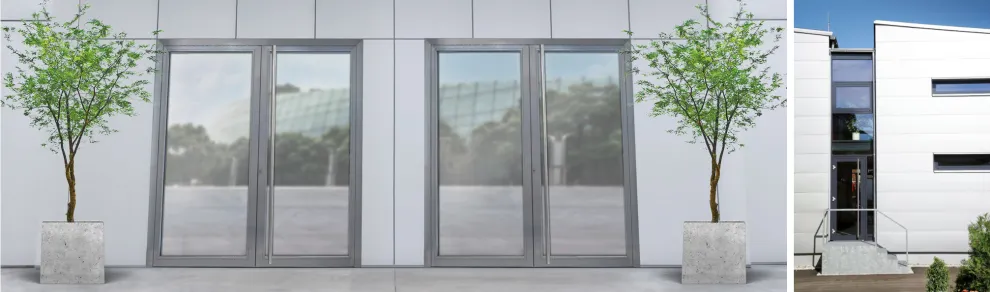

Aluminium-Außentür
Produktinformationen
Die Aluminium-Außentür ist ein stabiles Profilsystem mit einem thermisch getrennten 3-Kammer-System für hochwärmegedämmte Türanlagen. Sie wird an seit- und rückwärtigen Eingangsbereichen in Industrie-, Gewerbe- und Verwaltungsgebäuden eingebaut und ergänzt damit das übrige Novoferm-Türprogramm.
NovoFire Aluminium Außentür
Thermisch getrenntes 3-Kammer-System mit einer Bautiefe von 75 mm.
Konstruktion gemäß DIN EN ISO 10077-2 mit einem Wärmedurchgangskoeffizienten von Uf = 1,3 -1,9 W/m2K.
Stabile Aluminiumprofile mit 2 mm Wanddicke.
Einbruchhemmung bis WK2 möglich.
Barrierefreie Schwellenvariante für Einsatz in Alt- und Neubauten.
Vielseitig gestaltbar in Farbgebung, Oberflächen und Füllungen.
Mehrere Türbandvarianten, vom stabilen Aufschraubband über verdeckt liegende Türbänder bis zu Rollenbändern in Aluminium oder Edelstahl.
Weitere Informationen
NovoFire® Glass
Ganzglassysteme
Produktinformationen
Das Brandschutz-Ganzglassystem NovoFire® Glass ermöglicht eine hohe Transparenz von Raum zu Raum. Minimale Silikonfugen halten und verbinden die Scheiben aus Brandschutzglas, vertikale Profile sind nicht notwendig. Große Glasformate im Innenraum von 1.800 x 3.500 mm und die Kombination mit NovoFire® Aluminium ermöglichen einen hohen Gestaltungsspielraum.

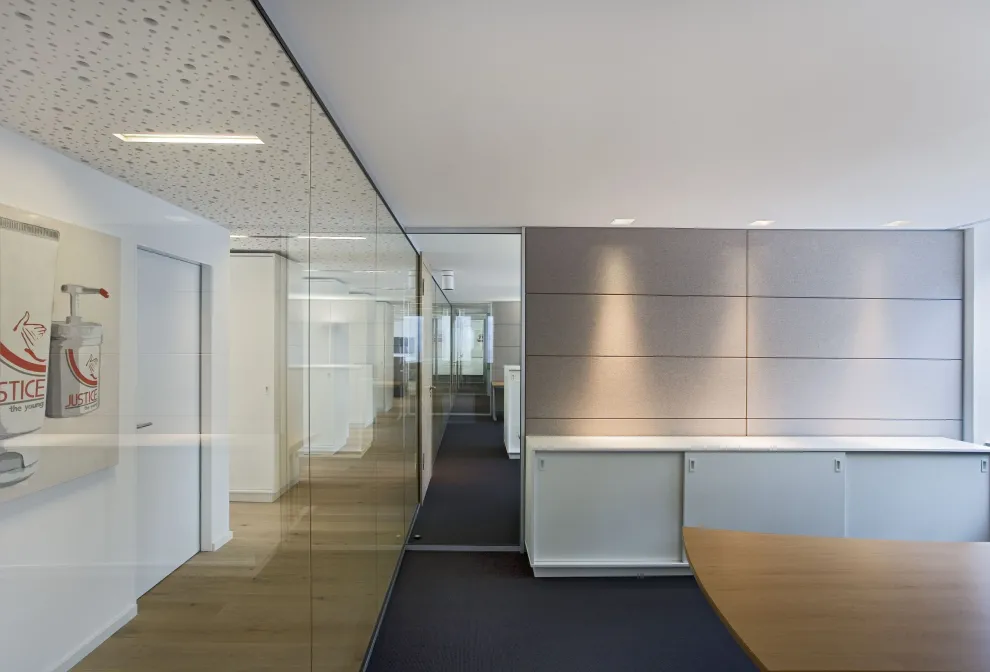

NovoFire® Glass
Große Glasflächen ohne vertikale Profile möglich
Für einen 90° Glasstoß ist kein Eckprofil notwendig
Mit dem NovoFire® Alu Türensystem T30 kombinierbar
Feuerwiderstandsklasse Brandschutzglas F30 (EI30)
Mit der ESG-Kombination bei der Montage geringes Bruchrisiko
Sicherheitsglas durch beidseitige ESG-Kombinationen nach DIN 1249 und DIN 1259
Mit den selbstklebenden aufschäumenden Bändern auf den Glaskanten lassen sich die Scheiben leicht ausrichten
Der stabile Randverbund aus elastischem Polysulfit-Dichtstoff schützt vor Feuchtigkeit
UV-stabil auf beiden Seiten ohne Zusatzscheiben durch das verwendete Brandschutzglas
Auch als Durchblickfenster konfigurierbar für Einsatzbereiche in Wohnungen, Büros, Industrie oder Bildungs- und Gesundheitswesen
Systembeschreibung
© Oliver Sommer
Rahmen aus Einkammer-Hohlprofil aus Aluminium gefertigt, mittig mit einem verankerten Brandschutzkern gefüllt.
Profilbreite misst 75 mm, Porfiltiefe 74 mm
Wandstärke des Profils 4 mm
Oberflächengestaltungen wie z.B. Siebdruck, Satinieren, Sandstrahlen sind möglich
Oberfläche Rahmenprofil
Standard: Pulverbeschichtet, endlackiert, Seidenglanz (RAL Classic nach Wahl)
Optional: Eloxal, Edelstahloptik, pulverbeschichtet in Holzdekor, NCS-Farben
NovoFire® Glass 30/23 | Für die Eckverbindung sind keine Eckpfosten notwendig, der Glasstoß wird auf Gehrung ausgeführt.

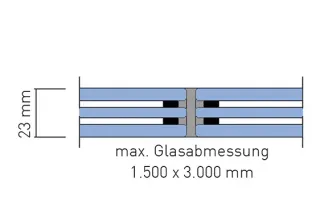

NovoFire® Glass 30/23 | Glasabmessung 1.500 x 3.000 mm im Hoch- oder Querformat, Glasdicke ≥ 23mm
NovoFire® Glass 30/28 | Glasabmessung 1.500 x 3.500 mm im Hoch- oder Querformat, Glasdicke ≥ 28mm bis 60 mm
Größen und Varianten

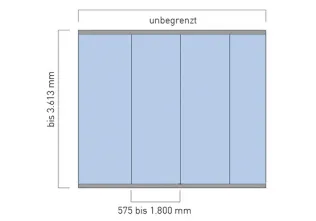

NovoFire® Glass | Rahmenprofil oben und unten, Glasscheiben sind mit Silikonfuge verbunden
NovoFire® Glass | In Kombination mit NovoFire® Alu T30 zugelassen

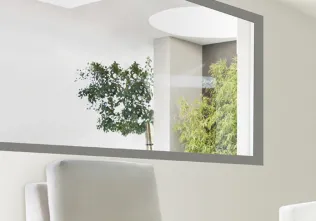

NovoFire® Glass | Durchblickfenster konfigurierbar bis zu einer Größe von 1.900 x 3.600 mm
Weitere Informationen
Referenzen

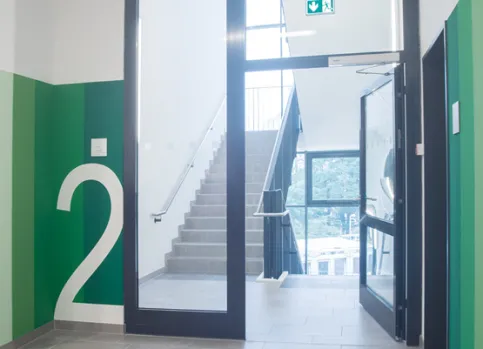

Berufsschule St. Pauli
