Feuer- und Rauchschutz-Schiebetore
EI2 30 | EI2 60 | EI2 90 | EI2 120
Die Feuerschutz-Schiebetore NovoSlide Industry mit unterschiedlichen Funktionen, Sicherheitsanforderungen und Designs, eignen sich für viele bauliche Situationen wie z. B. Parkhäuser, Tiefgaragen und Einkaufszentren.
Novoferm Feuerschutz-Schiebetore NovoSlide Industry
Zertifizierungsdetails

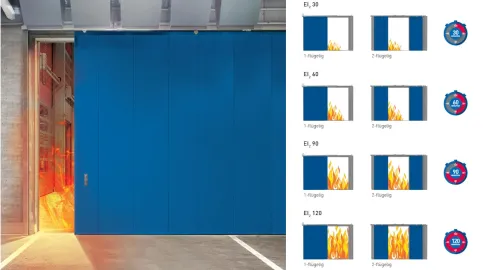

EI2 30 | EI2 60 | EI2 90 | EI2 120
Typenübersicht Feuerschutz-Schiebetore NovoSlide Industry
Jede Bauart entspricht der DIN EN 16034 (Feuerschutzabschlüsse) sowie der DIN EN 13241 (Tore) und ist auf ihre Brandschutzeigenschaften geprüft.
Alle 1-flügeligen Tore sind mit entsprechenden Rauchschutzprüfungen (Sa (Dichtschließend – mit 3-seitigem Dichtungssystem)) und Dauerfunktionsprüfungen (Geprüfte Dauerhaftigkeit der Selbstschließung nach EN 12605 mit 10.000 Zyklen (Klasse C2)) nachgewiesen.
Optional auch mit Rauchschutzklassifizierung S200 (für Vollblatt-Tore ohne Schlupftür).
Torkonstruktion
Novoferm Feuerschutz-Schiebetore NovoSlide Industry
Torblatt
Das Torblatt besteht aus verzinkten, maschinell besonders gerichteten Feinblechen, 0,75 mm dick, mit Brandschutzisolierung. Es ist aus einzelnen, torblatthohen Elementen zusammengefügt, mit planebener Oberfläche der Elemente durch Verkleben der Blechummantelung mit der Brandschutzisolierung (Lieferung in Einzelpaneelen) gefertigt.
Beschlag
Geschlossenes Laufschienen-System mit jeweils einem Tragrollen-System je Paneel, geschlossenes Laufschienen-System mit einzeln montierten Tragwinkel-Konstruktionen, samt hydraulischem Enddämpfer, Schließgewicht im verzinkten Verkleidungskasten, innenliegende Bodenführung sowie Hand- und Muschelgriff im Standard in Edelstahl.
Dichtung
Dreiseitig umlaufend mit Labyrinth-Dichtungsprofilen. Zusätzliches Dichtungssystem zwischen den einzelnen Paneelen, zur Erreichung der Mindestanforderungen Rauchdicht Sa. Kein Abfugen der Paneel-Stöße notwendig.
Torzulaufbremse (Radialdämpfer)
Zur Regelung der Schließgeschwindigkeit zwischen 0,08 und 0,3 m/ Sekunde stufenlos einstellbar.
Montage
Die NovoSlide Industry Feuerschutz-Schiebetore lassen sich leicht und schnell einbauen.
Produktbeschreibung
Novoferm Feuerschutz-Schiebetore NovoSlide Industry – Ausführungsdetails

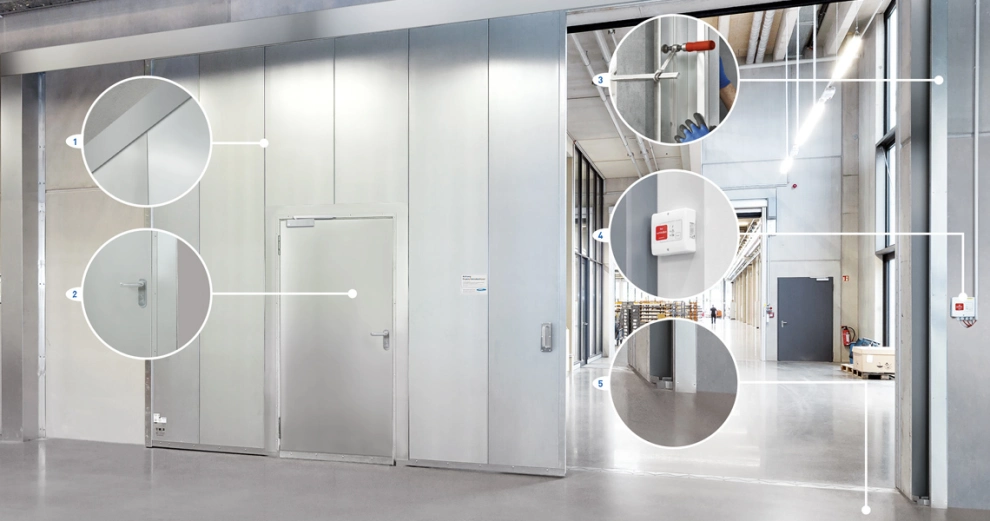

Legende
Glatte Optik: Die planebenen Oberflächen und die auf der Vorderseite unsichtbare Paneel-Verbindung sorgen für eine einheitliche, ansprechende Optik. Für eine besonders ebenmäßige Optik sorgen auch die Verkleidungen der Laufschienen und des Gegengewichtskasten.
Schlanke Schlupftüren: Schwellenlose Schlupftüren mit schmalem Rahmen, ohne unteres Anschlagprofil
Montage- und nutzungsfreundlich: Die Tore eignen sich sowohl für die Niedrigsturz- als auch für die stumpfe Deckenmontage. Die transport- und montagefreundliche Elementbauweise ermöglicht auch bei sehr großen Toren eine einfach Montage. Die Tore lassen sich wegen ihrer besonders guten Laufeigenschaften sehr einfach öffnen und schließen.
Ausstattungsvarianten: Die Tore lassen sich mit Feststellanlage, Auslösevorrichtung sowie mit optischen und akustischen Signalgebern sehr gut an die individuelle Nutzung anpassen
Schwellenloser Brandschutz: Bei entsprechender Bodenbeschaffenheit kann im gesamten Öffnungs- und Abstellbereich des Tores auf Schwellen verzichtet werden.
Varianten und Sonderausstattung

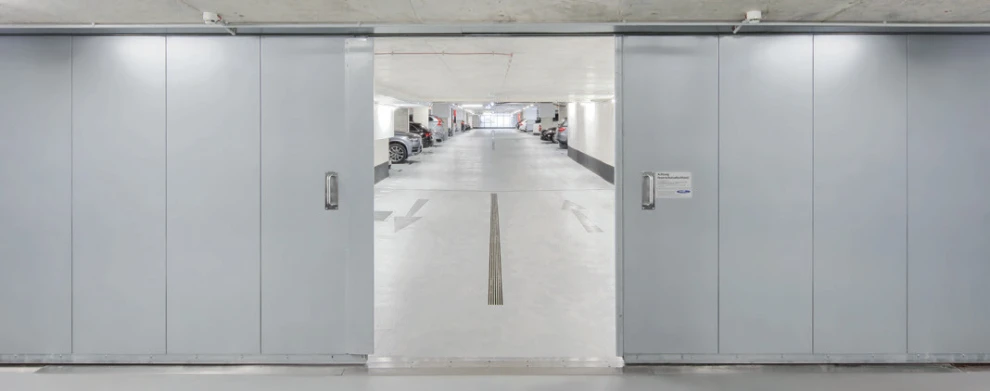

Novoferm Feuerschutz-Schiebetore NovoSlide Industry für Feuerschutzabschlüsse, 2–flügelig
Feststellanlage | Auslösevorrichtung
Für Tore, die betriebsbedingt überwiegend geöffnet bleiben müssen, bestehend aus: Brandmeldern in zulassungsgerechter Anzahl, Feststellmagnet, Feststellanlagen- Zentrale mit integriertem Drucktaster (Aufputz) Typ FSZ (Betrieb mit 24 V Gleichstrom). Im Brandfall schließt das Tor automatisch, sonst durch Betätigung der Auslösetaste. Zusätzlich ausgestattet mit optisch-akustischem Signalgeber, welcher nach DIN EN 12604 erforderlich ist.
Elektrischer Antrieb
Zum Öffnen mit Sondersteuerung mit separatem 3-fach-Drucktaster in Totmannschaltung. Zusätzlich wird die Steuerungseinheit gemäß den neuen Anforderungen mit einem Rauchmelder abgesichert. Schließen über die Auslösetaste der Feststellanlage (insbesondere für größere Tore, wenn manuelles Öffnen erhebliche Kraftanstrengung erfordert). Im Brandfall tritt der Antrieb außer Funktion und das Tor schließt automatisch durch das Schließgewicht.
Schlupftür | Rauchschutzschlupftür
Schlupftür EI2 30 bis EI2 90 (bis EI2 120 im Prüfverfahren), im Standard mit Rauchschutz Sa (Dichtschließend – 3-seitiges Dichtungsprofil), Rauchschutz S200 (4-seitig umlaufendes Dichtungsverfahren), im Torblatt zwischen zwei Elementen eingebaut, Standard ohne untere Schwelle, Türgröße 1.000 x 2.000 mm LD (Lichtes Durchgangsmaß). Der Einbau einer Schlupftür ohne Schwelle darf erst ab einer lichten Wandöffnung von 2.500 mm und einer Torhöhe von 2.300 mm erfolgen. Beschlag: 2 dreiteilige Bänder mit Kugellagern, 1 Türschließer DIN EN 1154, 1 Einsteckschloss DIN 18250 mit Wechsel für Profilzylinder, optional mit Antipanikfunktion, Edelstahl-Flachdrückergarnitur mit Kurzschild.
Weitere Details
Torblattoberfläche
Standardmäßig verzinkt, inklusive Torblatt-Einfassprofile; wahlweise grundiert oder mit RAL nach Wahl Beschichtung.
Hakenfallenschloss
Zur Sicherung des geschlossenen Tors, mit gefederter Falle, durch Schlüssel zu betätigen, für Profilzylinder vorgesehen.
Stumpfe Deckenmontage
Mit Sturzblende (150 mm Höhe).
