Novolux Industrie-Sektionaltore | 40, 60 mm, XL
Industrie-Sektionaltor NovoLux
NovoLux Sektionaltore werden in gewerblichen Umfeldern, in denen Licht und Sicht ausschlaggebend sind, eingesetzt. Das Torblatt ist aus mehreren Sektionen zusammengefügt. Aufgrund speziell dimensionierter Aluminiumprofile sind Rahmenkonstruktionen mit einer großen Auswahl von Optionen zur Füllung der Felder möglich. Rahmenkombinationen mit Alu-Kassettenpaneelen, lichtdurchlässigen, farbigen, wärmedämmenden oder luftdurchlässigen Elementen sind auch erhältlich.
Novoferm Industrie-Sektionaltor NovoLux

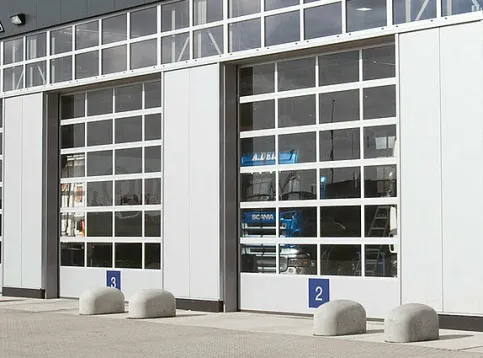

Industrie-Sektionaltor NovoLux 40
Sektionaltor NovoLux 40
Produktdetails
Industrie-Sektionaltor NovoLux mit Doppelverglasung im Standard
Lösung für gewerbliche Umfelder, bei denen viel Licht und Sicht wichtig sind

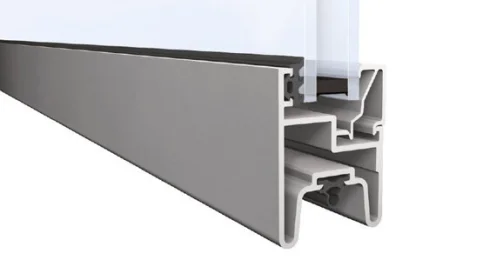

Ausführung mit 40 mm Paneeldicke
Wärme- und schalldämmend, verhindert Kondenswasserbildung
Kombination von Thermo-Paneelen mit NovoLux-Sektionen nach Anforderung möglich
Auswahl an Kunststoff-Fenstern in zahlreichen Qualitäten, Dämmwerten, Farben und Strukturen

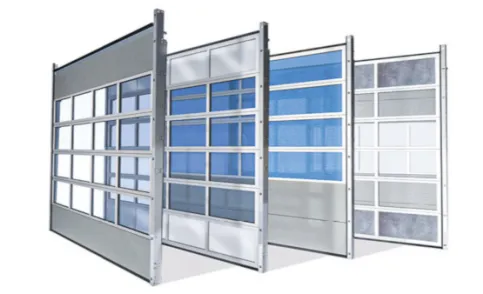

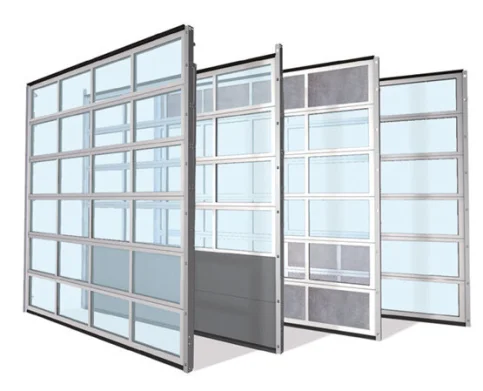

Füllungsoptionen NovoLux 40
NovoLux 40 Sektionaltor 5000 x 5000 mm
U-Wert: ca. 3,27 W/m2K mit Thermo Top- und Bodensektion
Weiterführende Informationen:

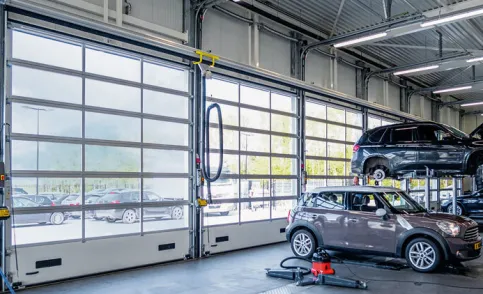

Industrie-Sektionaltor NovoLux 60
Sektionaltor NovoLux 60
Produktdetails

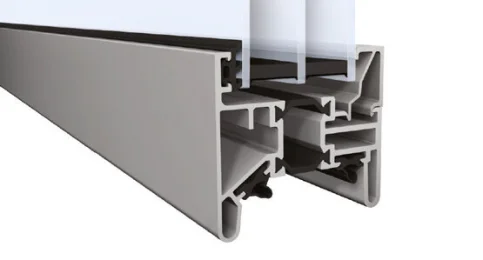

NovoLux 60 besteht aus 2 thermisch getrennten Aluminiumprofilen
Industrie-Sektionaltor NovoLux mit Dreifachverglasung im Standard
Geeignet für Bereiche, wo Licht und Sicht sowie ein konstantes Raumklima wichtig sind
Niedriger U-Wert, auch bei Einsatz von Sichtelementen
Ausführung mit 60 mm Paneeldicke
Wärme- und schalldämmend, verhindert Kondenswasserbildung
Kombination von Thermo-Paneelen mit NovoLux-Sektionen nach Anforderung möglich
Auswahl an Kunststofffenstern in zahlreichen Qualitäten, Dämmwerten, Farben und Strukturen
Füllungsoptionen NovoLux 60
NovoLux 60 Sektionaltor 5000 x 5000 mm
U-Wert: ca. 2,11 W/m2K bei Dreifachverglasung mit Thermo Top- und Bodensektion
Weiterführende Informationen

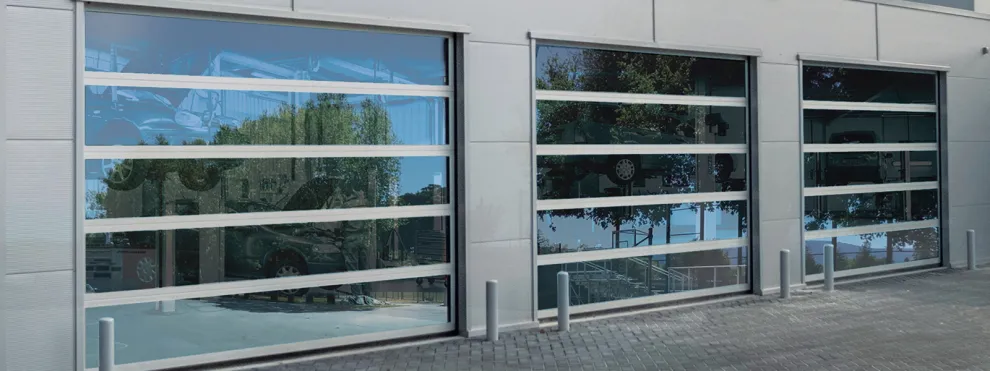

Novoferm Industrie-Sektionaltor NovoLux XL
Produktdetails

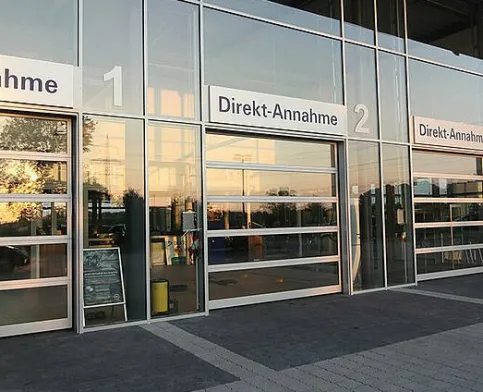

Lösung für lichtdurchflutete Räume
NovoLux 60 Tor mit thermisch getrennten Aluminiumprofilen für eine gute Wärmedämmung
Vielfältige Füllungs-Möglichkeiten
Als NovoLux XL komplett ohne vertikale Zwischenstreben, für mehr Transparenz
Ausgestattet mit Aluminium-Rahmen

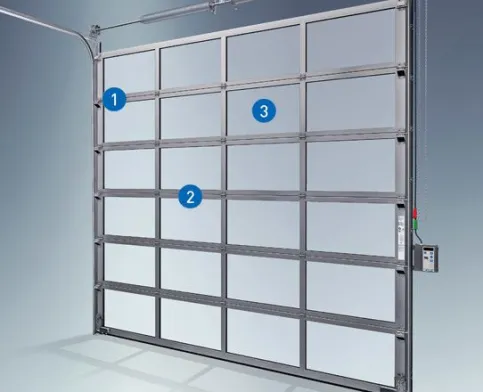

Bildlegende
Sektionsverbindungen
Windversteifer
Kunststoff-, Doppel- und Dreifachverglasung
Das NovoLux XL ist in einer Breite von maximal 4000 mm und einer Höhe von maximal 4500 mm lieferbar. Das verwendete „Plexiglas Optical“ zeichnet sich dadurch aus, dass es aussieht wie echtes Glas, dabei die Sicherheit von Kunststoff bietet. Die Plexiglas Optical Scheiben sind lieferbar als 20 mm Doppelscheiben und 40 mm Dreifachscheiben. NovoLux eigenet sich für Bereich, wo das Erscheinungsbild ebenso wichtig ist wie Licht und Sicht.
Novolux XL 40 mm
Plexiglas-Doppelscheiben Optical 20 mm
Novolux XL 60 mm
Plexiglas-Dreifachscheiben Optical 40 mm
Weiterführende Informationen
Türoptionen, Sicherungen, Schienensysteme, Antriebe
Schlupf- und Nebentür 40 / 60 mm
Nebentür in Toroptik integriert | Durchgänge für Personen und Güter vollständig getrennt
Integrierte Schlupftür | Als Fluchtweg entsprechend der gesetzlichen Bestimmungen geeignet
Produktdetails
Eine Schlupftür kann in die Novoferm Thermo und NovoLux Sektionaltore integriert werden.
Unter bestimmten Voraussetzungen ist die Schlupftür auch als Fluchtweg zugelassen.
Es gibt Einschränkungen bezüglich Breite, Höhe und Schwellenhöhe der Schlupftüren, wodurch diese möglicherweise nicht den geltenden Gesetzen und Vorschriften für Fluchttüre entsprechen.
Eine Durchgangstür in der Gebäudefront, unabhängig vom Sektionaltor oder eine Nebentür in Toroptik unmittelbar neben dem Sektionaltor ist möglich.

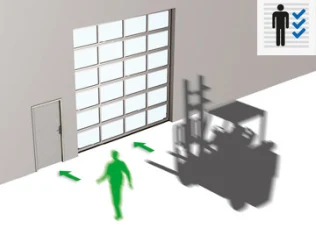

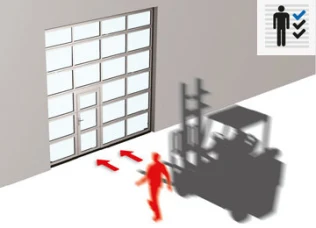

Nebentür für Personen
Türen und Tore für Menschen und Güter vollständig getrennt

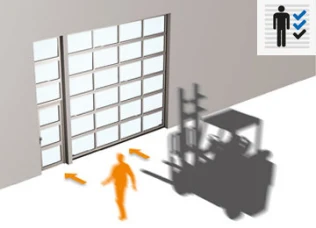

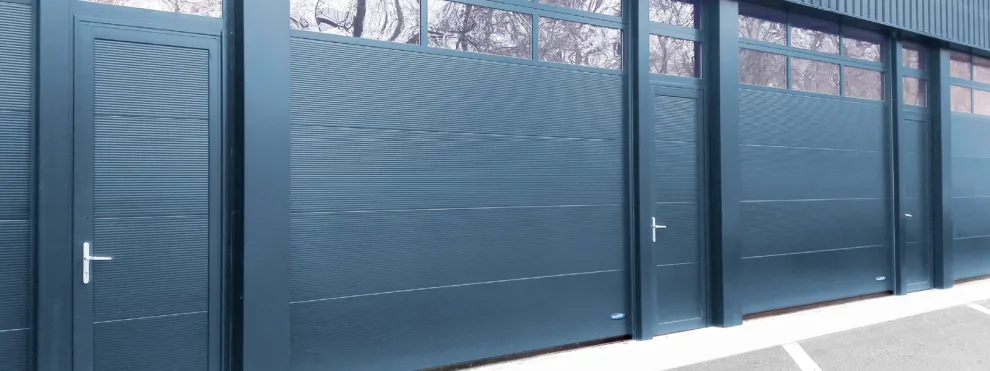

Nebentür für Personen
Türen und Tore für Menschen und Güter getrennt, aber in der gleichen lichten Öffnung

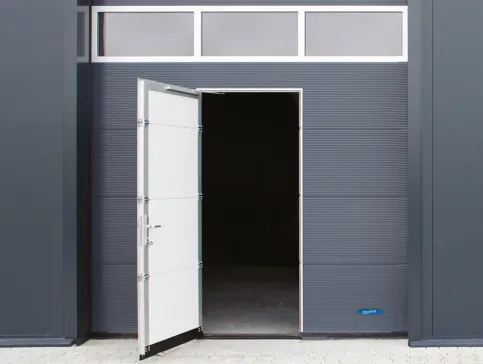

Schlupftür für Menschen
Integriert in das Sektionaltor für Güter
Weiterführende Informationen
Mechanische und elektronische Sicherungen
Novoferm bietet mechanische und elektronische Sicherheitsvorrichtungen an, die verhindern, dass das Tor an Menschen, Fahrzeuge oder Hindernisse stößt und dabei Schäden verursacht. Die Sicherheitssysteme sind vom TÜV Nord zertifiziert und erfüllen Prüfanforderungen und Normen. Eine optionale Hebesicherung für Einbruchschutz ist erhältlich.

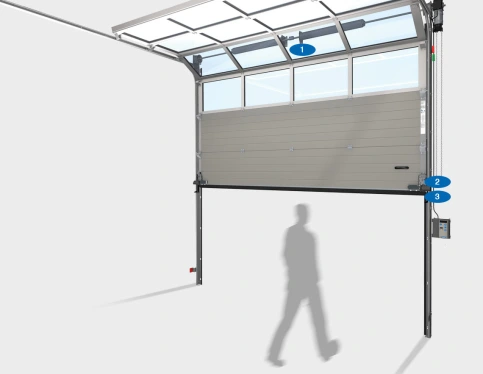

Mechanische Sicherung
1 Federbruchsicherung, 2 Seilbruchsicherung, 3 Hebesicherung

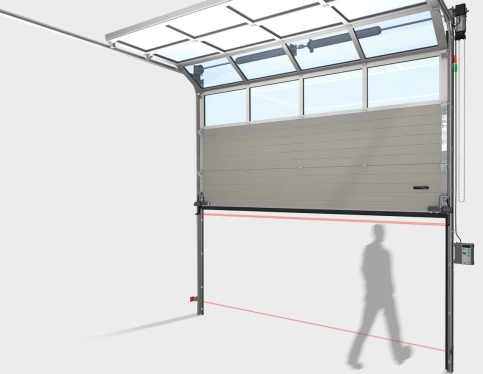

Elektronische Sicherung
Optionen: Schlaffseilsicherung, Ampeln und Rundumblinkleuchten, Schließkantensicherung, Unfallschutz-Kontaktliste, voreilende und stationäre Lichtschranken, Lichtgitter
Weiterführende Informationen

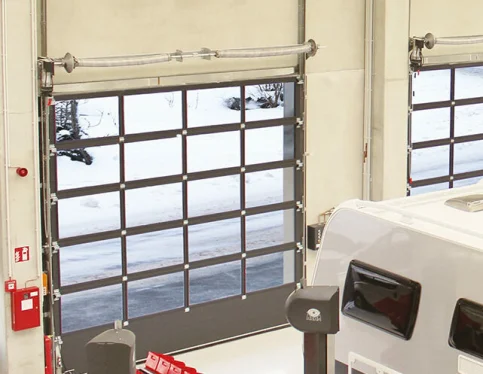

Schienen- und Beschlagsysteme
Produktdetails
Die Novoferm Schienensysteme eignen sich für die Sektionaltore Thermo, NovoLux und NovoLux XL. Der Aufbau der Schienensysteme ist modular und, soweit wie möglich, im Voraus zusammengesetzt.
Verschiedene Schienenvarianten stehen zur Verfügung.
Bildlegende
1 Federpuffer
2 Torsionsfedern
3 Tragseil
4 Sicherheitslaufschiene
Weiterführende Informationen:
Antriebe und Bedienelemente
Antriebssysteme
Für die Bedienung der Sektionaltore stehen unterschiedliche Optionen zur Verfügung: ein einfaches, manuell betätigtes System bei weniger häufigem Einsatz oder ein elektrisch betriebenes Tor mit Impulssteuerung bei häufigem Gebrauch.
Die Antriebs- und Bedienungsarten erfüllen die EU-Norm EN 13241.

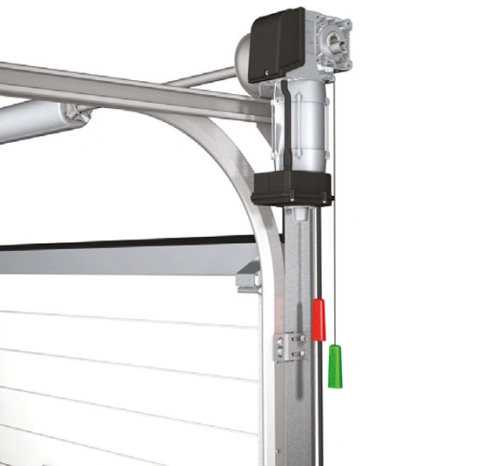

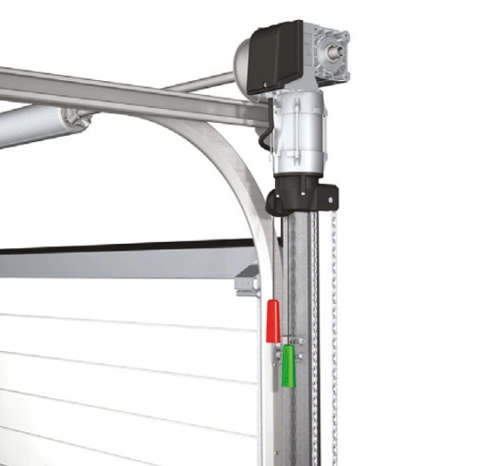

Bedienung mit Nothandkette bei Stromausfall
Alle Antriebssysteme sind serienmäßig mit einer mechanischen Notbedienung des Elektromotors ausgestattet. Die Funktion muss von Hand durch Schaltseile ein- und ausgeschaltet werden. Das Getriebe kann dann mithilfe der Kette betätigt werden.
Antrieb mit Schnellentriegelung - ausgestattet mit Federbruchsicherung
Ein Antrieb mit Entriegelungsvorrichtung ist möglich. Das Getriebe wird mithilfe der Schaltseile Antrieb mit Schnellentriegelung von der Federwelle getrennt. Das Sektionaltor kann so bei Störungen schneller von Hand geöffnet werden.

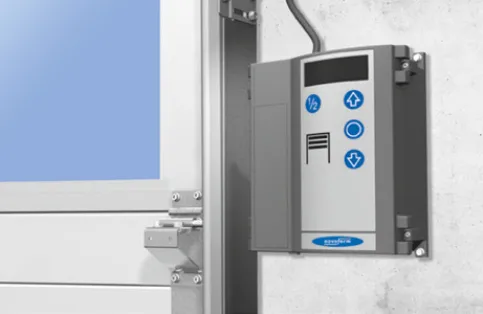

Premium-Steuerung T100
Premium-Steuerung T100
Für die Betätigung der Sektionaltore sind Steuerungen und Bedienelemente erhältlich, welche an der Innen- oder Außenwand neben dem Tor oder auf einer separaten Säule montiertierbar sind (Schalter, Fernbedienungen, Rundumblinkleuchten usw.).
Weitere Bedienelemente der Steuerungen sind abschließbare Hauptschalter, Minaturschlösser oder Not-Aus-Schalter.
Schlüsselschalter, elektronischer Codetaster, Schubriegel, Dreifach-Drucktaster, Zugschalter oder Fernbedienungen sind zusätzliche Bedienoptionen.
