Novoferm Industrie-Sektionaltore
Industrie-Sektionaltore Thermo | 40, 60, 80 mm
Die witterungsbeständigen Thermo-Sektionaltore haben hohe Wärme- und Schallschutzwerte und sind somit für Bereiche geeignet, wo eine effektive Trennung zwischen den Temperaturzonen notwendig ist. Thermo-Sektionaltore sind in den Ausführungen mit 40 mm, 60 mm oder 80 mm dicken mikroprofilierten Stahlblechpaneelen erhältlich. Eine Kombination von Thermo-Paneelen mit NovoLux-Sektionen ist nach Anforderung möglich.

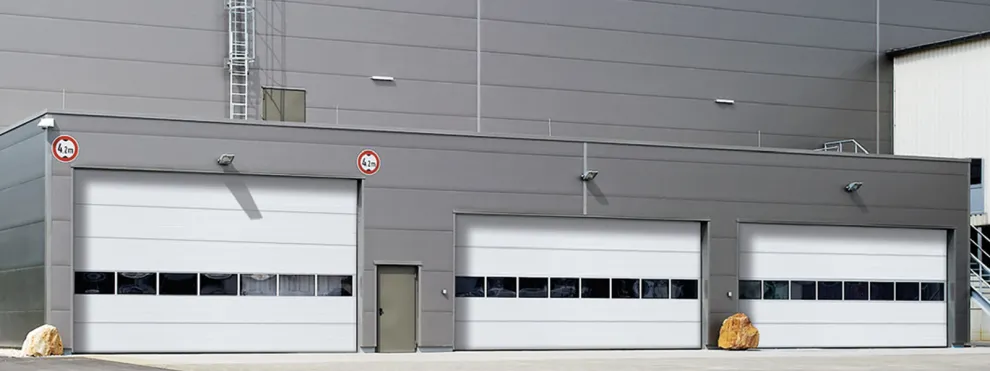

Novoferm Industrie-Sektionaltor Thermo

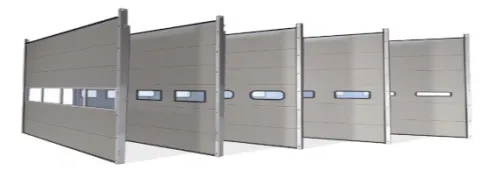

Industrie-Sektionaltor Thermo 40
Das Thermo 40 Sektionaltor kombiniert Wärme- und Schallschutz-Eigenschaften mit mikroprofilierten Paneelen in modernem Design. Individuelle Design- und Gestaltungsmöglichkeiten, unterschiedliche Licht- und Sichtelemente sowie diverse Höhen und Breiten stehen zur Auswahl.

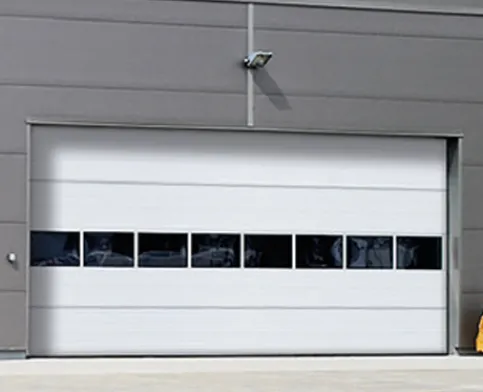

Sektionaltor Thermo 40
Produktdetails
Ausführung mit 40 mm Paneeldicke (mikroprofilierte Stahlblechpaneele)
In 15 Standardfarben; weitere RAL-Farbwünsche auf Anfrage
Wärmedämmwert: U = 0,52 W/m2K (5000 x 5000 mm: 0,99 W/m2K)
Dichte PU-Schaum: 40 kg/m3
Schalldämmung: 25 dB (bei 4100 x 2830 mm; Tor ohne Fenster / Schlupftür)

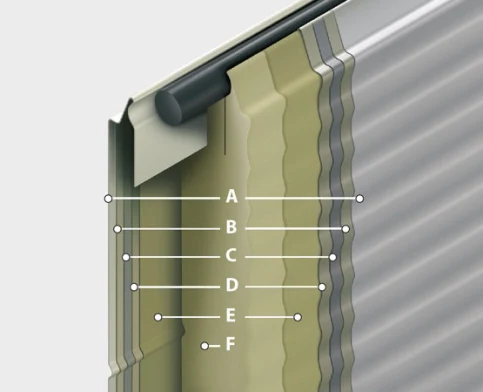

Sandwich-Konstruktion Thermo-Paneel 40
Legende
A Lackschicht (Außenseite, mikroprofiliert in 15 RAL-Farben)
B Zinkschicht (275 g/m2)
C Stahlblech (0,5 mm)
D Zinkschicht (275 g/m2)
E Haftgrundschicht
F PU-Hartschaum (g = 40 kg/m3)
A Lackschicht (Innenseite, RAL 9002, horizontal profiliert)
Optionen für Licht- und Sichtelemente

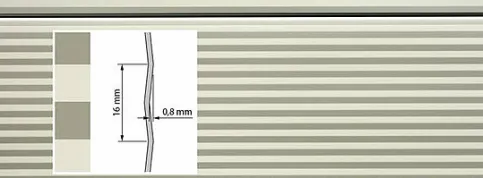

Mikroprofilierung in 15 Standardfarben
Weiterführende Informationen

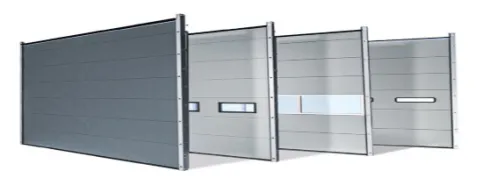

Industrie-Sektionaltor Thermo 60
Thermo 60 Sektionaltore sind wärmedämmende und abdichtende Tore, die für Bereiche geeignet sind, wo die Trennung zwischen Temperaturzonen wichtig ist. Die mikroprofilierten Stahlblech-Paneele verfügen über schall- und wärmedämmende Eigenschaften und sind witterungsbeständig.
Sektionaltor Thermo 60
Produktdetails
Ausführung mit 60 mm Paneeldicke (mikroprofilierte Stahlblechpaneele)
In 10 Standardfarben; weitere RAL-Farbwünsche auf Anfrage
Wärmedämmwert: U = 0,35 W/m2K (5000 x 5000 mm: 0,84 W/m2K)
Dichte PU-Schaum: 40 kg/m3
Schalldämmung: 25 dB (bei 4100 x 2830 mm; Tor ohne Fenster / Schlupftür
Sandwich-Konstruktion Thermo-Paneel 60
Legende
A Lackschicht (Außenseite, mikroprofiliert in 10 RAL-Farben)
B Zinkschicht (275 g/m2)
C Stahlblech (0,5 mm)
D Zinkschicht (275 g/m2)
E Haftgrundschicht
F PU-Hartschaum (g = 40 kg/m3)
A Lackschicht (Innenseite, RAL 9002, horizontal profiliert)
Optionen für Licht- und Sichtelemente
Mikroprofilierung in 10 Standardfarben
Weiterführende Informationen

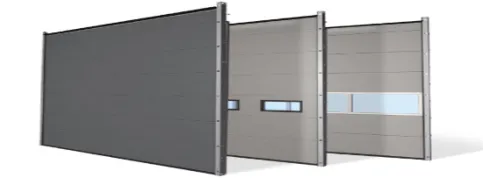

Industrie-Sektionaltor Thermo 80
Die Paneele des Thermo 80 Tores sind mit Polyurethan ausgeschäumt und zwischen der Innen- und Außenschale thermisch getrennt. Die doppelwandigen Sektionaltore eignen sich für Kühl- und Tiefkühlhallen, Industriehallen, Lagergebäuden und Vertriebszentren, wo Wärmeverluste vermieden und eine bestimmte Temperatur der Waren unbedingt eingehalten werden muss.

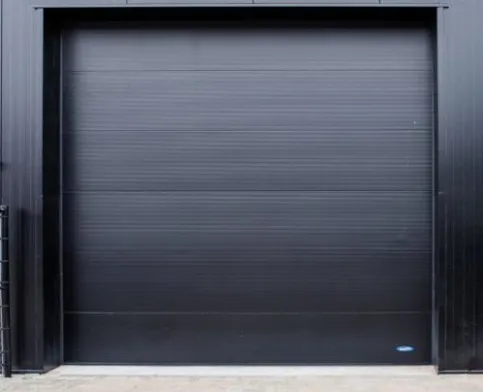

Sektionaltor Thermo 80
Produktdetails
Ausführung mit 80 mm Paneeldicke
Optimierte Sturz- und Seitenabdichtung
2 Bodendichtungen für bessere Bodenabdichtung
In 3 Standardfarben
Wärmedämmwert: U = 0,25 W/m2K (5000 x 5000 mm: 0,49 W/m2K)
Dichte PU-Schaum: 40 kg/m3
Schalldämmung: 25 dB (bei 4100 x 2830 mm; Tor ohne Fenster / Schlupftür
Sandwich-Konstruktion Thermo-Paneel 80
Legende
A Lackschicht (Außenseite, mikroprofiliert in 3 RAL-Farben)
B Zinkschicht (275 g/m2)
C Stahlblech (0,5 mm)
D Zinkschicht (275 g/m2)
E Haftgrundschicht
F PU-Hartschaum (g = 40 kg/m3)
A Lackschicht (Innenseite, RAL 9002, Stucco Design, horizontal profiliert)
Optionen für Licht- und Sichtelemente
Mikroprofilierung in 3 Standardfarben
Weiterführende Informationen
Türoptionen, Sicherungen, Schienensysteme, Antriebe
Schlupf- und Nebentür 40 / 60 mm
Nebentür in Toroptik integriert | Durchgänge für Personen und Güter vollständig getrennt
Integrierte Schlupftür | Als Fluchtweg entsprechend der gesetzlichen Bestimmungen geeignet
Produktdetails
Eine Schlupftür kann in die Novoferm Thermo und NovoLux Sektionaltore integriert werden.
Unter bestimmten Voraussetzungen ist die Schlupftür auch als Fluchtweg zugelassen.
Es gibt Einschränkungen bezüglich Breite, Höhe und Schwellenhöhe der Schlupftüren, wodurch diese möglicherweise nicht den geltenden Gesetzen und Vorschriften für Fluchttüren entsprechen.
Eine Durchgangstür in der Gebäudefront, unabhängig vom Sektionaltor oder eine Nebentür in Toroptik unmittelbar neben dem Sektionaltor ist möglich.
Nebentür für Personen
Türen und Tore für Menschen und Güter vollständig getrennt
Nebentür für Personen
Türen und Tore für Menschen und Güter getrennt, aber in der gleichen lichten Öffnung
Schlupftür für Menschen
Integriert in das Sektionaltor für Güter
Weiterführende Informationen
Mechanische und elektronische Sicherungen
Novoferm bietet mechanische und elektronische Sicherheitsvorrichtungen an, die verhindern, dass das Tor an Menschen, Fahrzeuge oder Hindernisse stößt und dabei Schäden verursacht. Die Sicherheitssysteme sind vom TÜV Nord zertifiziert und erfüllen Prüfanforderungen und Normen. Eine optionale Hebesicherung für Einbruchschutz ist erhältlich.
Mechanische Sicherung
1 Federbruchsicherung, 2 Seilbruchsicherung, 3 Hebesicherung
Elektronische Sicherung
Optionen: Schlaffseilsicherung, Ampeln und Rundumblinkleuchten, Schließkantensicherung, Unfallschutz-Kontaktliste, voreilende und stationäre Lichtschranken, Lichtgitter
Weiterführende Informationen
Schienen- und Beschlagsysteme
Beschreibung
Die Novoferm Schienensysteme eignen sich für die Sektionaltore Thermo, NovoLux und NovoLux XL. Der Aufbau der Schienensysteme ist modular und, soweit wie möglich, im Voraus zusammengesetzt.
Verschiedene Schienenvarianten stehen zur Verfügung.
Bildlegende
1 Federpuffer
2 Torsionsfedern
3 Tragseil
4 Sicherheitslaufschiene
Weiterführende Informationen:
Antriebe und Bedienelemente
Antriebssysteme
Für die Bedienung der Sektionaltore stehen unterschiedliche Optionen zur Verfügung: ein einfaches, manuell betätigtes System bei weniger häufigem Einsatz oder ein elektrisch betriebenes Tor mit Impulssteuerung bei häufigem Gebrauch.
Die Antriebs- und Bedienungsarten erfüllen die EU-Norm EN 13241.
Bedienung mit Nothandkette bei Stromausfall
Alle Antriebssysteme sind serienmäßig mit einer mechanischen Notbedienung des Elektromotors ausgestattet. Die Funktion muss von Hand durch Schaltseile ein- und ausgeschaltet werden. Das Getriebe kann dann mithilfe der Kette betätigt werden.
Antrieb mit Schnellentriegelung - ausgestattet mit Federbruchsicherung
Ein Antrieb mit Entriegelungsvorrichtung ist möglich. Das Getriebe wird mithilfe der Schaltseile Antrieb mit Schnellentriegelung von der Federwelle getrennt. Das Sektionaltor kann so bei Störungen schneller von Hand geöffnet werden.
Premium-Steuerung T100
Premium-Steuerung T100
Für die Betätigung der Sektionaltore sind Steuerungen und Bedienelemente erhältlich, welche an der Innen- oder Außenwand neben dem Tor oder auf einer separaten Säule montiertierbar sind (Schalter, Fernbedienungen, Rundumblinkleuchten usw.).
Weitere Bedienelemente der Steuerungen sind abschließbare Hauptschalter, Minaturschlösser oder Not-Aus-Schalter.
Schlüsselschalter, elektronischer Codetaster, Schubriegel, Dreifach-Drucktaster, Zugschalter oder Fernbedienungen sind zusätzliche Bedienoptionen.
