NovoFire® Steel | Stahl-Rohrrahmentüren
Stahl-Rohrrahmentüren
Die Eigenschaften der Profilrohrsysteme aus Stahl kommen besonders in stark frequentierten Bereichen wie Bahnhöfen oder Flughäfen zum Tragen. Zusätzliche Optionen wie Einbruchschutz können mit diesen Systemen realisiert werden.
Produktinformationen
Die von Novoferm selbst entwickelte NovoFire® Steel Rohrrahmentüren, basieren auf Stahlprofilen mit einer Bautiefe von 65 mm und einer Materialstärke von 1,8 mm. Die Serie zeichnet sich durch zuverlässigen Brand- und / oder Rauchschutz aus sowie durch viele Anwendungsmöglichkeiten, flexible Konfiguration und eine einfache Montage.
Die Profilrahmensysteme eignen sich für den Bereich der Rauch- und Brandschutzabschlüsse. Die statischen Eigenschaften erlauben filigrane Strukturen mit schmalen Ansichtsbreiten.
Novoferm Profilrahmensysteme aus Stahl werden umweltschonend produziert, was verschiedene Produktdeklarationen oder Verifizierungen nachweisen, unter anderem nach ISO 14025, EN 15804, ISO 14001 und gemäß BREEAM-, DGNB- und LEED-Kriterien.
NovoFire Steel
Rauchdichtigkeit NovoFire® Steel RS (S200) nach DIN 18095 und DIN EN 1634-3.
Als Brandschutztür NovoFire® Steel T30 (EI2 30) und Forster Fuego T90 (EI 90) erhältlich nach DIN 4102 und EN 1634-1.
Einbruchhemmung nach DIN EN V1627 für T30-Türen in den Klassen RC2 und RC3.
Sicherer Brandschutz durch den intumeszierende "Brandschutzstreifen", der im Gummiprofil des Türfalzes integriert ist
Lieferbar bis zu einer Größe von BRM 1.560 x 3.000 mm (1-flügelig) bzw. 3.000 x 3.000 mm (2-flügelig)

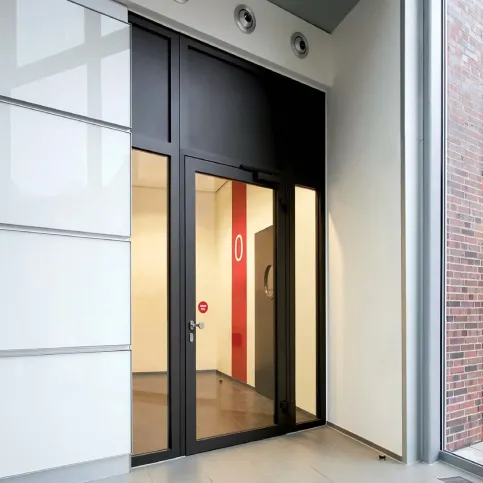

Kombinierbarkeit mit Seitenteilen und / oder Oberlichtern.
Verschiedene Brandschutzgläser und Paneele mit unterschiedlichen Füllungen
Stahl-Türelemente aus Einkammer-Hohlprofilen. Je nach Ausführung mit oder ohne Brandschutzkern.
Zargen- und Türprofil liegen flächenbündig nebeneinander.
Große Auswahl an Glasleistenvarianten, Beschlagskomponenten und weiteren Ausstattungen
Stahl-Profile mit einer Bautiefe von 65 mm und einer Materialstärke von 1,8 mm
Ausstattungsoptionen
NovoFire Steel
Beschläge
Einfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich.
Standflügel wird mit Falztreibriegel gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125.
Gleitschienenobentürschließer nach DIN EN 1154, z.B. GEZE TS 5000 / Dorma TS 93, integrierte Türschließsysteme bei RS und T30 (GEZE Boxer / Dorma ITS 96)
Drehflügeltürantrieb nach DIN 18263 / DIN 18650
Bänder
Zwei 2-teilige Stahlanschweißbänder je Flügel, dreidimensional verstellbar, bei Drehflügeltürantrieb werden drei Bänder empfohlen.
Auf Wunsch sind Anschraubbändern, Rollenbänder oder integrierte Bänder erhältlich.
Verglasung
Sicherheitsglas VSG bzw. ESG, Verglasungsvarianten und Paneelfüllungen.
Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite.
Trockenverglasung mit EPDM-Dichtungen.
Festverglasung
Flächenbündige Anschlüsse an die Tür, alternativ alleinstehend möglich.
Wahlweise Schrägen oder T-Anschlüsse.
Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Brandschutzverglasung durchlaufen.
Oberfläche
Pulverbeschichtet grundiert RAL 9002 (Grauweiß) oder wahlweise endlackiert (RAL Classic nach Wahl).
Ausführungen

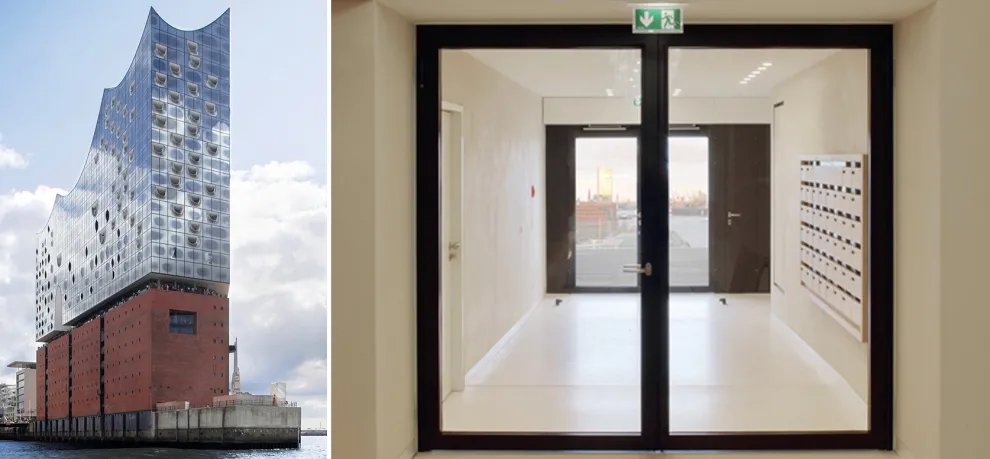

Elbphilharmonie | 2-flügelige Stahlrahmentür System Fuego light T30-2 RS als Brandabschluss

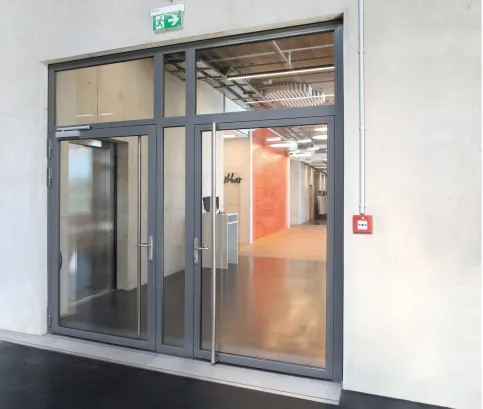

NovoFire® Steel | Stahl-Rohrrahmentür als Brand- und Rauchschutzabschluss
NovoFire® Steel Rohrrahmentüren werden aus Stahlprofilen mit einer Bautiefe von 65 mm und einer Stahlprofildicke 1,8 mm, für Brand- und / oder Rauchschutzabschlüsse gefertigt.
Die Türsysteme lassen sich für unterschiedliche Anwendungen flexibel konfigurieren und einfach montieren.
Erhältlich als:
Brandschutztür NovoFire® Steel T30 (EI 30 S200 C5)
Rauchschutztür NovoFire® Steel RS (S200)
Geprüft nach DIN 18095 und DIN EN 1634-3
Erhältlich sind verschiedene Ausstattungsvarianten:
Wartungsfreie, zweidimensionale Anschweißbänder
Unterschiedliche Verglasungsvarianten, Brandschutzgläser, Paneele mit unterschiedlichen Füllungen
Geprüftes Schlossprogramm mit Einfallen-Riegelschlössern, Mehrfachverriegelungen, selbstverriegelnde Panikschlösser
Automatisierung der Türen mit mehreren Systemen
Abmessungen:
1-flügelig: 1.560 mm x 3.000 mm
2-flügelig: 3.000 mm x 3.000 mm
Weitere Informationen
Rauchschutztür und Brandschutztür
NovoFire® Steel RS
NovoFire® Steel RS | Eigenschaften
Türelement aus galvanisch verzinkten Präzisions-Stahlrohren.
Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft.
Das Flügelmaß des Standflügels darf bei zweiflügeligen Türen 500 mm nicht unterschreiten. Elemente vorgerichtet für Durchsteck- oder Anschweißmontage.
Sicherheitsglas VSG bzw. ESG. Verglasungsvarianten und Paneelfüllungen, Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, Trockenverglasung mit EPDM-Dichtungen.
NovoFire® Steel T30 / EI 30
NovoFire® Steel T30 / EI 30 | Eigenschaften
Türelement aus galvanisch verzinkten Präzisions-Stahlrohren.
Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft.
Pyrostop-Brandschutzglas F30, Typ 1/30-10d, 15 mm dick für Innenanwendung, Sicherheitsglas nach DIN 1259.
Verglasungsvarianten und Paneelfüllungen möglich. Profile mit einseitigem Glasfalz und Glas halteleisten auf der Bandgegenseite, vorgerichtet für Trockenverglasung mit Gummiprofilen.
Brandschutztür Forster Fuego light T90 / EI 90
Forster Fuego light T90 / EI 90
Eigenschaften
Türelement aus galvanisch verzinkten Präzisions-Stahlrohren.
Verglasung: Pyrostop-Brandschutzglas F90, Typ 1/90-102d, 37 mm dick für Innenanwendung, Sicherheitsglas nach DIN 1259.
Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft.
Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, vorgerichtet für Nassverglasung mit Silikon.
Forster Unico, wärmegedämmt
Eigenschaften
Das Profilrahmensysteme Unico ist eine Profilkonstruktion zum Bau von Außentüranlagen. Mit der thermischen Trennung, die komplett auf Kunststoff verzichtet, ist dieses System voll recyclingfähig.
Uf-Werte bis 1.9 W/m2(K) nach EN 10077-2
Ansichtsbreiten: Rahmenprofile 30, 50, 70 und 90 mm, Türprofile 85 mm
Systemprüfung entsprechend prEN 14351_1, erfüllen die Anforderungen zur CE-Kennzeichnung
Geprüft für einbruchhemmende Türen WK 1-3 nach EN 1627-1630
