Novoferm Zargen
Übersicht Zargenarten
Mauerwerkszargen
Stabil, passend für alle Türen
Trockenbauzargen
Für eine einfache und schnelle Montage
Zerlegte Zargen
Besonders geeignet für das Bauen im Bestand
Sonderzargen
Aus Edelstahl für besondere Anforderungen
Produktübergreifende Merkmale
Novoferm Zargen für Mauer- und Ständerwerk
Stahlzargen in verschiedenen Profilen für alle Einbausituationen in Mauerwerk, Ständerwerk und Sonderfällen, aus verzinktem Stahlblech, Edelstahl mit Grundierung und pulverbeschichteter Oberfläche mit Farbton nach Wahl.
Bewährte Konstruktion und Funktion für Mauerwerk und Ständerwerk
Für alle Einbausituationen und Kombinationen mit Türblättern und Bändern
Schalldämmaktive NTK-Dichtungen mit 5 mm Toleranzausgleich
Exakte Profilgeometrie und Maßgenauigkeit durch Einhaltung engster Toleranzgrenzen (DIN EN Normen und Novoferm Werksnormen)
Die Eckzargen für zahlreiche Feuer- und Rauchschutztüren, Mehrzweck- und Sicherheitstüren sind für die Hinterfüllung mit Mörtel, sowie mit Mineralwolle-Formteilen und Novoferm-Brandschutzschaum zugelassen
Ausstattungsmerkmale
Beschreibung
Breites Zargenspektrum für alle Einbausituationen, nahezu alle zerlegt erhältlich
Sie sind stabil, langlebig und korrosionsgeschützt durch feuerverzinktes Feinblech nach DIN EN 10142
Blechdicke 1,5 bis 2,0 mm, mit Grundierung als Basis für die Endbeschichtung
Made in Germany
Zargen erfüllen die Anforderungen an eine Umwelt-Produktdeklaration nach ISO 14025 und EN 15804 des Programms des Institutes Bauen und Umwelt e.V. (IBU)
Zargen auch in Edelstahl erhältlich
Große Farbauswahl: alle RAL-Farben, RAL-Design, Metallicfarben, Anti-Graffiti-Pulver

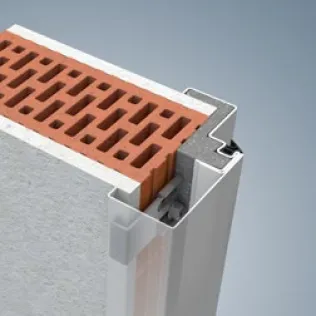

Mauerwerkszargen
Profile Mauerwerkszargen

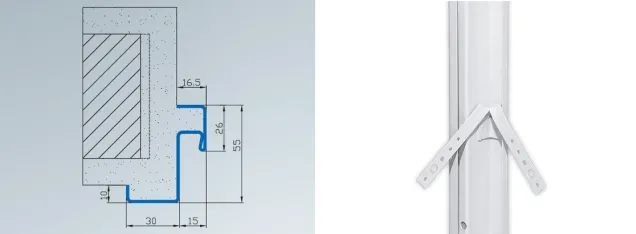

Eckzarge Profil 21 | Eckzargenanker in Montagestellung

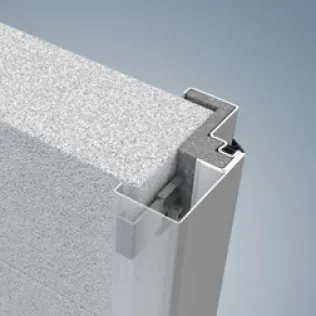

Eckzarge Profil 21
Eckzargen mit zweckentsprechend groß dimensioniertem Querschnitt sind mit angeschweißten Eckzargenankern für Befestigung auf der Wand und in der Leibung versehen.
Lieferumfang: Zarge, NTK-Dichtung, 6 Eckanker

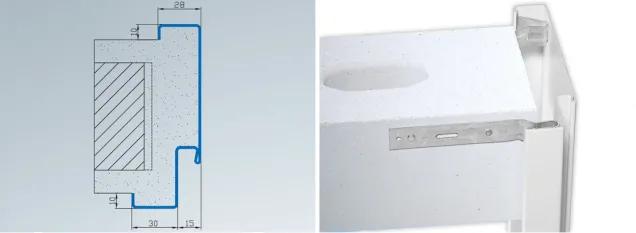

Umfassungszarge Profil 23 | Ruck-Zuck-Anker
Umfassungszarge Profil 23
Vielseitige Einsatzmöglichkeiten - in der ganzen Bandbreite traditionellen Massivbaus vom Eigenheim bis zum Industriebau. Die Montage erfolgt mit Ruck-Zuck-Ankern auf der Wand.
Lieferumfang: Zarge, NTK-Dichtung, 8 Ruck-Zuck-Anker

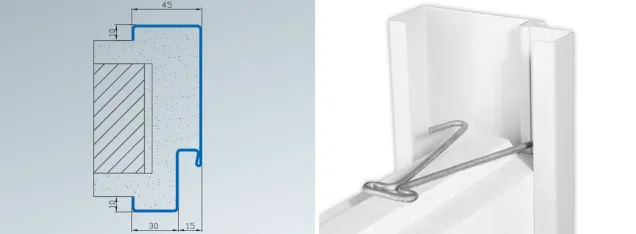

Gipswandzarge Profil 23/0045 | Drahtanker
Gipswandzarge Profil 23/0045
Durch die komplette Oberflächenbehandlung der Zarge sind sie korrosionssicher vor der Aggressivität von Gips. Lieferumfang: Zarge, NTK-Dichtung, 6 Drahtanker

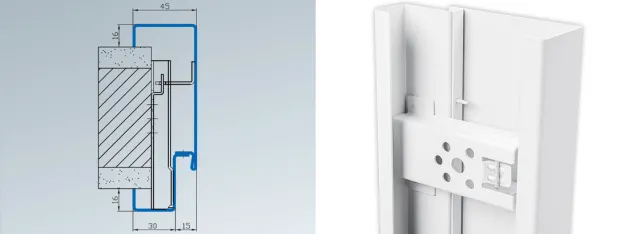

2-schalige Zarge Profil 2140/1645 | Befestigungsanker
2-schalige Zarge Profil 2140/1645
Ohne Bodeneinstand geeignet für den nachträglichen Einbau. Und durch die 2-Schaligkeit ist ein leichter Ausbau möglich. Die Zarge lässt sich wiederverwenden.
Weitere Informationen
Verdeckte Zargen-Befestigung für Sichtmauerwerk und Beton
Eckzargen mit Falzverschraubung
Die Eckzargen für zahlreiche Feuer- und Rauchschutztüren, Mehrzweck- und Sicherheitstüren sind für die Hinterfüllung mit Mörtel sowie Mineralwolle-Formteilen und Novoferm-Brandschutzschaum zugelassen, jeweils bis Baurichtmaß 2500 x 2500 mm.
Flexible Montage: Montage mit Bodeneinstand oder auf Estrich, die Eckzarge kann direkt auf der Baustelle gekürzt werden. Dafür ist etwa 70 mm oberhalb der Oberkante Fertigfußboden (OKFF) an beiden Zargenlängsteilen je ein zusätzlicher Befestigungspunkt vorgesehen. Spezielle Distanz-Unterlegbleche sind Bestandteil der Montagesets, sowie optional eine Bohrschablone.
Ständerwerkszargen
Profile Ständerwerkszargen

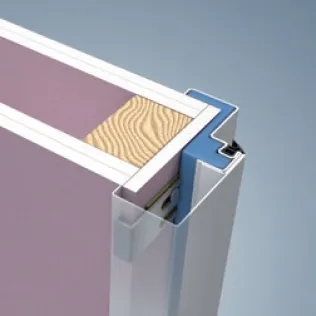

Ständerwerkszarge (ZGK) Profil 23/0045
Profil 23/0045
Für gefälzte Türen, ohne Bodeneinstand
Standard-Umbug von 10 mm, optisch gleiche Ausführung wie die Mauerwerkszargen
Bandunterkonstruktion V 8610 L/R verwendbar
Ausklinken für Bandtaschen und Mauerschutzkästen notwendig
Mit eingeschweißten Hutankern, Einfach- bzw. Doppelbeplankung möglich

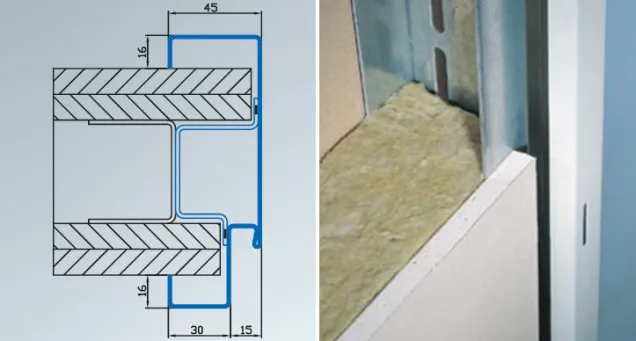

Ständerwerkszarge (ZGK) Profil 23/1645
Profil 23/1645
Für gefälzte Türen, ohne Bodeneinstand
Standardausführung mit 16 mm Umbug
Bandunterkonstruktion V 8618 L/R verwendbar
Mit speziell abgestimmten Rahmenteilen V 8100/18 (nicht im Lieferumfang enthalten)
Kein Aussparen der Gipskartonplatten
Mit eingeschweißten Hutankern, Einfach- bzw. Doppelbeplankung möglich
2-schalige Zarge zum nachträglichen Einbau Profil 2140/1645
Profil 2140/1645
2-schalige Zarge zur nachträglichen Montage
Für gefälzte Türen, ohne Bodeneinstand
Bandunterkonstruktion V 8618 L/R verwendbar
In der Dichtungsnut verdeckt verschraubt
Wiederverwendbar durch leichten Ausbau
Hohe Stabilität
Weitere Informationen
Zerlegte Zargen | Bauen im Bestand
Profile zerlegte Zargen
2-teilige Steckzarge Profil 2140 für alle Wandarten
Profil 2140 für alle Wandarten
Für gefälzte Türen und ungefälzte Türen
Geeignet für ausgebaute Räume
Leichte Montage durch Spezialanker
In der Dichtungsnut verdeckt verschraubt
Wiederverwendbare Zarge
2-teilige Steckzarge Profil 2150 mit Maulweitentoleranz für Mauerwerk
Profil 2150 für Mauerwerk
Variable Maulweiten -8 / +10 mm
Alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand)
Mit sichtbarer Trennfuge
Mit Eckankern in der Leibung
Profil 2150 mit Maulweitentoleranz für Ständerwerk
Profil 2150 für Ständerwerk
Variable Maulweiten -8 / +10 mm
Alle Profilgeometrien möglich (z. B. Schiebetürzargen vor der Wand)
Mit sichtbarer Trennfuge
Schraubmontage im Spiegel
Weitere Informationen
Sonderzargen

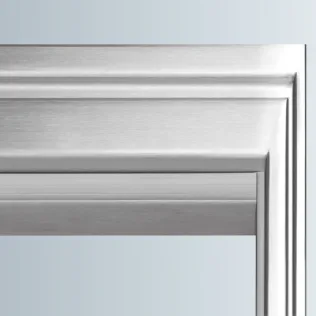

Edelstahlzargen
Edelstahlzargen
Für jeden Einsatzbereich
Beständig gegen Feuchtigkeit
Geeignet für Räume mit hohen Hygieneanforderungen
Material: V2A = WST 1.4301 / V4A = WST 1.4571 (nur 1,5 mm)
Blechstärke: 1,5 oder 2 mm
Hochwertige Optik
Endbeschichtung in allen RAL-Farben, RAL-Design, Metallicfarben und Anti-Graffiti-Beschichtung möglich
Erfüllen Anforderungen an eine Umwelt-Produktdeklaration (EPD) nach ISO 14025 und EN 15804
Ökobilanz nach DIN ISO 14040 / 14044
Weitere Informationen
Universal-Zargenprofil 2140B
Produktübersicht
Das zweiteilige Universal-Zargenprofil 2140B ist eine kombinierte Umfassungszarge, bestehend aus Vorder- und Gegenschale. Gemäß Zulassung muss nur die Vorderschale hinterfüllt werden. Die NovoPorta Premio ist zusammen mit dem Universal-Zargenprofil 2140B als Komplettsystem zugelassen – mit Rauch-, Schall- und Brandschutz- (T30 bzw. T90) sowie einbruchhemmender Ausstattung.
Sichtmauerwerk
Sichtbeton
Porenbeton
Montagewand F-60A
Montagewand F-60B
Mauerwerk verputzt
Fensterzargen
Produktübersicht

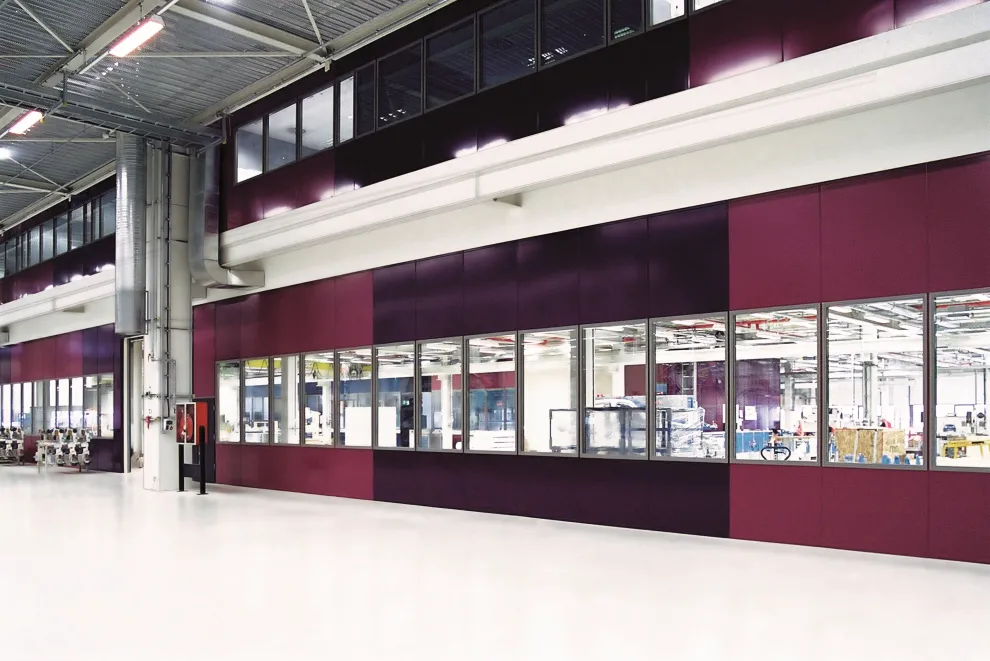

Novoferm Fensterzargen sind für Mauerwerk und GK-Ständerwerkswände erhältlich
Novoferm Fensterzargen
Novoferm Fensterzargen sind geeignet für Mauerwerk (Profil 23) und GK-Ständerwerkswände (1-teilig Profil 23/1645, 24/1645; 2-teilig Profil 2140/1645, 2240/1645)
Sie sind in jedem gewünschten Maß erhältlich
Sonderkonstruktionen für Schiebefenster oder innenliegende Jalousien sind auf Anfrage möglich
F 30 / F 90 - Brandschutzverglasungen für Sicherheit und Transparenz
