Bürstenleisten-Kanalsystem OKB
Nahltlose Strom- und Datenversorgung
Das offene Bürstenleisten-Kanalsystem OKB wird bodenbündig verlegt – entweder entlang der Wände oder flexibel innerhalb des Raumes. Sichtbar bleibt dabei nur eine schmale, durchgehende Bürstenleiste, die als unauffälliger Kabelauslass dient.
Das OBO Unterflursystem verläuft am äußeren Bodenbelagsrand und ist nur anhand einer schmalen Bürstenleiste zu erkennen, die als Kabelauslass dient.

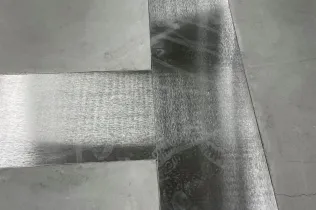

Das OKB-Kanalsystem wird auf dem Rohbeton installiert. Der direkt mit dem Bodenbelag belegte Deckel integriert sich unscheinbar im Fußboden.
Bürstenleisten-Kanalsystem OKB
Bürstenleisten-Unterflurkanäle von OBO Bettermann werden vor den Estricharbeiten direkt auf dem Rohbeton installiert und mithilfe von Nivellierfüßen auf die gewünschte Estrichhöhe eingestellt – bis zu einer maximalen Aufbauhöhe von 333 mm.
Das OKB-System eignet sich sowohl für elastische Bodenbeläge als auch für Parkett bis zu 25 mm Dicke.
Der Geräteeinbau erfolgt mit den Universalträgern. Dort werden dann die Modul45®-Einbaugeräte montiert.
Bürstenleistenkanalsystem OKB | |
Funktion | Wandnahes Kanalsystem mit durchgehender Bürstenleiste als Kabelauslass |
Deckel | Direkt mit Bodenbelag belegbar, nahezu unsichtbar |
Einbauhöhe | Mind. 95 mm bis max. 333 mm (variabel) |
Belastbarkeit | Bis 3,0 kN (300 kg) Punktlast |
Bodenbeläge | Parkett, Kunststoffbeläge bis 25 mm Dicke |
Schallschutz | Keine Verschlechterung der Trittschalleigenschaften im schwimmenden Estrich Schallschutzschott bei Wanddurchführungen durch Trennwände mit Schallschutzanforderungen |
Besonderheit | Unscheinbare Integration in die Raumgestaltung, flexible Leitungsführung |
Technische Informationen | |
Fertig montierte OKB-Kanäle lassen sich auch nachträglich problemlos öffnen und mit Steckdosen, Daten- und Multimediaanschlüssen bestücken.

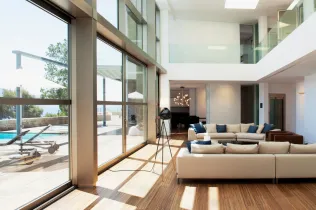

Die bodenbündigen Bürstenleisten-Kanäle eignen sich zur Verlegung von Elektroinstallationskabeln vor bodentiefen Fenstern oder Glasfassaden.
Beim OKB können die Kabel an beliebiger Stelle aus dem Kanal geführt werden. Die Bürstenleiste schützt die Öffnung vor Schmutz und Staub.
Offenes Kanalsystem OKA
Flexibel. Anpassbar. Zukunftssicher.
Das offene Kanalsystem OKA von OBO Bettermann ist ein bodenbündig installiertes Unterflursystem für die Kabelführung im Bodenaufbau.
Auch für zukünftige Nutzungen ist die Elektroinstallation im Unterflursystem OKA flexibel anpassbar. Die einrastbaren Kanaldeckel lassen sich jederzeit öffnen und schließen.

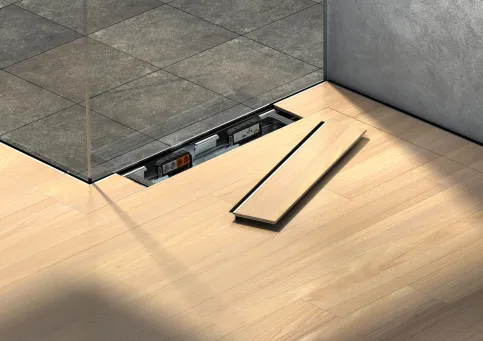

Das offene Kanalsystem OKA ist flexibel anpassbar: Die bodenbündigen Kanaldeckel sind auch bei fertig verlegtem Bodenbelag revisionierbar.

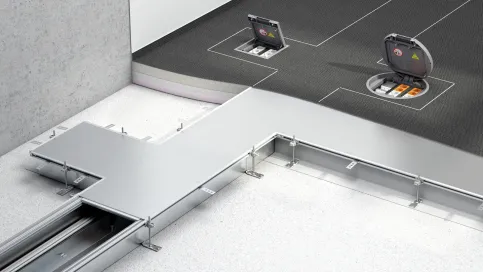

Die estrichbündigen Kanäle des OKA-Systems werden direkt auf dem Rohbeton montiert und auf die Oberkante des Fertigestrichs nivelliert.
Die estrichbündigen Kanäle des OKA-Systems werden direkt auf dem Rohbeton montiert und auf die Oberkante des Fertigestrichs nivelliert.
Zwei Varianten stehen zur Verfügung: OKA-G mit flexiblen Seitenwänden aus Metallgewebe oder OKA-W mit Metall-Bodenwanne und Trennstegen.
Die OKA Kanäle sind für verschiedene Geräteeinsätze als Auslass für Steckdosen und Datenanschlüsse konzipiert und bieten sich z.B. für große Büroflächen mit hohem Strom- und Datenbedarf an.
Offenes Kanalsystem OKA | |
Funktion | Bodenbündiges Kanalsystem zur flexiblen Kabelführung und Geräteeinbau |
Deckel | Deckel mit 4 mm Blechstärke und zusätzlicher Verstärkung an Stoßstellen |
Einbauhöhe | ≤ 40 mm für Leitungsführung in dünnschichtigem Estrich ≤ 75 mm für Geräteeinbau im Fußbodenaufbau |
Belastbarkeit | Standard: Punktlast bis 3,0 kN (z. B. für Büroräume) Sonderausführungen: Bis 15 kN möglich |
Bodenbeläge | Elastische Bodenbeläge wie Teppich, PVC, Linoleum; mit Kassettenauflage auch Stein, Fliesen, Holz, Laminat |
Schallschutz | Erfüllt die Schallschutzanforderungen im Hochbau; Schallschutzschott für erhöhten Trittschallschutz |
Besonderheit | Deckel über die gesamte Länge öffenbar, auch nach Einbau |
Technische Informationen | |
Die OKA-Kanaldeckel lassen sich über die gesamte Länge öffnen und schließen – auch nachträglich bei fertig verlegtem Bodenbelag.
Das OKA-Kanalsystem ist für verschiedene Bodenbeläge geeignet, von Teppich über PVC oder Linoleum bis zu nass gepflegten Fußböden.
OKA-Kanäle ermöglichen den Einbau von Geräteeinsätzen für Steckdosen, Daten- und Multimediaanschlüsse (z.B. HDMI, USB).
Weitere Informationen
Montage OKA und OKB
Offenes Kanalsystem OKA - Montage
Bürstenleisten-Kanalsystem OKB - Montage
Produktübersicht: OBO Estrichbündige Kanalsysteme für Unterfluranwendungen im Estrich
Estrichüberdecktes Kanalsystem EÜK

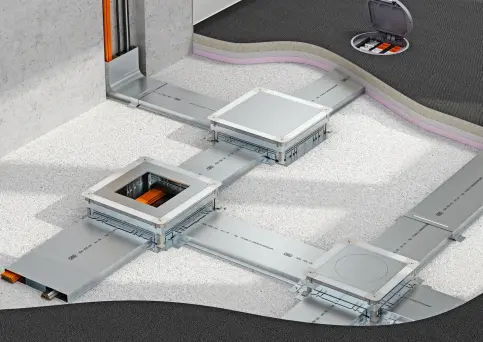

Die Unterflurkanäle und Unterflurdosen des EÜK-Systems von OBO werden direkt auf dem Rohbeton montiert.
Das Estrichüberdeckte Kanalsystem EÜK bietet eine effiziente Lösung für Büro- und Verwaltungsgebäude, speziell bei festen Möblierungsplänen.
Es ermöglicht eine flexible Stromversorgung aus dem Fußboden und ist mit einer zweigeteilten Unterzugdose sowie einem entsprechenden Kanal ausgestattet, was die Installation und Kabelverlegung vereinfacht.
Das System wird direkt auf dem Rohbeton montiert und ist vollständig von Dämmschichten zum Wärme- und Trittschallschutz umgeben.
Mehr dazu: Estrichüberdecktes Kanalsystem EÜK
