Schrägdach extensiv
Funktionsschichten eines begrünten Daches
Die Funktionen eines natürlich gewachsenen Bodens müssen bei einem begrünten Dach auf nur wenige Zentimeter Bauhöhe komprimiert werden. Deshalb sind spezielle Funktionsschichten notwendig:
Wasserspeicherung
Dränage
Belüftung
Nährstoffversorgung
Verankerung
Besonderheit beim Schrägdach
Beim Schrägdach muss der gesamte Dachaufbau gegen Abrutschen gesichert werden. Je nach Dachschräge und Schubsicherungssystem gibt es verschiedene Lösungen:
5–15° Dachneigung: Gründachaufbau ohne Schubsicherung
15–35° P ( Platte): mit Schubsicherungssystem über Platten / Schubabtrag gegen die Traufe
15-45° T ( Stecksystem ): mit Schubsicherung über (Trauf-) Widerlager / Schubabtrag in die Fläche
15–45° N ( Netz): mit Schubsicherungssystem über Netze / Schubabtrag über den First
15–45° N ( Netz): mit Schubsicherungssystem über Netze / Schubabtrag in die Fläche
15–45° S (Seil): mit Schubsicherungssystem über Seil / Schubabtrag über den First
Schrägdach 15–35° mit Schubsicherung P – © Optigrün
Schrägdach 15– 45 ° mit Schubsicherung T – © Optigrün
Schrägdach 15–45 ° mit Schubsicherung N – © Optigrün
Schrägdach 15–45 ° mit Schubsicherung S – © Optigrün
Dachneigung | Gewicht | Systemhöhe | Dachneigung | Vegetationsform |
5-15° | 5-15° | Sedum bzw. Sedum Kräuter-Gräser | ||
15-35° P | ab 100 kg/m² bzw 1,0 kN/m² | ab 11 cm | 15-35° | Sedum bzw. Sedum Kräuter-Gräser |
15-45° T | ab 120 kg/m² bzw. 1,2 kN/m² | ab 10 cm | 15-45° | Sedum bzw. Sedum Kräuter-Gräser |
15-45° N | ab 100 kg/m² bzw. 1,0 kN/m² | ab 8 cm | 15-45° | Sedum bzw. Sedum Kräuter-Gräser |
15-45° S | ab 120 kg/m² bzw. 1,2 kN/m² | ab 10 cm | 15-45° | Sedum bzw. Sedum Kräuter-Gräser bei höherem Substrat |
Schrägdach

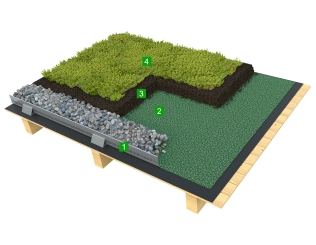

Aufbau Schrägdach 5 -15° – © Optigrün
Aufbau ohne Schubsicherungssystem
Statisch wirksame Traufausbildung

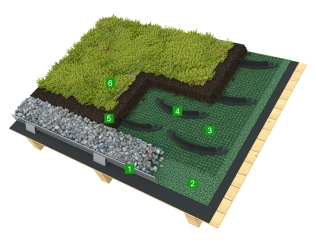

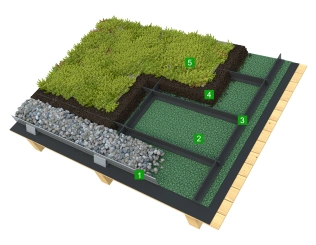

Aufbau Schrägdach 15°-35° System P – © Optigrün
Aufbau mit Schubsicherungssystem P
Statisch wirksame Traufausbildung - z.B. Optigrün-Knagge und Traufprofil
Vegetationsmatten-Fixier-Leiste VFL 100-200

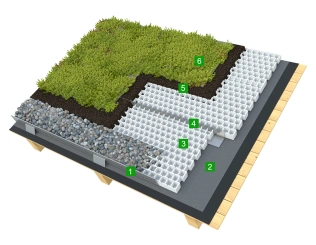

Aufbau Schrägdach 15°-45° System T – © Optigrün
Aufbau mit Schubsicherungssystem T
Statisch wirksame Traufausbildung
Aufbau Schrägdach 15°-45° System N – © Optigrün
Aufbau mit Schubsicherungssystem N
Statisch wirksame Traufausbildung
Aufbau Schrägdach 15°–45° System S – © Optigrün
Aufbau mit Schubsicherungssystem S
Statisch wirksame Traufausbildung
Merkmale
Mit Schubsicherungssystem
Schublast gegen die Traufe, First oder Fläche
Günstige und sichere Schubsicherung
Dauerhafte Lösung für begrünte Schräg- und Steildächer
Umkehrdach: Grundsätzlich geeignet, ggf. Mindestlasten zur Windsogsicherung beachten
Anwendungsbeispiele

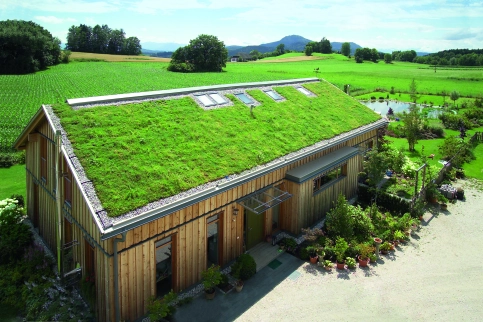

Bio Baumschule Eschendorf - Sankt Veit an der Glan – © Optigrün

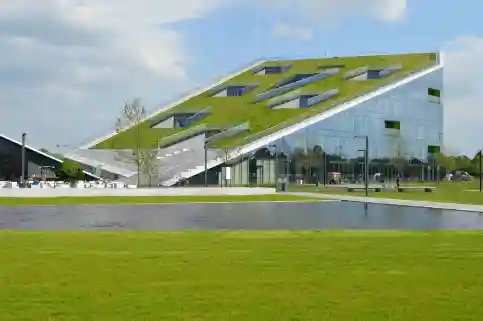

Corda Campus - Hasselt – © Optigrün

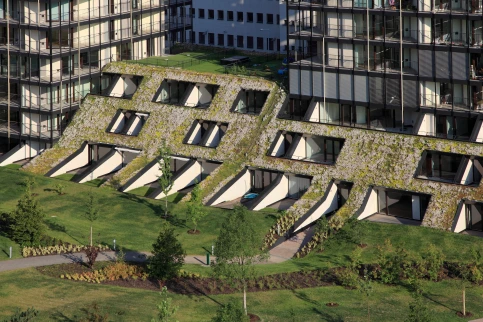

Central Park - Prag – © Optigrün

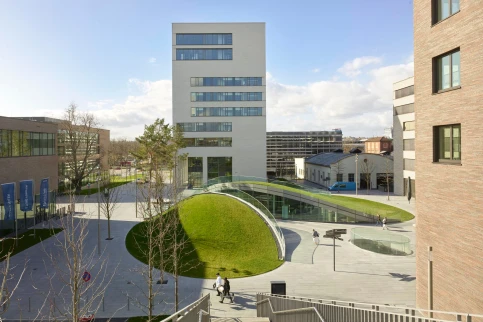

Bildungscampus - Heilbronn – © Optigrün
Privathaus - Freiburg – Schrägdach Typ Netz und Schwelle – © Optigrün

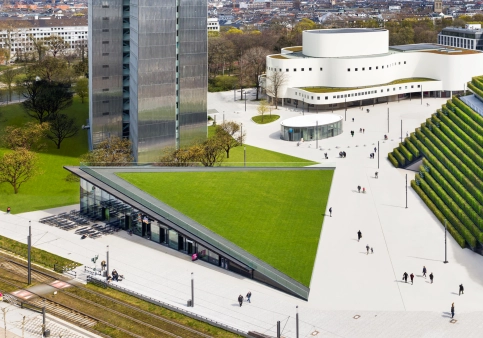

Schrägdachfläche mit Blick auf den KÖ-Bogen - Düsseldorf – © Optigrün

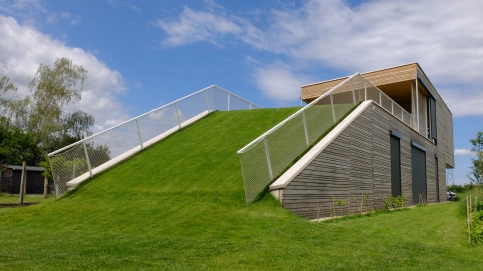

Schrägdachfläche in ein Privathaus integriert - Götzendorf – © Optigrün

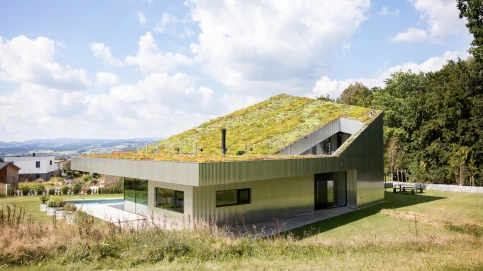

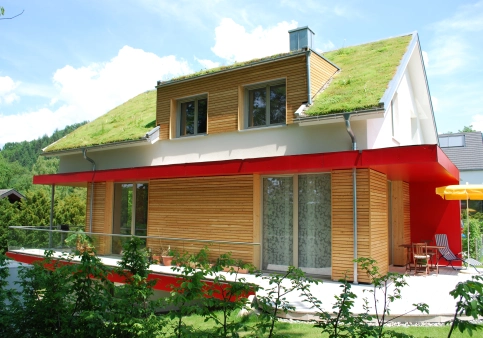

Begrüntes Schrägdach auf einem Privathaus - Hagenberg in Österreich – © Optigrün
Weitere Anwendungsbeispiele
Urbanisierung und Klimawandel - Mehr Lebensqualität durch begrünte Dachflächen
Ökologischer Ausgleich
Dachbegrünung verbessert die Lebensqualtität im urbanen Umfeld und ermöglicht eine klima- und umweltfreundliche Stadtentwicklung zur Verbesserung der Ökobilanz und damit zum Klimaschutz.
Gründächer bieten als anerkannte Maßnahme der Eingriffs-Ausgleichs-Regelung neue Lebensräume für Menschen, Pflanzen und Tiere und fungieren als CO2 Speicher.
Durch einen hohe Speicherkapazität und Verdunstung von Niederschlägen auf dem Dach wird die Kanalisation vor allem bei Starkregen entlastet.
Das Gründach kühlt effizient sowohl Umfeld als auch Gebäude, sorgt so für niedrige Betriebskosten und trägt zur Luftbefeuchtung und Feinstaubfilterung bei.
Die Dachbegrünung bietet Schutz vor Extremtemperaturen oder Hagel verlängert die Dachbegrünung zudem die Lebensdauer der Dachabdichtung.
