Retentionsdach – MÄANDER
Retentionsdach – MÄANDER extensiv, einfach intensiv
Funktionsschichten eines begrünten Daches
Die Funktionen eines natürlich gewachsenen Bodens müssen bei einem begrünten Dach auf nur wenige Zentimeter Bauhöhe komprimiert werden. Deshalb sind spezielle Funktionsschichten notwendig:
Wasserspeicherung
Dränage
Belüftung
Nährstoffversorgung
Verankerung
Mäander – Orientierung an der Natur
Mäander beschreiben natürliche Flussformationen. Diese ergeben sich aus der Verwirbelung von Wasser, wenn der Fluss die eigentliche Strömung verlässt, die dadurch entstehenden Strudel schleifen das Ufer entgegen der eigentlichen Fließrichtung rundförmig ab und im Laufe der Zeit bilden sich S-Schleifen. Fließt das Wasser nun durch diese S-Schleifen verlängert sich die Fließlänge und die Strömungsgeschwindigkeit wird reduziert.
Die Mäander-Form ermöglicht im Rahmen des Retentionsdachaufbau Wasser verzögert abzuleiten. Das Wasser strömt auf verschlungenen Umwegen.Dadurch werden Abflussspitzen wirkungsvoll vermindert.
Rennwegdreieck Freiburg – © Optigrün © Bildtechnik Spiegelhalter
Rennwegdreieck Freiburg – © Optigrün © Bildtechnik Spiegelhalter
Retentionsdach | Gewicht | Systemhöhe | Dachneigung | Vegetationsform | Kostenrichtwert |
Mäander FKM 30 | ab 90 kg/m2 bzw. 0,9 kN/m² | ab 9 cm | 0–5° | Sedum | ab 28 €/m2 |
Mäander FKM 60 | ab 120 kg/m2 bzw. 1,2 kN/m² | ab 12 cm | 0–5° | Sedum-Kräuter-Gräser- | ab 37 €/m2 |

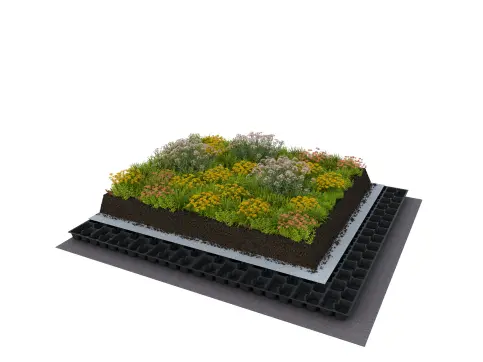

Aufbau Retentionsdach „Mäander FKM 30“ – © Optigrün
Aufbau Retentionsdach „Mäander FKM 60“ – © Optigrün
Aufbau „Mäander FKM 30 und FKM 60“
Mäander FKM 30: Sedum-Sprossen und Saatgutmischung EKR
Mäander FKM 60: Staudenpflanzung und/oder Sedum-Sprossen in Kombination mit Saatgutmischung EKR
Mäander FKM 30: Mäander- und Wasserrückhalteelement FKM 30 (3 cm)
Mäander FKM 60: Mäander- und Wasserrückhalteelement FKM 60 (6 cm)
Nicht in der Zeichnung integriert: Kontrollschacht FSK 37
Plus X Award_Siegel_DE
Besonderheiten
Systemlösungen mit definiertem Regenwasserrückhalt
Hohe Reduzierung der Abflussspitzen bei sehr guter Entwässerung (auch großer Flächen)
Abflussbeiwert C (nach FLL): 0,01-0,17 bei 2° Dachneigung
Wasserspeicherung und Verzögerung des Abflusses
Blue Roof
Für Grün- und Kiesdächer
Mäander 60 verhindert Staunässe bei Pfützen bis 4 cm Höhe
Plus X Award_Siegel_DE
Weitere Informationen
Bürogebäude AERA Berlin – © Optigrün
Bürogebäude AERA Berlin – © Optigrün
Weitere Anwendungsbeispiele
Retentionsdach - Drossel (mit Anstauregler)
Retentionsdach Drossel Extensiv, Einfach intensiv, Intensiv

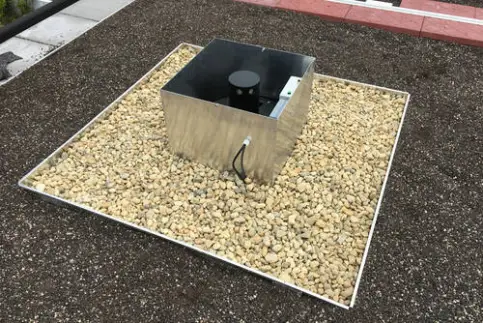

Optigrün-Ablaufdrossel – © Optigrün
Bei dieser Variante des Retentionsdaches regelt ein Anstauregler (Drossel) mit definierten Perforationen den Ablauf des angestauten Wassers. Nach Starkregenereignissen lässt der Regler das Wasser mit zeitlicher Verzögerung ablaufen.
Gewicht | Systemhöhe | Dachneigung | Vegetationsform | Kostenrichtwert | |
Retentionsdach: Drossel Extensiv und Einfach intensiv | ab 100 kg/m² bzw. 1,0 kN/m² | ab 14 cm | 0° | Sedum-Kräuter-Gräser, evtl. Gehölze | ab 47 €/m² |
Retentionsdach: Intensiv | ab 320 kg/m² bzw. 3,2 kN/m² | ab 33 cm | 0° | Stauden-Gehölze-Rasen-Bäume | ab 77 €/m² |

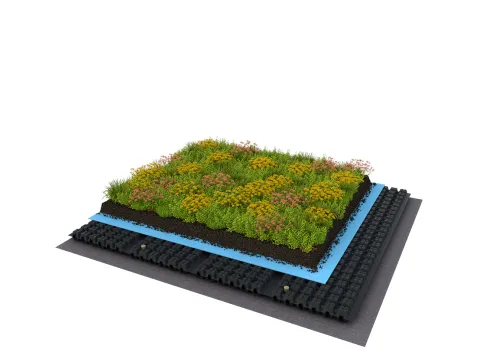

Aufbau Retentionsdach Drossel Extensiv und Einfach Intensiv – © Optigrün
Aufbau Drossel Extensiv und Einfach Intensiv
Stauden und/oder Sedum-Sprossen in Kombination mit Saatgutmischung EKR
Kapillarsäule
– Ablaufdrossel (nicht in Zeichnung enthalten)
Trenn-, Schutz- und Speichervlies RMS 300
Bei Umkehrdächern Rieselschutzvlies RSV 120

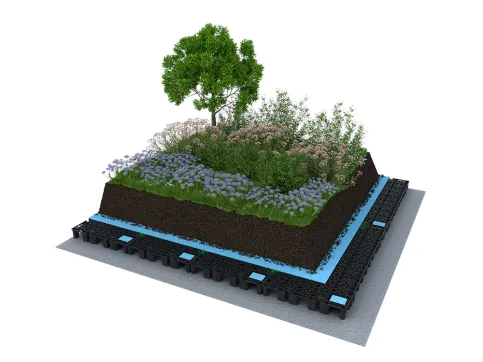

Aufbau Retentionsdach Drossel Intensiv – © Optigrün
Aufbau Drossel Intensiv
Intensivbegrünung
Intensivsubstrat i 5 (23–40 cm).
Alternativ: Rasensubstrat R (20–30 cm)
Kapillarbrücken
– Ablaufdrossel (nicht in Zeichnung enthalten)
Trenn-, Schutz- und Speichervlies RMS 900 unter Grünflächen
Bei Umkehrdächern Rieselschutzvlies RSV 120
Smart FLow Control SFC
Automatisch gesteuerte Abflussregulierung
Mit der Ablaufdrossel SFC lässt sich die Abflussregulierung in Abhängigkeit einer Wettervorhersage automatisch steuern.
Die SFC erzeugt einen definierten Regenwasserabfluss zur Schaffung eines exakt so großen Retentionsvolumens wie dies zum Rückhalt eines bevorstehenden Regenereignis benötigt wird.
Weitere Informationen
Merkmale
Für extensive und intensive Dachbegrünungen und für Verkehrsflächen
Wasser-Retentionsbox WRB mit Drosselsystem
Zusätzliches Speichervolumen von ca. 62 l/m² zum vorhandenen Gründach-Speicher
Sehr geringer Abfluss über objektspezifisch berechnete Drosseleinstellung. Abflussverzögerung von Stunden bis zu Tagen einstellbar
Abflussspende von 1 – 10 l/s x ha einstellbar
Geringes Gewicht durch Hohlraumkörperdränage (Wasser-Retentionsbox WRB)
Erhöhte Verdunstungsleistung durch integriertes Kapillarsystem
Urbanisierung und Klimawandel - Mehr Lebensqualität durch begrünte Dachflächen
Ökologischer Ausgleich
Dachbegrünung verbessert die Lebensqualtität im urbanen Umfeld und ermöglicht eine klima- und umweltfreundliche Stadtentwicklung zur Verbesserung der Ökobilanz und damit zum Klimaschutz.
Gründächer bieten als anerkannte Maßnahme der Eingriffs-Ausgleichs-Regelung neue Lebensräume für Menschen, Pflanzen und Tiere und fungieren als CO2 Speicher.
Durch einen hohe Speicherkapazität und Verdunstung von Niederschlägen auf dem Dach wird die Kanalisation vor allem bei Starkregen entlastet.
Das Gründach kühlt effizient sowohl Umfeld als auch Gebäude, sorgt so für niedrige Betriebskosten und trägt zur Luftbefeuchtung und Feinstaubfilterung bei.
Die Dachbegrünung bietet Schutz vor Extremtemperaturen oder Hagel verlängert die Dachbegrünung zudem die Lebensdauer der Dachabdichtung.
