Aufdachmodulhalter für Solar- und Photovoltaikanlagen
Solarthermie- und Photovoltaikanlagen gewinnen zunehmend an Bedeutung. Eine sichere Befestigung unter Berücksichtigung von Schnee-, Eis- und Windlasten ist dabei wichtig.

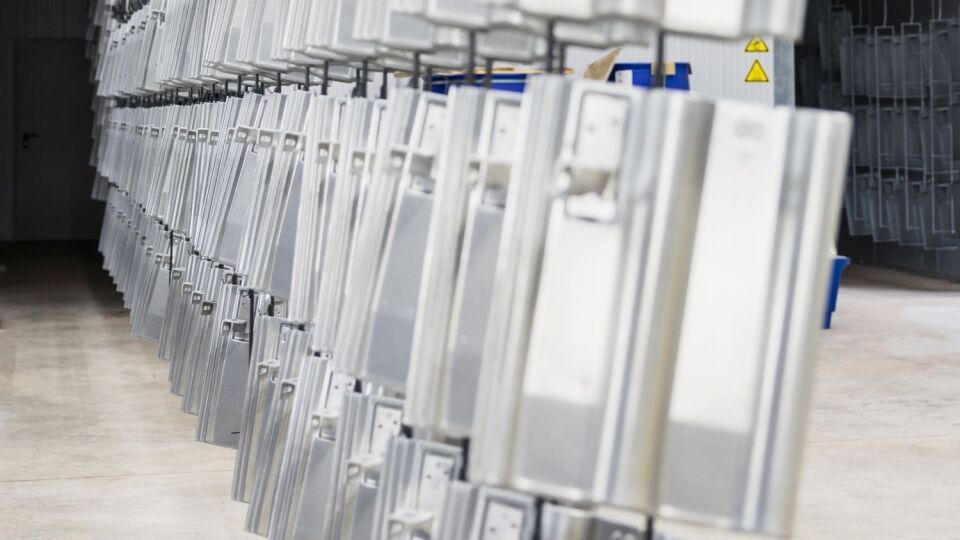

Die Otto-Lehmann-GmbH bietet zwei Aufdachmodulhalter an: die Standard-Ausführung und die HVS-Ausführung. Mit der passgenauen Metallgrundplatte für über 80 Dachziegelmodelle ist in der Regel keine Bearbeitung der Ziegel erforderlich.
Die beiden Aufdachmodulhalter
Aufdachmodulhalter HVS
Mit dem Aufdachmodulhalter HVS ist die Befestigung der Module horizontal, vertikal oder seitlich möglich
Die Lastableitung erfolgt über die Lattenschiene in den Sparren
Hoher Korrosionsschutz durch die Kombination aus Feuerverzinkung und Pulverbeschichtung
Aufdachmodulhalter
Auf Metalldachplatten genietet, komplett mit Lattenschiene 400 mm, inklusive Bohrschrauben zum Anschrauben an die Dachkonstuktion
Die Lastableitung erfolgt über die Lattenschiene in den Sparren
Speziell bei Betondachsteinen ist keine Bearbeitung der Dachpfannen nötig
Montage
Die Befestigung erfolgt über eine Lattenschiene direkt im Sparrenbereich – unabhängig vom Sparrenverlauf. Die Last wird senkrecht in die tragende Dachkonstruktion gemäß DIN EN 1995-1-1 abgeleitet, ohne die Dacheindeckung zu belasten.
Vor dem Einbau ist die erforderliche Anzahl der Aufdachmodulhalter auf Grundlage der geplanten Konstruktion zu bestimmen. Dabei sind die Einwirkungen durch Wind gemäß DIN EN 1991-1-4 sowie durch Schnee gemäß DIN EN 1991-1-3 zu berücksichtigen.
Aufdachmodulhalter HVS mit horizontaler Montage der Schienen
Verschraubung der Schiene am Aufdachmodulhalter HVS bei horizontaler Montage
Aufdachmodulhalter HVS mit vertikaler Montage der Schienen
Verschraubung der Schiene am Aufdachmodulhalter HVS bei vertikaler Montage
Montage eines Aufdachmodulhalters | © Otto Lehmann GmbH
Leitungsdurchführung
Die Leitungsdurchführung ist ein Bauteil, um Rohre oder Leitungen durch die Dachfläche zu führen. Ein variabler EPDM-Einsatz, der sich den unterschiedlichsten Durchmessern anpassen lässt, verschließt die Durchführungsöffnung sicher und zuverlässig.
Leitungsdurchführung
Produktinformationen
Keine Beschädigung des Daches
Zeitersparnis durch praxisfreundliche Montage
Hohe Wetter-, Feuchtigkeits- und UV-Beständigkeit sowie hohe thermische Widerstandsfähigkeit des EPDM-Kautschuks
Die Durchführungsabdichtung ist von ca. 15 bis 60 mm leicht anzupassen
Hochwertige Polyesterharz-Beschichtung
Erhältlich in 5 Standardfarben, Sonderfarben auf Anfrage
