Innenraumabdichtung nach DIN 18534
Die DIN 18534 besteht aus sechs Teilen, die die Abdichtung von Boden- und Wandflächen mit einer maximalen Wasseranstauhöhe von 10 cm regeln.
In die DIN 18534 sind viele Regelungen zur Anwendung flüssiger und bahnenförmiger Abdichtungsstoffe eingeflossen, die bisher vor allem in ergänzenden Merkblättern und anderen Quellen enthalten waren. Die bewährten und geprüften PCI-Produkte für die Abdichtung von Innenräumen entsprechen der neuen Norm.
Wichtige Details der DIN 18534
Dichtbänder und -manschetten müssen im System mit dem Abdichtungsmaterial geprüft sein. Für Innen- und Außenecken sollten vorgefertigte Formstücke verwendet werden.
Die Abdichtungsschicht muss in mindestens zwei Lagen, bei Polymerdispersionen in unterschiedlichen Farben (Kontrast) ausgeführt werden.
Werden nur Bodenflächen abgedichtet, ist die Abdichtung an den Wänden mind. 5 cm hochzuführen.
Bereiche unter und hinter Bade- und Duschwannen sind entweder durch Fortführen der Abdichtung oder durch Anbringen von Wannendichtbändern o.ä. zu schützen.
Die Flanschbreite von Bodenabläufen, -rinnen und Einbauteilen muss mind. 50 mm betragen, in den Wassereinwirkungsklassen W0-I bis W2-I sind mind. 30 mm ausreichend.
Bodenabläufe und -rinnen müssen so entwässern können, dass sich Wasser nicht auf der Dichtebene anstauen kann.
Im Bereich von Türen ist die Abdichtung auch hinter den Zargen hochzuführen.
Untergrundbeschaffenheit für Abdichtungen im Verbund, in Abhängigkeit der Wassereinwirkungsklasse nach DIN 18534
Wassereinwirkungsklasse | Beispiele für Untergründe | |
W0-I u. W1-I feuchteempfindliche Untergründe |
|
|
W2-I u. W3-I feuchteunempfindliche Untergründe |
|
|
Beispiel nach DIN 18534 - häusliches Bad
Normgerechte PCI-Abdichtungsprodukte
|
|
|
|

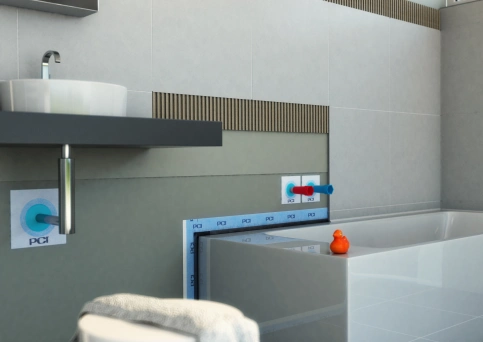

• Wichtiges Detail 11 und 12: Bereiche unter und hinter Bade- und Duschwannen sind entweder durch Fortführen der Abdichtung oder durch das Anbringen eines Wannendichtbandes, wie PCI Pecitape® WDB, zu schützen. | |||
Einige Beispiele für die Ausführung in häuslichen Badezimmern
W = | Wassereinwirkungsklasse |
0-3 = | Einstufung (0 = gering, 1 = mäßig, 2 = hoch, 3 = sehr hoch) |
I = | Innen |

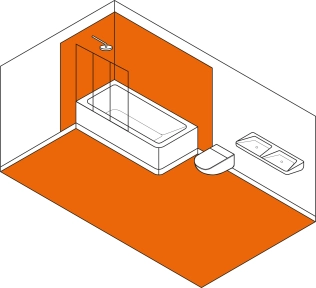

Häusliches Bad mit Badewanne mit Brause und Duschabtrennung

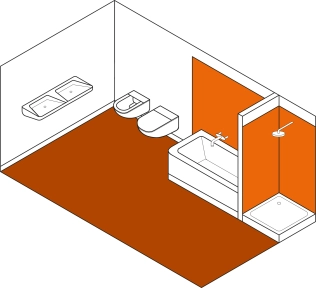

Häusliches Bad mit Badewanne ohne Brause und mit Duschtasse ohne Duschabtrennung

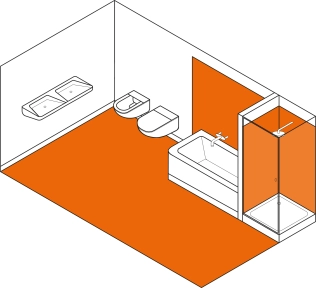

Häusliches Bad mit Badewanne ohne Brause und mit Duschtasse mit Duschabtrennung

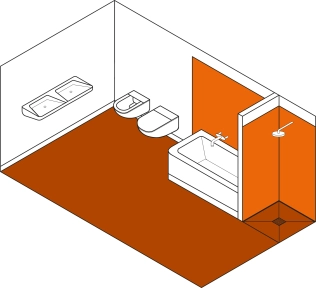

Häusliches Bad mit Badewanne ohne Brause und mit bodengleicher Dusche ohne Duschabtrennung

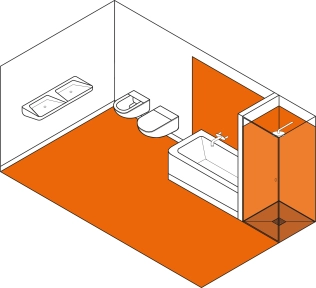

Häusliches Bad mit Badewanne ohne Brause und mit bodengleicher Dusche mit Duschabtrennung
Häusliches Bad mit Badewanne ohne Brause und mit Duschtasse mit Duschabtrennung sowie Bodenablauf im Raum
Hintergrundinformation: Innenraumabdichtung nach DIN 18534

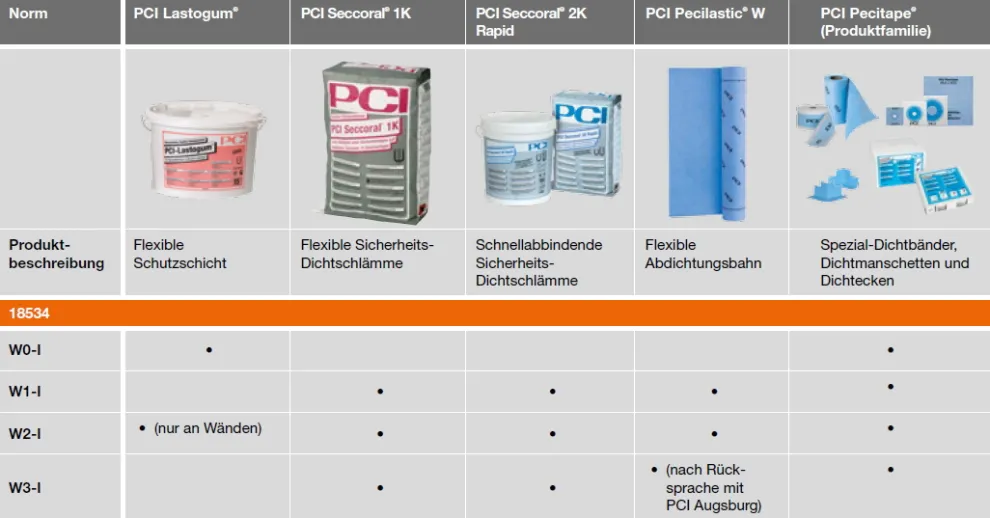

Produktübersicht
Zu beachten innerhalb der neuen Norm:
Dichtbänder und -manschetten müssen im System mit dem Abdichtungsmaterial geprüft sein. Für rechtwinklige Innen- und Außenecken sollten vorgefertigte Formstücke verwendet werden.
PCI Lastogum®
Wasserdichte, flexible Schutzschicht unter Keramikbelägen in Dusche und Bad
PCI Seccoral® 1K
Flexible Dichtschlämme zum Abdichten unter Keramikbelägen auf Balkonen, Terrassen, in Duschanlagen
PCI Seccoral® 2K Rapid
Schnellabbindende Sicherheits-Dichtschlämme zum Abdichten unter Keramikbelägen, von Keller-Außenwänden und Fundamenten
PCI Pecitape® WDB
Schallschutz-Wannendichtband für Badewannen und Duschtassen
PCI Pecitape® Protect
Edelstahlarmierung als Schnittschutzband für alle elastischen Dichtstoffe
PCI Pecitape® 90° A
Vorgefertige Spezial-Außenecke zum Abdichten, universell innen und außen einsetzbar
PCI Pecitape® 90° I
Vorgefertige Spezial-Innenecke zum Abdichten, universell innen und außen einsetzbar
PCI Pecitape® 120/250
Spezial-Dichtband für wasserdichte Eck- und Anschlussfugen sowie Gebäudetrennfugen
PCI Pecitape® 10x10
Spezial-Dichtmanschette zum Eindichten von Rohrdurchführungen
PCI Pecitape® 15x15
Spezial-Dichtmanschette zum Eindichten von Rohrdurchführungen, Durchmesser: 32 – 55 mm
PCI Pecitape® 22x22
Spezial-Dichtmanschette zum Eindichten von Rohrdurchführungen, Durchmesser: 70 – 110 mm
PCI Pecitape® 42,5x42,5
Spezial-Dichtmanschette zum Eindichten von Bodenabläufen
PCI Pecitape ME Vorgeformte Multifunktionsdichtecke
PCI Pecitape DE Vorgeformte Duschboardecke
PCI Pecitape® ME
Vorgeformte Multifunktionsdichtecke zum Eindichten von Duschboards
PCI Pecitape® DE
Duschboardecke zum Eindichten von Gefälleestrichen

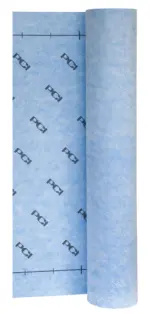

Pecilastic® W
Flexible Abdichtungsbahn unter Keramik- und Naturwerksteinbelägen
PCI Pecitape® Bond
SMP-Klebstoff zur Verklebung von Dichtbändern und Stößen von Abdichtungsbahnen
