DELTABEAM® Verbundträger
DELTABEAM® Verbundträger für Slim-Floor Konstruktionen

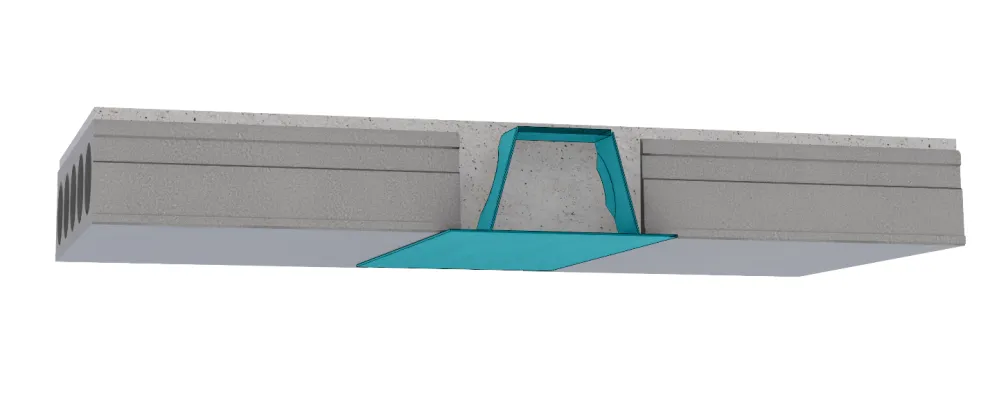

DELTABEAM® Slim-Floor Konstruktion
DELTABEAM® eignet sich zur Auflagerung von allen verfügbaren Deckenkonstruktionen
Großzügige Grundrisse sind mit hochbelastbaren, schlanken DELTABEAM® Slim-Floor Konstruktionen realisierbar. Der DELTABEAM® Verbundträger ist kompatibel mit allen Stützen und Deckensystemen und macht den Bauablauf effizient, sicher und schnell.
Jede DELTABEAM® Slim-Floor-Konstruktion ist eine flexible Lösung, die immer auf Maß gefertigt wird. Sie ermöglicht schlanke und leichte Konstruktionen und damit Einsparungen bei Volumen und Kosten.
Die Verbundwirkung zwischen Beton und Stahl ermöglicht eine großzügige Grundrissgestaltung und anspruchsvolle Architektur.
DELTABEAM® bietet durch die innenliegende Brandbewehrung einen hohen Feuerwiderstand ohne zusätzliche Brandschutzmaßnahmen. Schlanke Konstruktionshöhen und deckengleiche Unterzüge erleichtern die Leitungsführung der technischen Gebäudeausrüstung.
DELTABEAM® lässt sich durch die Kombination mit innovativen Peikko-Lösungen wie Konsolsystemen, Ankerbolzen oder Ankerplatten mit Stahlbetonstützen, Stahlstützen, Holzstützen oder Verbundstützen verbinden.

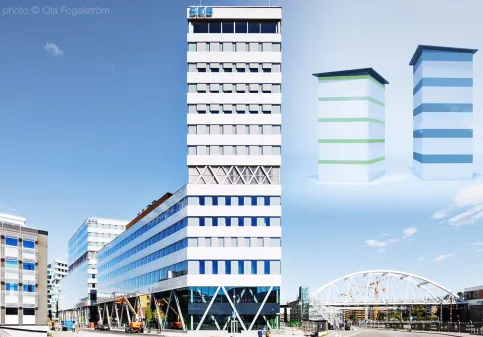

Slim-Floor-Konstruktion für flexible Grundrisse und Reduzierung der Kubikmeter
Mehr Quadratmeter pro Kubikmeter
Realisierung einer zusätzliche Etage in Gebäuden: Die Wahl des Deckensystems als Slim-Floor-Konstruktion für ein neues Projekt bedeutet flexible Grundrisse und mehr Stockwerke bei gleicher Gebäudehöhe.
Beim Bau von Untergeschossen wird zudem die Aushubtiefe minimiert.
Durch die Reduzierung der Kubikmeter pro Quadratmeter fallen geringere Energiekosten an und das Gebäude ist nachhaltiger.
Alternativ kann der durch die Slim-Floor-Bauweise eingesparte Raum für zusätzliche Raumhöhe genutzt werden, um mehr Komfort zu bieten.
Vorteile des DELTABEAM® Verbundträgers
Integrierter Brandschutz (R90 ohne Brandschutzverkleidung)
Große Spannweiten für flexible, offene Raumgestaltung
Mehr lichte Raumhöhe durch Reduktion der Konstruktionshöhe
Schnelle und einfache Montage
Problemlose und raumsparende technische Gebäudeinstallationen
Senkung der Energiekosten durch geringeres Gebäudevolumen
Allgemeine bauaufsichtliche Zulassung des DIBt

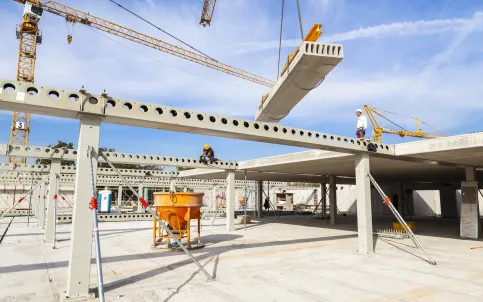

DELTABEAM® Montagezustand
DELTABEAM® Verbundkonstruktion
Im Montagezustand wirkt der Träger als reine Stahlkonstruktion. Nach dem Auflegen der vorgefertigten Deckenplatten wird die Arbeitsfuge und der Träger vergossen.
Das Ausgießen des Trägers mit Beton vergrößert seine Steifigkeit.
Nach dem vollständigen Erhärten des Betons wirkt der DELTABEAM® als Verbundkonstruktion.
Der DELTABEAM® Verbundträger kann als Einfeld- oder Durchlaufträger ausgeführt werden. Individuelle projektbezogene Querschnitte sind ebenfalls möglich. Die prüffähige Bemessung erfolgt durch den Technischen Support von Peikko.
Auflagerung mit der PCs Konsole
Auflagerung des DELTABEAM® mit der PCs Konsole
Anschluss des DELTABEAM® Verbundträgers an eine Stahlbetonfertigteilstütze mit der unsichtbaren PCs Konsole.
