Profilbauglas mit System
TECHNOPOLIS, Breslau, Polen
Funktion, Ästhetik und Wirtschaftlichkeit
Pilkington Profilit™ ist ein Alkali-Gussglas in U-Form, das gemäß DIN EN 572, Teil 7, im Maschinenwalzverfahren hergestellt wird. Pilkington Profilit™ ist bauaufsichtlich zugelassen.
Pilkington Profilit™ wird für die vertikale oder horizontale Verglasung von Fassaden und Lichtöffnungen aller Art im industriellen und gewerblichen Nutzbau sowie im Fassadenbau z. B. als hinterlüftete Kaltfassade oder als Warmfassade mit oder ohne TWD (transparenter Wärmedämmung) verwendet. Auch vertikale Shed-Dachverglasungen sind möglich.
Unter Berücksichtigung nationaler und internationaler Normen und Richtlinien reicht das Anwendungsspektrum vom streng funktionalen Zweckbau bis zum architektonisch anspruchsvollen Referenzobjekt. Allen Anwendungen gemein ist die Verknüpfung von Funktion, Ästhetik und Wirtschaftlichkeit, die das Bauen mit Pilkington Profilit™ – Profilbauglas mit System auszeichnet.

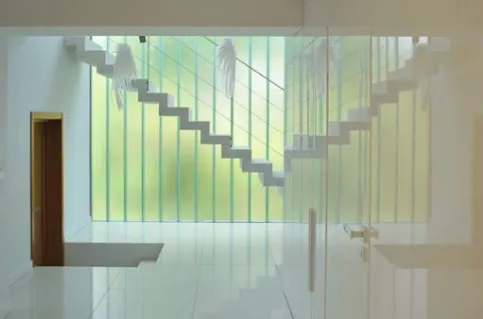

Villa "Black Cube", Breslau, Polen, Fotograf: Tomasz Zakrzewski
Pilkington Profilit™ Typen
Profile mit Glasdicke 6mm, Flanschhöhe 41 mm:
K 22, K 25, K 32, K 50, K25 Wave
Profile mit Glasdicke 7mm, Flanschhöhe 60 mm:
K 22/60/7, K 25/60/7, K 32/60/7, K 25/60/7 Wave
Profile Profilit™ eins in 2 und Profilit™ 2 plus eins
Dreifach – und Mehrfachverglasungen für deutlich verbesserten Wärme-, Sonnen-, und Schallschutz: Ug-Werte von 1,2 bis 0,61 W/m2K

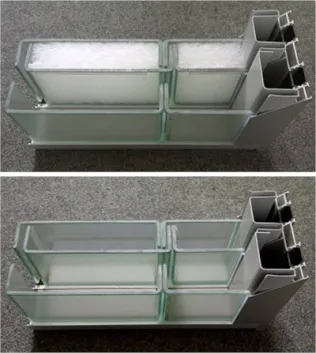

Produkteigenschaften Profile Profilit™ eins in 2 und Profilit™2 plus eins
Profilit™"2 plus eins”
Profilit™ “eins in 2”

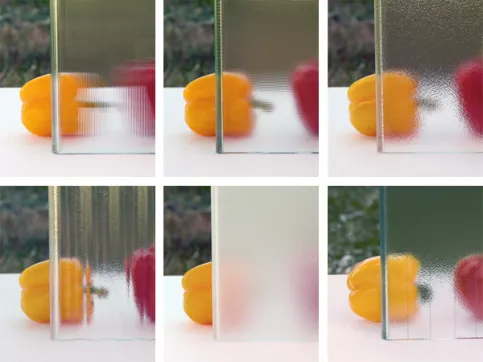

Visiuelle Variationsmöglichkeiten von Pilkington Profilit™
Visuelle Variationsmöglichkeiten
Neben der Standardoptik sind unterschiedliche Ornamentstrukturen möglich: Das Pilkington Profilit™ Opal, sowie eine nahezu unbegrenzte Anzahl von Designmöglichkeiten mit Pilkington Profilit™ T Color Design und T Color Design Decor.
Die transluzente Eigenschaft des Profilbauglases bemisst sich an der hohen Lichtdurchlässigkeit, die bei der einschaligen Verlegung im Mittel bei 86% und bei den doppelschalig verlegten, unbeschichteten Profilen bei 75% liegt.
Profilit™ T und Profilit™ T Color
Thermisch vorgespannte sowie thermisch vorgespannte und farbig emaillierte Profilglas-Elemente zur optisch hochwertigen Gestaltung von Fassaden oder Innentrennwänden. Speziell für die erhöhten Sicherheitsanforderungen zum Beispiel in Verkehrsbereichen öffentlicher Gebäude bietet Pilkington Bauglasindustrie thermisch vorgespanntes Pilkington Profilit™ T an, dessen erhöhte Sicherheitseigenschaften nach EN 12600 geprüft wurden.

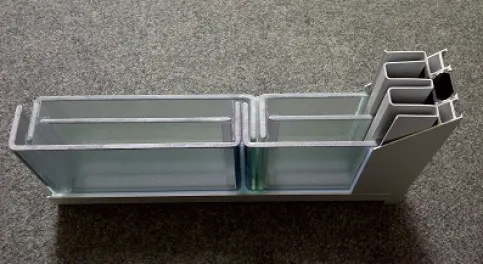

Systemskizze: Doppelschalige Ausführung
Systembeschreibung
Die Verglasungen werden als ein-, zwei oder dreischalige Verglasungen auch in unterschiedlichen Kombinationen mit besonderen wärmedämmenden, schalldämmenden Eigenschaften sowie als Sonnenschutzglas angeboten. Die Elemente sind auch als ballwurfsichere Sporthallenverglasung gem DIN 18032–3 erhältlich.
Neben den angegebenen Maximallängen sind ab 100 cm alle dazwischenliegenden, genau durch 25 cm teilbaren Längen als Lagermaß sowie beliebige Festmaßlängen lieferbar.
Durch verschiedene Abstufungen der Profile in Breite, Flanschhöhe und Glasdicke steht für praktisch jeden Verglasungsfall das richtige Profil zur Verfügung.
Zum Lieferprogramm gehört das Pilkington Profilit™-Einbausystem, das ein komplettes Zubehörprogramm für die metallsprossenlose Verglasung mit Pilkington Profilit™-Bauglas darstellt.
Systemkomponenten
Pilkington Profilit™ Profibauglas-Elemente
Aluminium-Profile, thermisch getrennt, Oberfläche pressblank, eloxiert oder pulverbeschichtet
Kunststoff-Einlege- bzw. Halteprofile, die hoch schlagfest, licht- und witterungsbeständig, verwindungssteif
Lüftungselemente in genormten Abmessungen oder Sonderanfertigungen, die den jeweilig zur Anwendung kommenden Aluminium-Rahmen angepasst werden können.
Das Grundprinzip des Pilkington Profilit™-Einbausystems besteht darin, dass die Brücke zwischen Glas und Metallrahmen durch ein Kunststoff-Profil gebildet wird. Dieses erfüllt folgende wichtige Funktionen:
Präzise Halterung der Glaselemente
Optimale Ableitung der Windkräfte
Abdeckung des Rahmeninneren gegen Verschmutzung (beim U-Profil)
Optisch ästhetische Gestaltung der Konstruktion
Kosten sparende und rasche Verarbeitung.
Anwendungsbeispiele

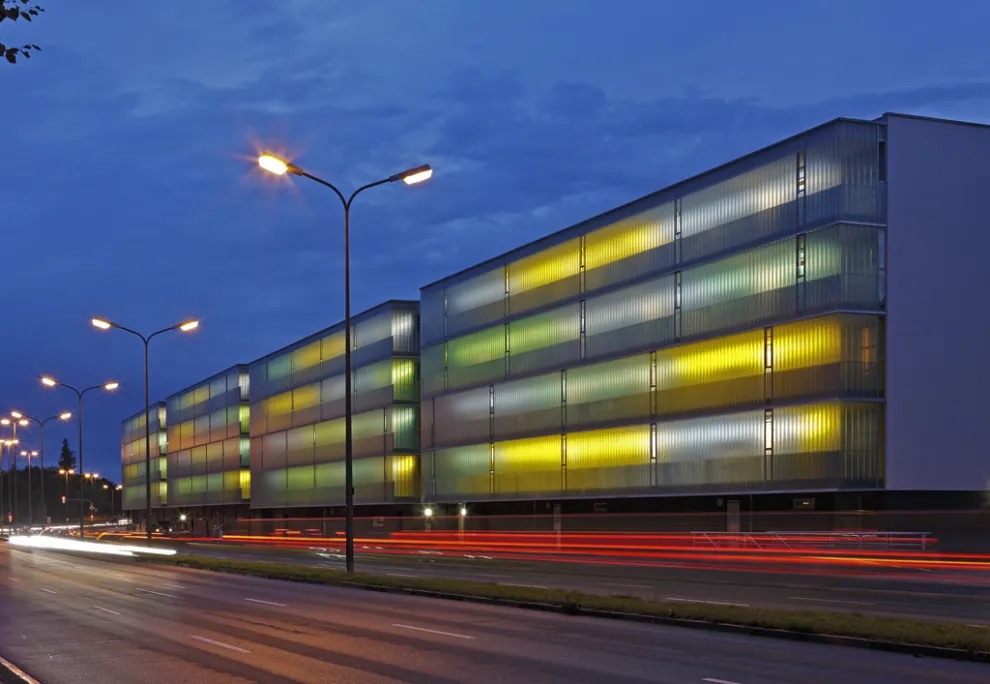

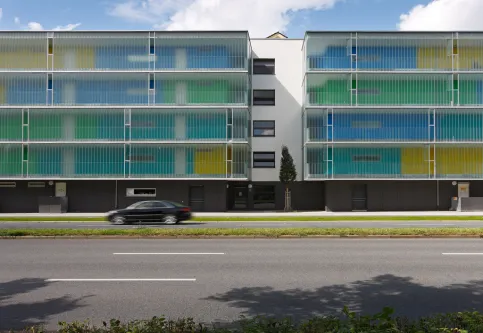

Wohngebäude Innsbrucker Ring, München, Photo: krischerfotografie, Produkt: Pilkington Profilit™ K22/60/7
Gezielt positionierte Leuchtstoffröhren diffundieren in Verbindung mit schwenkbaren Reflektoren die Wandfarben Gelb, Hellblau und Hellgrün durch das transluzente Profilbauglas hindurch milchig schimmernd in die Dunkelheit.
Wohngebäude Innsbrucker Ring, München, ©: krischerfotografie
Wohngebäude Innsbrucker Ring, München, ©krischerfotografie
Die primäre Funktion der großflächigen Fassade aus Pilkington Profilit™ ist die eines wirksamen Schallschutz-Puffers vor den Eingangsbereichen zu den Wohneinheiten.

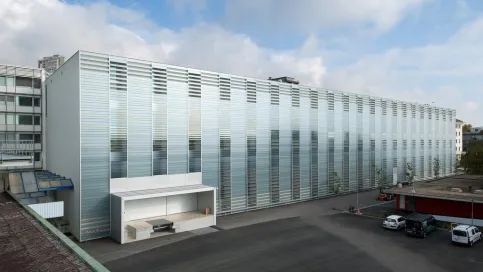

Philip Morris Products SA, Neuchâtel (CH), ©Thomas Jantscher
Einschalig hinterlüftete Horizontalverglasung, teilweise auf Lücke gestellt zwecks Gebäudebelüftung

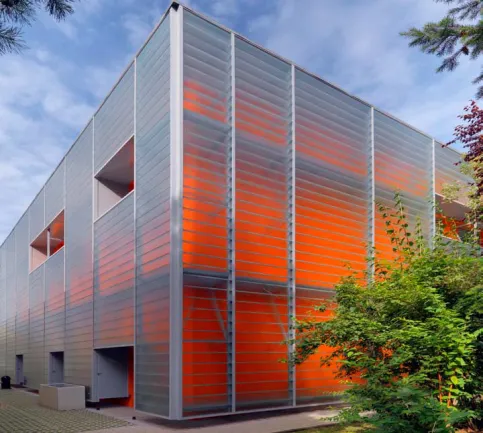

Waldis Büro und Wohnen AG / Cofely AG, Luzern - Kriens (CH)
Die Pilkington Profilit™ Trennwände Profilit™ K25 Slim Line liefern natürliches Tageslicht und bieten gleichzeitig einen sehr guten Schallschutz.

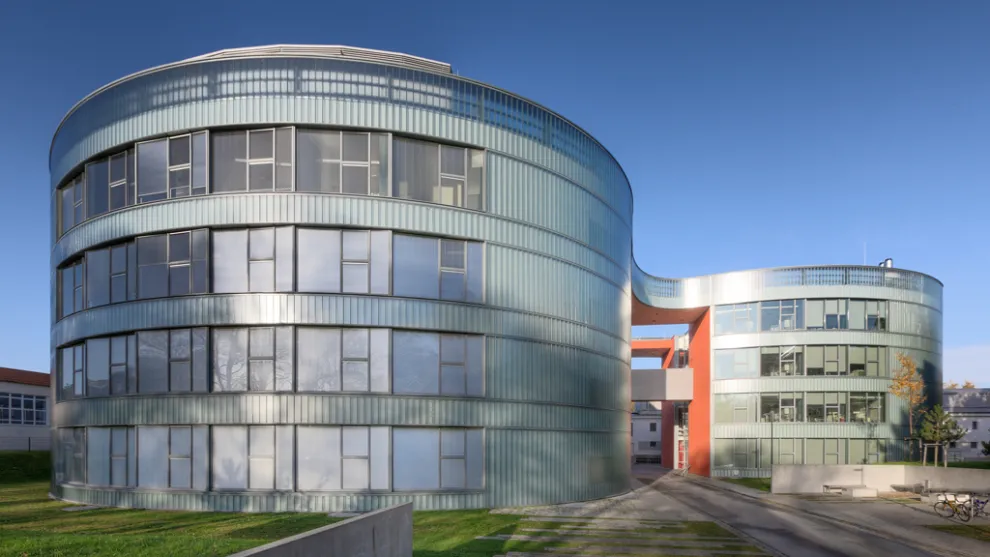

Biomedizinisches Forschungszentrum, Rostock, ©krischerfotografie
Eine vollständig mit doppelschaligen Profilbaugläsern ausgebildete Außenhaut als vorgehängte hinterlüftete Konstruktion.
