PluggPlan - einheitszentrales Wohnraumlüftungssystem mit Wärmerückgewinnung
Lüftungssysteme stellen bei den vom Gesetzgeber geforderten dichten Gebäudehüllen einen wichtigen Gebäudeschutz dar um Feuchteschäden durch mangelnde Lüftung zu verhindern.
Pluggit bietet mit PluggPlan ein Lüftungssystem mit Wärmerückgewinnung um diesen Gebäudeschutz zu gewährleisten. Die aufeinander abgestimmten Systemkomponenten ermöglichen eine platzsparende Installation des Systems für alle Wohnungsgrundrisse.
Platzsparende Montage
Eigenschaften
Für kleinere und mittlere Wohneinheiten
Nutzerunabhängige Betriebsweise für dauerhaften Feuchteschutz
Umlagefähig nach § 559 BGB und förderfähig z. B. nach KfW
Zug- und geräuschfreier Betrieb
6 Jahre Garantie
zertifiziertes Reinigungssystem „CleanSafe“ ermöglicht die Reinigung aller Komponenten
Einheitszentrales Lüftungssystem
Bei einheitszentralen Lüftungssystemen übernimmt jeweils ein zentrales Lüftungsgerät - mit Wärmerückgewinnung - die Be- und Entlüftung einer Nutzungseinheit z.B. eines Einfamilienhauses oder einer Wohnung.
Je nach Größe der Nutzungseinheit stehen Lüftungsgeräte mit unterschiedlichen maximalen Luftvolumenströmen zur Verfügung.
PluggPlan - Funktionskomponenten

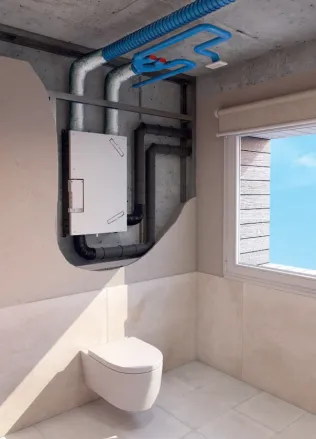

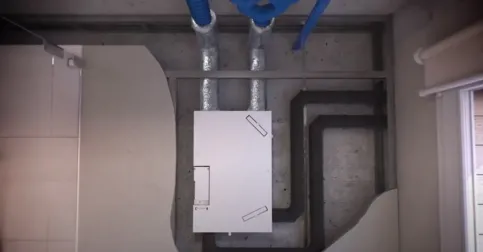

Das PluggPlan Lüftungsgerät kann aufgrund seiner geringen Abmessungen an der Wand oberhalb des WCs in der Vorwandinstallation oder unter der Decke montiert werden.

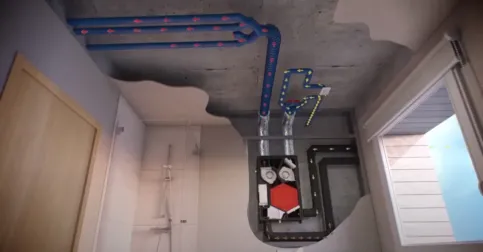

Der Wärmetauscher übertragt 80% der Wärme der Abluft auf die frische Zuluft. Ein integrierte Feuchtesensor steuert die Luftsolumgenströme automatisch und nutzerunabhängig.

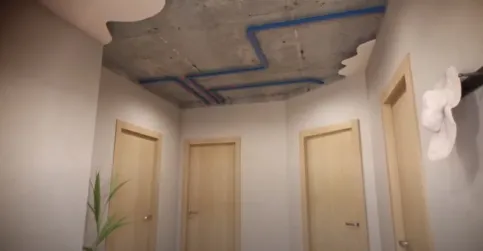

Im Flur verbirgt sich das PluggPlan Luftleitungssystem unter einer abgehängten Decke mit nur 10 cm Höhe.

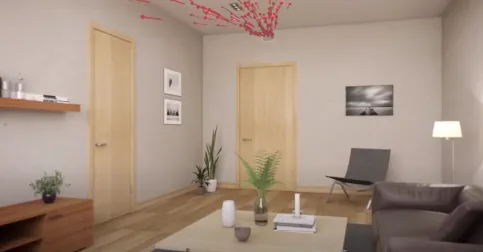

Das PluggPlan System leitet frische, über die Wärmerückgewinnung vorgewärmte Luft entlang der Zimmerdecke zugfrei und geräuschlos in die Wohnräume.

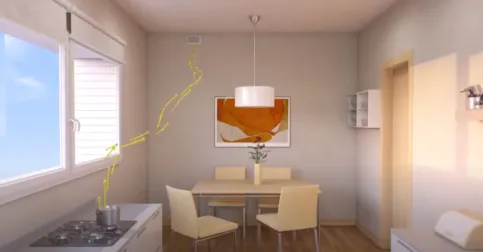

Die feuchte, verbrauchte Luft, aber auch störende Gerüche werden sicher abgeführt.

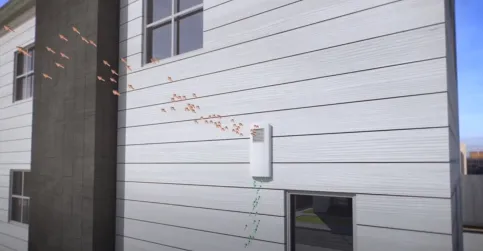

Die waagerecht oder senktecht montierbaren Wetterschutzgitter des Pluggplan-Lüftungssystems trennen kurzschlussßfrei die Außen- und Fortluftströme
Technische Daten
Luftvolumgenstrom 105 m3 /h
Geräteschallpegel LwA 46 DB
Wärmebereitstellungsgrad gem DIBt-Zulassung von 80%
Niedriger Stromverbrauch (<35 Watt bei maximaler Leistung)
Abmessungen:
Gerät für Deckenmontage (H x B x T): 207,6 mm x 550 mm x 850 mm
Gerät für Wandmontage (H x B x T):850 mm x 550 mm x 179 mm
Steuerung
Die Auslegung der Systeme erfolgt grundsätzlich auf Nennvolumenstrom. Die Führungsgröße für die Steuerung des Systems ist die relative Luftfeuchte. Nutzerunabhängig und ohne Eingriffsmöglichkeit durch den Bewohner regelt das System die notwendigen Luftvolumenströme und sorgt so für dauerhaften Gebäudeschutz, verbesserte Wohngesundheit und Energieeffizienz.
PluggPlan Komponenten

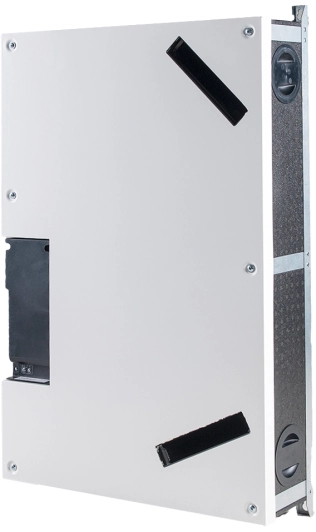

Wandgerät

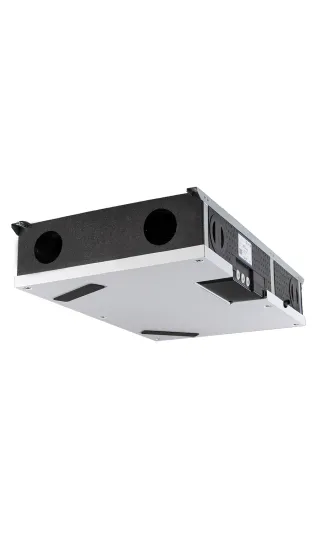

Deckengerät
Komponenten im Detail
Kanäle und Schläuche: Flachkanal, Rundrohr, Außen- und Fortluftleitungen
Verteilsysteme: exklusiv zusammengestelltes Basis-Paket, Neubau-Paket / Deckenbögen, Schalldämpfer
Abdeckgitter und Blenden
Wetterschutzgitter: vertikal oder horizontal modular einsetzbares Außenwandgitter mit Abtropfelement
Zubehör: Bedieneinheit, externes elektrisches Vorheizregisterset
