PluggEasy - einheitszentrales Lüftungssystem
PluggEasy - einheitszentrales Wohnraumlüftungssystem mit Wärmerückgewinnung

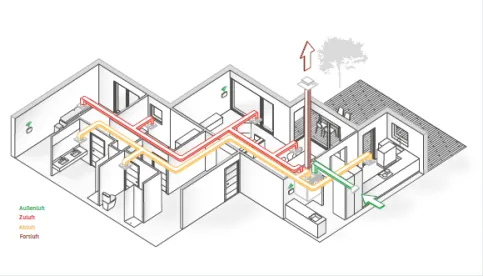

Funktionsweise Wohnraumlüftung
Die Komfortlüftung sorgt dafür, dass verbrauchte Raumluft nach draußen geführt wird und gleichzeitig durch frische, auf Zimmertemperatur erwärmte Außenluft ersetzt wird. Mit der verbrauchten Luft wird auch Feuchtigkeit abtransportiert und damit Schimmelbildung verhindert.
Die notwendigen Leitungen können in der Betondecke, in der Dämmung oder unterhalb der Decke geführt werden.
Vorteile PluggEasy – einfach geplant & konfiguriert:
Individueller, modularer Aufbau
Wand- und Deckengeräte verfügbar
Nennvolumina von 80 – 380 m3/h für nahezu alle Wohnungstypen und -grundrisse
Erweiterbare und hochwertige Basisausstattung
Links-Rechts-Betrieb
Verbesserte Planungsmöglichkeiten durch flexible Anschlussmöglichkeiten
Überblick Technische Daten PluggEasy Wohnraumlüftungsgeräte

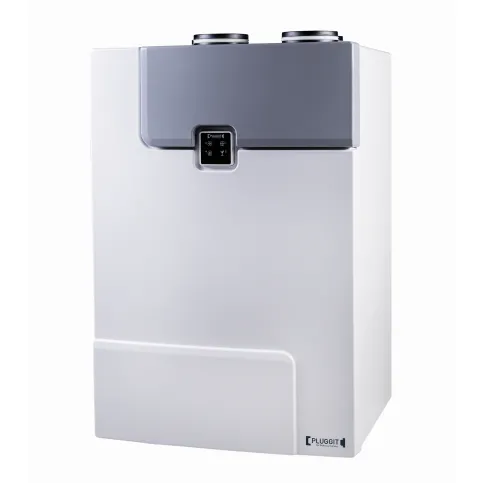

PluggEasy Wandgeräte

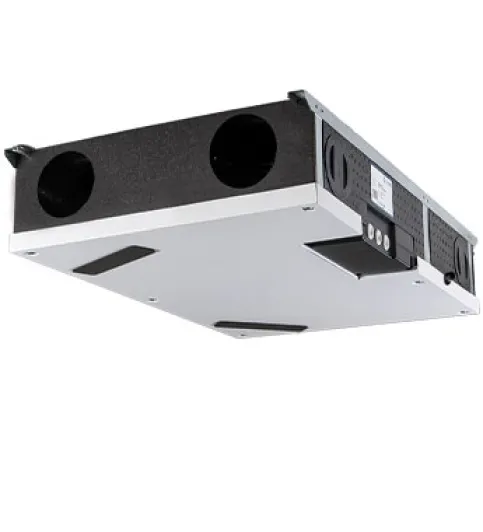

PluggEasy Decken- oder Wandgerät
ASPV1.0
Gerätemaße BxHxT (mm): 600 x 995 x 478
Volumenströme: 80 – 160 m3/h
Anschlüsse: Nippel DN125
WRG in % (DIN EN 13141 Teil 7): 86,7 %
Elektroeffizienz: 0,25 Wh/m3
Ventilatoren: rückwärts gekrümmt DN160 EC
Schutzklasse: IP21
Netzspannung: 230V AC 50 Hz
Gewicht: 34 kg
Wärmetausche: Kreuz-Gegenstrom-Wärmetauscher aus Kunststoff
Filterklasse Standard: ISO Coarse 65% (G4) – optional ePM1 50% (F7)
Montageart: wandhängend
Gerätematerial EPP-Körper mit Stahlblechmantel gepulvert und Kunststoff-Frontblende (inkl. Filtercover)
ASPV2.0
Gerätemaße BxHxT (mm): 700 x 1.046 x 622
Volumenströme:*) 140 – 250 m3/h
Anschlüsse: Nippel DN150
WRG in % (DIN EN 13141 Teil 7): 85,4 %
Elektroeffizienz: 0,23 Wh/m3
Ventilatoren: rückwärts gekrümmt DN190 EC
Schutzklasse: IP21
Netzspannung: 230V AC 50 Hz
Gewicht: 45 kg
Wärmetausche: Kreuz-Gegenstrom-Wärmetauscher aus Kunststoff
Filterklasse Standard: ISO Coarse 65% (G4) – optional ePM1 50% (F7)
Montageart: wandhängend
Gerätematerial EPP-Körper mit Stahlblechmantel gepulvert und Kunststoff-Frontblende (inkl. Filtercover)
ASPV3.0
Gerätemaße BxHxT (mm): 700 x 1.046 x 722
Volumenströme:*) 230 – 380 m3/h
Anschlüsse: Nippel DN180
WRG in % (DIN EN 13141 Teil 7): 85,4 %
Elektroeffizienz: 0,28 Wh/m3
Ventilatoren: rückwärts gekrümmt DN220 EC
Schutzklasse: IP21
Netzspannung: 230V AC 50 Hz
Gewicht: 56 kg
Wärmetausche: Kreuz-Gegenstrom-Wärmetauscher aus Kunststoff
Filterklasse Standard: ISO Coarse 65% (G4) – optional ePM1 50% (F7)
Montageart: wandhängend
Gerätematerial EPP-Körper mit Stahlblechmantel gepulvert und Kunststoff-Frontblende (inkl. Filtercover)
ASPH1.0
Gerätemaße BxHxT (mm): 700 x 1.046 x 722
Volumenströme:*) 90 – 140 m3/h
Anschlüsse: Nippel DN125
WRG in % (DIN EN 13141 Teil 7): 83,4 %
Elektroeffizienz: 0,23 Wh/m3
Ventilatoren: rückwärts gekrümmt DN190 EC
Schutzklasse: IP21
Netzspannung: 230V AC 50 Hz
Gewicht: 41 kg
Wärmetausche: Kreuz-Gegenstrom-Wärmetauscher aus Kunststoff
Filterklasse Standard: ISO Coarse 65% (G4) – optional ePM1 50% (F7)
Montageart: decken- oder wandhängend
Gerätematerial EPP-Körper mit Stahlblechmantel gepulvert und Kunststoff-Frontblende (inkl. Filtercover)
Einfach bedient

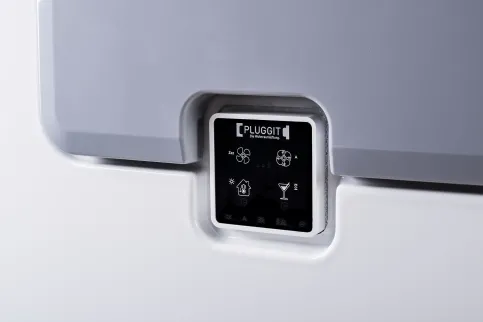

Berührungssensitives Display
Display abnehmbar und für Wandmontage geeignet
Service-Analyse durch erweiterte Informationen auf Display, beispielsweise Erkennung Frostschutz
2-Automatik-Modi / 4 voreingestellte Wochenprogramme und integrierte Feuchtesteuerung
Freiwählbare Ventilatorstufe – Aktivierung Intensivlüftung (Partymodus)
Einfacher Filterwechsel, schnell und ohne Werkzeug
Einfach vernetzt
Mit Kommunikationsmodul ortsunabhängige Steuerung per Smartphone / Tablet
Ferndiagnose und Sicherstellung optimaler Funktionsweise des Gerätes jederzeit von jedem Ort mittels Cloud-Lösung
Berücksichtigung eines vom Nutzer definierten Rechtesystems
Speicherung aller geräte- und nutzerspezifischen Einstellungen online und offline in der Cloud möglich
Lösungen für mehr Komfort
Pluggit Filter
PluggVoxx pure by bioclimatic reinigt und neutralisiert die Zuluft durch Ionisation. So werden störende Gerüche beseitigt und Bakterien, Keime sowie Viren reduziert.
AeroFresh Plus befeuchtet die Raumluft durch Wasserdampf und schafft gerade bei trockener Luft ein optimales Raumklima.
Allergiefilter AF400 Ob Großstadtdschungel oder Wüstensand - immer saubere Luft durch ausgereifte Filtertechnik.

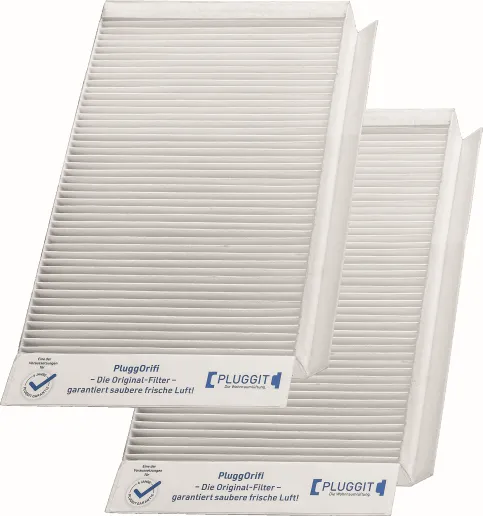

PluggOrifi – Die Original-Filter von Pluggit entfernen alle geforderten Schmutzpartikel und schützen somit die Gesundheit und sichern die dauerhafte Funktionsfähigkeit der Pluggit Wohnraumlüftungsanlage. Hergestellt in der Europäischen Union.
Weitere Informationen
PluggEasy Basic - Leistungsstarke Erweiterung

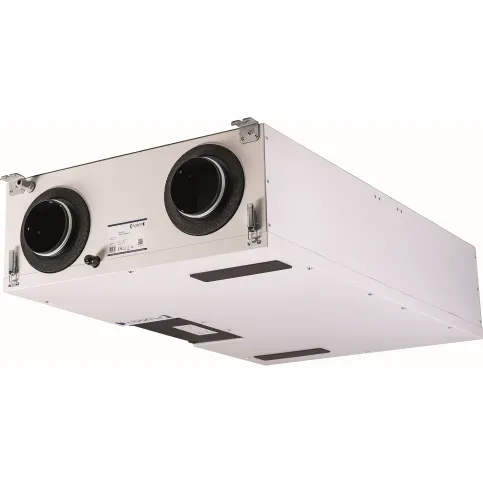

PluggEasy Basic
Eigenschaften
Das Modell PluggEasy Basic lässt sich flexibel über frontale und seitliche DN125-Anschlüsse integrieren.
Die externe Bedieneinheit ermöglicht 3 Lüftungsstufen und einen Automatikbetrieb.
Eine RS485-Schnittstelle erlaubt die Anbindung an ein BUS-System.
Ein optionales Vorheizregister unterstützt die Einhaltung von Passivhausstandards.
Die Montage und Wartung sind schnell und einfach umsetzbar.
Maße
550 x 231 x 970 mm inkl. Abstandhalter)
- *)
- Auslegungsbereich der Lüftungsgeräte in Betriebsstufe 3 (Nennlüftung). Basis ist jeweils ein externer Druckverlust von 100 Pa.
