FERBOX Rückbiegeanschlüsse – Ihr Plus an Sicherheit

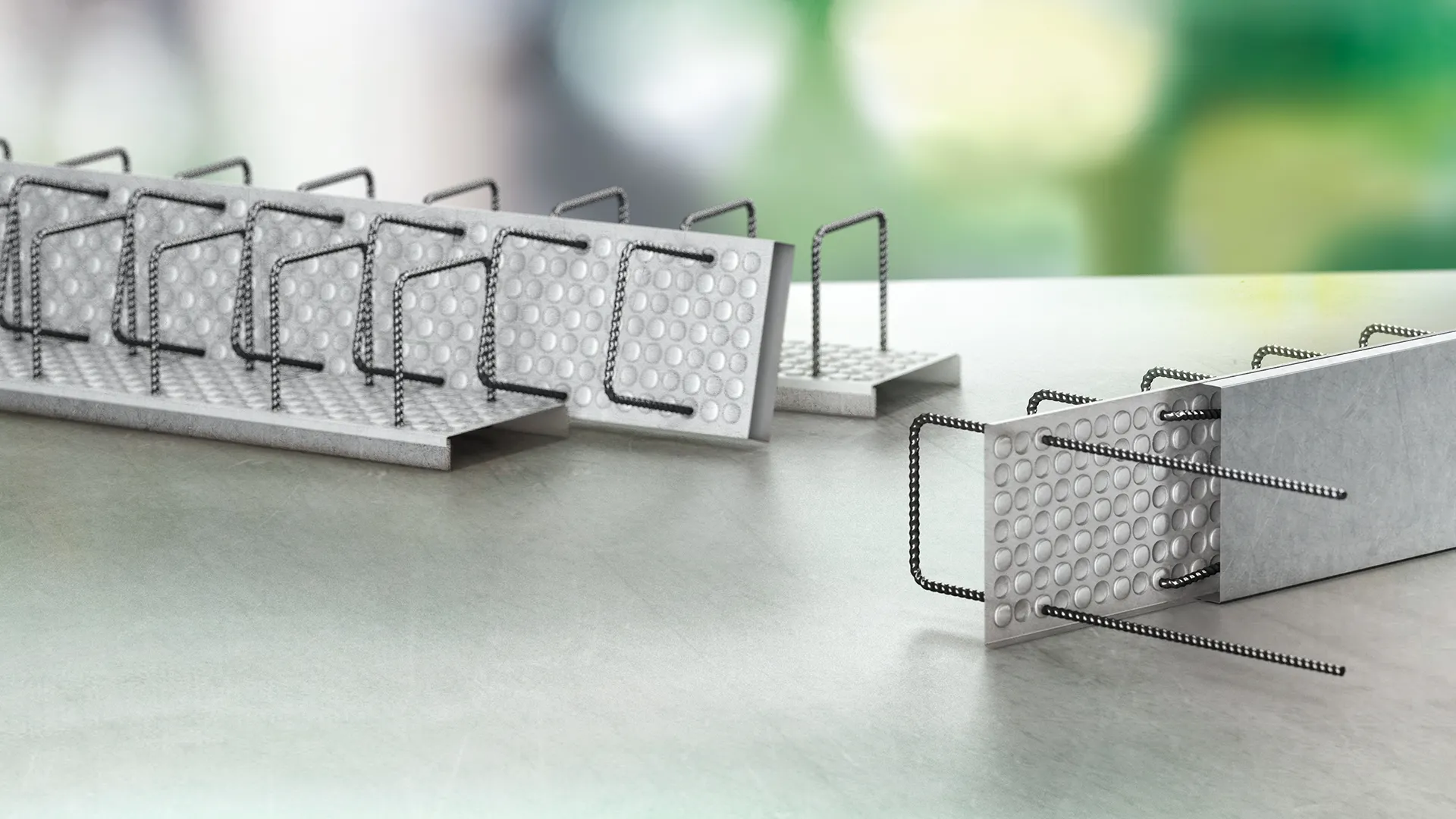

Die Höhe des Verwahrkastens beträgt 12,5 mm, die Höhe inklusive Deckel variiert je nach Stabdurchmesser. Dank des genoppten Kastens ist ein sicherer Halt im Beton gegeben.
Ob Wände, Decken, Treppen oder Konsolen: FERBOX Rückbiegeanschlüsse kommen überall dort zum Einsatz, wo Betonbauteile verschiedener Betonierabschnitte kraftschlüssig miteinander verbunden werden müssen.

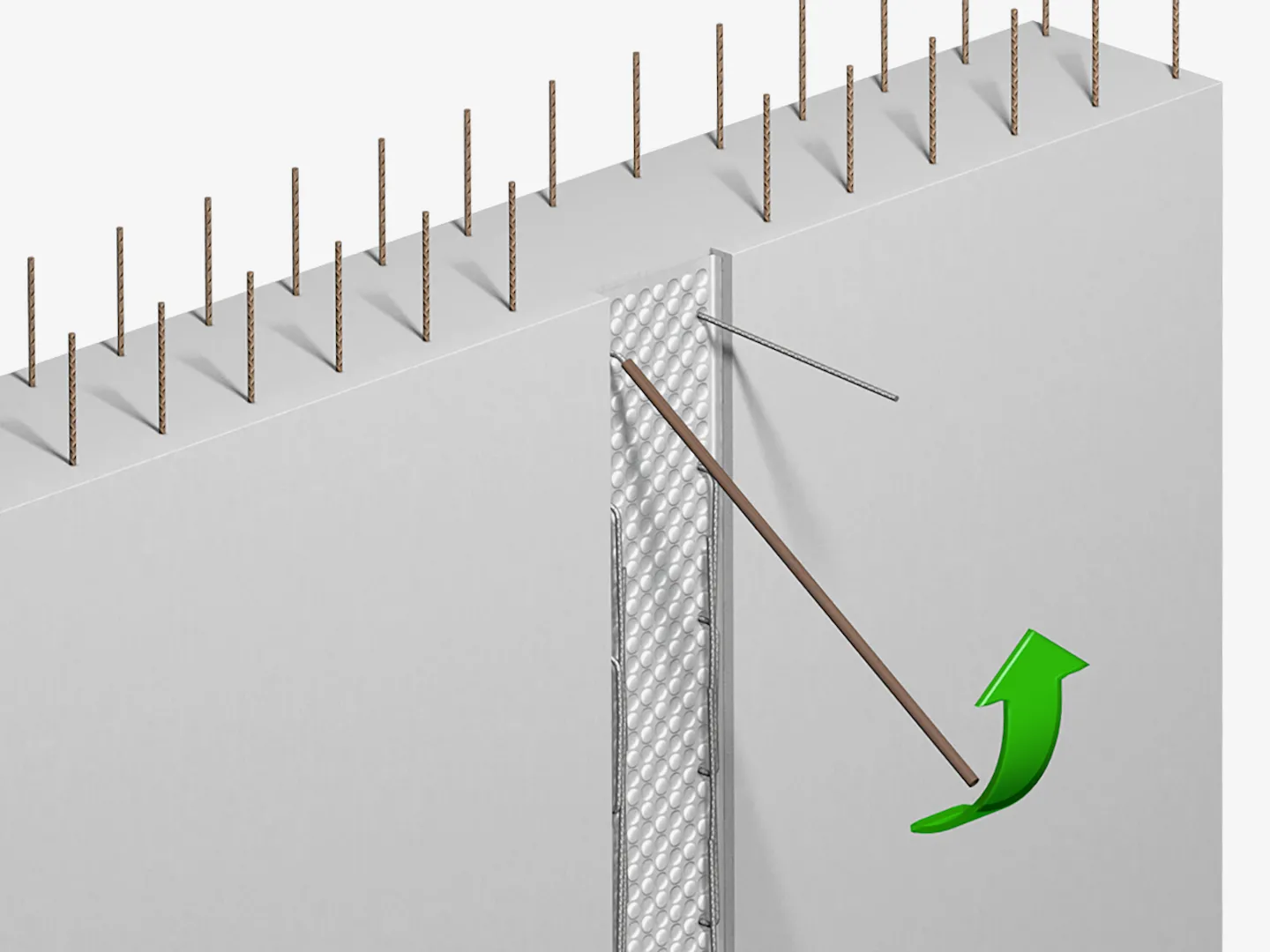

Mittels eines Rückbiegerohrs werden die Bewehrungsstäbe für den nächsten Betonierabschnitt vorbereitet und in die Solllage gebracht. © PohlCon
Kostensparender Einbau, schnelle Ausführung
Der FERBOX Rückbiegeanschluss besteht aus einem Verwahrkasten mit integrierten Bewehrungsbügeln. Gemeinsam leiten sie die auf das Bauteil wirkenden Kräfte in den Beton ein. Dank der innovativen Noppenstruktur des Verwahrkastens wird die höchste Fugenkategorie „verzahnt“ erreicht, gleichzeitig in Quer- und Längsrichtung, wodurch die FERBOX einen festen Halt im Beton hat. Der Rückbiegeanschluss wird lagegenau an der Schalung bzw. der Bewehrung des ersten Betonierabschnitts befestigt und einbetoniert. Nach dem Ausschalen sowie dem Entfernen des recycelbaren Verwahrkastendeckels werden die Bewehrungsbügel aus der FERBOX heraus für den nächsten Betonierabschnitt in Position gebogen.
Das PENTAFLEX Modul ist für einen Wasserdruck von 0,75 bar abP-zugelassen. © PohlCon
Viele Vorteile, ein System
FERBOX Rückbiegeanschlüsse sind in mehreren Varianten erhältlich und miteinander kombinierbar. Damit wird eine Vielzahl von Lastfällen und Einbausituationen abgedeckt. Dank der optimierten Typenvielfalt vereinfacht sich der Planungsprozess bei gleichbleibendem Leistungsangebot.
Die Bewehrungsbügel sind aus Betonstahl B500B gefertigt und in vier Durchmessern lieferbar. Ihre Standardlänge beträgt 1,20 m, alternativ 0,80 m. Kurz- und Sonderlängen, Edelstahlvarianten sowie individuelle Lösungen sind auf Anfrage realisierbar. Dort, wo Anforderungen an eine kraftschlüssige und zudem wasserundurchlässige Verbindung bestehen, wird auf die Anschlussabdichtung zurückgegriffen.
Das PENTAFLEX Modul besteht aus einem beschichteten Fugenblech PENTAFLEX KB sowie zwei es flankierenden FERBOX Rückbiegeanschlüssen. Primär kommt es bei Gebäudeteilen unter dem Bodenniveau zum Einsatz, z. B. in Tiefgaragen oder Kellern.

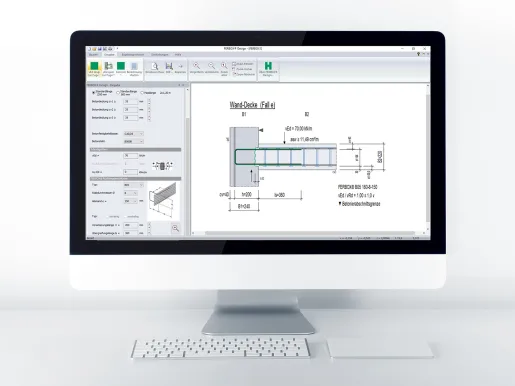

FERBOX Design bietet eine grafische Auswahl unterschiedlicher Bemessungsfälle und ermöglicht es, einen prüffähigen Statikausdruck mit allen erforderlichen Angaben zu machen. © PohlCon
Planungssicherheit dank FERBOX Design
Die FERBOX erfüllt alle Bemessungsanforderungen gemäß DIN EN 1992-1-1 und ist mit der ETA-20/0842 für Europa legitimiert. Dank der kostenfreien Bemessungssoftware FERBOX Design verfügt der Planer zudem über eine einfache und schnelle Möglichkeit, um mit FERBOX Rückbiegeanschlüssen zu planen. Die Software erspart zeitaufwendige Handrechnungen und unterstützt aktiv und fallspezifisch bei der Auswahl der entsprechenden FERBOX Variante.
Kurz und knapp
Die FERBOX bietet ein Plus an Sicherheit: immer verzahnt, ETA-zugelassen, Planungssoftware inklusive.
